BH93420-IT 4 - محول ضغط 20mA لقياس مستوى الماء والزيت جهاز إرسال مستوى مستوى المياه والزيت
Product Details
| النموذج رقم: | BH93420-I | شكل الإخراج: | 4-20mA أو RS485 أو HART |
|---|---|---|---|
| الدقة: | 0.25٪، 0.5٪ | مادة الحجاب الحاجز: | 316L الفولاذ المقاوم للصدأ |
| الوزن الصافي: | 0.3 كجم | حزمة النقل: | كرتون |
| الأصل: | شان شي | الرمز السريع: | 90261000 |
| الاتصال: | الإدخال إلى الماء | التخصيص: | OEM و ODM -- طلب مخصص |
| إبراز |
316L ناقل مستوى الزيت من الفولاذ المقاوم للصدأ,ضغط المياه المدخلة محول مقاومة للانفجار,محول مستوى ضغط المياه 20mA,Input Water Pressure Transducer Explosion Proof,Water Pressure Level Transducer 20mA |
||
Product Description

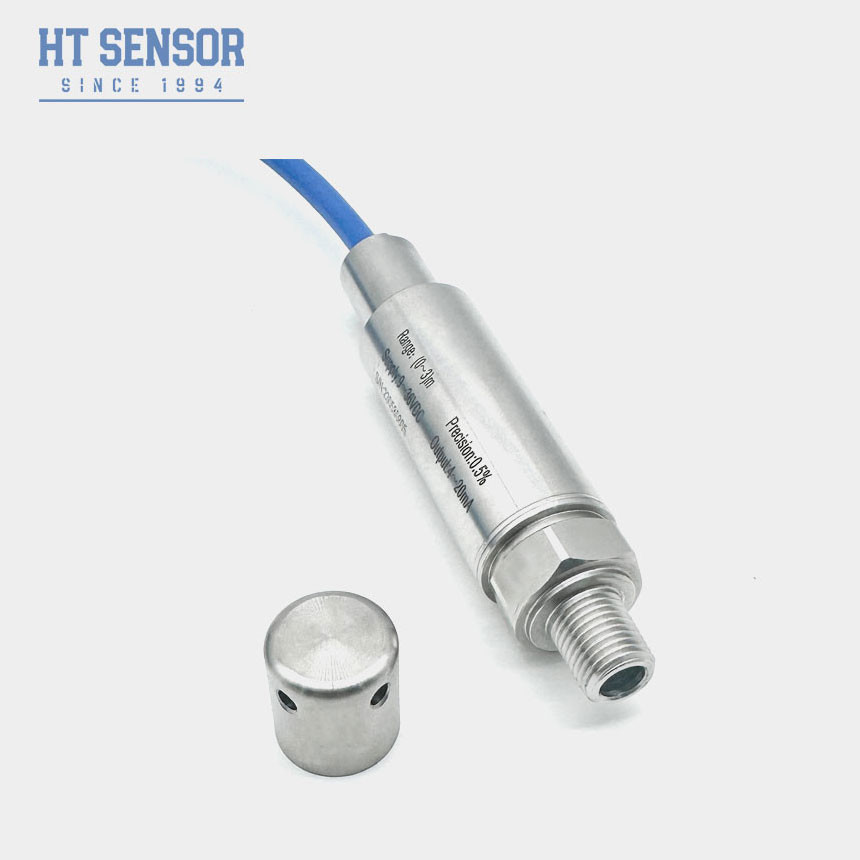

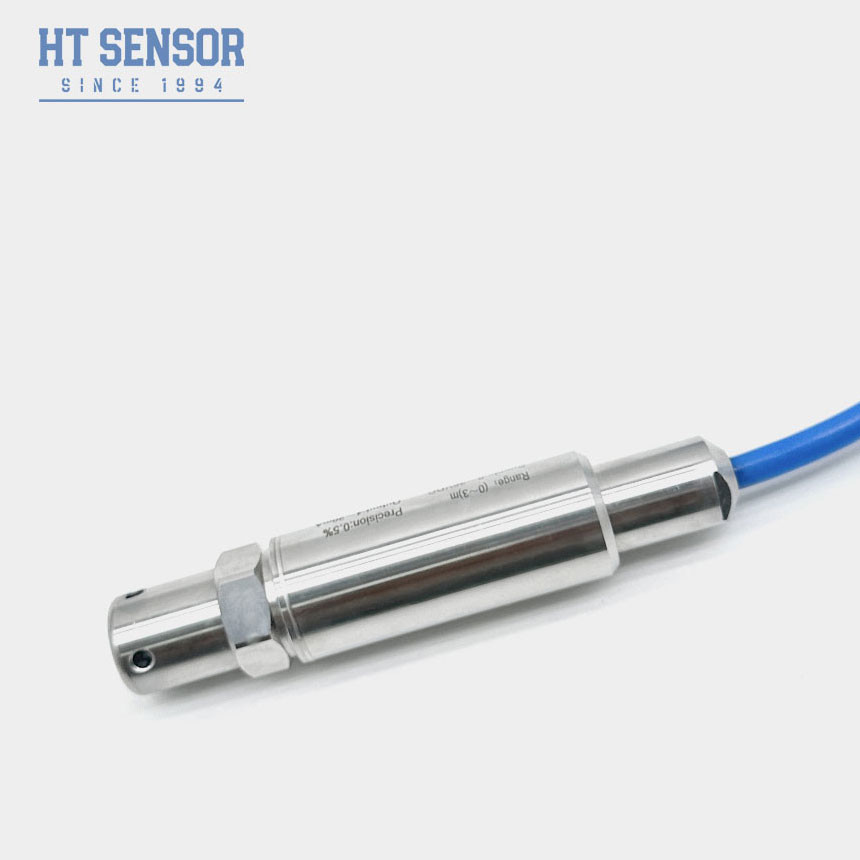

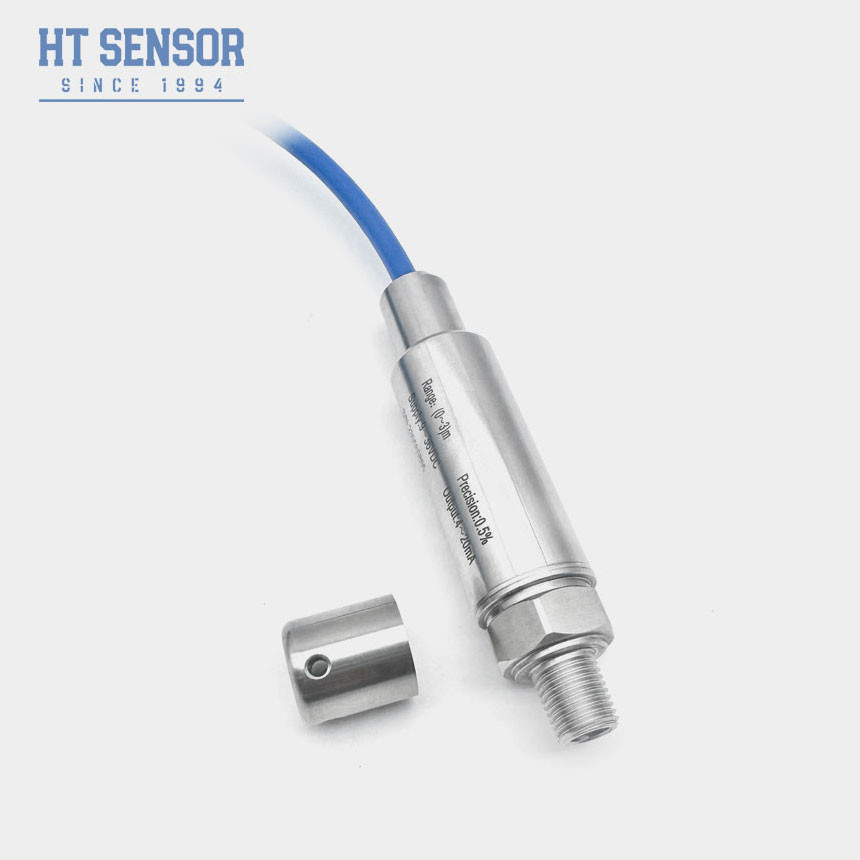

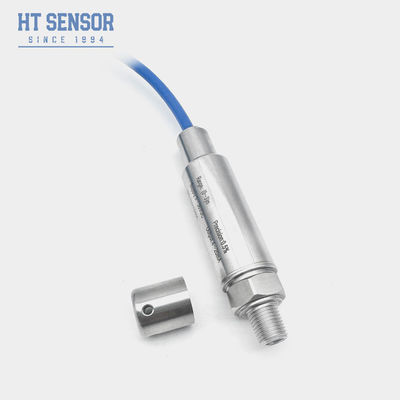

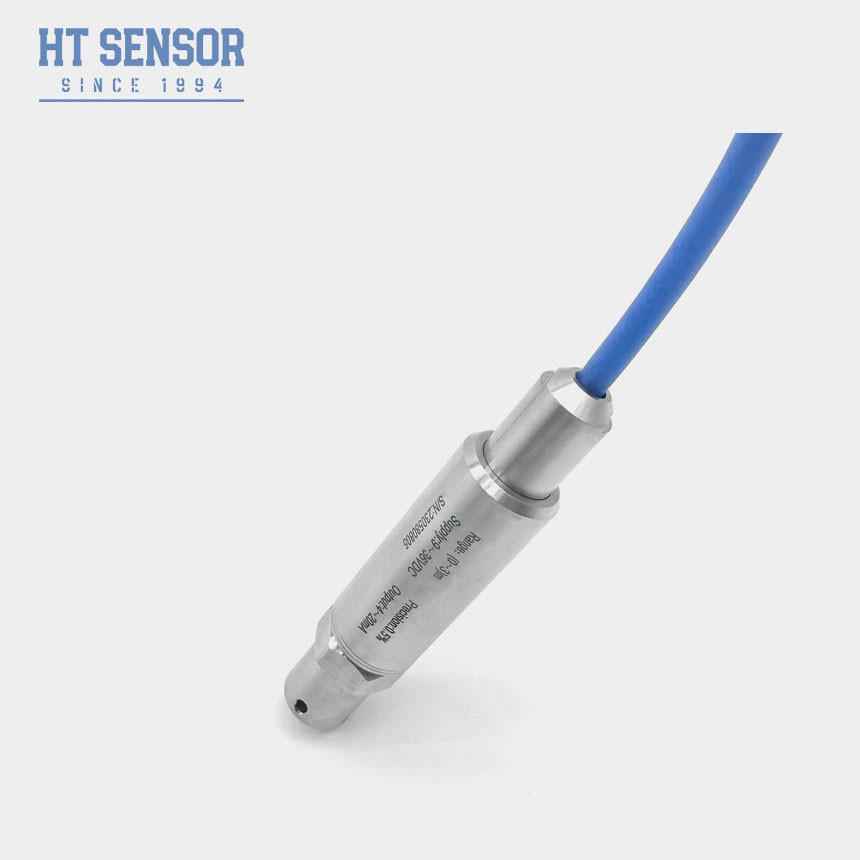

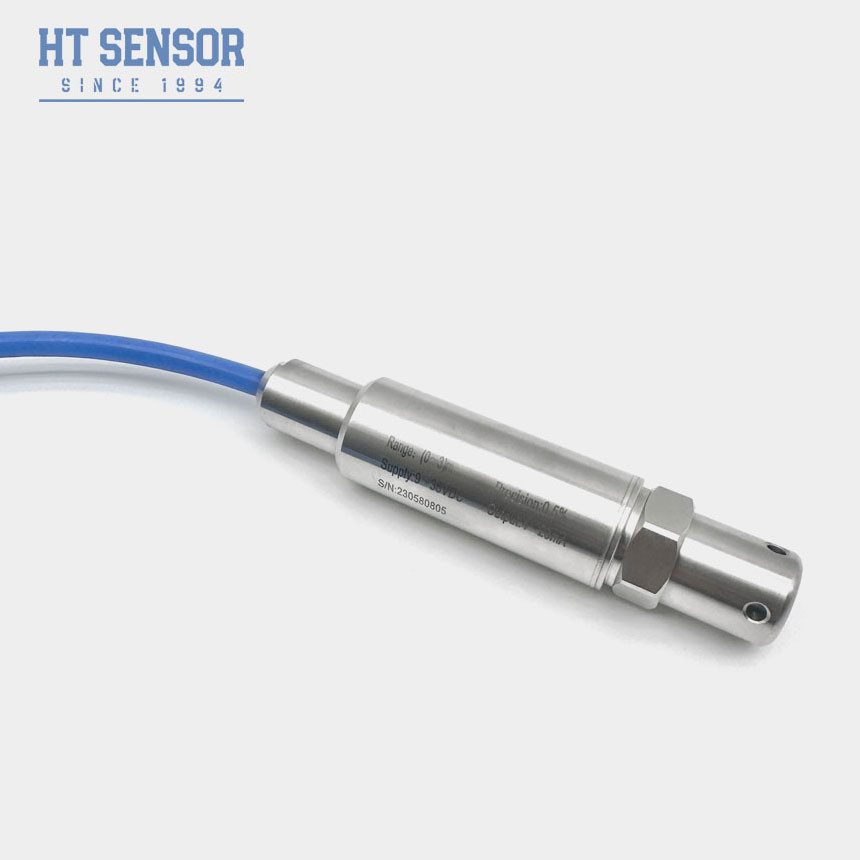

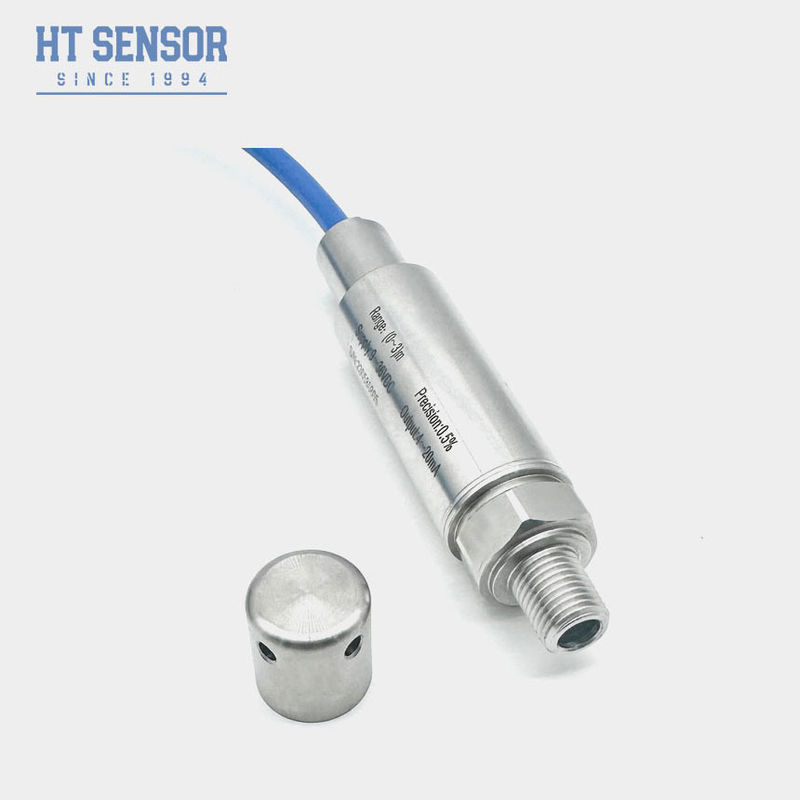

BH93420-IT 4-20mA جهاز تحويل الضغط لقياس مستوى الماء والزيت
بهـ93420أناWأتر مستوىجهاز استشعار
إدخال جهاز إرسال مستوى الماء:
BH93420-ITجهاز إرسال مستوى المياه هو جهاز استشعار يستخدم لقياس ارتفاع مستوى المواد السائلة أو الغازية. عادة ما يكتشف المستوى عن طريق قياس الضغط الذي يتلقاه الحجاب الحاجز،ويحول هذه القياسات إلى إشارات الخروج المقابلة للمراقبة، التحكم أو تسجيل معلومات المستوى. يتم استخدام أجهزة إرسال مستوى السائل على نطاق واسع في الصناعة والكيمياء والصيدلة وحماية البيئة ومجالات أخرى،لمتابعة ومراقبة مستوى السائل أو الغاز في الخزانات، الحاويات، خطوط الأنابيب والحاويات الأخرى.
BH934520-IT مصنوع من كابلات PTFE مصفحة بالكامل ، والتي يمكنها الكشف بفعالية عن ارتفاع درجة الحرارة العالية والتآكل القليل وتوافق المواد ،أو سوائل أو غازات قابلة للعبور نسبياً.
خصائص المنتجمن جهاز نقل مستوى المياه:
1. غطاء كامل من الفولاذ المقاوم للصدأ ، مناسبة لبيئات الاختبار المختلفة
2قياس المسبار من نوع الغمر، وسهولة التثبيت
3خيارات إشارة الخروج المتنوعة
4علامة مضادة للانفجار: ExiaIICT6
5معدل حماية مرتفع: IP68
6كابلات PE أو PU
التطبيقاتمن جهاز نقل مستوى المياه:
1متوافق مع 316LSS، السوائل غير التآكل
2مراقبة مستويات المياه في تطبيقات مختلفة مثل مياه الصرف الصحي والصناعية والبلدية، خزانات المياه، الآبار، الأنهار، مياه البحر، البحيرات، الخ
3قياس مستويات الوقود في ديزل وخزانات الوقود
| معايير الأداءمن جهاز نقل مستوى المياه | |
|---|---|
| نطاق القياس | 0~10m... 400m |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 2X النطاق المسموح به |
| الدقة @ 25oC | ± 0.25% (عادة) ± 0.5% (أكثر) |
| التكرار | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
| التهاب النفس | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
| الاستقرار على المدى الطويل | ± 0.2% F.S/year (ماكس.) |
| الانجراف في درجة الحرارة الصفر | ± 0.01%FS/oC ((> 100KPa) ، ± 0.02%FS/oC (≤ 100Kpa) |
| تحرك درجة حرارة الفترة | ± 0.01%FS/oC ((> 100KPa) ، ± 0.02%FS/oC (≤ 100Kpa) |
| درجة حرارة التعويض | 0-50 درجة مئوية (0-1m. 0-2m ); 0-70oC |
| درجة حرارة العمل | -20~80 درجة مئوية |
| درجة حرارة التخزين | -30~100 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 1Cr18Ni9Ti |
| مادة الحجاب الحاجز | 316L الفولاذ المقاوم للصدأ |
| مقاومة العزل | >= 100MΩ@100VDC |
| تصنيف مقاومة للانفجار | EXIALCT6 |
| تصنيف الحماية | IP67، IP68 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~ 0.3 كجم (بدون كابل) |
| مواد الكابلات | البولي إيثيلين، البولي يوريثان |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4~ 20mA | 12~ 30VDC | 2/3/4 سلك |
| 0~10/20mA | 3 أسلاك |
|
| 0/15 فولت | ||
| 0/1~ 10 فولت | ||
| 0.5~ 4.5 فولت | 5VDC | |
| بروتوكول الاتصال RS485 | 3.6~ 30 فولت / بطارية | 4 أسلاك |
| نصائح الطلب |
1في اختيار، يرجى التأكد من أن الوسط الذي تم اختباره متوافق مع أجزاء المنتج التي تتلامس معه.
2لأن ضغط السائل مرتبط بالكثافة، عند قياس ارتفاع مستوى السائل،يحتاج العميل إلى إعطاء كثافة السائل لضمان دقة دقة القياسإذا لم يكن من الممكن توفير الكثافة، يمكن للعميل التواصل مع موظفي المبيعات لتوفير الكثافة التقريبية وفقا للمعيار.
3. بالنسبة للتداخل الكهرومغناطيسي أو الراديوي القوي، يرجى تقديم معلومات مفصلة إلى شركتنا وإشارة ذلك في النظام.
4لضمان التشغيل الموثوق به للمنتج ، ينصحك بتثبيت أجهزة حماية من البرق في الموقع والتأكد من أن المنتج وإمدادات الطاقة موثوق بها.
| النظام الدليل | ||||||||
| BH93420 | الرمز | المخطط البناء | ||||||
| أنا | ناقل الضغط | |||||||
| نطاق القياس | 0~10m... 400m | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | S8 | RS485 | |||||
| الرمز | نوع الضغط | |||||||
| G | ضغط القياس | |||||||
| أ | الضغط المطلق | |||||||
| S | ضغط مرجعية مغلقة | |||||||
| الرمز | المواد | |||||||
| 01 | 304 الفولاذ المقاوم للصدأ | |||||||
| 02 | 316L الفولاذ المقاوم للصدأ | |||||||
| الرمز | مواد الكابلات | |||||||
| C1 | PE | |||||||
| C2 | الـ PU | |||||||
أسئلة وأجوبة
س1: هل أنت شركة تصنيع؟
ج1: نحن مصنعون مع أكثر من 29 عاما من الخبرة.
س2: منتج مخصص
ج2: نحن نقدم خدمات OEM و تصميم مخصص.
س3: ضمان الجودة
A3: منتجاتنا لديها ضمان محدود من 12 إلى 18 شهرًا من تاريخ الشحن إلى المشتري الأصلي. ستقوم Hengtong باستبدال أو إصلاح المنتجات المعيبة مجانًا.هذا الضمان لا ينطبق على أي وحدات تم تعديلهاإساءة استخدام، إهمال.
Q4: الشحن والتعبئة
A4: يتم شحن المنتجات عادة عن طريق الشحن السريع الدولي بما في ذلك UPS,FedEx,DHL و INT للشحن المدفوع مسبقًا،يمكنك أيضًا استخدام حساب الشحن الخاص بك للاستلام،التعبئة التجارية القياسية،بما في ذلك شهادة التفتيش.
السؤال5: اتصل بنا
A5: لدينا فريق مبيعات نشط وذو خبرة لخدمة لك على السؤال الفني والمسألة التجارية. فقط اترك لنا رسالة أو انقر على الخدمة عبر الإنترنت.
