BHZ93420-III مستشعر ضغط المياه الذكي لقياس مستوى المياه الرقمي RS485
Product Details
| رقم الطراز: | BHZ93420-III | دقة: | ≤0.5%F.S |
|---|---|---|---|
| نطاق الضغط: | 0-1m-400 H2O | التخصيص: | مصنعي المعدات الأولية |
| كابل: | بي، بو، بتف | مادة الحجاب الحاجز: | 316L الفولاذ المقاوم للصدأ |
| الوزن الصافي: | 1.6 كجم | النوع: | النوع المقاوم للسيليكون |
| تصميم الهيكل: | مدخل نوع | تصنيف IP: | IP68 |
| إبراز |
BHZ93420-III جهاز استشعار ذكي لضغط المياه,مستشعر الضغط RS485 لقياس مستوى المياه,مستشعر الضغط لقياس مستوى المياه الرقمي,RS485 Pressure Sensor For Water Level Measurement,Pressure Sensor For Water Level Measurement Digital |
||
Product Description

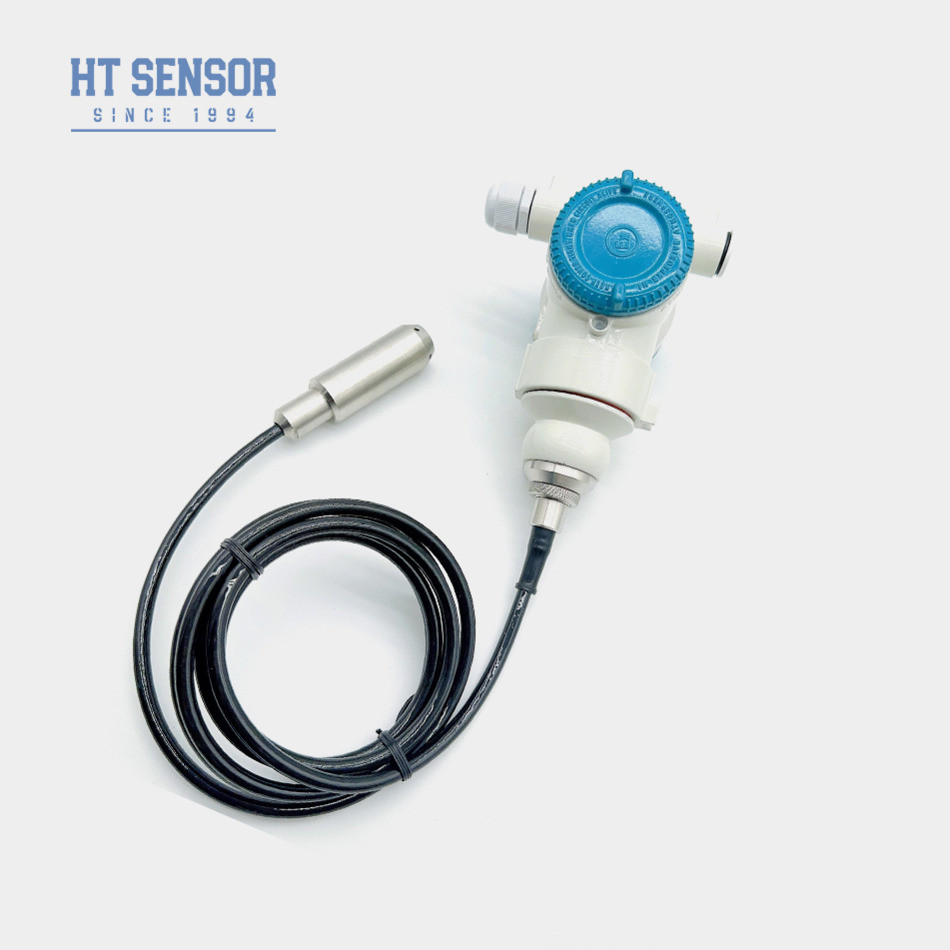

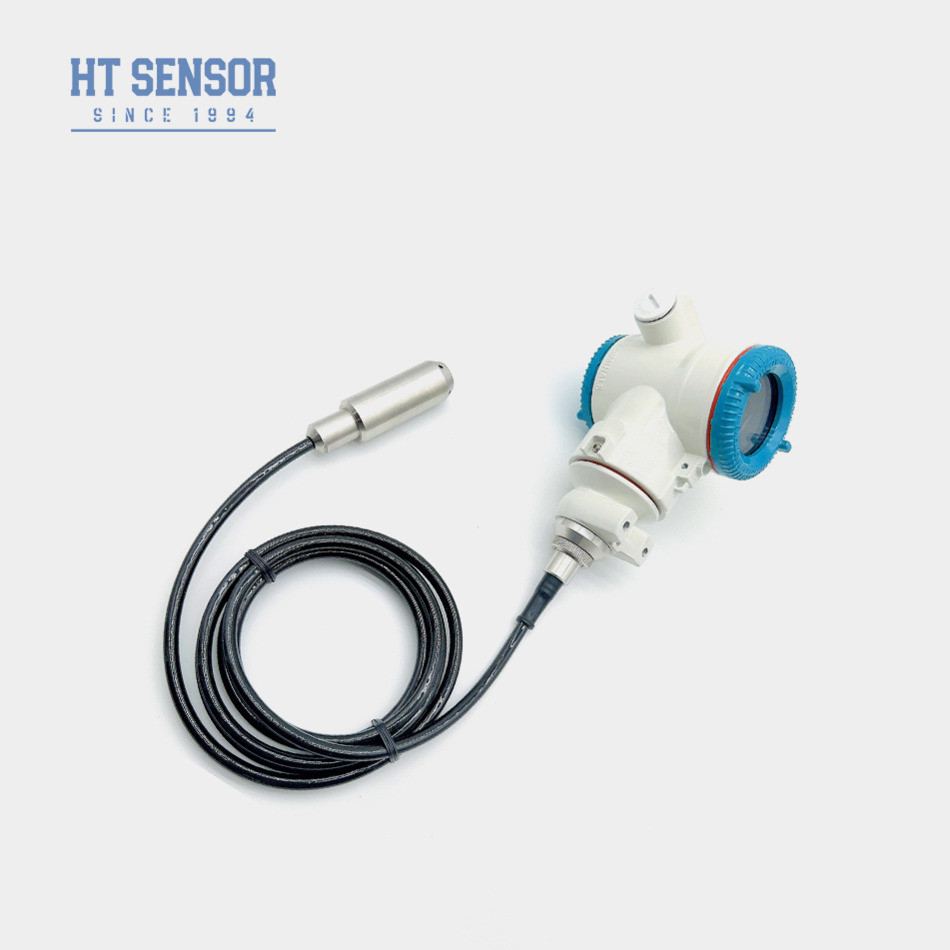

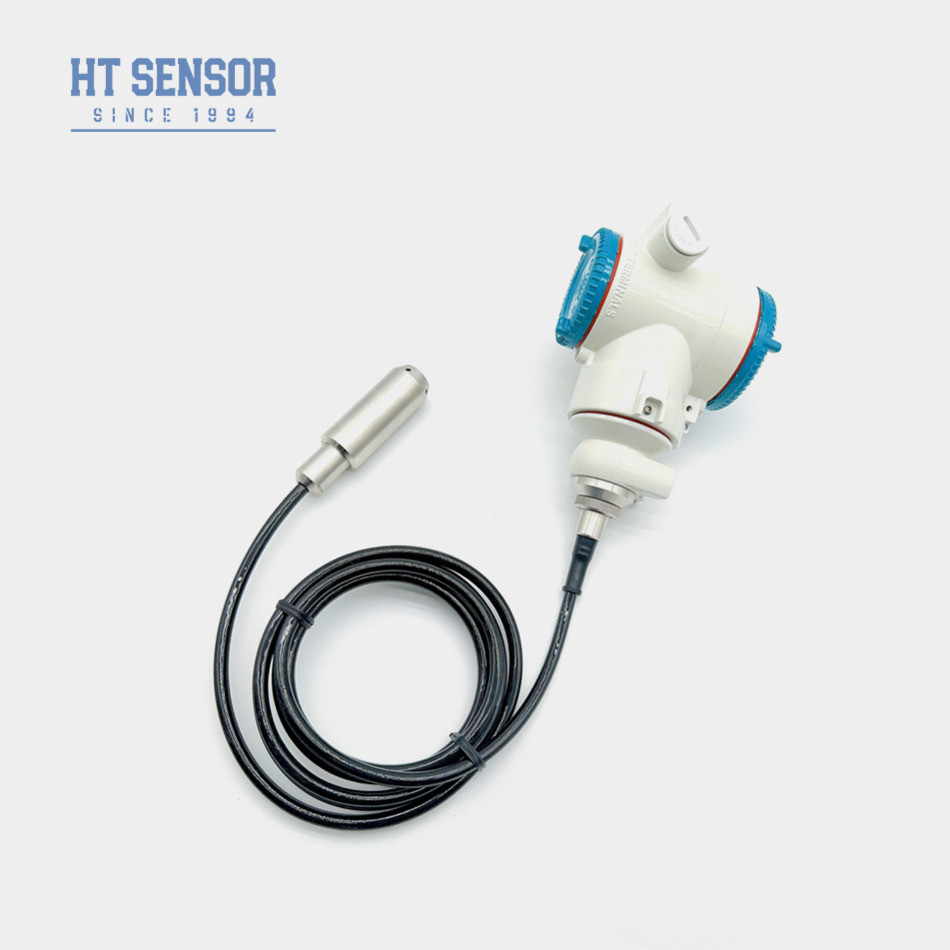

BHZ93420-III 3051 سبيكة الألومنيوم المصبوب RS485 جهاز إرسال مستوى المياه الرقمي
بهـZ93420الثالث(ل)سائل مستوىTمُرسِلُ الفدية
مقدمةمن جهاز نقل مستوى المياه:
تم تصميم جهاز إرسال مستوى السائل الذكي من نوع الإدراج BHZ93420-III مع جهاز استشعار ضغط من السيليكون المقاوم للضغط عالي الدقة كعنصر قياس للإشارة.جهاز الاستشعار يقيس الضغط الثابت، وهو متناسب مع مستوى السائل. مع بروتوكول الاتصال HART ، فإنه يحقق نقل الإشارة الرقمية والاتصالات الثنائية الاتجاه. هذا جهاز الإرسال يوفر خيارات خيارات متعددة،بما في ذلك الإشارات التناظرية والرقمية، مما يجعلها متعددة الاستخدامات للغاية وقابلة للتكيف مع متطلبات النظام المختلفة.
خصائص المنتجمن جهاز نقل مستوى المياه:
1خروج بروتوكول الاتصال.HART، مع إمكانية عرض
2دقة عالية واستقرار ممتاز
3تصنيف مضاد للانفجار: ExiaIICT6
4مستوى حماية عال، IP68
5كابلات PE و PTFT و PU متوفرة
التطبيقاتمن جهاز نقل مستوى المياه:
1متوافق مع 316LSS، السوائل غير التآكل
2مراقبة مستويات المياه في تطبيقات مختلفة مثل مياه الصرف الصحي والمياه الصناعية والبلدية وخزانات المياه والآبار والأنهار ومياه البحر والبحيرات ، الخ
3مراقبة مستوى خزانات الديزل والوقود وغيرها من زيوت
معايير الأداء:
| نطاق القياس | 0~10m... 400m |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 2X النطاق المسموح به |
| الدقة @ 25oC | ± 0.1% (عادة) ± 0.2% (أكثر) |
| التكرار | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
| التهاب النفس | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
| الاستقرار على المدى الطويل | ± 0.15٪ F.S / سنة (حد أقصى.) |
| الانجراف في درجة الحرارة الصفر | ± 0.01%FS/oC ((> 100KPa) ، ± 0.02%FS/oC (≤ 100Kpa) |
| تحرك درجة حرارة الفترة | ± 0.01%FS/oC ((> 100KPa) ، ± 0.02%FS/oC (≤ 100Kpa) |
| درجة حرارة التعويض | 0-50 درجة مئوية (0-1 متر) . 0-2m) 0-70oC |
| درجة حرارة العمل | -20~80 درجة مئوية |
| درجة حرارة التخزين | -30~100 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| الصدمة | 100 غرام |
| مواد السكن | الألومنيوم المصبوب، الفولاذ المقاوم للصدأ 1Cr18Ni9Ti |
| مادة الحجاب الحاجز | 316L الفولاذ المقاوم للصدأ |
| مقاومة العزل | >= 100MΩ@100VDC |
| تصنيف مقاومة للانفجار | EXIALCT6 |
| تصنيف الحماية | IP68 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~ 1.6 كجم (بدون الكابل) |
| مواد الكابلات | كابل البولي إيثيلين، البولي يوريثان، PTFE |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4×20mA مع هارت | 1530VDC | 2 أسلاك |
| المخطط البناء | |
|
2088 |
|
| 3051A | |
| 3051 | |
| الاتصال الكهربائي | ||||
|
4-20mA (هارت) |
1 | V+ | أحمر |
| 2 | ... في | أصفر | ||
| 3 | NC | |||
| 4 | NC | |||
|
4-20mA (هارت) |
1 | V+ | أحمر |
| 2 | ... في | أصفر | ||
| 3 | NC | |||
| 4 | NC | |||
|
4-20mA (هارت) |
1 | V+ | أحمر |
| 2 | ... في | أصفر | ||
| 3 | الـ GND | |||
| 4 | NC | |||
| أمثلة اختيار |
نصائح الطلب:
1يرجى التأكد من أن الوسط المقاس متوافق مع مكونات المنتج التي تتلامس معه أثناء الاختيار.
2يجب تحديد كثافة الوسط المقاس.
3في حالة التداخل الكهرومغناطيسي أو الترددات الراديوية، يرجى تقديم تفاصيل إلى شركتنا وإشارة ذلك في النظام.
4لضمان التشغيل الموثوق به للمنتج ، يوصى بالمستخدمين بتثبيت أجهزة حماية من البرق في الموقع والتأكد من أن المنتج وإمدادات الطاقة موثوق بها.
النظام الدليل:
| BHZ93420 | الرمز | المخطط البناء | ||||||||
| الثالث | جهاز إرسال مستوى السائل الذكي | |||||||||
| نطاق القياس | 0~10m... 400m | |||||||||
| الرمز | إمدادات الطاقة | |||||||||
| D1 | 24VDC | |||||||||
| الرمز | إشارة الخروج | |||||||||
| S1 | 4~20mADC | S2 | 4~20mADCمعهـالفن | |||||||
| الرمز | الاتصال الكهربائي | |||||||||
| B4 | 2088 العرض | |||||||||
| B5 | 3051 | |||||||||
| B6 | 3051A | |||||||||
| الرمز | نوع الضغط | |||||||||
| G | ضغط القياس | |||||||||
| أ | الضغط المطلق | |||||||||
| S | ضغط مرجعية مغلقة | |||||||||
| الرمز | مواد الكابلات | |||||||||
| C1 | PE | |||||||||
| C2 | الـ PU | |||||||||
| C3 | PTFE | |||||||||
لتوصية لك بأفضل جهاز استشعار، يرجى إعطاءنا المعلومات أدناه.
1درجة حرارة العمل: -40 ~ 125 درجة مئوية
2-مدى الاختبار؟
3مخرج: 4-20mA، RS485 أو غيرها؟
4المسمار: G1/4، 1/4NPT، R1/4، M20 * 1.5?
5اتصال كهربائي (هيرشمان) ، (باكارد) ، مباشرة؟
6كمية الطلب: ?
