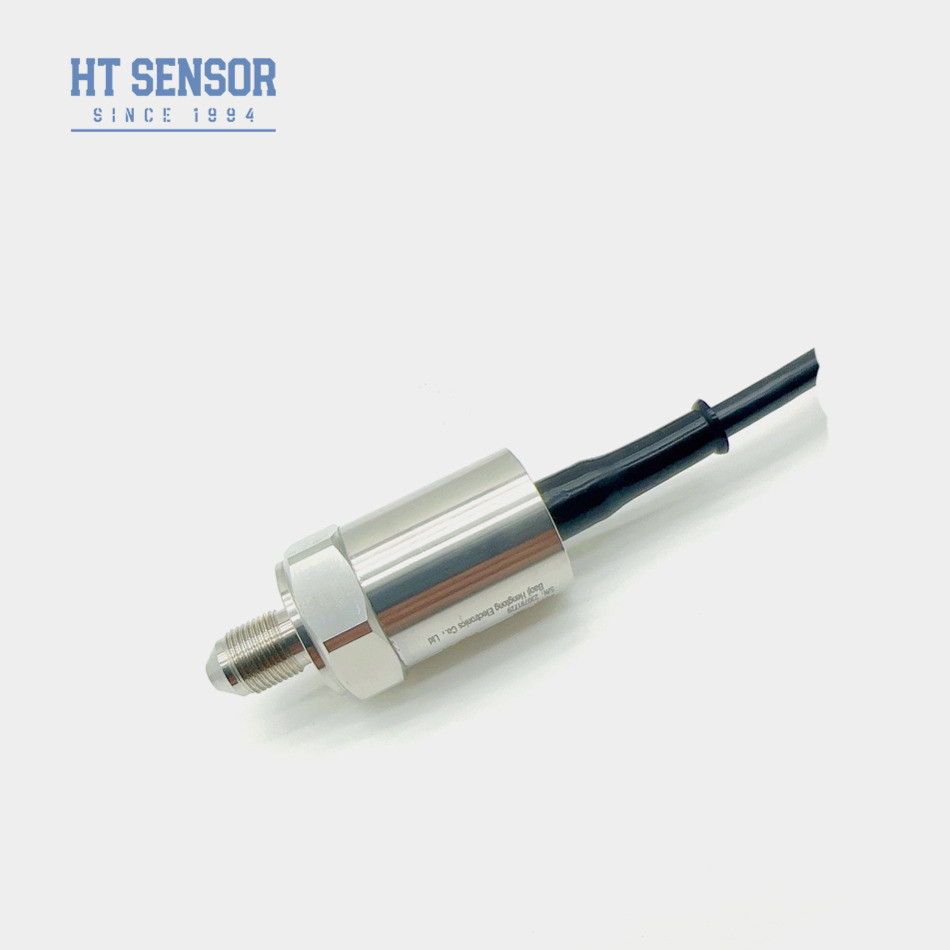

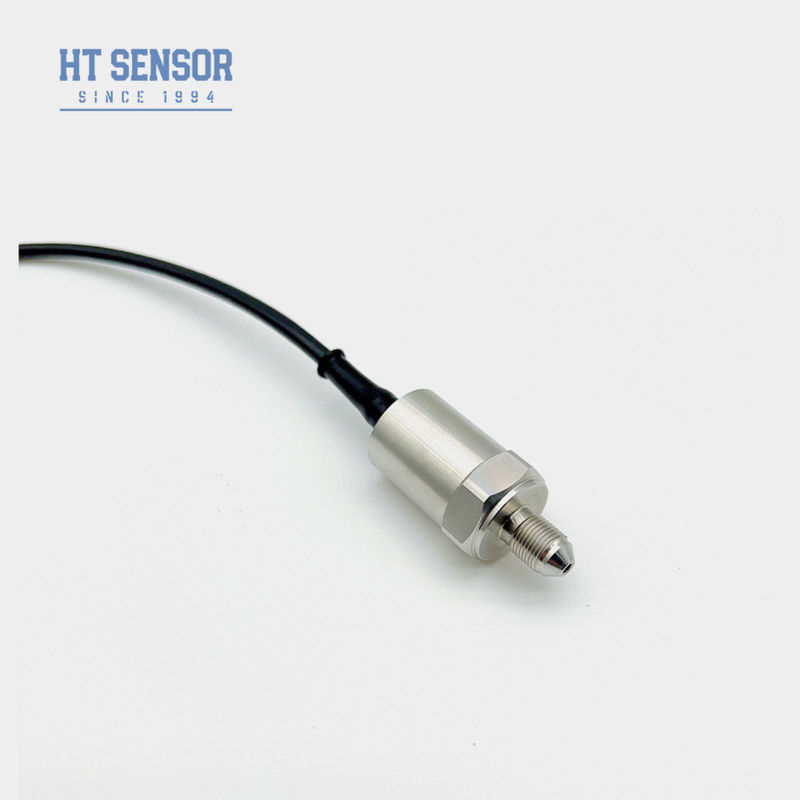

BP9325 أجهزة استشعار الضغط الصناعية MV إشارة أجهزة استشعار الضغط السيليكونية
Product Details
| رقم الطراز: | مستشعر الضغط الصناعي BP9325 | مواد الإسكان: | الفولاذ المقاوم للصدأ |
|---|---|---|---|
| درجة حرارة العمل: | -20 إلى + 80 ℃ | إمدادات الطاقة: | 10 فولت/1.5 مللي أمبير |
| نطاق الضغط: | 0-100 ميجا باسكال | تصنيف IP: | IP65 |
| خرج الإشارة: | MV | نوع الاتصال: | موصل M12 |
| الضمان: | سنتان | النوع: | منتشر Piezoresistive السيليكون |
| إبراز |
مستشعر الضغط الصناعي BP9325,جهاز استشعار الضغط الصناعي إشارة MV 1.5mA,1أجهزة استشعار الضغط الوقائية من السيليكون,Industrial Pressure Sensor MV Signal 1.5mA,1.5mA Silicon Piezoresistive Pressure Sensors |
||
Product Description
إدخال جهاز استشعار الضغط الصناعي:
BP9325 جهاز استشعار الضغط المقاوم للضغط من السيليكون هو السيليكون المنتشر المستقر للغايةيتم نقل ضغط التفاضل للوسط المقاس إلىالحجاب الحاجز السيليكوني من خلال الحجاب الحاجز العازل 316L وزيت السيليكون.باستخدام التأثير المقاوم للصفور المنتشر، فإنه يحقق الغرضلقياس ضغط السوائل والغازات
خصائص المنتجمن جهاز استشعار الضغط الصناعي:
1يستخدم التكنولوجيا المتقدمة و 316L محفظة الفولاذ المقاوم للصدأ، مع مواد
2. مثل التيتانيوم الكامل و الحجاب الحاجز Hastelloy
3. تستخدم دوائر فيلم سميك لتعويض درجة الحرارة وتصحيح نقطة الصفر
4- موثوقية عالية، قابلية للتكرار، والاستقرار
التطبيقاتمن جهاز استشعار الضغط الصناعي:
1مناسبة لقياس ضغط الغازات السائلة غير السامة مع 316L الفولاذ المقاوم للصدأ
2تطبيق في العمليات الصناعية في الموقع مثل البترول والكيمياءالمعادن، توليد الكهرباء، والهيدرولوجيا
3تستخدم في الصناعات البحرية والطيران
4أنظمة التحكم الهيدروليكية والهوائية
5التحكم في العملية
الشرط الأساسيمن جهاز استشعار الضغط الصناعي:
1إمدادات الطاقة: ≤2mADC (القيمة النموذجية 1.5mADC)
2معادلة المدخل: 2.5KΩ ~ 6KΩ
3عائق الخروج:2.5KΩ~6KΩ
4الاتصال الكهربائي: دبوس كوفار مطلي بالذهب أو أسلاك عالية درجة حرارة 100 ملم
| معايير الأداء: | |||||
| نطاق القياس | مقاس ((G) | 10KPa، 20KPa، 35KPa، 100KPa، 200KPa، 350KPa، 1000KPa، 2000Kpa | |||
| مطلقة ((A)) | 100KPaA، 200KPaA، 350KPaA، 700KPaA، 1000KPaA، 2000KPaA | ||||
| مغلقة (S) | 3500KPa، 7MPa، 10MPa، 20MPa، 40MPa، 60MPa، 100MPa | ||||
| النوع | ماكس | الوحدة | |||
| خطية | ± 0.15 | ± 0.3 | %F.S | ||
| التكرار | 0.05 | 0.1 | %F.S | ||
| التهاب النفس | 0.05 | 0.1 | %F.S | ||
| الصفر منخفضة الخروج | 0±1 | 0±2 | mV | ||
| الناتج الكامل | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| صفر التبديل الحراري | ≤20KPa | ± 1 | ±2 | %F.S | |
| ≥35kPa | ± 0.5 | ± 1 | %F.S | ||
| درجة حرارة كاملة | ≤20KPa | ± 1 | ±2 | %F.S | |
| ≥35kPa | ± 0.5 | ± 1 | %F.S | ||
| معالجة مؤقتة | ≤20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0~70 | oC | |||
| درجة حرارة العمل | -20~80 | oC | |||
| درجة حرارة التخزين | -40~125 | oC | |||
| الحمل الزائد المسموح به | خذ القيمة الأصغر بين 3 أضعاف المقياس الكامل أو 120MPa | ||||
| ضغط الانفجار | 5 أضعاف المقياس الكامل | ||||
| الاستقرار على المدى الطويل | 0.2 ٪ | الميزانية/سنة | |||
| مادة الحجاب الحاجز | 316L | ||||
| مقاومة العزل | ≥200MΩ 100VDC | ||||
| ختم الحلقة O | مطاط النتريل أو مطاط الفلور | ||||
| اهتزاز | لا يوجد تغيير في ظل ظروف 10gRMS، 20Hz إلى 2000Hz | ||||
| الصدمة | 100 غرام، 11 ثانية | ||||
| وقت الاستجابة | ≤1ms | ||||
| الامتلاء المتوسط | زيت السيليكون | ||||
| الوزن | ~ 0.1 كجم | ||||
| يتم اختبار المعلمات في الظروف التالية: تيار ثابت 1.5mA ودرجة حرارة محيطية 25 °C | |||||
لتوصية لك بأفضل جهاز استشعار، يرجى إعطاءنا المعلومات أدناه.
1درجة حرارة العمل: -40 ~ 125 درجة مئوية
2-مدى الاختبار؟
3مخرج: 4-20mA، RS485 أو غيرها؟
4المسمار: G1/4، 1/4NPT، R1/4، M20 * 1.5?
5اتصال كهربائي (هيرشمان) ، (باكارد) ، مباشرة؟
6كمية الطلب: ?
