BP93420-IC محول ضغط صناعي 4-20mA 24V مستشعر ضغط درجة حرارة عالية
Product Details
| رقم الطراز: | مستشعر الضغط الصناعي BP93420-IC | نطاق الضغط: | -100KPA-0-10kpa-60Mpa |
|---|---|---|---|
| درجة الدقة: | ≤0.5%F.S | الناتج: | 4-20mA /0-5VDC /0-10VDC /0.5-4.5VDC |
| إمدادات الطاقة: | 3.3-5.5VDC /12-36VDC | نوع الضغط: | مقياس/مطلق/مختوم |
| وسط القياس: | السوائل والغاز والنفط | تصنيف IP: | IP65 |
| التخصيص: | متاح -- طلب مخصص | الضمان: | سنتان |
| إبراز |
جهاز تحويل الضغط الصناعي BP93420-IC,محول ضغط صناعي 4-20mA,جهاز استشعار الضغط عالي الحرارة 24 فولت RoHs,Industrial Pressure Transducer 4-20mA,24V High Temp Pressure Sensor RoHs |
||
Product Description
BP93420-IC 4-20mA 24V مستشعر الضغط الصناعي لبيئة درجة حرارة عالية
مستشعر جهاز نقل الضغط BP93420IC
إدخال جهاز استشعار الضغط في الصناعة:

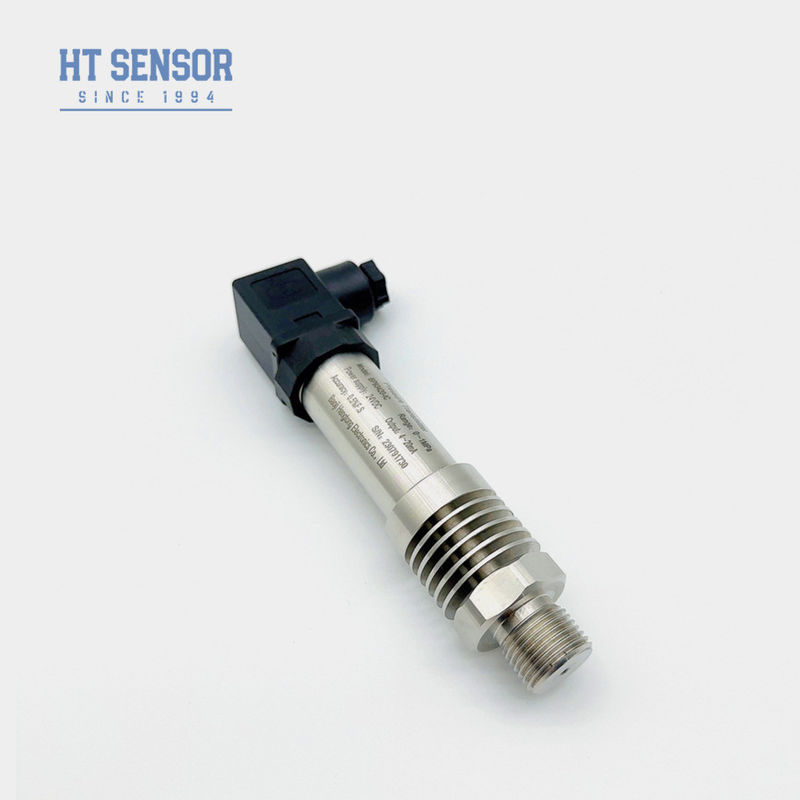

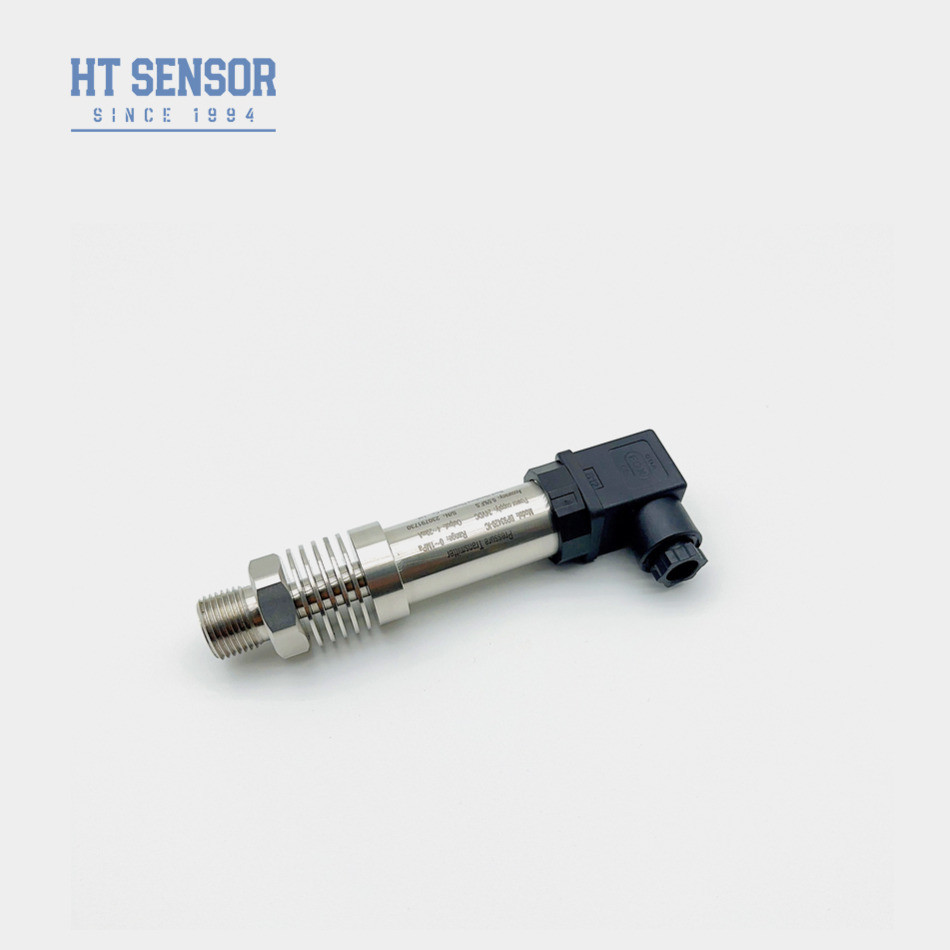

جهاز BP93420-IC هو مستشعر ناقل ضغط عالي درجة الحرارة يستخدم النواة المملوءة بالزيت العازلة المقاومة للضغط من سلسلة HT19 المتقدمة كعنصر قياس رئيسي.مع بنية خاصة لتفريغ الحرارة متكاملة في جهاز الإرسال، فإنه يلتقط بفعالية ضغط الوسط المقاس. هذا التصميم الفريد يتيح قياسات ضغط موثوقة ودقيقة في بيئات متطلبة مع درجات حرارة عالية.إنه خيار ممتاز للتطبيقات التي تنطوي على تقلبات درجة الحرارة أو العمل في ظل ظروف مرتفعةيستخدم BP93420-IC على نطاق واسع في العمليات والأنظمة الصناعية التي تتطلب مراقبة ضغط دقيقة في إعدادات درجة حرارة عالية صعبة.
خصائص المنتجأجهزة استشعار الضغط في الصناعة:
1نطاق قياس واسع ، هيكل الفولاذ المقاوم للصدأ ، أشكال واجهة الضغط المتنوعة
2. IP65 تصنيف الحماية هيكل الفولاذ المقاوم للصدأ
3. الصفر والكمية الكاملة قابلة للتعديل
4دقة عالية، كل هيكل الفولاذ المقاوم للصدأ
التطبيقاتأجهزة استشعار الضغط في الصناعة:
1قياس ضغط الغازات والسوائل غير السامة مع 316L الفولاذ المقاوم للصدأ
2تطبيق في الصناعات البحرية والطيران
3تستخدم في العمليات الصناعية في الموقع مثل البترول والكيمياء والمعادن وتوليد الطاقة والهيدرولوجيا
4تستخدم في أنظمة التحكم الهيدروليكية والهوائية
| معايير الأداء لمستشعر جهاز نقل الضغط | |
| نطاق القياس | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25oC | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| التكرار | 0.1% FS |
| التهاب النفس | 0.1% FS |
| الاستقرار على المدى الطويل | ± 0.1% F.S/year ((العادي) ± 0.2% F.S/year ((الحد الأقصى) |
| الانحراف في درجة حرارة النقطة الصفرية | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| استجابة التردد | 2.4Khz |
| درجة حرارة التعويض | 0-70oC ((≤10mpa، قابلة للتخصيص) |
| درجة حرارة العمل | -20 درجة مئوية إلى 150 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | Ex db IIC T6 جيجابايت |
| تصنيف الحماية | IP65 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~ 0.4 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 أسلاك |
|
| 0/1 ~ 5 فولت | ||
| 0/1~10 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC | |
| بروتوكول الاتصال RS485 | 3.6 ~ 30 فولت / بطارية | 4 أسلاك |
| نصائح الطلب |
2عند وضع الطلب، يرجى ملاحظة أن المنتجات من نوع مقاومة للانفجار لا تشمل رؤوس العرض الرقمي.
3عند طلب أجهزة الإرسال مع رأس شاشة LCD أو LED ، يجب ألا يكون مصدر الطاقة للمرسل أقل من 20VDC.
4لضمان التشغيل الموثوق به للمنتج ، يوصى بالمستخدمين بتثبيت أجهزة حماية من البرق في الموقع والتأكد من أن المنتج وإمدادات الطاقة موثوق بها.
5نطاق درجة حرارة العمل المسموح بها للخاتم O-ring من المطاط الفلوروي هو -20oC إلى 250oC. عندما تكون درجة حرارة العمل للمنتج أقل من -20oC ، فمن الضروري اختيار ختم O-ring EPDM.
6طول الكابل الافتراضي هو 1.5m، متوفر في ثلاث مواد. إذا لم يتم تحديده، سيتم توفيره بمادة كابل البولي إيثيلين. إذا كنت بحاجة إلى مادة كابل مختلفة،من فضلك حددها في الترتيب.
7. بالنسبة لمتطلبات خاصة مثل الاهتزاز القوي، قوة الاصطدام الفوري، التداخل الكهرومغناطيسي القوي أو ترددات الراديو، يرجى إبلاغ شركتنا وتحديدها في النظام.
| دليل الطلب | ||||||||
| BP93420XX | ناقل الضغط | |||||||
| الرمز | المخطط البناء | |||||||
| IB | ناقل الضغط العام | القرن التاسع | عرض جهاز نقل الضغط | |||||
| إيه | جهاز نقل ضغط الطيران المقاوم للصدمات | IIC/III | الصناعية العامة/ جهاز إرسال الضغط على الشاشة | |||||
| إذا | ناقل الضغط المقاوم للرطوبة | IIE/IIIE | جهاز نقل الضغط العام / العرض | |||||
| في | مكيف الهواء جهاز نقل ضغط مخصص | |||||||
| IC | ناقل الضغط عالي الحرارة | |||||||
| IQ/IQT | الحجاب الحاجز الكبير / ناقل الضغط عالي درجة الحرارة | |||||||
| نطاق القياس | -صفر1. . .0~0.01... 100MPa | |||||||
| (0-X) Kpa أو MPa | إكس: يشير إلى نطاق القياس الفعلي | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| الرمز | اتصال الضغط | |||||||
| J1 | M20 × 1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | غيرها | |||||||
| الرمز | الاتصال الكهربائي | |||||||
| B1 | هيرشمان | |||||||
| B2 | مغلق PG7 | |||||||
| B3 | مخرج الكابلات المغلقة | |||||||
| B4 | 2088 غطاء صناعي | |||||||
| B5 | 2088 غطاء صناعي مع عرض | |||||||
| B6 | غيرها | |||||||
| الرمز | نوع الضغط | |||||||
| G | ضغط القياس | |||||||
| أ | الضغط المطلق | |||||||
| S | ضغط مرجعية مغلقة | |||||||
لتوصية لك بأفضل جهاز استشعار، يرجى إعطاءنا المعلومات أدناه.
1درجة حرارة العمل: -40 ~ 125 درجة مئوية
2-مدى الاختبار؟
3مخرج: 4-20mA، RS485 أو غيرها؟
4المسمار: G1/4، 1/4NPT، R1/4، M20 * 1.5?
5اتصال كهربائي (هيرشمان) ، (باكارد) ، مباشرة؟
6كمية الطلب: ?
