0.5-4.5V 1.6Mpa إشارة التناظرية محول ضغط الهواء جهاز استشعار صناعي ضغط الماء
Product Details
| رقم الطراز: | جهاز استشعار الضغط الصناعي BP170 | إمدادات الطاقة: | 5VDC 24VDC |
|---|---|---|---|
| دقة: | ≤ ± 0.5% F.S | الناتج: | 0.5-4.5 فولت 4-20 مللي أمبير 0-10 فولت |
| مواد الإسكان: | الفولاذ المقاوم للصدأ | نوع الضغط: | مقياس/مطلق/مختوم |
| نطاق الضغط: | 0~10kpa...20MPa | خيط: | G1/4 M20*1.5 أو OEM |
| الربط الكهربائي: | هيرشمان أو OEM | الضمان: | سنتان |
| إبراز |
1.6Mpa جهاز تحويل ضغط الهواء للإشارة التناظرية,4محول ضغط الهواء بقوة 5 فولت,1.6Mpa مستشعر صناعي ضغط الماء,4.5V Air Pressure Transducer,1.6Mpa Industrial Sensor Water Pressure |
||
Product Description
0.5-4.5V 1.6Mpa إشارة مماثلة هواء مياه زيت جهاز استشعار الضغط الصناعي

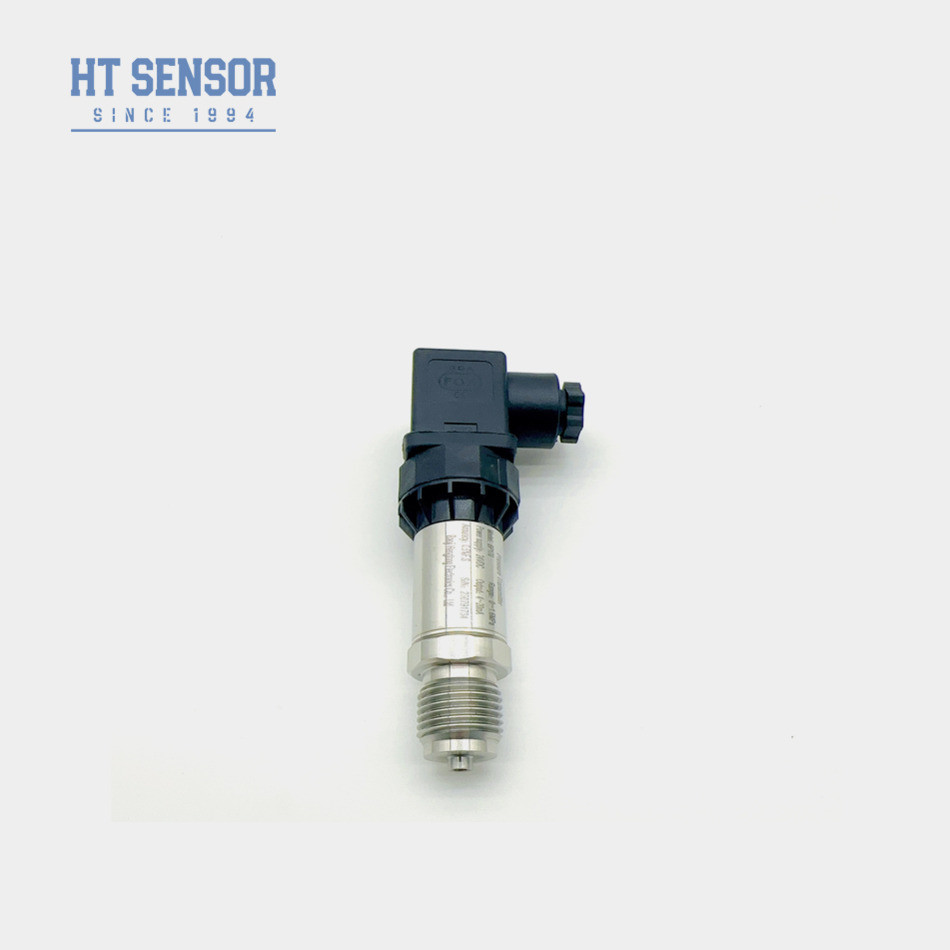

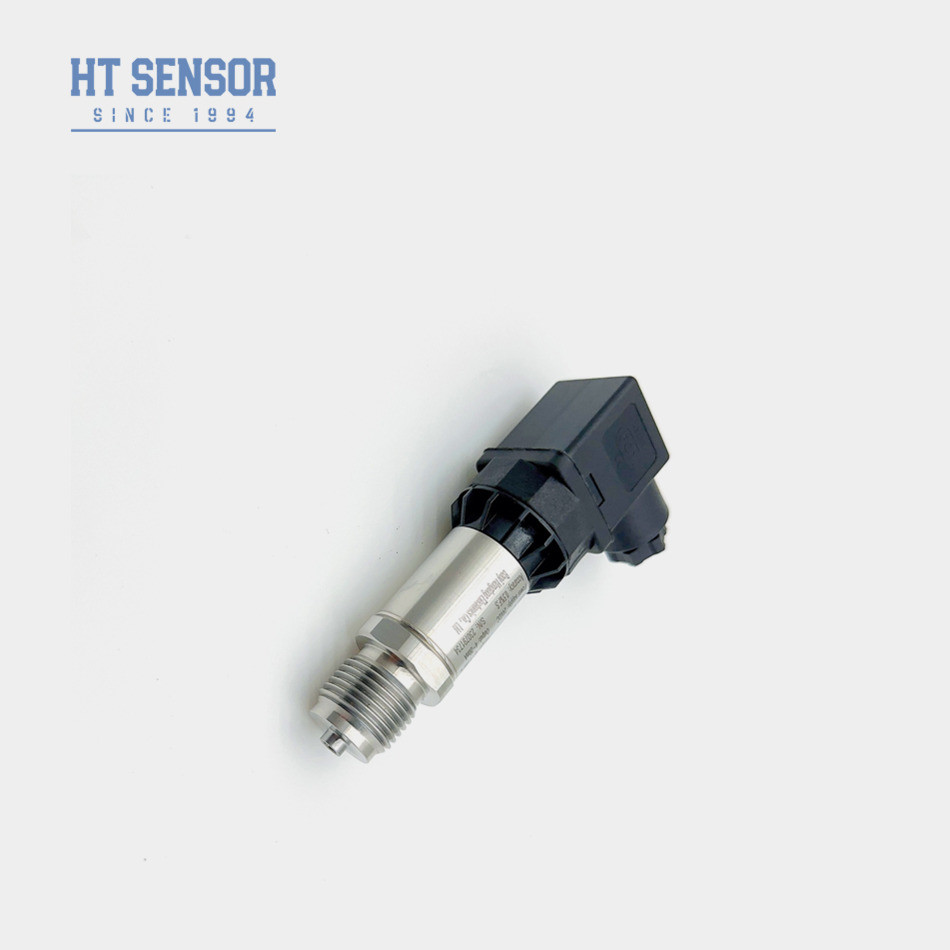

جهاز نقل الضغط BP170
إدخال أجهزة استشعار الضغط الصناعيةجهاز إرسال:
جهاز إرسال أجهزة استشعار الضغط الصناعي BP170 يستخدم مركز الاستشعار المملوء بالزيت معزول بالسيليكون من سلسلة HT لقياس الإشاراتمع موصلات هيرمان (DIN) خاصة، يحول إشارة المستشعر إلى إشارة الإخراج القياسية المطلوبة وفقًا لمتطلبات العملاء. يجد هذا جهاز الإرسال متعدد الاستخدامات على نطاق واسع في مختلف الصناعات.
خصائص المنتجمن أجهزة استشعار الضغط الصناعيةجهاز إرسال:
1نطاق قياس واسع ، هيكل الفولاذ المقاوم للصدأ ، أشكال واجهة الضغط المتنوعة
2التصميم المدمج والخفيف
3دقة عالية، استقرار طويل الأجل
التطبيقاتمن أجهزة استشعار الضغط الصناعيةجهاز إرسال:
1قياس الضغط في كل من الغازات والسوائل التي لا تتآكل
2.البترول والكيمياء والمعادن وتوليد الطاقة والهيدرولوجيا
3تستخدم في التحكم في العمليات الصناعية
4تستخدم في أنظمة التحكم الهيدروليكية والهوائية
| معايير الأداء من أجهزة استشعار الضغط الصناعيةجهاز إرسال | |
|---|---|
| نطاق القياس | 0kPa ~ 10kPa... 20MPa |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25oC | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| قابلية التكرار والهستيريس | 0.1% FS |
| الاستقرار على المدى الطويل | ± 0.1%F.S/year ((النموذجي) ± 0.2%F.S/year ((الحد الأقصى) |
| الانحراف في درجة حرارة النقطة الصفرية | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| استجابة التردد | 2.4Khz |
| درجة حرارة التعويض | 0-70oC ((≤10mpa، قابلة للتخصيص) |
| درجة حرارة العمل | -20 درجة مئوية إلى 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | Ex db IIC T6 جيجابايت |
| تصنيف الحماية | IP65 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~ 0.25 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 أسلاك |
|
| 0/1 ~ 5 فولت | ||
| 0/1~10 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC |
| الاختيار أمثلة على جهاز استشعار إرسال الضغط |
| دليل الطلبمن أجهزة استشعار الضغط الصناعيةجهاز إرسال | |||||||||
| BP170X | ناقل الضغط التناظري | ||||||||
| الرمز | المخطط البناء | ||||||||
| 5 | سدادة باكارد | 6 | كابل الخروج المباشر المغلق 1.5 متر | ||||||
| 7 | مصطفى (ميني هيرشمان) | 8 | رابط هيرشمان الكبير | ||||||
| نطاق القياس | 0kPa ~ 10kPa... 5MPa | ||||||||
| (0-X) Kpa أو MPa |
إكس: يشير لمدى القياس الفعلي | ||||||||
| الرمز | إمدادات الطاقة | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | غيرها | ||||||||
| الرمز | إشارة الخروج | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| الرمز | اتصال الضغط | ||||||||
| J1 | M20 × 1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | غيرها ((¢50.4 فلانج) | ||||||||
| الرمز | الاتصال الكهربائي | ||||||||
| B1 | هيرشمان | ||||||||
| B2 | PG7 | ||||||||
| B3 | كابل مغلق منفذ 1.5 متر | ||||||||
| B4 | غيرها | ||||||||
| الرمز | نوع الضغط | ||||||||
| G | ضغط القياس | ||||||||
| أ | الضغط المطلق | ||||||||
| S | ضغط مرجعية مغلقة | ||||||||
الأسئلة الشائعة:
س1: هل أنت شركة تصنيع؟
ج1: نحن مصنعون مع أكثر من 29 عاما من الخبرة.
س2: منتج مخصص.
ج2: نحن نقدم خدمات OEM و تصميم مخصص.
س3: ضمان الجودة.
A3: منتجاتنا لديها ضمان محدود من 12 إلى 18 شهرًا من تاريخ الشحن إلى المشتري الأصلي. ستقوم Hengtong باستبدال أو إصلاح المنتجات المعيبة مجانًا.هذا الضمان لا ينطبق على أي وحدات تم تعديلهاإساءة استخدام، إهمال.
س4: الشحن والتعبئة.
A4: يتم شحن المنتجات عادة عن طريق الشحن السريع الدولي بما في ذلك UPS,FedEx,DHL و INT للشحن المدفوع مسبقًا،يمكنك أيضًا استخدام حساب الشحن الخاص بك للاستلام،التعبئة التجارية القياسية،بما في ذلك شهادة التفتيش.
السؤال 5: اتصل بنا.
A5: لدينا فريق مبيعات نشط وذو خبرة لخدمة لك على السؤال الفني والمسألة التجارية. فقط اترك لنا رسالة أو انقر على الخدمة عبر الإنترنت.
