IP65 جهاز نقل الضغط الذكي 4-20mA مستشعر مقياس الضغط الرقمي
Product Details
| رقم الطراز: | BP93420-III | نطاق الضغط: | -100 كيلو باسكال...0 كيلو باسكال ~10 كيلو باسكال...100 ميجا باسكال |
|---|---|---|---|
| تصنيف IP: | IP65 | الوزن: | ~ 1.2 كجم |
| القوة: | 24VDC | الناتج: | 4-20mA مع شاشة LED أو LCD |
| نوع الضغط: | مقياس الضغط المطلق المختوم | وسط القياس: | زيت الماء السائل والهواء |
| درجة الدقة: | 0.5٪ | التخصيص: | متاح -- طلب مخصص |
| إبراز |
ناقل الضغط الذكي IP65,ناقل الضغط الذكي 4-20mA,4-20mA مستشعر مقياس الضغط الرقمي,Smart Pressure Transmitter 4-20mA,4-20mA Digital Pressure Gauge Sensor |
||
Product Description

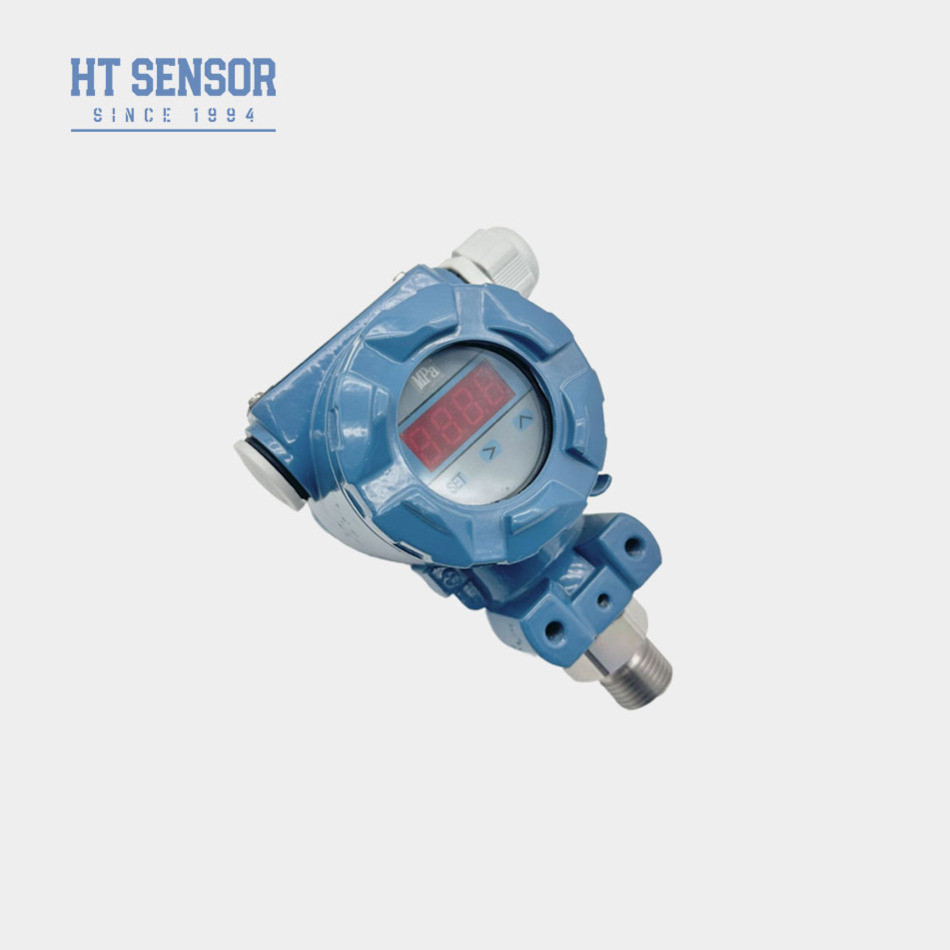

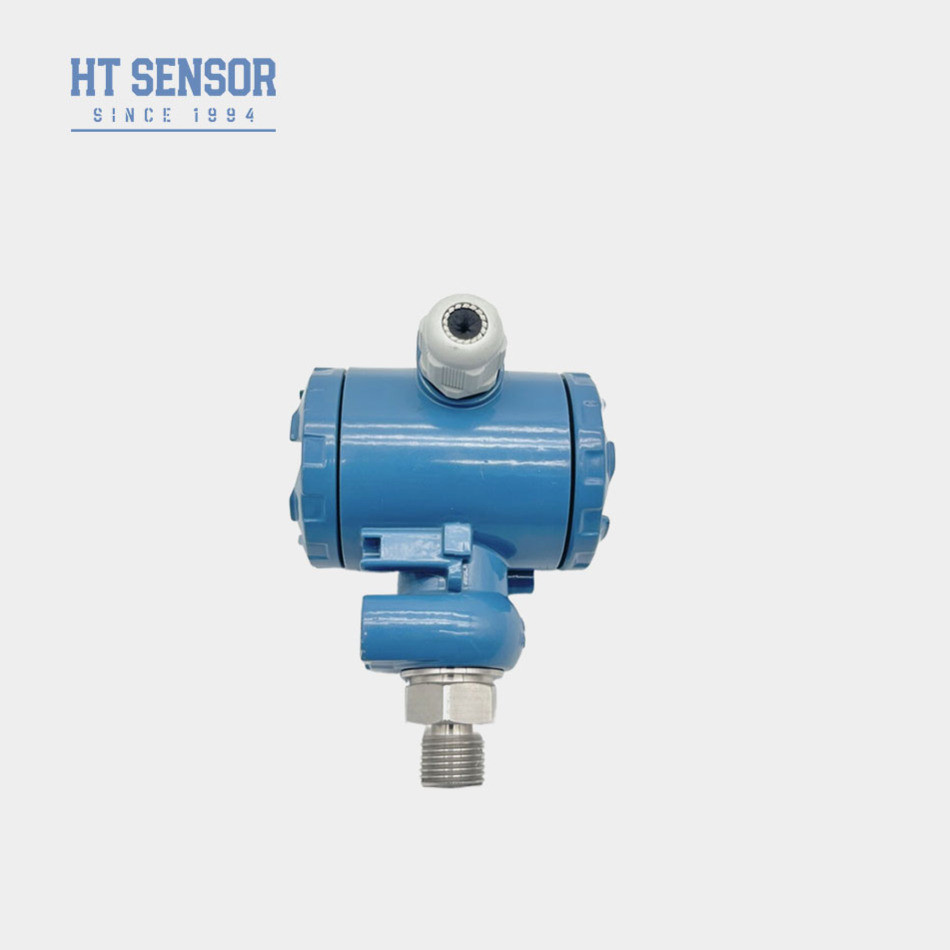

BP93420-III ناقل الضغط الذكي 4-20mA ناقل الضغط الرقمي مع الشاشة
إدخال جهاز نقل الضغط الذكي:
جهاز إرسال الضغط BP93420III يستخدم النواة المملوءة بالزيت العازلة الصلبية الصلبية من سلسلة HT كعنصر قياس للإشارة.دائرة معالجة الإشارة تحول إشارة المستشعر إلى إشارة خروجاً قياسيةيخضع المنتج لاختبارات صارمة وفحص الشيخوخة لمكوناته والمنتجات شبه النهائية والمنتجات النهائية لضمان أداء مستقر وموثوق به مع قدرة قوية على مكافحة التدخل.واجهة الضغط من جهاز الإرسال متوفرة في أشكال مختلفة لتلبية الاحتياجات المختلفة.
خصائص المنتجمن جهاز إرسال ضغط ذكي:
1نطاق قياس واسع، وأشكال واجهة الضغط المتنوعة، ومستوى حماية IP65.
2أشكال إشارة الخروج المختلفة ، قابلة للتعديل والعرض
3نقطة الصفر القابلة للتعديل ومقياس كامل
التطبيقاتمن جهاز إرسال ضغط ذكي:
1مناسبة لقياس ضغط الغازات السائلة غير السامة في 316L الفولاذ المقاوم للصدأ
2البترول والكيمياء والمعادن والطاقة والهيدرولوجيا
3قياس الضغط والتحكم فيه في بيئات صناعية خارجية قاسية
4تستخدم في أنظمة التحكم الهيدروليكية والهوائية
| معايير أداء جهاز نقل الضغط الذكي | |
| نطاق القياس | - 100 كيلو بايت... 0 كيلو بايت ~ 10 كيلو بايت... 100MPa |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25oC | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| التكرار | ≤ ± 0.1% FS |
| التهاب النفس | ≤ ± 0.1% FS |
| الاستقرار على المدى الطويل | ± 0.1%F.S/year ((العادي) ± 0.2%F.S/year ((الحد الأقصى |
| الانحراف في درجة حرارة النقطة الصفرية | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| استجابة التردد | 2.4Khz |
| درجة حرارة التعويض | 0-70oC ((≤10mpa، قابلة للتخصيص) |
| درجة حرارة العمل | -20 درجة مئوية إلى 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | الألومنيوم المصبوب |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | Ex db IIC T6 جيجابايت |
| تصنيف الحماية | IP65 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~ 1.2 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 أسلاك |
|
| 0/1 ~ 5 فولت | ||
| 0/1~10 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC | |
| بروتوكول الاتصال RS485 | 3.6 ~ 30 فولت / بطارية | 4 أسلاك |
| نصائح الطلب |
2عند وضع الطلب، يرجى ملاحظة أن المنتجات من نوع مقاومة للانفجار لا تشمل رؤوس العرض الرقمي.
3عند طلب أجهزة الإرسال مع رأس شاشة LCD أو LED ، يجب ألا يكون مصدر الطاقة للمرسل أقل من 20VDC.
4لضمان التشغيل الموثوق به للمنتج ، يوصى بالمستخدمين بتثبيت أجهزة حماية من البرق في الموقع والتأكد من أن المنتج وإمدادات الطاقة موثوق بها.
5نطاق درجة حرارة العمل المسموح بها للخاتم O-ring من المطاط الفلوروي هو -20oC إلى 250oC. عندما تكون درجة حرارة العمل للمنتج أقل من -20oC ، فمن الضروري اختيار ختم O-ring EPDM.
6طول الكابل الافتراضي هو 1.5m، متوفر في ثلاث مواد. إذا لم يتم تحديده، سيتم توفيره بمادة كابل البولي إيثيلين. إذا كنت بحاجة إلى مادة كابل مختلفة،من فضلك حددها في الترتيب.
| دليل الطلب | ||||||||
| BP93420XX | ناقل الضغط | |||||||
| الرمز | المخطط البناء | |||||||
| IB | ناقل الضغط العام | القرن التاسع | عرض جهاز نقل الضغط | |||||
| إيه | جهاز نقل ضغط الطيران المقاوم للصدمات | IIC/III | الصناعية العامة/ جهاز إرسال الضغط على الشاشة | |||||
| إذا | ناقل الضغط المقاوم للرطوبة | IIE/IIIE | جهاز نقل الضغط العام / العرض | |||||
| في | مكيف الهواء جهاز نقل ضغط مخصص | |||||||
| IC | ناقل الضغط عالي الحرارة | |||||||
| IQ/IQT | الحجاب الحاجز الكبير / ناقل الضغط عالي درجة الحرارة | |||||||
| نطاق القياس | - 100 كيلو بايت... 0 كيلو بايت ~ 35 كيلو بايت... 3.5MPa | |||||||
| (0-X) Kpa أو MPa | إكس: يشير إلى نطاق القياس الفعلي | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| الرمز | اتصال الضغط | |||||||
| J1 | M20 × 1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | غيرها | |||||||
| الرمز | الاتصال الكهربائي | |||||||
| B1 | هيرشمان | |||||||
| B2 | مغلق PG7 | |||||||
| B3 | مخرج الكابلات المغلقة | |||||||
| B4 | 2088 غطاء صناعي | |||||||
| B5 | 2088 غطاء صناعي مع عرض | |||||||
| B6 | غيرها | |||||||
| الرمز | نوع الضغط | |||||||
| G | ضغط القياس | |||||||
| أ | الضغط المطلق | |||||||
| S | ضغط مرجعية مغلقة | |||||||
الأسئلة الشائعة:
السؤال: ما هي الميزات الرئيسية لجهاز الإرسال الخاص بك؟
ج: تشتهر أجهزة إرسال أجهزة استشعار الضغط لدينا بدقة عالية وأداء ممتاز ومتانة. كما نقدم خيارات تخصيص لتلبية الاحتياجات المحددة.
س: هل يمكنني طلب مواصفات خاصة للمُرسّلات؟
ج: نعم، يمكن لفريقنا من المهندسين تخصيص منتجاتنا لتلبية متطلباتك الفريدة. نحن نقدم كل من خدمات OEM و ODM.
س: ما هي فترة التسليم النموذجية؟
ج: بالنسبة للنماذج القياسية ، عادة ما تكون فترة التسليم 5-8 أيام عمل. ومع ذلك ، قد يكون للمنتجات المصنوعة خصيصًا أوقات تسليم مختلفة.
س: كيف يتم تسعير منتجاتكم؟ هل تقدمون خصومات؟
ج: منتجاتنا بأسعار تنافسية، ونقدم خصومات للطلبات الكبيرة أو الشراكات طويلة الأجل.
س: ما هو الضمان لمنتجاتك؟ وماذا عن خدمة ما بعد البيع؟
ج: منتجاتنا تأتي مع ضمان لمدة 24 شهرًا بعد الشحن. فريق خدمة ما بعد البيع لدينا متاح للرد على الاستفسارات في غضون 24 ساعة.ونحن نقدم أيضا التعليمات عن بعد عن طريق شبكة الكمبيوتر عند الحاجة.
