| مكان المنشأ: | باوجي ، الصين |
|---|---|
| اسم العلامة التجارية: | HT SENSOR |
| إصدار الشهادات: | CE,RoHs,ISO9001 |
| رقم الموديل: | BH93420-III |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | negotiable |
| تفاصيل التغليف: | حزمة التصدير القياسية |
| وقت التسليم: | 5-8 أيام عمل |
| شروط الدفع: | ويسترن يونيون ، L / C ، T / T |
| القدرة على العرض: | 5000 قطعة / شهر |
| رقم الطراز: | جهاز إرسال المستوى BH93420-III | النطاق: | 0-1 م ~ 400 م |
|---|---|---|---|
| مادة الحجاب الحاجز: | 316L الفولاذ المقاوم للصدأ | الناتج: | 0.5-4.5 فولت/4-20 مللي أمبير |
| الضمان: | سنتان | درجة الدقة: | 0.25 في المائة من الـ (ف.س)0.5 ٪ F.S |
| تصنيف IP: | IP68 | درجة الحرارة التشغيل.: | -20 ~ 80 درجة |
| إمدادات الطاقة: | 12 ~ 36 فولت، قياسي 24 فولت | وسط القياس: | سائل، ماء، زيت |
| إبراز: | جهاز استشعار مستوى خزان الوقود الغائم 4-20mA,جهاز استشعار مستوى خزان الوقود الغائم 4.5 فولت,BH93420-III جهاز استشعار مستوى خزان مياه الوقود,Submersible Fuel Tank Level Sensor 4.5V,BH93420-III Fuel Water Tank Level Sensor |
||

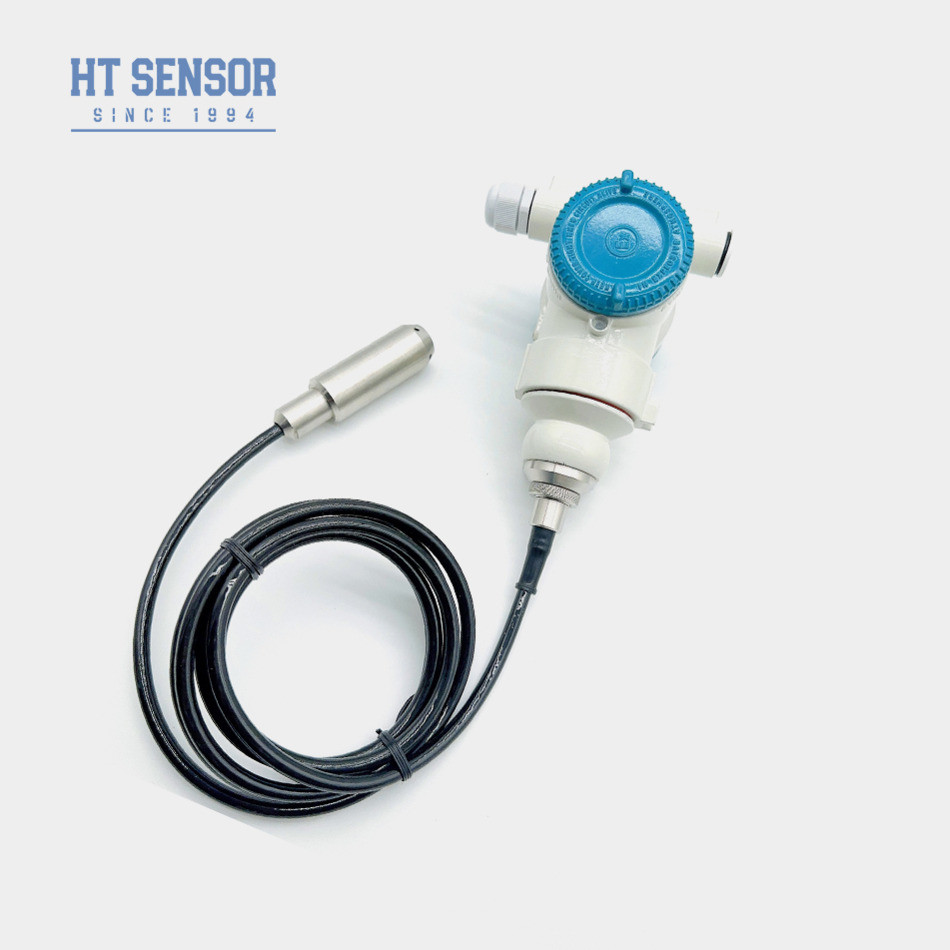

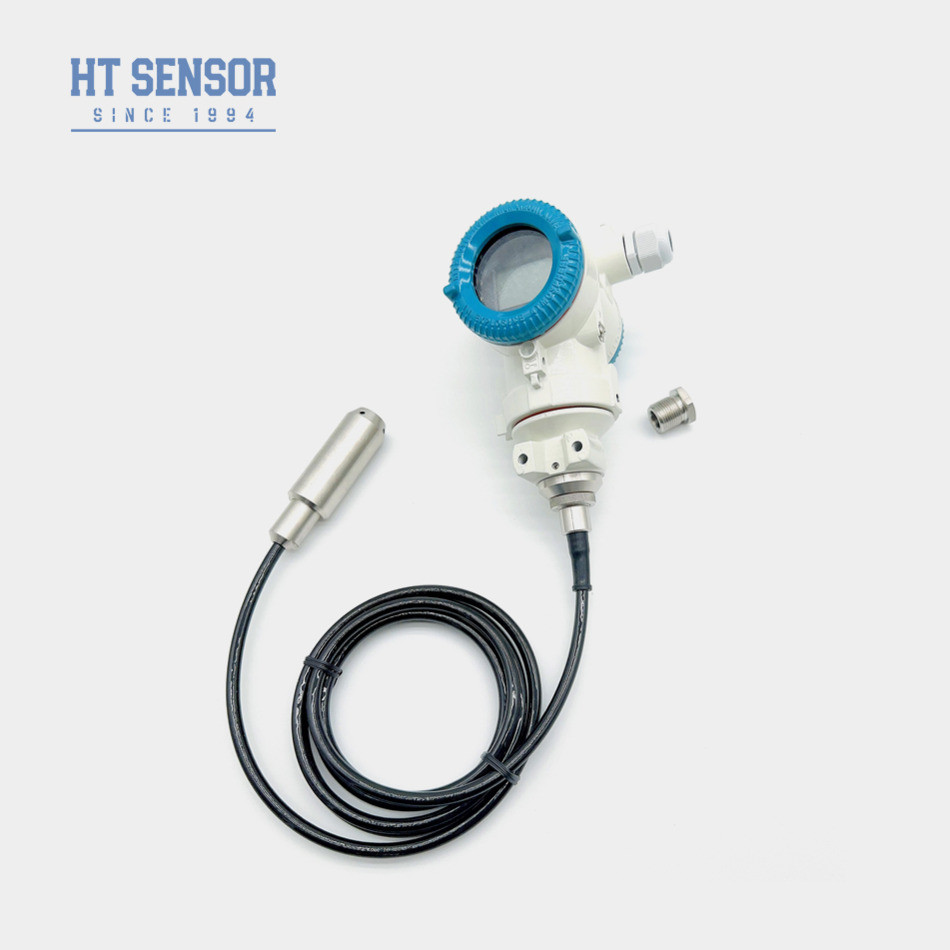

بهـ93420جهاز إرسال مستوى السائل القابل للغوص
إدخال ناقل مستوى السائل:
جهاز BH93420-III المغمور لقياس مستوى السائل هو جهاز قياس مستوى السائل يستخدم مكونات مستشعرات الضغط المستوردة عالية الجودة.يستخدم على نطاق واسع في تطبيقات مختلفة مثل إمدادات المياه الحضرية والصرف الصحي، محطات معالجة المياه، الخزانات، الأنهار والمحيطات، خزانات تخزين النفط، فضلا عن صناعات البترول والكيماويات والطاقة الكهربائية.
خصائص المنتجمن ناقل مستوى السائل:
1الإشارة التناظرية أو الرقمية
2مجموعة متنوعة من إشارات الخروج
3كابل PE أو PU اختياري.
التطبيقاتمن ناقل مستوى السائل:
1متوافق مع 316LSS، السوائل غير التآكل
2مراقبة مستويات المياه في تطبيقات مختلفة مثل مياه الصرف الصحي والصناعية والبلدية، خزانات المياه، الآبار، الأنهار، مياه البحر، البحيرات، الخ
3قياس مستويات الوقود في ديزل وخزانات الوقود
| معايير الأداء | |
| نطاق القياس | 0~10m... 400m |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 2X النطاق المسموح به |
| الدقة @ 25oC | ± 0.1% (عادة) ± 0.2% (أكثر) |
| التكرار | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
| التهاب النفس | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
| الاستقرار على المدى الطويل | ± 0.15٪ F.S / سنة (حد أقصى.) |
| الانجراف في درجة الحرارة الصفر | ± 0.01%FS/oC ((> 100KPa) ، ± 0.02%FS/oC (≤ 100Kpa) |
| تحرك درجة حرارة الفترة | ± 0.01%FS/oC ((> 100KPa) ، ± 0.02%FS/oC (≤ 100Kpa) |
| درجة حرارة التعويض | 0 - 50 درجة مئوية (0-1m ، 0 - 2m) ، 0 - 70 درجة مئوية |
| درجة حرارة العمل | -20~80 درجة مئوية |
| درجة حرارة التخزين | -30~100 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| الصدمة | 100 غرام |
| مواد السكن | الألومنيوم المصبوب، الفولاذ المقاوم للصدأ 1Cr18Ni9Ti |
| مادة الحجاب الحاجز | 316L الفولاذ المقاوم للصدأ |
| مقاومة العزل | >= 100MΩ@100VDC |
| تصنيف مقاومة للانفجار | EXIALCT6 |
| تصنيف الحماية | IP68 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~ 1.6 كجم (بدون كابل) |
| مواد الكابلات | كابل البولي إيثيلين، البولي يوريثان، PTFE |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA مع هارت | 15 ~ 30VDC | 2 سلك |
| الاتصال الكهربائي | ||||
 |
4-20mA (هارت) |
1 | V+ | أحمر |
| 2 | ... في | أصفر | ||
| 3 | NC | |||
| 4 | NC | |||
 |
4-20mA (هارت) |
1 | V+ | أحمر |
| 2 | ... في | أصفر | ||
| 3 | NC | |||
| 4 | NC | |||
 |
4-20mA (هارت) |
1 | V+ | أحمر |
| 2 | ... في | أصفر | ||
| 3 | الـ GND | |||
| 4 | NC | |||
| النظام الدليل | ||||||||||
| BHZ93420 | الرمز | المخطط البناء | ||||||||
| الثالث | جهاز إرسال مستوى السائل الذكي | |||||||||
| نطاق القياس | 0~10m... 400m | |||||||||
| الرمز | إمدادات الطاقة | |||||||||
| D1 | 24VDC | |||||||||
| الرمز | إشارة الخروج | |||||||||
| S1 | 4~20mADC | S2 | 4~20mADCمعهـالفن | |||||||
| الرمز | الاتصال الكهربائي | |||||||||
| B4 | 2088 العرض | |||||||||
| B5 | 3051 | |||||||||
| B6 | 3051A | |||||||||
| الرمز | نوع الضغط | |||||||||
| G | ضغط القياس | |||||||||
| أ | الضغط المطلق | |||||||||
| S | ضغط مرجعية مغلقة | |||||||||
| الرمز | مواد الكابلات | |||||||||
| C1 | PE | |||||||||
| C2 | الـ PU | |||||||||
| C3 | PTFE | |||||||||
