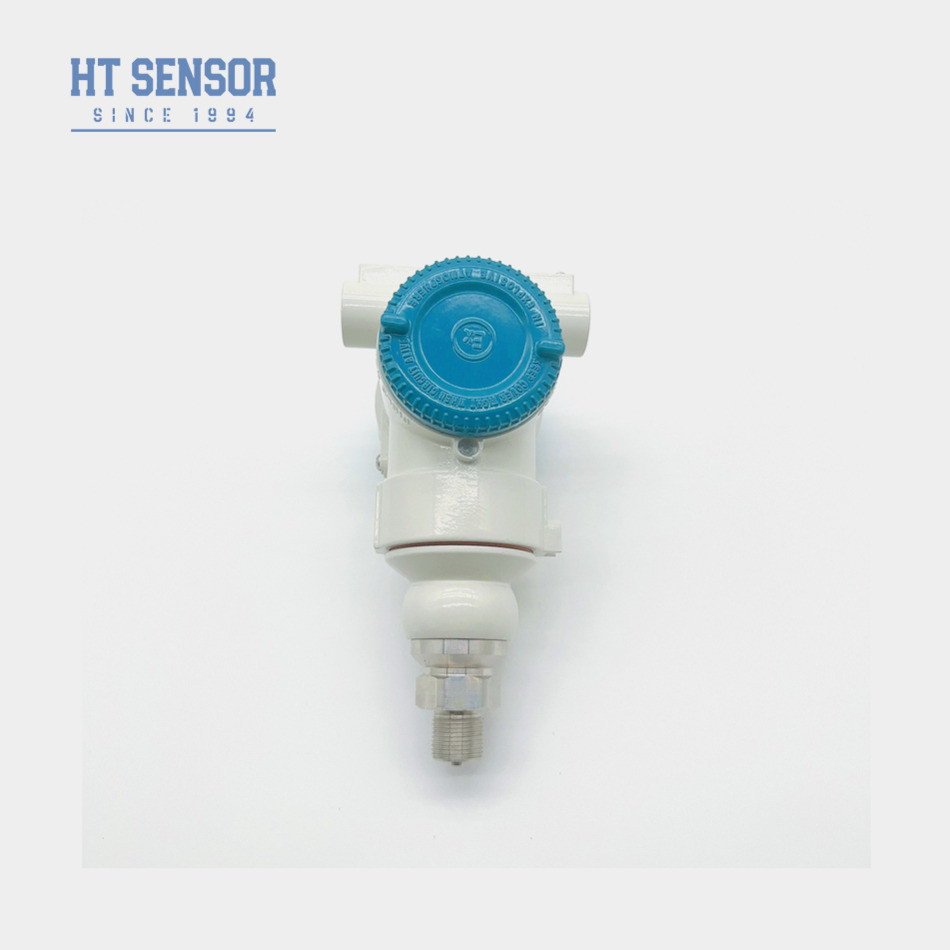

مزيج من الألومنيوم محول ضغط ذكي معزول من الانفجار جهاز استشعار ضغط ذكي
Product Details
| رقم الطراز: | جهاز نقل الضغط الذكي BP93420-III | نطاق الضغط: | -100 كيلو باسكال...0 كيلو باسكال ~10 كيلو باسكال...100 ميجا باسكال |
|---|---|---|---|
| درجة الدقة: | 0.25 في المئة F.S | إمدادات الطاقة: | 12 ~ 36 فولت، قياسي 24 فولت |
| نوع إشارة الخرج: | 4-20mA/RS485 | نوع الضغط: | مقياس/مطلق/مختوم |
| نوع الهيكل: | جهاز إرسال الضغط الذكي | وسط القياس: | السوائل والغاز والنفط |
| المواد: | سبائك الألومنيوم المصبوب | الضمان: | سنتان |
| إبراز |
محول ضغط ذكي من سبيكة الألومنيوم,محفظة مضادة للانفجار لمحول الضغط الذكي,جهاز استشعار الضغط الذكي 24VDC,Smart Pressure Transducer Explosion Proof Housing,24VDC Smart Pressure Sensor |
||
Product Description
هيكل مقاوم للانفجار من سبيكة الألومنيوم 4-20mA 24VDC مستشعر ناقل الضغط الذكي

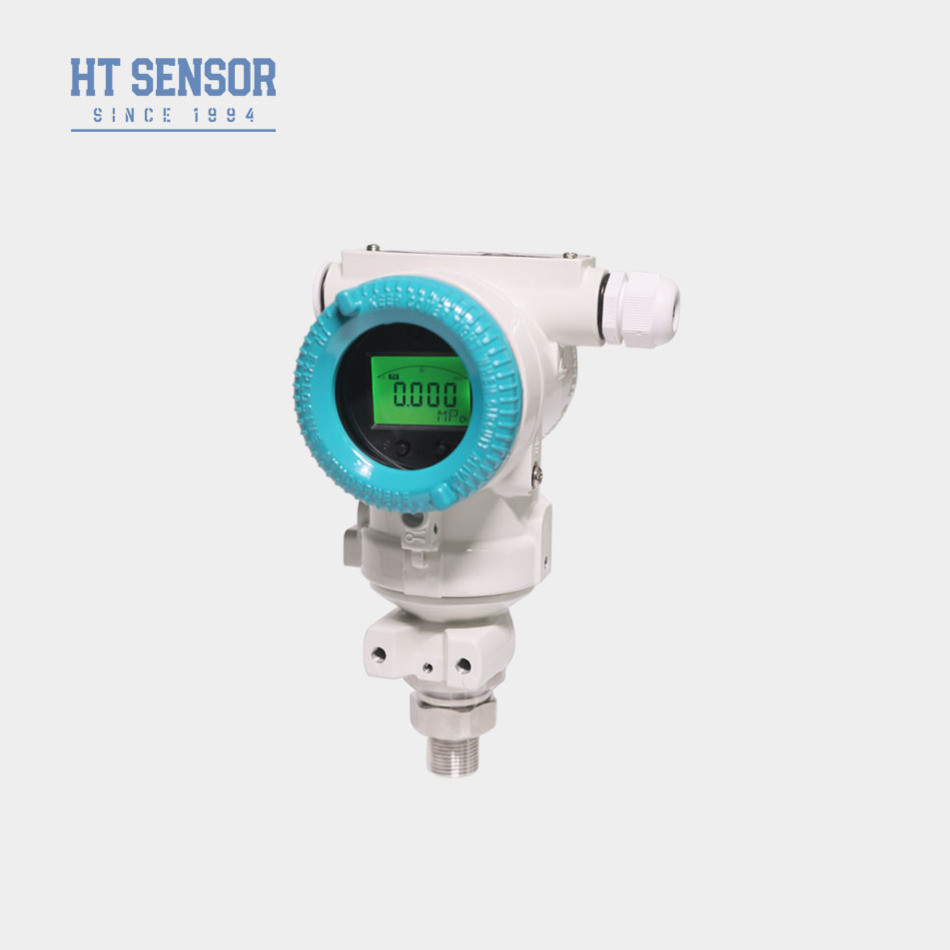

جهاز نقل الضغط الذكي BP93420-III
إدخال جهاز نقل الضغط الذكي:
جهاز نقل الضغط الرقمي الذكي BP93420-III هو جهاز متعدد الاستخدامات مصمم لقياس دقيق للسائل أو الغاز أو النفط.يستخدم جهاز الإرسال جهاز استشعار الضغط المقاوم للضغط مع الحجاب الحاجز المعزول من الفولاذ المقاوم للصدأ كعنصر استشعار للإشارةيوفر إعدادات الصفر والكاملة القياسية القابلة للتعديل ، جنبا إلى جنب مع خيارات إشارة الإخراج المختلفة لتلبية متطلبات التطبيقات المختلفة. مع دقة عالية واستقرار ،يقدم BP93420-III قراءات ضغط موثوقة ومتسقة بمرور الوقتوعلاوة على ذلك، فإنه يوفر خيارات تخصيص واسعة النطاق، مما يسمح لها أن تكون مصممة خصيصا لاحتياجات محددة فيما يتعلق المدى والدقة، وإخراج إشارة.
خصائص المنتجمن جهاز إرسال ضغط ذكي:
1نطاق القياس: -100kPa ~ 0 ~ 10kPa... 100MPa
2أشكال إشارة الخروج المختلفة
3دقة عالية
4. سكن مضاد للانفجارات
التطبيقاتمن جهاز إرسال ضغط ذكي:
1مفتاح الضغط والنظام الهيدروليكي
2قياس ضغط الغاز والسائل
3التحكم في العملية
| معايير أداء جهاز نقل الضغط الذكي | |
| نطاق القياس | - 100 كيلو بايت... 0 كيلو بايت ~ 10 كيلو بايت... 100MPa |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25oC | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| التكرار | ≤ ± 0.1% FS |
| التهاب النفس | ≤ ± 0.1% FS |
| الاستقرار على المدى الطويل | ± 0.1%F.S/year ((العادي) ± 0.2%F.S/year ((الحد الأقصى |
| الانحراف في درجة حرارة النقطة الصفرية | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| استجابة التردد | 2.4Khz |
| درجة حرارة التعويض | 0-70oC ((≤10mpa، قابلة للتخصيص) |
| درجة حرارة العمل | -20 درجة مئوية إلى 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | سبيكة الألومنيوم |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | Ex db IIC T6 جيجابايت |
| تصنيف الحماية | IP65 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~ 1.2 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 أسلاك |
|
| 0/1 ~ 5 فولت | ||
| 0/1~10 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC | |
| بروتوكول الاتصال RS485 | 3.6 ~ 30 فولت / بطارية | 4 أسلاك |
| نصائح الطلب |
2.لاحظ أن المنتجات من النوع المقاوم للانفجار لا تشمل رؤوس العرض الرقمية.
3.إذا طلبت أجهزة إرسال مع رأس شاشة LCD أو LED، تأكد من أن مصدر الطاقة للجهاز لا يقل عن 20VDC.
| دليل الطلب | ||||||||
| BP93420XX | ناقل الضغط | |||||||
| الرمز | المخطط البناء | |||||||
| IB | ناقل الضغط العام | القرن التاسع | عرض جهاز نقل الضغط | |||||
| إيه | جهاز نقل ضغط الطيران المقاوم للصدمات | IIC/III | الصناعية العامة/ جهاز إرسال الضغط على الشاشة | |||||
| إذا | ناقل الضغط المقاوم للرطوبة | IIE/IIIE | جهاز نقل الضغط العام / العرض | |||||
| في | مكيف الهواء جهاز نقل ضغط مخصص | |||||||
| IC | ناقل الضغط عالي الحرارة | |||||||
| IQ/IQT | الحجاب الحاجز الكبير / ناقل الضغط عالي درجة الحرارة | |||||||
| نطاق القياس | - 100 كيلو بايت... 0 كيلو بايت ~ 35 كيلو بايت... 3.5MPa | |||||||
| (0-X) Kpa أو MPa | إكس: يشير إلى نطاق القياس الفعلي | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| الرمز | اتصال الضغط | |||||||
| J1 | M20 × 1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | غيرها | |||||||
| الرمز | الاتصال الكهربائي | |||||||
| B1 | هيرشمان | |||||||
| B2 | مغلق PG7 | |||||||
| B3 | مخرج الكابلات المغلقة | |||||||
| B4 | 2088 غطاء صناعي | |||||||
| B5 | 2088 غطاء صناعي مع عرض | |||||||
| B6 | غيرها | |||||||
| الرمز | نوع الضغط | |||||||
| G | ضغط القياس | |||||||
| أ | الضغط المطلق | |||||||
| S | ضغط مرجعية مغلقة | |||||||
