محول ضغط رقمي ذكي 24VDC محول ضغط رقمي 4-20mA مع شاشة رقمية
Product Details
| رقم الطراز: | BP93420-III | نطاق الضغط: | -100 كيلو باسكال...0 كيلو باسكال ~10 كيلو باسكال...100 ميجا باسكال |
|---|---|---|---|
| درجة الدقة: | 0.25 في المئة F.S | إمدادات الطاقة: | 12 ~ 36 فولت، قياسي 24 فولت |
| نوع إشارة الخرج: | التناظرية الرقمية | نوع الضغط: | المقياس، الضغط المطلق، الضغط المختوم |
| نوع الهيكل: | جهاز إرسال الضغط الذكي | وسط القياس: | السوائل والغاز والنفط |
| المواد: | سبائك الألومنيوم المصبوب | الضمان: | سنتان |
| إبراز |
محول ضغط رقمي ذكي 24VDC,محول ضغط 4mA مع شاشة رقمية,محول ضغط 20mA مع شاشة رقمية,4mA Pressure Transducer With Digital Display,20mA Pressure Transducer With Digital Display |
||
Product Description
4-20mA 24VDC ناقل الضغط الذكي جهاز استشعار الضغط الرقمي مع العرض

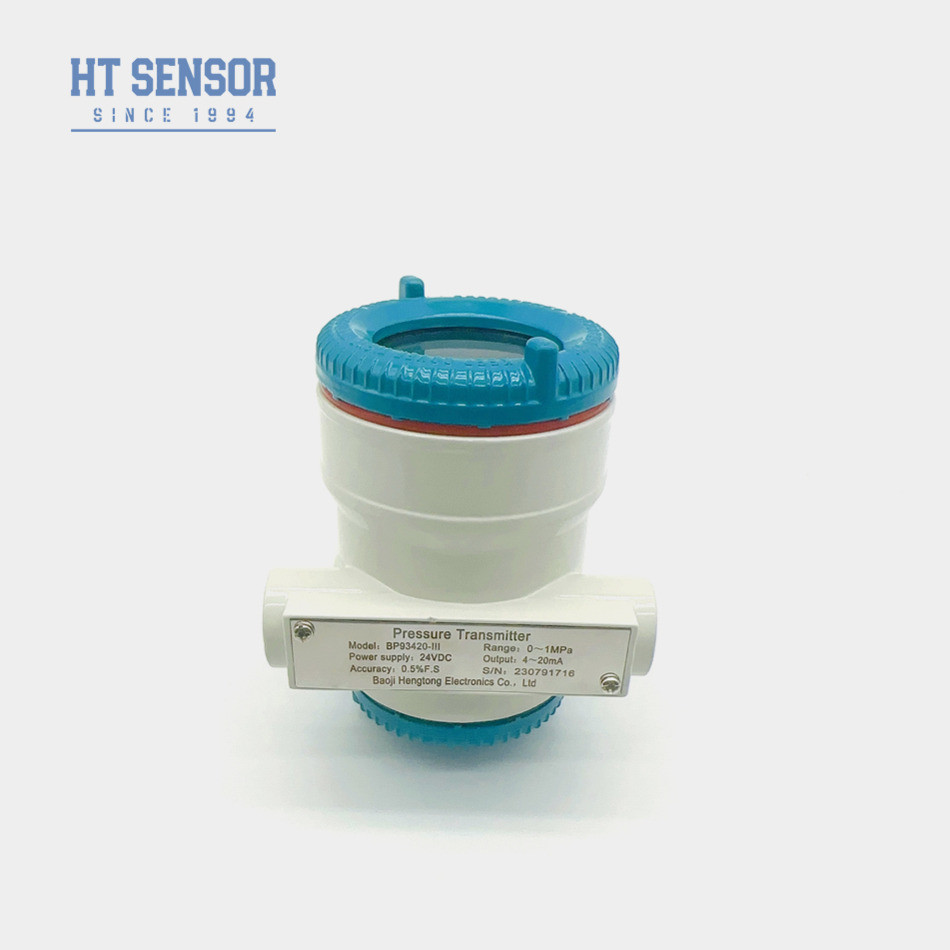

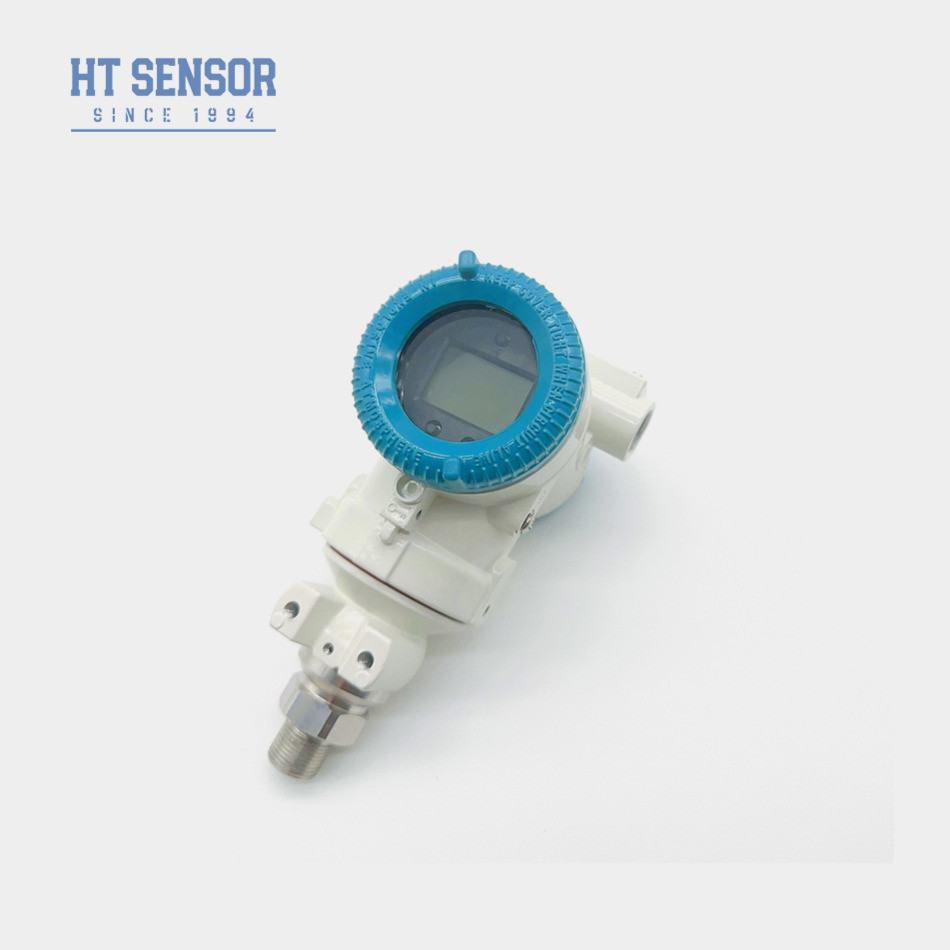

جهاز نقل الضغط الذكي BP93420-III
إدخال جهاز نقل الضغط الذكي:
جهاز إرسال الضغط الرقمي الذكي BP93420-III هو جهاز يقيس بدقة ضغط السوائل أو الغازات أو البخار.إنه جهاز نقل ضغط متعدد الاستخدامات يقدم إعدادات الصفر والكاملة القياسية، فضلا عن مجموعة متنوعة من خيارات إشارة الإخراج لتلبية احتياجات التطبيقات المختلفة. تم تصميم BP93420-III لتوفير مستويات عالية من الدقة والاستقرار،ضمان قراءات ضغط موثوقة ومتسقة مع مرور الوقتإنه جهاز إرسال ضغط قابل للتخصيص للغاية ويمكن تكوينه لتلبية متطلبات محددة للمدى والدقة وإشارة الإخراج.
خصائص المنتجمن جهاز إرسال ضغط ذكي:
1نطاق قياس واسع
2أشكال إشارة الخروج المختلفة
3نقطة الصفر القابلة للتعديل ومقياس كامل
4دقة عالية
التطبيقاتمن جهاز إرسال ضغط ذكي:
1البترول والكيمياء والمعادن والطاقة والهيدرولوجيا
2قياس الضغط والتحكم به
3الصناعة العامة
| معايير أداء جهاز نقل الضغط الذكي | |
| نطاق القياس | - 100 كيلو بايت... 0 كيلو بايت ~ 10 كيلو بايت... 100MPa |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25oC | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| التكرار | ≤ ± 0.1% FS |
| التهاب النفس | ≤ ± 0.1% FS |
| الاستقرار على المدى الطويل | ± 0.1%F.S/year ((العادي) ± 0.2%F.S/year ((الحد الأقصى |
| الانحراف في درجة حرارة النقطة الصفرية | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| استجابة التردد | 2.4Khz |
| درجة حرارة التعويض | 0-70oC ((≤10mpa، قابلة للتخصيص) |
| درجة حرارة العمل | -20 درجة مئوية إلى 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | سبيكة الألومنيوم |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | Ex db IIC T6 جيجابايت |
| تصنيف الحماية | IP65 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~ 1.2 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 أسلاك |
|
| 0/1 ~ 5 فولت | ||
| 0/1~10 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC | |
| بروتوكول الاتصال RS485 | 3.6 ~ 30 فولت / بطارية | 4 أسلاك |
| نصائح الطلب |
2عند وضع الطلب، يرجى ملاحظة أن المنتجات من نوع مقاومة للانفجار لا تشمل رؤوس العرض الرقمي.
3عند طلب أجهزة الإرسال مع رأس شاشة LCD أو LED ، يجب ألا يكون مصدر الطاقة للمرسل أقل من 20VDC.
4. بالنسبة لمتطلبات خاصة مثل الاهتزاز القوي، قوة الاصطدام الفوري، التداخل الكهرومغناطيسي القوي أو ترددات الراديو، يرجى إبلاغ شركتنا وتحديدها في النظام.
| دليل الطلب | ||||||||
| BP93420XX | ناقل الضغط | |||||||
| الرمز | المخطط البناء | |||||||
| IB | ناقل الضغط العام | القرن التاسع | عرض جهاز نقل الضغط | |||||
| إيه | جهاز نقل ضغط الطيران المقاوم للصدمات | IIC/III | الصناعية العامة/ جهاز إرسال الضغط على الشاشة | |||||
| إذا | ناقل الضغط المقاوم للرطوبة | IIE/IIIE | جهاز نقل الضغط العام / العرض | |||||
| في | مكيف الهواء جهاز نقل ضغط مخصص | |||||||
| IC | ناقل الضغط عالي الحرارة | |||||||
| IQ/IQT | الحجاب الحاجز الكبير / ناقل الضغط عالي درجة الحرارة | |||||||
| نطاق القياس | - 100 كيلو بايت... 0 كيلو بايت ~ 35 كيلو بايت... 3.5MPa | |||||||
| (0-X) Kpa أو MPa | إكس: يشير إلى نطاق القياس الفعلي | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||

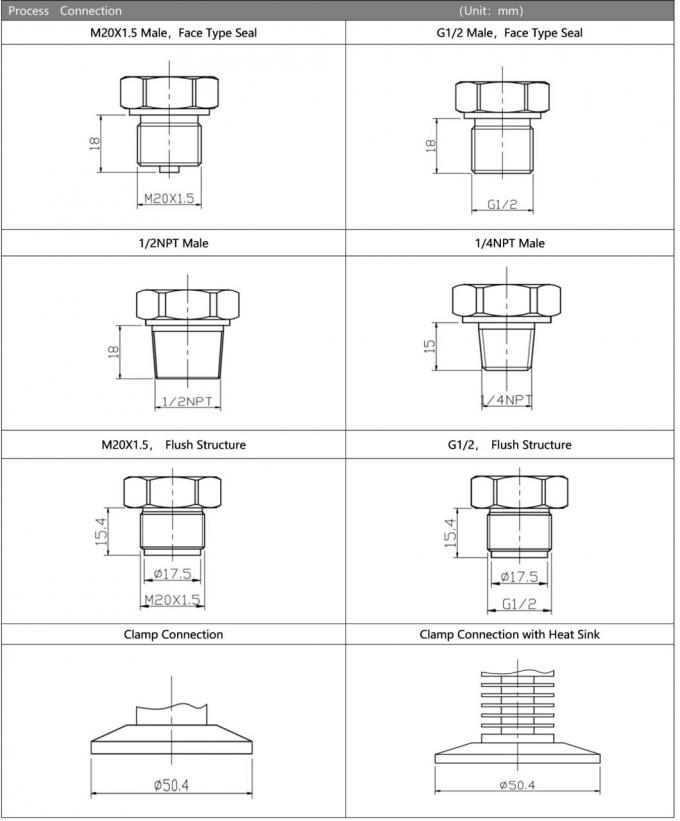

| الرمز | اتصال الضغط | |||||||
| J1 | M20 × 1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | غيرها | |||||||
| الرمز | الاتصال الكهربائي | |||||||
| B1 | هيرشمان | |||||||
| B2 | مغلق PG7 | |||||||
| B3 | مخرج الكابلات المغلقة | |||||||
| B4 | 2088 غطاء صناعي | |||||||
| B5 | 2088 غطاء صناعي مع عرض | |||||||
| B6 | غيرها | |||||||
| الرمز | نوع الضغط | |||||||
| G | ضغط القياس | |||||||
| أ | الضغط المطلق | |||||||
| S | ضغط مرجعية مغلقة | |||||||
الأسئلة الشائعة:
لتوصية لك بأفضل جهاز استشعار، يرجى إعطاءنا المعلومات أدناه.
1درجة حرارة العمل: -40 ~ 125 درجة مئوية
2-مدى الاختبار؟
3مخرج: 4-20mA، RS485 أو غيرها؟
4المسمار: G1/4، 1/4NPT، R1/4، M20 * 1.5?
5اتصال كهربائي (هيرشمان) ، (باكارد) ، مباشرة؟
6كمية الطلب: ?
