4-20mA 0.1%F.S ناقل الضغط الذكي أجهزة استشعار الضغط الرقمية مع الشاشة
Product Details
| رقم الطراز: | BP93420-III | نطاق الضغط: | -100 كيلو باسكال...0 كيلو باسكال ~10 كيلو باسكال...100 ميجا باسكال |
|---|---|---|---|
| درجة الدقة: | 0.5٪ ف.س. 0.25٪ ف.س. | القوة: | 12-36 فولت تيار مستمر |
| الناتج: | علبة 4-20mA مع HART | الوزن: | ~ 1.2 كجم |
| نوع الضغط: | المقياس، الضغط المطلق، الضغط المختوم | نوع الهيكل: | جهاز إرسال الضغط الذكي |
| وسط القياس: | السوائل والغاز والنفط | المواد: | سبائك الألومنيوم المصبوب |
| إبراز |
0.1% F.S جهاز نقل الضغط الذكي,جهاز نقل الضغط الذكي 4-20mA,0أجهزة استشعار الضغط الرقمية مع شاشة,4-20mA Smart Pressure Transmitter,0.1%F.S Digital Pressure Sensors With Display |
||
Product Description
4-20mA 0.1%F.S ناقل ضغط ذكي مستشعر ضغط رقمي مع شاشة عرض

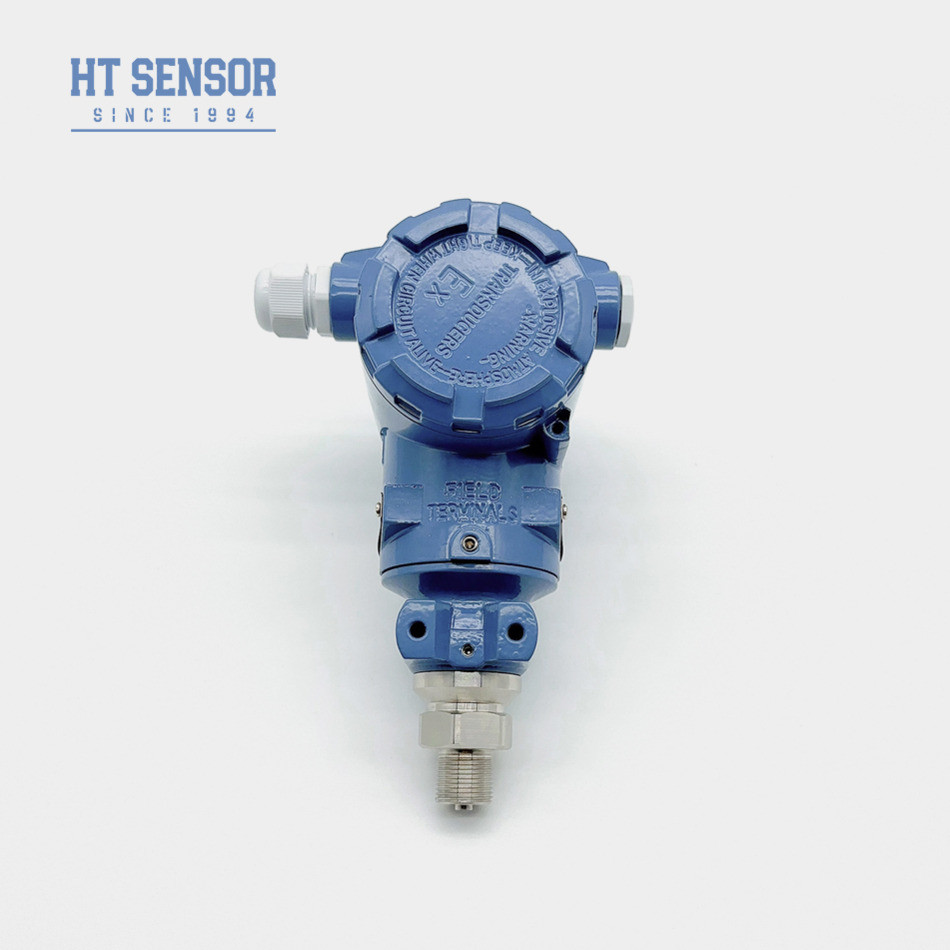

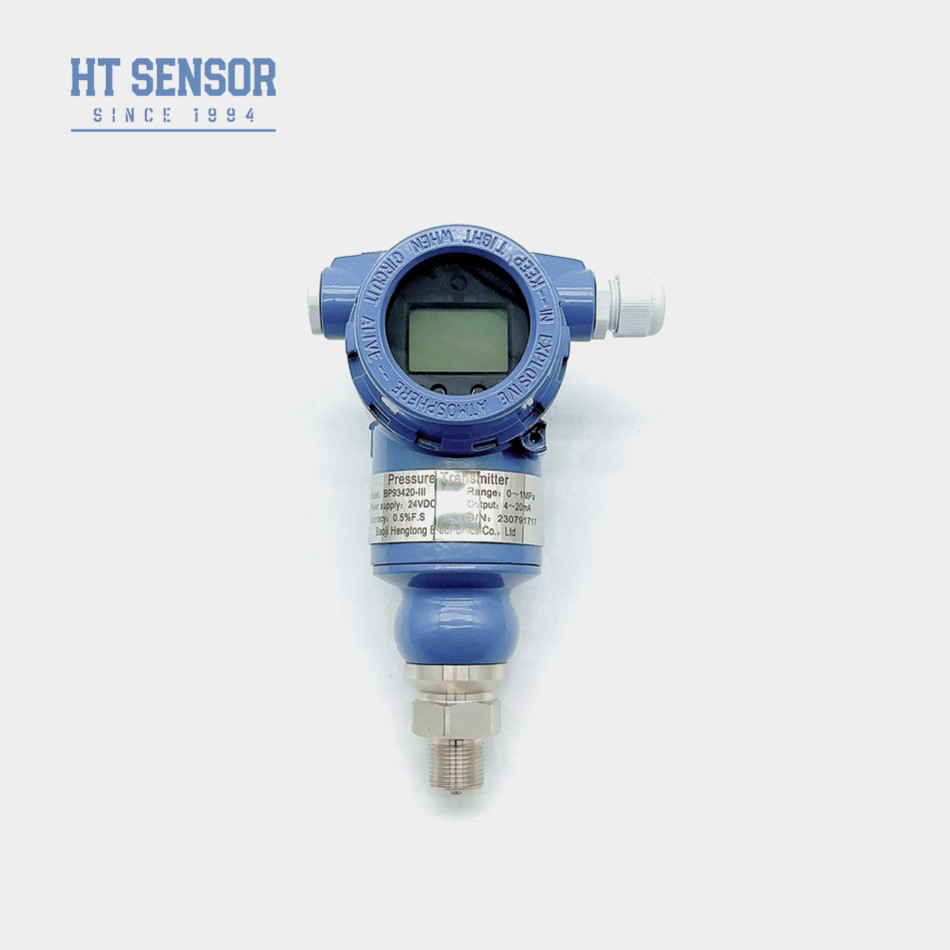

جهاز نقل الضغط الذكي BP93420-III
إدخال جهاز نقل الضغط الذكي:
جهاز نقل الضغط الرقمي الذكي BP93420-III يتكون من مستشعر ذكي ولوحة إلكترونية ذكية. يشمل المستشعر الذكي مستشعر سعة،دائرة اكتشاف الحجاب الحاجز القياسية، جهاز استشعار درجة الحرارة ودوائر تعويض درجة الحرارة، الخ لوحة الدوائر الذكية تتكون من جهاز تحكم كمبيوتر صغير ودوائر الطرفية،إكمال إشارة الضغط إلى إشارة كهربائيةتستخدم لقياس ضغط السائل أو الغاز أو البخار.
خصائص المنتجمن جهاز إرسال ضغط ذكي:
1نطاق قياس واسع
2أشكال إشارة الخروج المختلفة
3نقطة الصفر القابلة للتعديل ومقياس كامل
4دقة عالية واستقرار
التطبيقاتمن جهاز إرسال ضغط ذكي:
1البترول والكيمياء والمعادن والطاقة والهيدرولوجيا
2قياس الضغط والتحكم فيه في بيئات صناعية خارجية قاسية
| معايير أداء جهاز نقل الضغط الذكي | |
| نطاق القياس | - 100 كيلو بايت... 0 كيلو بايت ~ 10 كيلو بايت... 100MPa |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25oC | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| التكرار | ≤ ± 0.1% FS |
| التهاب النفس | ≤ ± 0.1% FS |
| الاستقرار على المدى الطويل | ± 0.1%F.S/year ((العادي) ± 0.2%F.S/year ((الحد الأقصى |
| الانحراف في درجة حرارة النقطة الصفرية | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| استجابة التردد | 2.4Khz |
| درجة حرارة التعويض | 0-70oC ((≤10mpa، قابلة للتخصيص) |
| درجة حرارة العمل | -20 درجة مئوية إلى 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | سبيكة الألومنيوم |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | Ex db IIC T6 جيجابايت |
| تصنيف الحماية | IP65 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~ 1.2 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 أسلاك |
|
| 0/1 ~ 5 فولت | ||
| 0/1~10 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC | |
| بروتوكول الاتصال RS485 | 3.6 ~ 30 فولت / بطارية | 4 أسلاك |
| نصائح الطلب |
2عند وضع الطلب، يرجى ملاحظة أن المنتجات من نوع مقاومة للانفجار لا تشمل رؤوس العرض الرقمي.
3عند طلب أجهزة الإرسال مع رأس شاشة LCD أو LED ، يجب ألا يكون مصدر الطاقة للمرسل أقل من 20VDC.
4لضمان التشغيل الموثوق به للمنتج ، يوصى بالمستخدمين بتثبيت أجهزة حماية من البرق في الموقع والتأكد من أن المنتج وإمدادات الطاقة موثوق بها.
5نطاق درجة حرارة العمل المسموح بها للخاتم O-ring من المطاط الفلوروي هو -20oC إلى 250oC. عندما تكون درجة حرارة العمل للمنتج أقل من -20oC ، فمن الضروري اختيار ختم O-ring EPDM.
6. بالنسبة لمتطلبات خاصة مثل الاهتزاز القوي، قوة الاصطدام الفوري، التداخل الكهرومغناطيسي القوي أو ترددات الراديو، يرجى إبلاغ شركتنا وتحديدها في النظام.
| دليل الطلب | ||||||||
| BP93420XX | ناقل الضغط | |||||||
| الرمز | المخطط البناء | |||||||
| IB | ناقل الضغط العام | القرن التاسع | عرض جهاز نقل الضغط | |||||
| إيه | جهاز نقل ضغط الطيران المقاوم للصدمات | IIC/III | الصناعية العامة/ جهاز إرسال الضغط على الشاشة | |||||
| إذا | ناقل الضغط المقاوم للرطوبة | IIE/IIIE | جهاز نقل الضغط العام / العرض | |||||
| في | مكيف الهواء جهاز نقل ضغط مخصص | |||||||
| IC | ناقل الضغط عالي الحرارة | |||||||
| IQ/IQT | الحجاب الحاجز الكبير / ناقل الضغط عالي درجة الحرارة | |||||||
| نطاق القياس | - 100 كيلو بايت... 0 كيلو بايت ~ 35 كيلو بايت... 3.5MPa | |||||||
| (0-X) Kpa أو MPa | إكس: يشير إلى نطاق القياس الفعلي | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| الرمز | اتصال الضغط | |||||||
| J1 | M20 × 1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | غيرها | |||||||
| الرمز | الاتصال الكهربائي | |||||||
| B1 | هيرشمان | |||||||
| B2 | مغلق PG7 | |||||||
| B3 | مخرج الكابلات المغلقة | |||||||
| B4 | 2088 غطاء صناعي | |||||||
| B5 | 2088 غطاء صناعي مع عرض | |||||||
| B6 | غيرها | |||||||
| الرمز | نوع الضغط | |||||||
| G | ضغط القياس | |||||||
| أ | الضغط المطلق | |||||||
| S | ضغط مرجعية مغلقة | |||||||
الأسئلة الشائعة:
لتوصية لك بأفضل جهاز استشعار، يرجى إعطاءنا المعلومات أدناه.
1درجة حرارة العمل: -40 ~ 125 درجة مئوية
2-مدى الاختبار؟
3مخرج: 4-20mA، RS485 أو غيرها؟
4المسمار: G1/4، 1/4NPT، R1/4، M20 * 1.5?
5اتصال كهربائي (هيرشمان) ، (باكارد) ، مباشرة؟
6كمية الطلب: ?
