غازات غير قابلة للتآكل جهاز استشعار ضغط الحجاب الحاجز جهاز إرسال ضغط سائل
Product Details
| النموذج رقم: | بي بي اتش تي24 | النطاق: | 0-10kpa~35Mpa |
|---|---|---|---|
| القوة: | 5vdc /10-32vdc | انتاج |: | 0.5-4.5VDC /4-20mA /0-10VDC وهكذا |
| الاتصال: | الخيط:G1/2 1/2NPT وهلم جرا | نوع الضغط: | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| النوع: | مستشعر ضغط الحجاب الحاجز | وسط القياس: | سائل، غاز، صمغ للمشروبات وما إلى ذلك |
| إبراز |
جهاز استشعار ضغط الحجاب الحاجز للغازات غير السامة,جهاز استشعار ضغط الحجاب الحاجز ISO9001,ناقل الضغط السائل للغازات غير السامة,Flush Diaphragm Pressure Sensor ISO9001,Non Corrosive Gases Liquid Pressure Transmitter |
||
Product Description

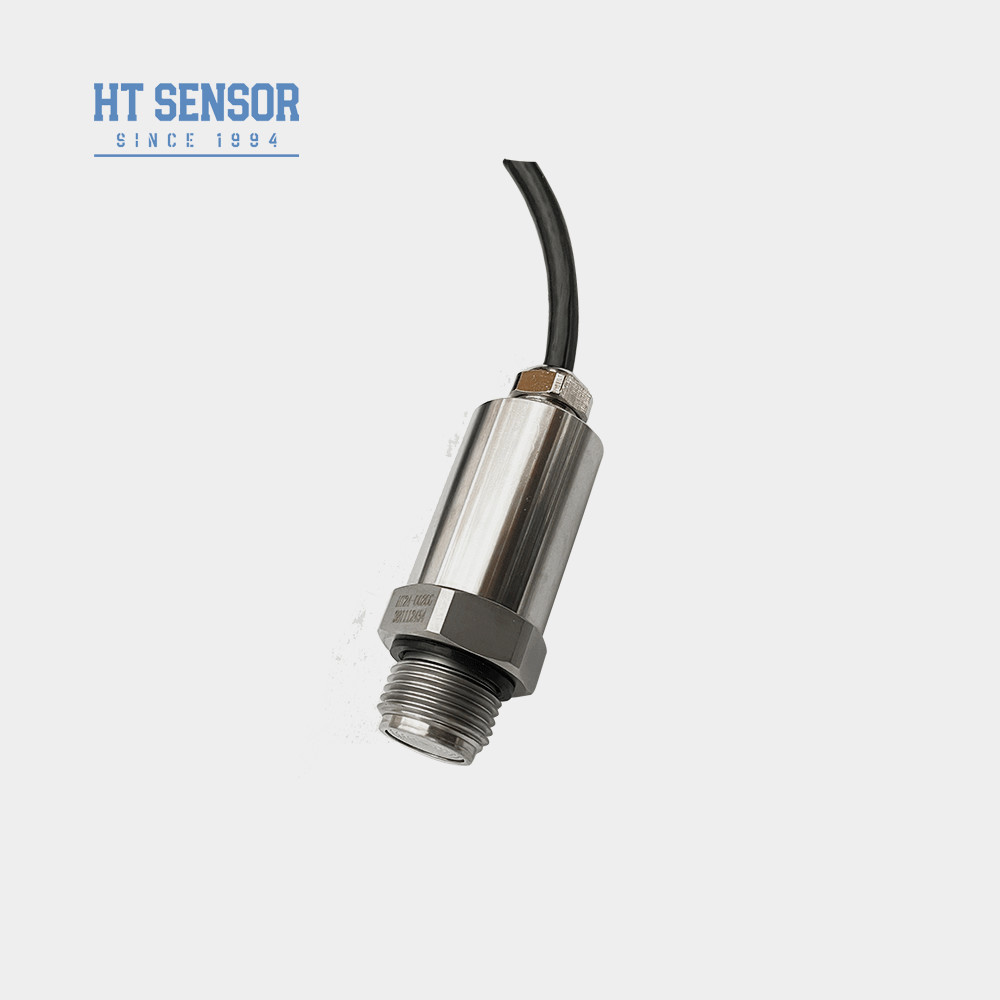

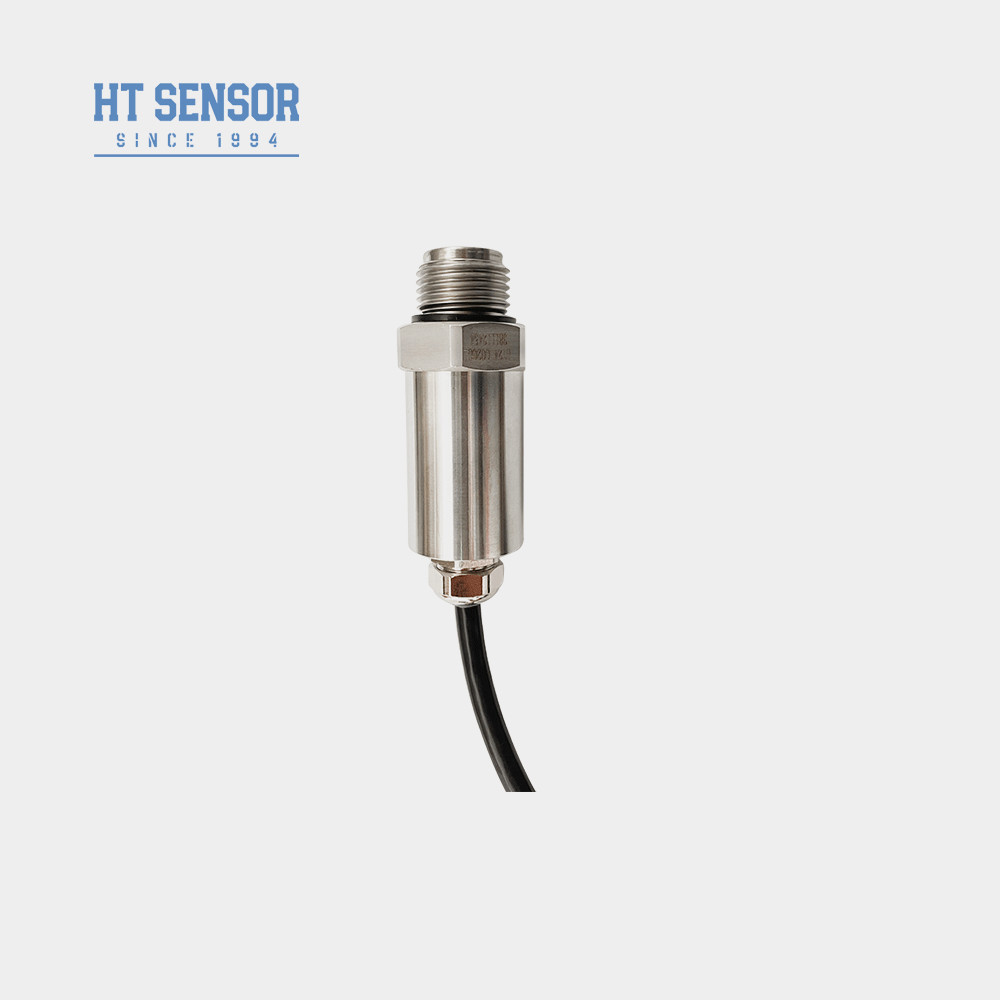

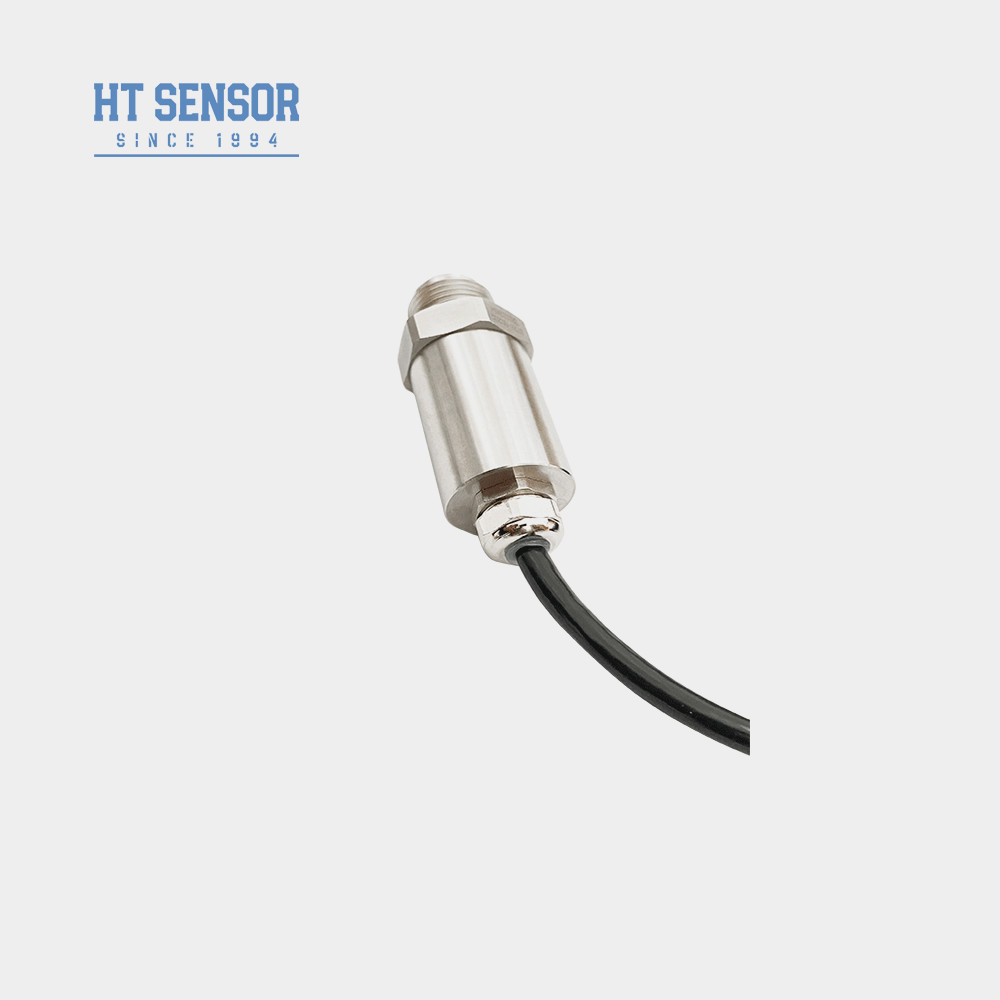

جهاز استشعار ضغط الحجاب الحاجز BPHT24 لغير الغازات والسوائل السامة
جهاز نقل الضغط BPHT24
إدخال جهاز استشعار ضغط الحجاب الحاجز:
جهاز إرسال مستشعر ضغط الحجاب الحاجز BPHT24 مع فيلم مسطح متداول هو مستشعر شائع الاستخدام في أنظمة التحكم في الأتمتة الصناعية.يمكنه تحويل إشارات الضغط إلى إشارات كهربائية قياسية. تصميمه المتداخل يجعل التثبيت مريحًا جدًا ، في حين أن هيكل الفيلم المسطح يوفر نتائج قياس أكثر استقراراً. بالإضافة إلى ذلك ، يحتوي هذا المستشعر أيضًا على دقة عالية وموثوقية عالية ،وخصائص أخرى، ويستخدم على نطاق واسع في مختلف تطبيقات قياس الضغط.
خصائص المنتجمن جهاز استشعار ضغط الحجاب الحاجز:
1خيارات مختلفة لجهاز التواصل الضغط
2مصممة للتطبيقات الصحية لمنع التوسع المتوسط
3دقة عالية مع هيكل الفولاذ المقاوم للصدأ بالكامل
4من السهل تنظيفه
التطبيقاتمن جهاز استشعار ضغط الحجاب الحاجز:
1مناسبة لقياس الغازات السائلة غير السامة مع 316L.
2مثالي لحماية البيئة والصناعات الكيميائية.
3تستخدم في الصناعات البحرية والطيران.
4مناسبة للاستخدام في الصناعات الطبية والصيدلانية الحيوية ونظافة الأغذية.
| معايير الأداءمن جهاز استشعار ضغط الحجاب الحاجز | |
| نطاق القياس | 0~35Kpa...~20MPa |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25oC | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| قابلية التكرار والهستيريس | 0.02% F.S. ((النوع) 0.05% F.S. ((الحد الأقصى) |
| الاستقرار على المدى الطويل | ± 0.1%F.S/year ((النموذجية) ± 0.2%F.S/year ((الحد الأقصى) |
| الانحراف في درجة حرارة النقطة الصفرية | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| استجابة التردد | 2.4Khz |
| درجة حرارة التعويض | 0-70oC ((≤10mpa، قابلة للتخصيص) |
| درجة حرارة العمل | -20 درجة مئوية إلى 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | Ex db IIC T6 جيجابايت |
| تصنيف الحماية | IP65 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~ 0.15 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 أسلاك |
|
| 0/1 ~ 5 فولت | ||
| 0/1~10 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC | |
| بروتوكول الاتصال RS485 | 3.6 ~ 30 فولت / بطارية | 4 أسلاك |
| المخطط البناءمن جهاز استشعار ضغط الحجاب الحاجز | |
| البعد | |
| نصائح الطلب |
- يرجى التأكد من أن الوسط المختبر متوافق مع الجزء الذي يلامس المنتج قبل إجراء اختيار.
- لاحظ أن المنتجات المقاومة للانفجار لا تأتي مع رؤوس العرض الرقمي عند وضع الطلب.
- عند طلب جهاز إرسال مع رأس عرض LCD أو LED ، تأكد من أن مصدر الطاقة ليس أقل من 20VDC.
- من أجل التشغيل الموثوق به ، يوصى بتثبيت أجهزة حماية من البرق في الميدان وضمان الترسيم السليم للمنتج وإمدادات الطاقة.
- نطاق درجة حرارة التشغيل المسموح به لخاتم O من المطاط الفلوريني هو من -20 درجة مئوية إلى 250 درجة مئوية. إذا كانت درجة حرارة التشغيل أقل من -20 درجة مئوية، يرجى اختيار حلقة O من EPDM.
- طول الكابل الافتراضي هو 1.5m ، وهناك ثلاثة مواد كابل للاختيار من بينها. إذا لم يتم إعطاء تعليمات خاصة ، فسيتم استخدام مواد كابل البولي إيثيلين.إذا كنت بحاجة إلى مادة مختلفة من الكابلات، من فضلك حددها في الترتيب
- إذا كانت هناك متطلبات خاصة مثل الاهتزاز القوي ، أو قوة الاصطدام الفوري ، أو التداخل الكهرومغناطيسي أو الراديوي القوي ، فيرجى إبلاغنا وإشارة ذلك في الطلب.
| دليل الطلبمن جهاز استشعار ضغط الحجاب الحاجز | ||||||||
| BPHT24 | ناقل الضغط | |||||||
| الرمز | المخطط البناء | |||||||
| القرن التاسع | عرض جهاز نقل الضغط | IIC/III | الصناعية العامة/ جهاز إرسال الضغط على الشاشة | |||||
| T | ناقل الضغط المقاوم لدرجات الحرارة العالية | |||||||
| نطاق القياس | 0~35Kpa...~20MPa | |||||||
| (0-X) Kpa أو MPa | إكس: يشير إلى نطاق القياس الفعلي | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| الرمز | اتصال الضغط | |||||||
| J1 | M20 × 1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | غيرها | |||||||
| الرمز | الاتصال الكهربائي | |||||||
| B1 | هيرشمان | |||||||
| B2 | مغلق PG7 | |||||||
| B3 | مخرج الكابلات المغلقة | |||||||
| B4 | 2088 غطاء صناعي | |||||||
| B5 | 2088 غطاء صناعي مع عرض | |||||||
| B6 | غيرها | |||||||
| الرمز | نوع الضغط | |||||||
| G | ضغط القياس | |||||||
| أ | الضغط المطلق | |||||||
| S | ضغط مرجعية مغلقة | |||||||
الأسئلة الشائعة:
س1: هل أنت شركة تصنيع؟
ج1: نحن مصنعون مع أكثر من 29 عاما من الخبرة.
س2: منتج مخصص
ج2: نحن نقدم خدمات OEM و تصميم مخصص.
س3: ضمان الجودة
A3: منتجاتنا لديها ضمان محدود من 12 إلى 18 شهرًا من تاريخ الشحن إلى المشتري الأصلي. ستقوم Hengtong باستبدال أو إصلاح المنتجات المعيبة مجانًا.هذا الضمان لا ينطبق على أي وحدات تم تعديلهاإساءة استخدام، إهمال.
Q4: الشحن والتعبئة
A4: يتم شحن المنتجات عادة عن طريق الشحن السريع الدولي بما في ذلك UPS,FedEx,DHL و INT للشحن المدفوع مسبقًا،يمكنك أيضًا استخدام حساب الشحن الخاص بك للاستلام،التعبئة التجارية القياسية،بما في ذلك شهادة التفتيش.
السؤال5: اتصل بنا
A5: لدينا فريق مبيعات نشط وذو خبرة لخدمة لك على السؤال الفني والمسألة التجارية. فقط اترك لنا رسالة أو انقر على الخدمة عبر الإنترنت.
