| مكان المنشأ: | باوجى، الصين |
|---|---|
| اسم العلامة التجارية: | HT sensor |
| إصدار الشهادات: | CE,RoHs,ISO9001 |
| رقم الموديل: | بي بي 157 |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | negotiable |
| تفاصيل التغليف: | حزمة التصدير القياسية |
| وقت التسليم: | 5-8 أيام عمل |
| شروط الدفع: | ويسترن يونيون ، L / C ، T / T |
| القدرة على العرض: | 5000 قطعة / شهر |
| رقم الطراز: | بي بي 157 | درجة حرارة التعويض: | -10 ~ 100 درجة مئوية |
|---|---|---|---|
| مواد الإسكان: | 304 سس | نوع الضغط: | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الأصل: | باوجي ، الصين | النوع: | مستشعر السيراميك |
| وسط القياس: | غاز أو سائل | نطاق الضغط: | 0 كيلو باسكال ~ 10 كيلو باسكال...20 ميجا باسكال |
| العلامات: | إكسياIICT6 | ||
| إبراز: | جهاز استشعار الضغط الصناعي ثلاثي الأسلاك 0.5VDC,مستشعر الضغط الصناعي 4.5VDC,4.5VDC محول ضغط دقيق,Industrial Pressure Sensor 4.5VDC,4.5VDC High Accuracy Pressure Transducer |
||

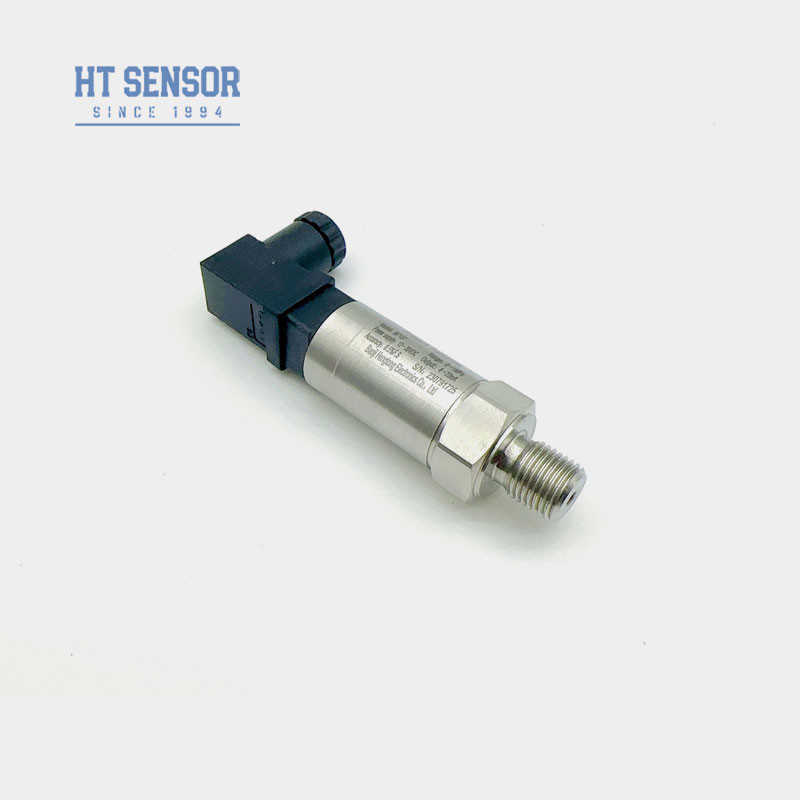

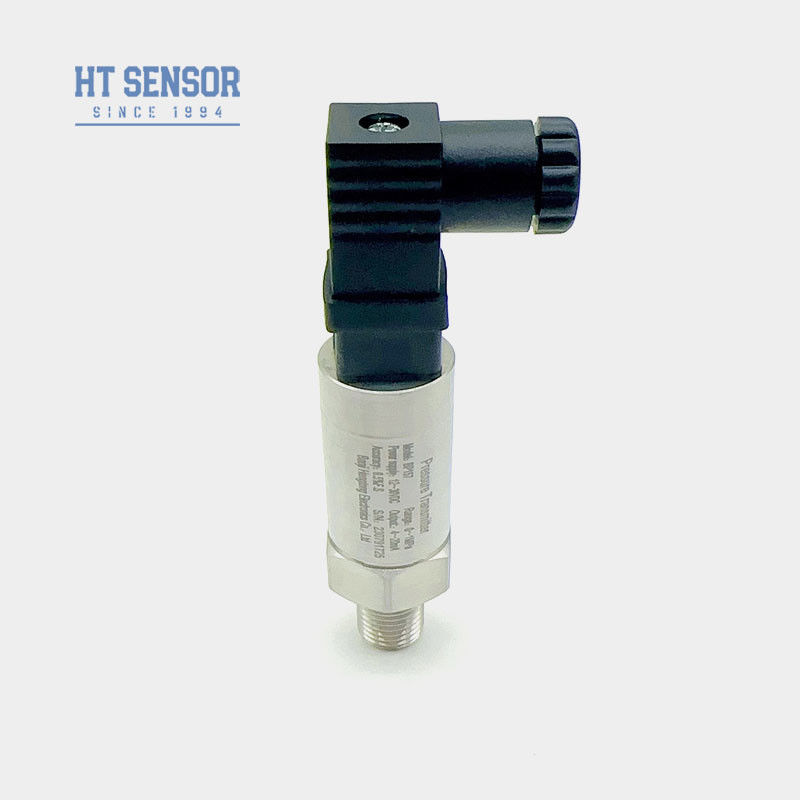

جهاز نقل الضغط BP157TC
إدخال أجهزة استشعار الضغط الصناعية
BP157TCأجهزة استشعار إرسال الضغط هي منتجات فعالة من حيث التكلفة مصممة لحجم كبير ، ومجال قياس الضغط الصناعي والمدني منخفض التكلفة.دائرة مكافأة مكبر رقمية مع ميكرو معالج، لحام الليزر وعملية التعبئة والتغليف من غطاء الفولاذ المقاوم للصدأ، مدمج ضد ترددات الراديو والدائرة المضادة للتداخلات الكهرومغناطيسية، مع الدقة العالية، والموثوقية العالية، وحجم صغير،مقاومة الاهتزة، مكافحة التدخل، ميزة القدرة القوية وهلم جرا. هذه السلسلة من المنتجات تقدم مجموعة متنوعة من خيوط التثبيت والاتصال الكهربائي للعملاء للاختيار.
خصائص المنتججهاز استشعار الضغط الصناعي:
1نطاق قياس واسع ، هيكل الفولاذ المقاوم للصدأ ، أشكال واجهة الضغط المتنوعة
2. IP65 تصنيف الحماية هيكل الفولاذ المقاوم للصدأ
3. الصفر والكمية الكاملة قابلة للتعديل
4دقة عالية، كل هيكل الفولاذ المقاوم للصدأ
تطبيقاتجهاز استشعار الضغط الصناعي:
1قياس ضغط الغازات والسوائل غير السامة مع 316L الفولاذ المقاوم للصدأ
2تطبيق في الصناعات البحرية والطيران
3تستخدم في العمليات الصناعية في الموقع مثل البترول والكيمياء والمعادن وتوليد الطاقة والهيدرولوجيا
4تستخدم في أنظمة التحكم الهيدروليكية والهوائية
معايير الأداءجهاز استشعار الضغط الصناعي:
| نطاق القياس | 0kPa ~ 10kPa... 10MPa |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25oC | ± 0.25% (عادة) ± 0.5% (أكثر) |
| قابلية التكرار والهستيريس | 0.02% F.S. ((النوع) 0.05% F.S. ((الحد الأقصى) |
| الاستقرار على المدى الطويل | ± 0.1%F.S/year ((النموذجي) ± 0.2%F.S/year ((الحد الأقصى) |
| الانحراف في درجة حرارة النقطة الصفرية | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| استجابة التردد | 2.4Khz |
| درجة حرارة التعويض | 0-70oC ((≤10mpa، قابلة للتخصيص) |
| درجة حرارة العمل | -20 درجة مئوية إلى 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | إكسيا IICT6 |
| تصنيف الحماية | IP65 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~ 0.05 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 أسلاك |
|
| 0/1 ~ 5 فولت | ||
| 0/1~10 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC |
نصائح الطلب من جهاز استشعار الضغط:
1عند اختيار المنتج، يرجى التأكد من أن الوسيط الذي سيتم قياسه متوافق مع أجزاء الاتصال بالمنتج.
2عند وضع الطلب، يرجى ملاحظة أن المنتجات من نوع مقاومة للانفجار لا تشمل رؤوس العرض الرقمي.
3عند طلب أجهزة الإرسال مع رأس شاشة LCD أو LED ، يجب ألا يكون مصدر الطاقة للمرسل أقل من 20VDC.
4لضمان التشغيل الموثوق به للمنتج ، يوصى للمستخدمين بتثبيت أجهزة حماية من البرق في الموقع والتأكد من أن المنتج وإمدادات الطاقة موثوق بها.
5بدون حلقة O، تصميم كامل.
6. بالنسبة لمتطلبات خاصة مثل الاهتزاز القوي، قوة الاصطدام الفوري، التداخل الكهرومغناطيسي القوي أو ترددات الراديو، يرجى إبلاغ شركتنا وتحديدها في النظام.
دليل الطلب:
| BP15X | ناقل الضغط التناظري | ||||||||
| الرمز | المخطط البناء | ||||||||
| 5TC | سدادة باكارد | 6TC | كابل الخروج المباشر المغلق 1.5 متر | ||||||
| 7TC | مصطفى (ميني هيرشمان) | 8TC | رابط هيرشمان الكبير | ||||||
| نطاق القياس | 0kPa ~ 10kPa... 5MPa | ||||||||
| (0-X) Kpa أو MPa |
إكس: يشير لمدى القياس الفعلي | ||||||||
| الرمز | إمدادات الطاقة | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | غيرها | ||||||||
| الرمز | إشارة الخروج | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| الرمز | اتصال الضغط | ||||||||
| J1 | M20 × 1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | غيرها ((¢50.4 فلانج) | ||||||||
| الرمز | الاتصال الكهربائي | ||||||||
| B1 | هيرشمان | ||||||||
| B2 | PG7 | ||||||||
| B3 | كابل مغلق منفذ 1.5 متر | ||||||||
| B4 | غيرها | ||||||||
| الرمز | نوع الضغط | ||||||||
| G | ضغط القياس | ||||||||
| أ | الضغط المطلق | ||||||||
| S | ضغط مرجعية مغلقة | ||||||||
س: كم من الوقت ستجيبينني؟
ج: سوف نتصل بك في أقرب وقت ممكن ولكن في غضون 12 ساعة
س: هل يمكنني الحصول على بعض العينات؟
ج: نعم، طلب العينة متاح للتحقق من الجودة واختبار السوق. ولكن عليك دفع التكلفة السريعة.
س: متى يمكنك ترتيب الإنتاج؟
ج: بمجرد الحصول على تأكيد المنتج والحصول على الدفع المسبق، سيتم البدء في الإنتاج على الفور.
س: ما هو وقت التسليم؟
ج: عادة ما يستغرق الأمر حوالي 3-5 أيام عمل للطلبات الصغيرة و 10-15 أيام للطلبات الكبيرة.
س: ما هي الشهادات التي لديك ؟
الجواب: إيزو 9000، CE، شهادة مقاومة للانفجار، RoHs جاهزة وقبل تسليم البضائع، شهادة الجودة.
هل يمكنني زيارة مصنعكم؟
أهلاً بكم في رحلتكم إلى مطار شيان يانغ
س: ما هي شروط الضمان الخاصة بك؟
ج: نحن نقدم 18 شهرا من الوقت الضمان.
س: هل يمكنك توفير خدمة OEM و مخصصة؟
ج:نعم، OEM و ODM موجودان، لدينا قسم البحث والتطوير المهني الذي يمكن أن يقدم حلول مهنية لك.
