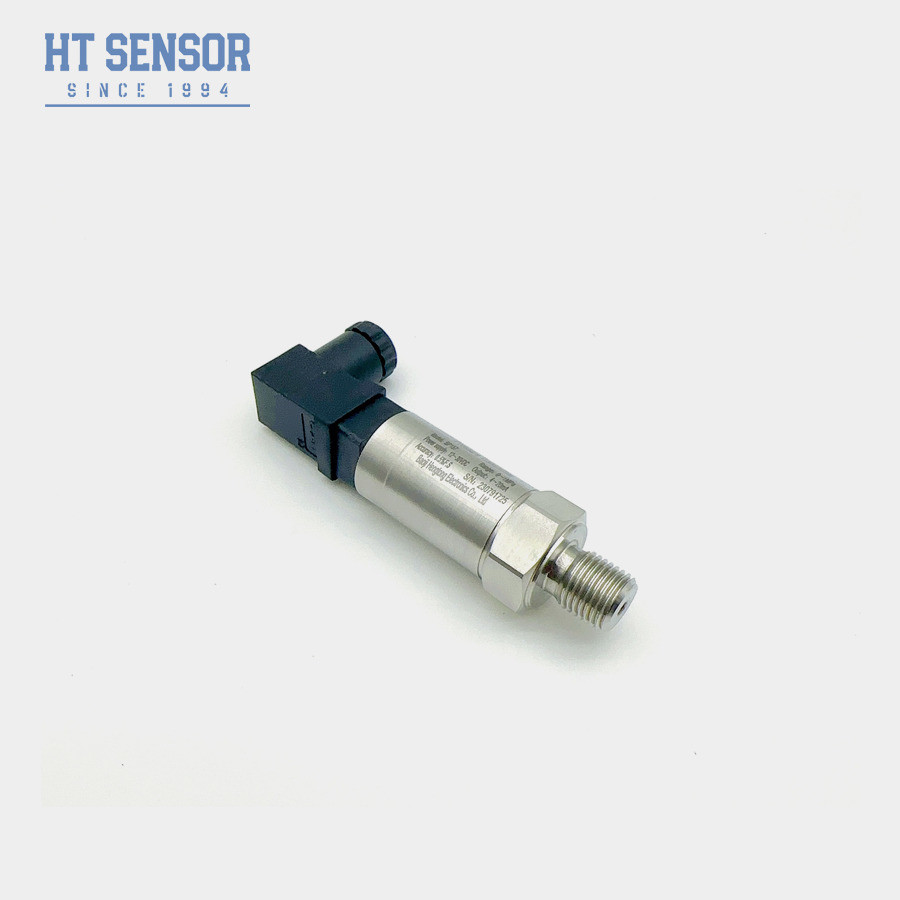

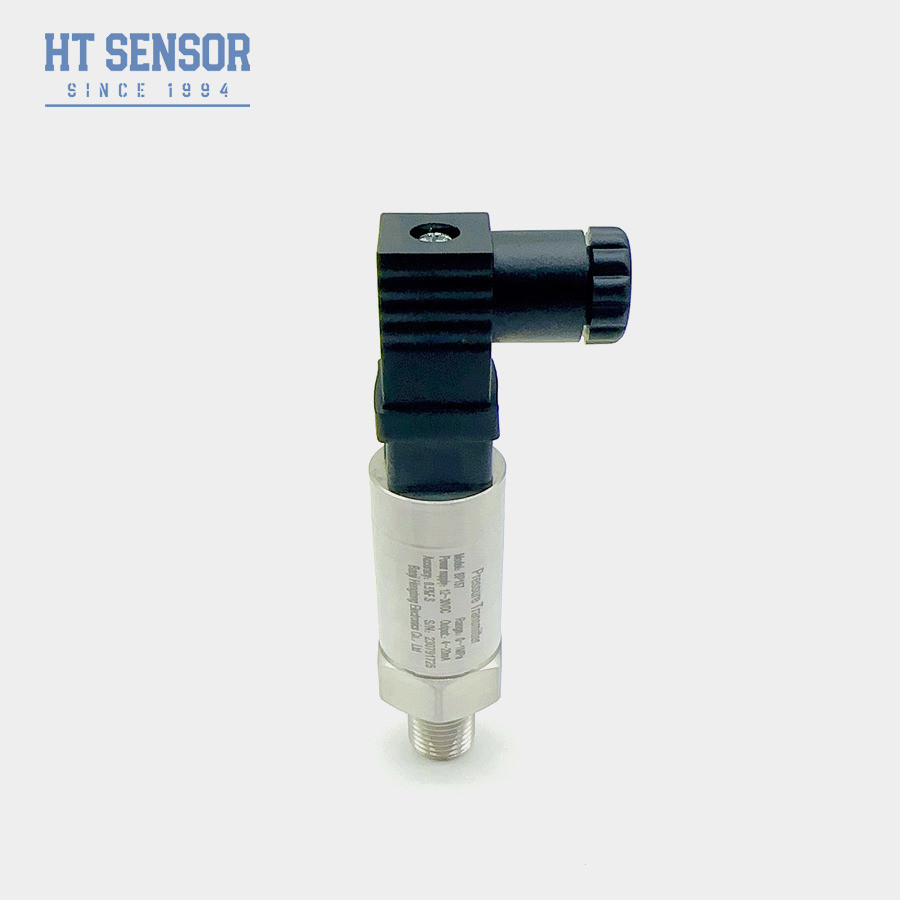

جهاز استشعار ضغط من سلكين 4-20MA جهاز استشعار ضغط سيراميكي
Product Details
| رقم الطراز: | بي بي 157 | درجة حرارة التعويض: | -10 ~ 100 درجة مئوية |
|---|---|---|---|
| مواد الإسكان: | 304 سس | نوع الضغط: | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الأصل: | باوجي ، الصين | النوع: | مستشعر السيراميك |
| وسط القياس: | غاز أو سائل | نطاق الضغط: | 0 كيلو باسكال ~ 10 كيلو باسكال...20 ميجا باسكال |
| العلامات: | إكسياIICT6 | ||
| إبراز |
جهاز استشعار ضغط إرسال سلكين,مستشعر جهاز نقل الضغط 4-20 MA,4-20 MA مستشعر الضغط السيراميكي,Pressure Transmitter Sensor 4-20 MA,4-20 MA Ceramic Pressure Sensor |
||
Product Description
جهاز نقل الضغط BP157TC
إدخال مستشعر جهاز نقل الضغط:
مستشعر جهاز إرسال الضغط BP157TC يستخدم مستشعر السيراميك من سلسلة Hign Quanlity كعنصر قياس للإشارة. ويقع دائرة معالجة الإشارة داخل علبة من الفولاذ المقاوم للصدأ،تحويل إشارة جهاز الاستشعار إلى إشارة خروجاً قياسيةلقد خضع المنتج لاختبارات صارمة وفحص الشيخوخة للمكونات والمنتجات شبه النهائية والمنتجات النهائية لضمان الأداء المستقر والموثوق به.
أجهزة استشعار إرسال الضغط هي منتجات فعالة من حيث التكلفة مصممة لحجم كبير ، ومجال قياس الضغط الصناعي والمدني منخفض التكلفة.دائرة مكافأة مكبر رقمية مع ميكرو معالج، لحام الليزر وعملية التعبئة والتغليف من غطاء الفولاذ المقاوم للصدأ، مدمج ضد ترددات الراديو والدائرة المضادة للتداخلات الكهرومغناطيسية، مع الدقة العالية، والموثوقية العالية، وحجم صغير،مقاومة الاهتزة، مكافحة التدخل، ميزة القدرة القوية وهلم جرا. هذه السلسلة من المنتجات تقدم مجموعة متنوعة من خيوط التثبيت والاتصال الكهربائي للعملاء للاختيار.
خصائص المنتج:
1نطاق قياس واسع ، هيكل الفولاذ المقاوم للصدأ ، أشكال واجهة الضغط المتنوعة
2. IP65 تصنيف الحماية هيكل الفولاذ المقاوم للصدأ
3. الصفر والكمية الكاملة قابلة للتعديل
4دقة عالية، كل هيكل الفولاذ المقاوم للصدأ
التطبيقات:
1قياس ضغط الغازات والسوائل غير السامة مع 316L الفولاذ المقاوم للصدأ
2تطبيق في الصناعات البحرية والطيران
3تستخدم في العمليات الصناعية في الموقع مثل البترول والكيمياء والمعادن وتوليد الطاقة والهيدرولوجيا
4تستخدم في أنظمة التحكم الهيدروليكية والهوائية
معايير الأداء:
| نطاق القياس | 0kPa ~ 10kPa... 5MPa |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25oC | ± 0.25% (عادة) ± 0.5% (أكثر) |
| قابلية التكرار والهستيريس | 0.02% F.S. ((النوع) 0.05% F.S. ((الحد الأقصى) |
| الاستقرار على المدى الطويل | ± 0.1%F.S/year ((النموذجي) ± 0.2%F.S/year ((الحد الأقصى) |
| الانحراف في درجة حرارة النقطة الصفرية | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| استجابة التردد | 2.4Khz |
| درجة حرارة التعويض | 0-70oC ((≤10mpa، قابلة للتخصيص) |
| درجة حرارة العمل | -20 درجة مئوية إلى 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | إكسيا IICT6 |
| تصنيف الحماية | IP65 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~ 0.05 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 أسلاك |
|
| 0/1 ~ 5 فولت | ||
| 0/1~10 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC |
نصائح الطلب:عند اختيار المنتج، يرجى التأكد من أن الوسيط الذي سيتم قياسه متوافق مع أجزاء الاتصال بالمنتج.
2عند وضع الطلب، يرجى ملاحظة أن المنتجات من نوع مقاومة للانفجار لا تشمل رؤوس العرض الرقمي.
3عند طلب أجهزة الإرسال مع رأس شاشة LCD أو LED ، يجب ألا يكون مصدر الطاقة للمرسل أقل من 20VDC.
4لضمان التشغيل الموثوق به للمنتج ، يوصى للمستخدمين بتثبيت أجهزة حماية من البرق في الموقع والتأكد من أن المنتج وإمدادات الطاقة موثوق بها.
5نطاق درجة حرارة العمل المسموح بها للخاتم O-ring من المطاط الفلوروي هو -20oC إلى 250oC. عندما تكون درجة حرارة العمل للمنتج أقل من -20oC ، فمن الضروري اختيار ختم O-ring EPDM.
6طول الكابل الافتراضي هو 1.5m، متوفر في ثلاث مواد. إذا لم يتم تحديده، سيتم توفيره بمادة كابل البولي إيثيلين. إذا كنت بحاجة إلى مادة كابل مختلفة،من فضلك حددها في الترتيب.
7. بالنسبة لمتطلبات خاصة مثل الاهتزاز القوي، قوة الاصطدام الفوري، التداخل الكهرومغناطيسي القوي أو ترددات الراديو، يرجى إبلاغ شركتنا وتحديدها في النظام.
دليل الطلب:
| BP15X | ناقل الضغط التناظري | ||||||||
| الرمز | المخطط البناء | ||||||||
| 5 | سدادة باكارد | 6 | كابل الخروج المباشر المغلق 1.5 متر | ||||||
| 7 | مصطفى (ميني هيرشمان) | 8 | رابط هيرشمان الكبير | ||||||
| نطاق القياس | 0kPa ~ 10kPa... 5MPa | ||||||||
| (0-X) Kpa أو MPa |
إكس: يشير لمدى القياس الفعلي | ||||||||
| الرمز | إمدادات الطاقة | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | غيرها | ||||||||
| الرمز | إشارة الخروج | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| الرمز | اتصال الضغط | ||||||||
| J1 | M20 × 1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | غيرها ((¢50.4 فلانج) | ||||||||
| الرمز | الاتصال الكهربائي | ||||||||
| B1 | هيرشمان | ||||||||
| B2 | PG7 | ||||||||
| B3 | كابل مغلق منفذ 1.5 متر | ||||||||
| B4 | غيرها | ||||||||
| الرمز | نوع الضغط | ||||||||
| G | ضغط القياس | ||||||||
| أ | الضغط المطلق | ||||||||
| S | ضغط مرجعية مغلقة | ||||||||
الأسئلة الشائعة:
س: هل أنت مصنع؟
ج: نعم ، نحن مصنعون محترفون للمستشعرات لأكثر من 29 عامًا! فريقنا الفني يضم أكثر من 10 مهندسين.
س: هل تقبلون خدمة OEM ؟
ج: نعم، يمكننا وضع معلومات شركتك وشعارك على أجهزة الاستشعار الخاصة بنا.
س: هل يمكنني أن أكون موزعكم؟
ج: نعم، نحن نبحث عن الموزعين في السوق الخارجية.
س: ما هو وقتك؟
ج: عادة 7-10 أيام. بالنسبة للكمية فوق 100 قطعة، تحتاج إلى 3-5 أيام عمل إضافية.
