RS485 Modbus جهاز نقل الضغط التفاضلي مستشعر جهاز نقل Dpt للغاز السائل
Product Details
| رقم الطراز: | BP93420D-III | مخصصة: | مخصصة |
|---|---|---|---|
| أقصى مدى: | 2 ميجا باسكال | الناتج: | 4-20MA |
| المدى الأدنى: | 10 كيلو باسكال | نوع الضغط: | الضغط التفاضلي |
| حزمة النقل: | التعبئة القياسية للتصدير مع الكرتون | المواصفات: | 10kpa~2Mpa |
| الرمز السريع: | 9026201090 | النوع: | فرق الضغط المرسل |
| وسط القياس: | غاز أو سائل | درجة الدقة: | 0.25٪، 0.5٪0.3٪ |
| إبراز |
RS485 Modbus ناقل الضغط التفاضلي,جهاز استشعار ضغط التفاضل للغاز,ISO9001 جهاز إرسال Dpt للسوائل,Differential Pressure Tranmitter Sensor For Gas,ISO9001 Dpt Transmitter For Liquid |
||
Product Description

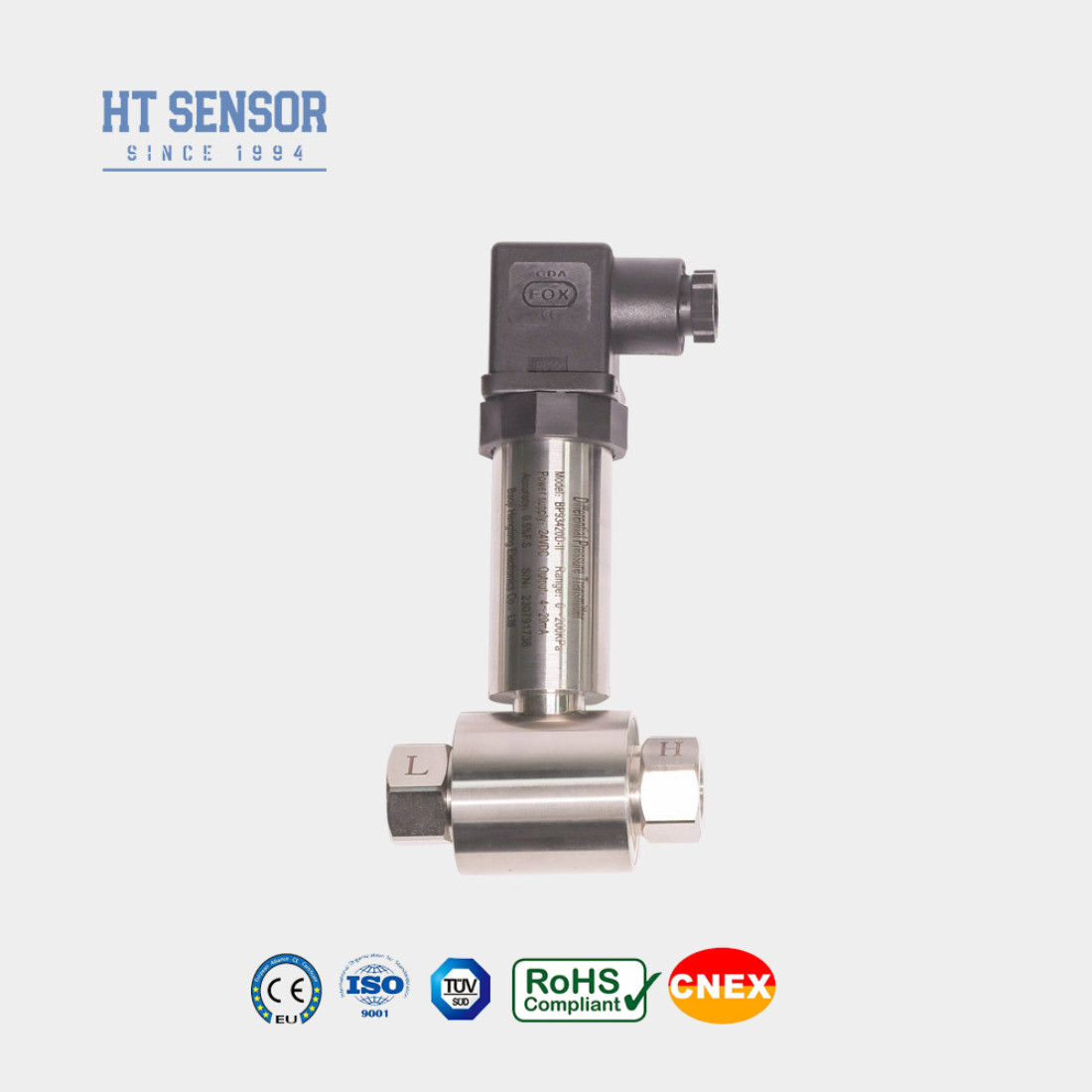

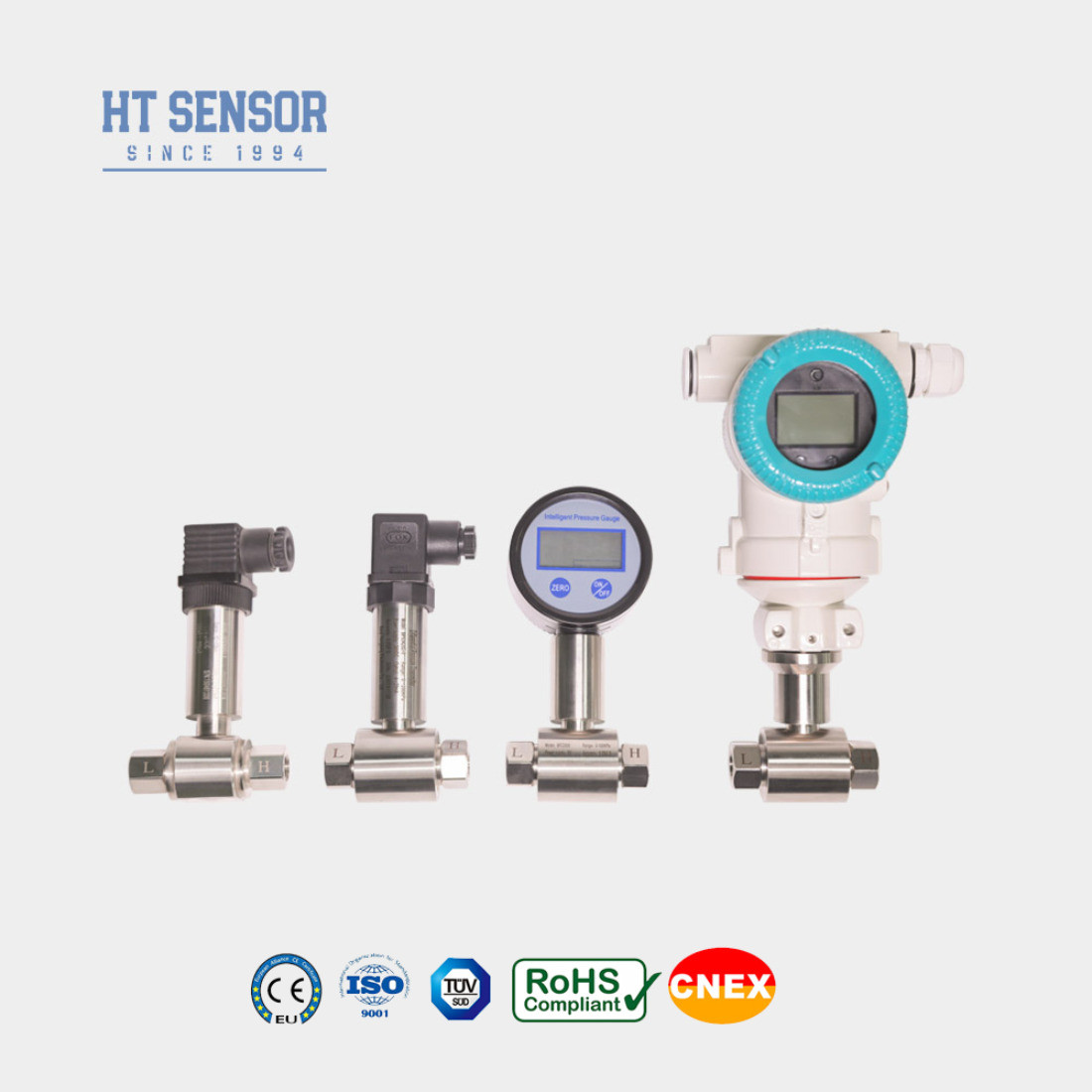

جهاز إرسال الضغط التفاضلي BP93420DIII يستخدم مستشعر السيليكون المقاوم للضغط. حيث يؤثر الضغط التفاضلي للوسيط المقاس على الحجابات المموجة على طرفي المستشعر،جسر Wheatstone على رقاقة المستشعر ينتج إشارة إخراج التي تظهر خطية ممتازة مع ضغط التفاضلهذا يسمح بقياس دقيق للضغط التفاضلي. جهاز الإرسال مثالي لإجراء قياسات الضغط التفاضلي في مختلف التطبيقات الغازية والسائلة.خاصة في الصناعات مثل البترولالمواد الكيميائية لتركيبات الأنابيب.
1تصميم هيكلي من الفولاذ المقاوم للصدأ، مما يجعله مضغوط وسهل التثبيت
2يخضع للتعويض الحراري الصارم و فحص الشيخوخة
1مناسبة لقياس ضغط الفرق بين غازات أو سوائل مختلفة في
خطوط الأنابيب للصناعات مثل البترول والكيماويات والطاقة والهيدرولوجيا.
2تطبق في العمليات الصناعية في الموقع مثل البترول والكيمياء
المعادن، توليد الكهرباء، والهيدرولوجيا
3قياس الضغط لخطوط الأنابيب وغرف الأفران
| نطاق القياس | 0-10KPa......~2MPa |
| نوع الضغط | الضغط التفاضلي |
| الحمل الزائد من جانب واحد | ≤3 مرات من النطاق المسمى |
| ضغط ثابت | الحد الأدنى للقيمة بين 5 أضعاف النطاق المسمى أو 7 MPa |
| الدقة @ 25°C | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| التكرار | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
| التهاب النفس | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
| الاستقرار على المدى الطويل | ± 0.5%F.S/year ((≤ 200KPa) ± 0.2%F.S/year ((> 200KPa) |
| الانجراف في درجة الحرارة الصفر | ± 0.01%FS/°C ((> 100KPa) ، ± 0.02%FS/°C (≤ 100Kpa) |
| تحرك درجة حرارة الفترة | ± 0.01%FS/°C ((> 100KPa) ، ± 0.02%FS/°C (≤ 100Kpa) |
| درجة حرارة التعويض | 0-50 درجة مئوية ((0-10KPa ، 0-20KPa) ، 0-70 درجة مئوية ،-10-70 درجة مئوية |
| درجة حرارة العمل | -30°C~80°C |
| درجة حرارة التخزين | -40°C~100°C |
| اهتزاز | 10g،55Hz 2kHz |
| مواد السكن | 304 الفولاذ المقاوم للصدأ ، الألومنيوم المصبوب |
| مادة الحجاب الحاجز | 316L الفولاذ المقاوم للصدأ |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | آمنة بطبيعتها وقوية ضد الانفجارات |
| تصنيف الحماية | IP65 |
| الوزن | ~ 1.4 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4×20mA | 1530VDC | سلكان / ثلاثة / أربعة |
| 4×20mA مع هارت | سلكان | |
| بروتوكول الاتصال RS485 | أربعة أسلاك |
نصائح الطلب
1عند اختيار المنتج، يرجى التأكد من أن الوسيط الذي سيتم قياسه متوافق مع أجزاء الاتصال بالمنتج.
2عند وضع الطلب، يرجى ملاحظة أن المنتجات من نوع مقاومة للانفجار لا تشمل رؤوس العرض الرقمي.
3عند طلب أجهزة الإرسال مع رأس شاشة LCD أو LED ، يجب ألا يكون مصدر الطاقة للمرسل أقل من 20VDC.
4لضمان التشغيل الموثوق به للمنتج ، يوصى للمستخدمين بتثبيت أجهزة حماية من البرق في الموقع والتأكد من أن المنتج وإمدادات الطاقة موثوق بها.
5نطاق درجة حرارة العمل المسموح بها للخاتم O-ring من المطاط الفلور هو -20 °C إلى 250 °C. عندما تكون درجة حرارة العمل للمنتج أقل من -20 °C ، فمن الضروري اختيار ختم O-ring EPDM.
6طول الكابل الافتراضي هو 1.5m، متوفر في ثلاث مواد. إذا لم يتم تحديده، سيتم توفيره بمادة كابل البولي إيثيلين. إذا كنت بحاجة إلى مادة كابل مختلفة،من فضلك حددها في الترتيب.
7. لمتطلبات خاصة مثل الاهتزاز القوي، قوة الاصطدام الفوري، قوية التداخل الكهرومغناطيسي أو ترددات الراديو، يرجى إبلاغ شركتنا وتحديدها في النظام
دليل الطلب
| BP93420 | ناقل الضغط | |||||||
| الرمز | المخطط البناء | |||||||
| الدول الثلاث | ناقل الضغط التفاضلي | |||||||
| نطاق القياس | 0-10KPa......~2MPa | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4×20mADC | S2 | 4 ¢ 20mADC مع هارت | |||||
| S3 | RS485 | |||||||
| الرمز | اتصال الضغط | |||||||
| J1 | M20 × 1.5 ذكر | |||||||
| J2 | G1/2 ذكر | |||||||
| J3 | G1/4 الذكور | |||||||
| J4 | 1/2 NPT الذكر | |||||||
| J5 | غيرها | |||||||
| الرمز | نوع الضغط | |||||||
| د | الضغط التفاضلي | |||||||
1س: ما هي خصائص أجهزة إرسال أجهزة استشعار الضغط الخاصة بك؟
الجواب: دقة عالية، متانة، وأداء ممتاز. التخصيص متاح.
2س: هل يمكنني تخصيص مواصفات خاصة؟
ج: نعم، يمكن لمهندسيننا تخصيص المنتجات لتلبية الاحتياجات المحددة. نحن نقدم خدمة OEM و ODM
3س: ما هي قدرة الإنتاج الخاصة بك؟
ج: منشآتنا التصنيعية قادرة على إنتاج ما يصل إلى 30،000 جهاز إرسال أجهزة استشعار الضغط في الشهر، لذلك نحن قادرون تماما على تلبية احتياجات الطلبات على نطاق واسع.من المستحسن الاتصال بفريق المبيعات لدينا مسبقاً لضمان تسهيل الإنتاج وتخطيط التسليم.
4السؤال: ما هي فترة التسليم النموذجية؟
ج: 5~8 أيام عمل للنماذج القياسية. المنتجات المخصصة قد تختلف.
5السؤال: كيف يتم تسعير المنتجات؟ هل هناك أي خصومات؟
ج: أسعار تنافسية مع خصومات للطلبات السائبة أو الشركاء على المدى الطويل.
6س: ما هو ضمان منتجاتك؟ وخدمة ما بعد البيع؟
ج: زمنا الضمان هو 24 شهرا بعد الشحن، وبعد البيع لدينا سوف تجيب مع أسئلتك في 24hrs، التعليمات عن بعد عن طريق شبكة الكمبيوتر متاحة دائما.
