24VDC نوع مستوى الضغط التفاضلي ناقل Hart LCD نوع Dp ناقل
Product Details
| رقم الطراز: | BP93420D-III | مخصصة: | مخصصة |
|---|---|---|---|
| أقصى مدى: | 2 ميجا باسكال | الناتج: | 4-20MA |
| المدى الأدنى: | 10 كيلو باسكال | نوع الضغط: | الضغط التفاضلي |
| حزمة النقل: | التعبئة القياسية للتصدير مع الكرتون | المواصفات: | 10kpa~2Mpa |
| الرمز السريع: | 9026201090 | النوع: | فرق الضغط المرسل |
| وسط القياس: | غاز أو سائل | درجة الدقة: | 0.25٪، 0.5٪0.3٪ |
| إبراز |
24VDC جهاز نقل مستوى الضغط التفاضلي,مستوى الضغط التفاضلي نوع جهاز إرسال هارت,جهاز إرسال من نوع Hart LCD Dp,Differential Pressure Type Level Transmitter Hart,Hart LCD Dp Type Transmitter |
||
Product Description

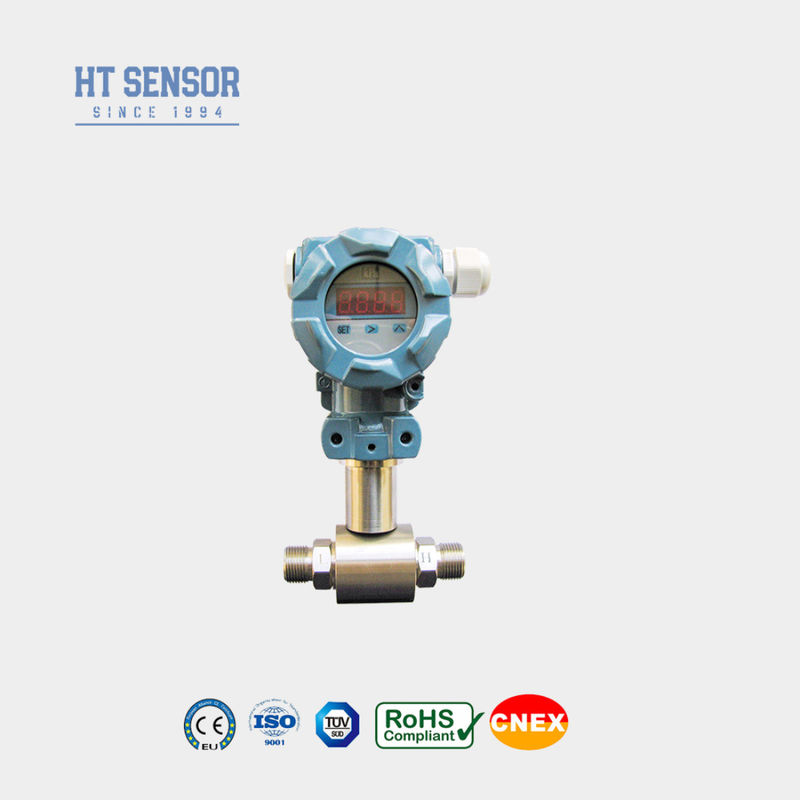

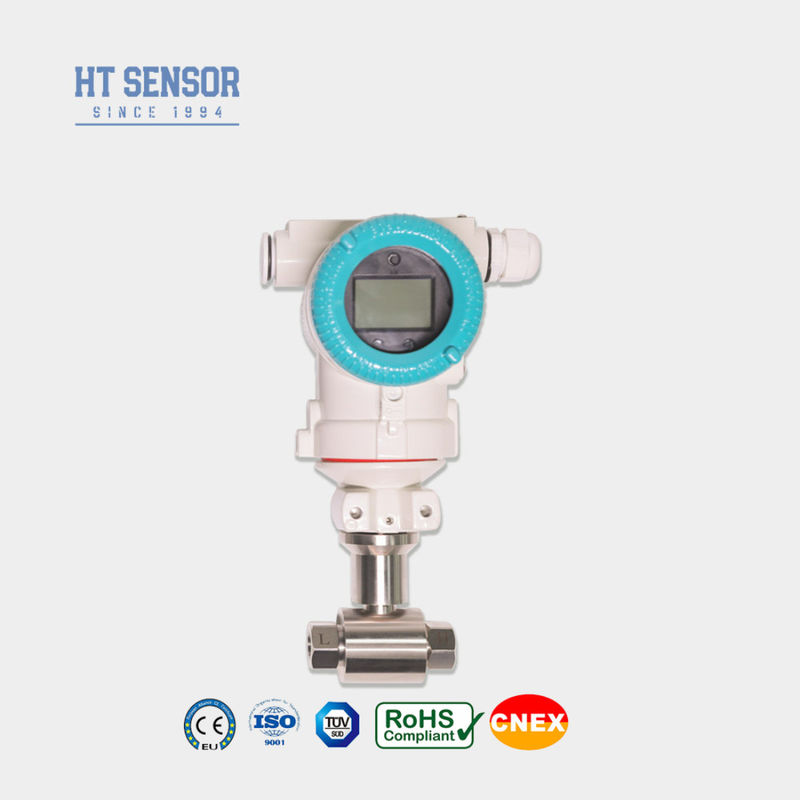

جهاز إرسال الضغط التفاضلي BP93420DIII يستخدم جهاز استشعار للسيليكون المقاوم للضغط.أجهزة نقل الضغط التفاضلي (DP) تقيس الفرق بين ضغطين. تستخدم نقطة مرجعية تسمى الضغط السفلي وتقارنها بالضغط العالي.الموانئ في الأداة علامة على الجانب العلوي والجانب السفليجهاز الإرسال مثالي لإجراء قياسات الضغط التفاضلي في تطبيقات الغاز والسائل المتنوعة، وخاصة في الصناعات مثل البترول، والكيمياء لتركيبات خطوط الأنابيب.
1تصميم هيكلي من الفولاذ المقاوم للصدأ، مما يجعله مضغوط وسهل التثبيت
2يخضع للتعويض الحراري الصارم و فحص الشيخوخة
يتم الحصول على قراءات الضغط المطبقة بواسطة الحاجز، والتي تسجل الضغط كالتشوه السطحي وتترجم هذه القيمة إلى إشارة إلكترونية.يتم نقل هذه الإشارة إلى وحدة الضغط التفاضلي، الذي يقارن القيمين ويعبر عن فرق الضغط كقيمة من الجنيهات لكل بوصة مربعة (psi) ، بار، أو كيلوباسكال (kPa).هذه الحجابات الحجابية كلها لحام للحفاظ على سلامة الحاوية في تطبيقات الظروف الفراغ..
| نطاق القياس | 0-10KPa......~2MPa |
| نوع الضغط | الضغط التفاضلي |
| الحمل الزائد من جانب واحد | ≤3 مرات من النطاق المسمى |
| ضغط ثابت | الحد الأدنى للقيمة بين 5 أضعاف النطاق المسمى أو 7 MPa |
| الدقة @ 25°C | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| التكرار | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
| التهاب النفس | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
| الاستقرار على المدى الطويل | ± 0.5%F.S/year ((≤ 200KPa) ± 0.2%F.S/year ((> 200KPa) |
| الانجراف في درجة الحرارة الصفر | ± 0.01%FS/°C ((> 100KPa) ، ± 0.02%FS/°C (≤ 100Kpa) |
| تحرك درجة حرارة الفترة | ± 0.01%FS/°C ((> 100KPa) ، ± 0.02%FS/°C (≤ 100Kpa) |
| درجة حرارة التعويض | 0-50 درجة مئوية ((0-10KPa ، 0-20KPa) ، 0-70 درجة مئوية ،-10-70 درجة مئوية |
| درجة حرارة العمل | -30°C~80°C |
| درجة حرارة التخزين | -40°C~100°C |
| اهتزاز | 10g،55Hz 2kHz |
| مواد السكن | 304 الفولاذ المقاوم للصدأ ، الألومنيوم المصبوب |
| مادة الحجاب الحاجز | 316L الفولاذ المقاوم للصدأ |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | آمنة بطبيعتها وقوية ضد الانفجارات |
| تصنيف الحماية | IP65 |
| الوزن | ~ 1.4 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4×20mA | 1530VDC | سلكان / ثلاثة / أربعة |
| 4×20mA مع هارت | سلكان | |
| بروتوكول الاتصال RS485 | أربعة أسلاك |
نصائح الطلب:
1عند اختيار المنتج، يرجى التأكد من أن الوسيط الذي سيتم قياسه متوافق مع أجزاء الاتصال بالمنتج.
2عند وضع الطلب، يرجى ملاحظة أن المنتجات من نوع مقاومة للانفجار لا تشمل رؤوس العرض الرقمي.
3عند طلب أجهزة الإرسال مع رأس شاشة LCD أو LED ، يجب ألا يكون مصدر الطاقة للمرسل أقل من 20VDC.
4لضمان التشغيل الموثوق به للمنتج ، يوصى للمستخدمين بتثبيت أجهزة حماية من البرق في الموقع والتأكد من أن المنتج وإمدادات الطاقة موثوق بها.
5نطاق درجة حرارة العمل المسموح بها للخاتم O-ring من المطاط الفلور هو -20 °C إلى 250 °C. عندما تكون درجة حرارة العمل للمنتج أقل من -20 °C ، فمن الضروري اختيار ختم O-ring EPDM.
6طول الكابل الافتراضي هو 1.5m، متوفر في ثلاث مواد. إذا لم يتم تحديده، سيتم توفيره بمادة كابل البولي إيثيلين. إذا كنت بحاجة إلى مادة كابل مختلفة،من فضلك حددها في الترتيب.
7. لمتطلبات خاصة مثل الاهتزاز القوي، قوة الاصطدام الفوري، قوية التداخل الكهرومغناطيسي أو ترددات الراديو، يرجى إبلاغ شركتنا وتحديدها في النظام
دليل الطلب:
| BP93420 | ناقل الضغط | |||||||
| الرمز | المخطط البناء | |||||||
| الدول الثلاث | ناقل الضغط التفاضلي | |||||||
| نطاق القياس | 0-10KPa......~2MPa | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4×20mADC | S2 | 4 ¢ 20mADC مع هارت | |||||
| S3 | RS485 | |||||||
| الرمز | اتصال الضغط | |||||||
| J1 | M20 × 1.5 ذكر | |||||||
| J2 | G1/2 ذكر | |||||||
| J3 | G1/4 الذكور | |||||||
| J4 | 1/2 NPT الذكر | |||||||
| J5 | غيرها | |||||||
| الرمز | نوع الضغط | |||||||
| د | الضغط التفاضلي | |||||||
