1/2BSP جهاز نقل ضغط الحجاب الحاجز 4-20mA محول ضغط صناعي
Product Details
| رقم الطراز: | BPHT24-IX | مخصصة: | مخصصة |
|---|---|---|---|
| مواد الإسكان: | 304 سس | نوع الضغط: | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| المواصفات: | مستشعر ضغط السيليكون | نطاق ضغط القياس: | 0~35Kpa...~20MPa |
| درجة الدقة: | 0.5٪ | ||
| إبراز |
1/2BSP جهاز نقل ضغط الحجاب الحاجز,جهاز نقل ضغط الحجاب الحاجز 4-20mA,محول ضغط صناعي 4-20mA,Flush Diaphragm Pressure Transmitter 4-20mA,4-20mA Industrial Pressure Transducer |
||
Product Description

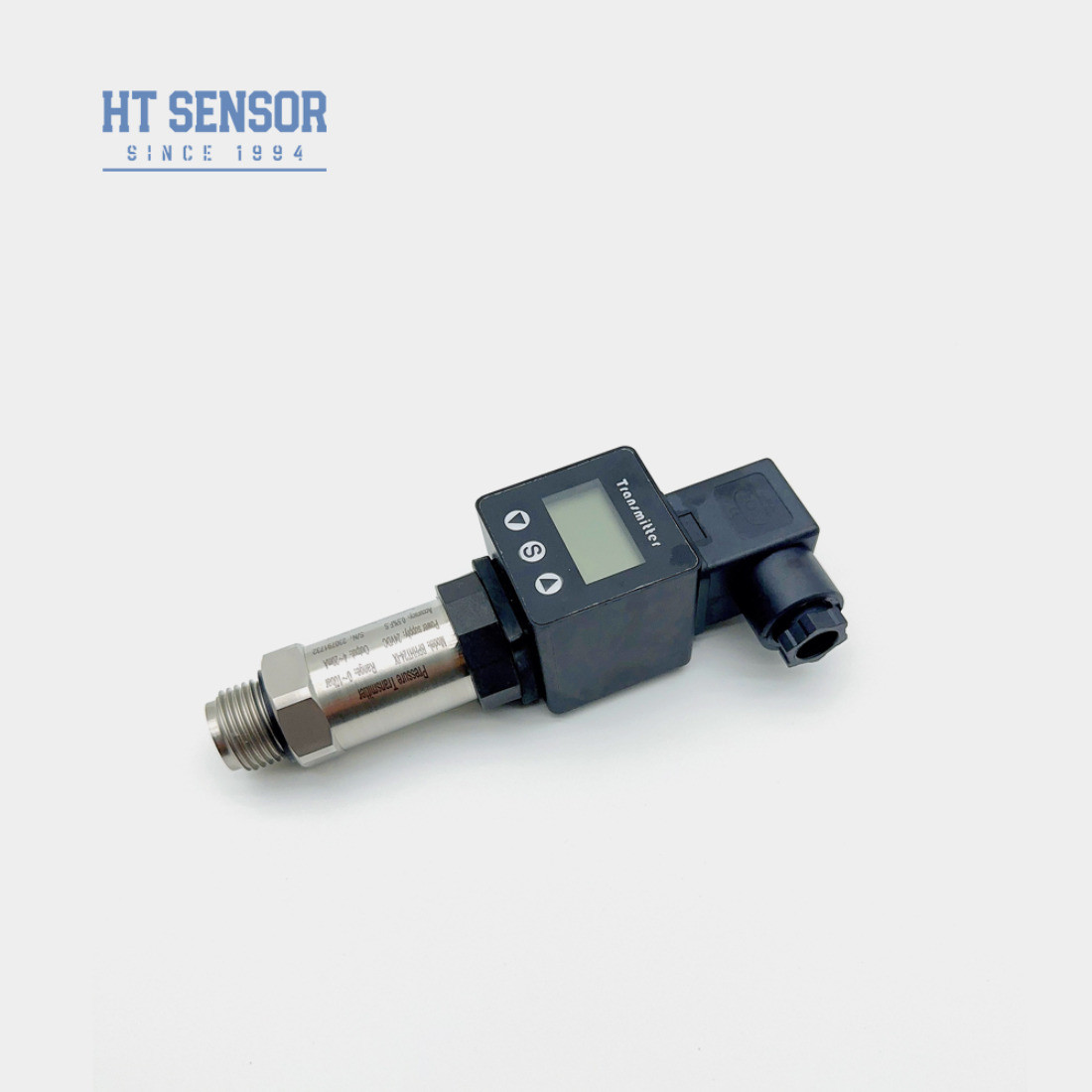

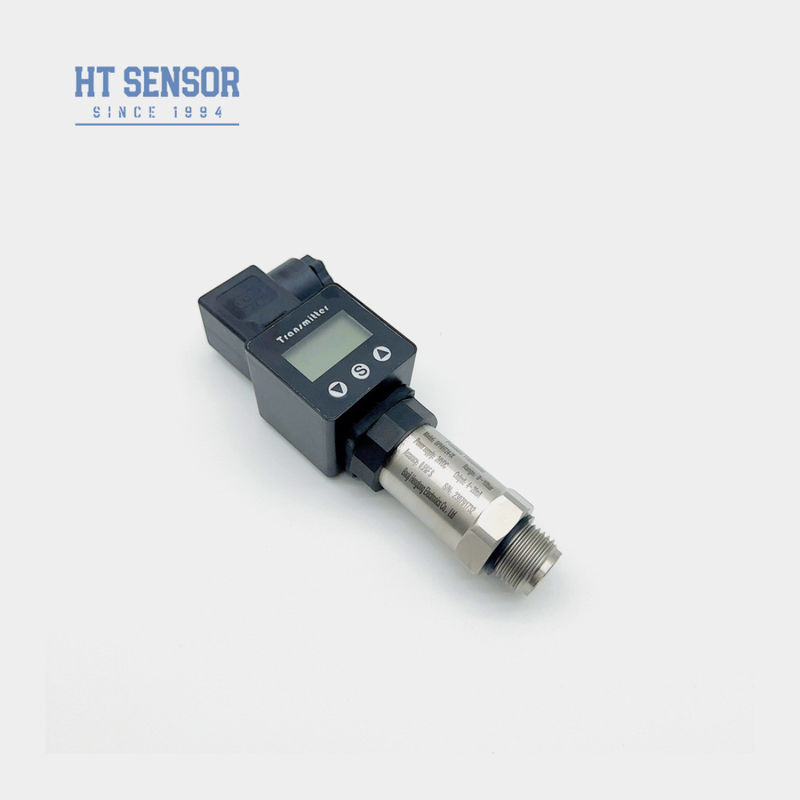

1/2BSP 4-20mA مستشعر ضغط الحجاب الحاجز مع IX Display
BPHT24 Pإعادة تأهيلTمُرسِلُ الفدية
إدخالجهاز استشعار ضغط الحجاب الحاجز:
BPHT24جهاز استشعار ضغط الحجاب الحاجز هو أن الضغط المتوسط يعمل بشكل مباشر على الحجاب الحاجز للمستشعر ، بحيث ينتج الحجاب الحاجز تحركًا صغيرًا متناسبًا مع الضغط المتوسط ،بحيث أن مقاومة جهاز الاستشعار تتغير، والدائرة الإلكترونية الكشف عن هذا التغيير. مستوى فيلم ضغط جهاز استشعار الاستومر تعتمد المواد المستوردة، وعملية عزل الحجاب الحاجز، رأس اختبار دون فتحة الضغط،لا يوجد انسداد للوسيط اللزج في عملية القياس، تصميم هيكلي متكامل، مناسبة للطلاء الكيميائي، والطلاء، والطين، والأسفلت، والنفط الخام وغيرها من الوسائط اللزجة قياس الضغط والتحكم.
خصائص المنتج:
- خيارات مختلفة لمواجهة الضغط
- مصممة للتطبيقات الصحية لمنع التسلسل المتوسط
- دقة عالية مع هيكل الفولاذ المقاوم للصدأ بالكامل
- من السهل تنظيفه
- مناسبة لقياس الغازات والسوائل غير السامة مع 316L
- مثالية لحماية البيئة والصناعات الكيميائية
- تستخدم في الصناعات البحرية والطيران
- مناسبة للاستخدام في مجالات الطب والصيدلة الحيوية ونظافة الأغذيةالصناعات.
معايير الأداء:
| نطاق القياس | 0~35Kpa...~20MPa |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25°C | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| قابلية التكرار والهستيريس | 0.02% F.S. ((النوع) 0.05% F.S. ((الحد الأقصى) |
| الاستقرار على المدى الطويل | ± 0.1%F.S/year ((النموذجي) ± 0.2%F.S/year ((الحد الأقصى) |
| الانحراف في درجة حرارة النقطة الصفرية | ± 0.02% F.S/°C ((≤ 100KPa) ± 0.01% F.S/°C ((> 100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.02% F.S/°C ((≤ 100KPa) ± 0.01% F.S/°C ((> 100KPa) |
| استجابة التردد | 2.4Khz |
| درجة حرارة التعويض | 0-70°C ((≤10mpa، قابلة للتخصيص) |
| درجة حرارة العمل | -20°C~80°C |
| درجة حرارة التخزين | -40°C~120°C |
| اهتزاز | 10g،55Hz 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | Ex db IIC T6 جيجابايت |
| تصنيف الحماية | IP65 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~ 0.15 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4×20mA | 1230VDC | 2/3/4 سلك |
| 010/20mA |
3 أسلاك |
|
| 0/1 5 فولت | ||
| 0/110 فولت | ||
| 0.5 4.5 فولت | 5VDC | |
| بروتوكول الاتصال RS485 | 3.630 فولت / بطارية | 4 أسلاك |
أمثلة اختيار:
نصائح الطلب:
1عند اختيار المنتج، يرجى التأكد من أن الوسيط الذي سيتم قياسه متوافق مع أجزاء الاتصال بالمنتج.
2عند وضع الطلب، يرجى ملاحظة أن المنتجات من نوع مقاومة للانفجار لا تشمل رؤوس العرض الرقمي.
3عند طلب أجهزة الإرسال مع رأس شاشة LCD أو LED ، يجب ألا يكون مصدر الطاقة للمرسل أقل من 20VDC.
4لضمان التشغيل الموثوق به للمنتج ، يوصى بالمستخدمين بتثبيت أجهزة حماية من البرق في الموقع والتأكد من أن المنتج وإمدادات الطاقة موثوق بها.
5يجب اختيار المواد المناسبة وفقاً لخصائص الوسط المقياس لمنع تأثير الوسيط التآكل على جهاز نقل الضغط.يجب اختيار جهاز نقل الضغط من مادة مقاومة للتآكل.
6من أجل ضمان دقة القياس ، يوصى بتعديل جهاز نقل الضغط بانتظام.يمكن تحديد فترة المعايرة وفقًا لبيئة الاستخدام والمتطلبات.
7يجب اختيار مستوى الحماية المناسب وفقًا للمتطلبات الفعلية. إذا كانت المعدات ستعرض للبيئات الرطبة أو الغبارية أو غيرها من البيئات القاسية،اختيار جهاز نقل ضغط بمستوى حماية أعلى.
8تنظيف سطح الجهاز بانتظام للتأكد من أن الكابل متصل بشكل صحيح. إذا تم العثور على ظروف غير طبيعية (مثل تسرب، تلف، وما إلى ذلك)يجب إصلاحها أو استبدالها في الوقت المناسب.
9جهاز إرسال الضغط من فيلم مسطح له مزايا العمر الطويل واستهلاك الطاقة المنخفض وسهولة التثبيت والصيانةولكن لا يزال من الضروري الاهتمام بالمسائل المذكورة أعلاه أثناء الاستخدام لضمان عملها العادي وقياس الضغط بدقة.
| النظام الدليل | ||||||||
| BPHT24 | ناقل الضغط | |||||||
| الرمز | المخطط البناء | |||||||
| القرن التاسع | عرض جهاز نقل الضغط | IIC/III | الصناعية العامة/ جهاز إرسال الضغط على الشاشة | |||||
| نطاق القياس | 0~35Kpa...~35MPa | |||||||
| (0-X) Kpa أو MPa | إكس: يشير إلى نطاق القياس الفعلي | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| الرمز | اتصال الضغط | |||||||
| J1 | M20 × 1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | 1/2NPT | |||||||
| الرمز | الاتصال الكهربائي | |||||||
| B1 | هيرشمان | |||||||
| B2 | مغلق PG7 | |||||||
| B3 | مخرج الكابلات المغلقة | |||||||
| B4 | 2088 غطاء صناعي | |||||||
| B5 | 2088 غطاء صناعي مع عرض | |||||||
| B6 | غيرها | |||||||
| الرمز | نوع الضغط | |||||||
| G | ضغط القياس | |||||||
| أ | الضغط المطلق | |||||||
| S | ضغط مرجعية مغلقة | |||||||
