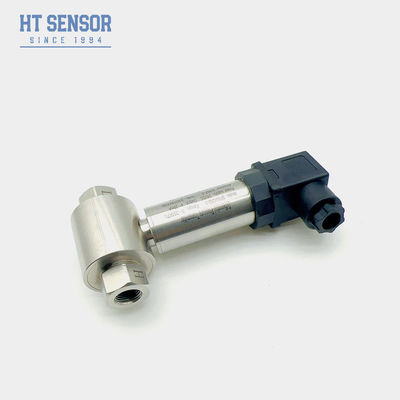

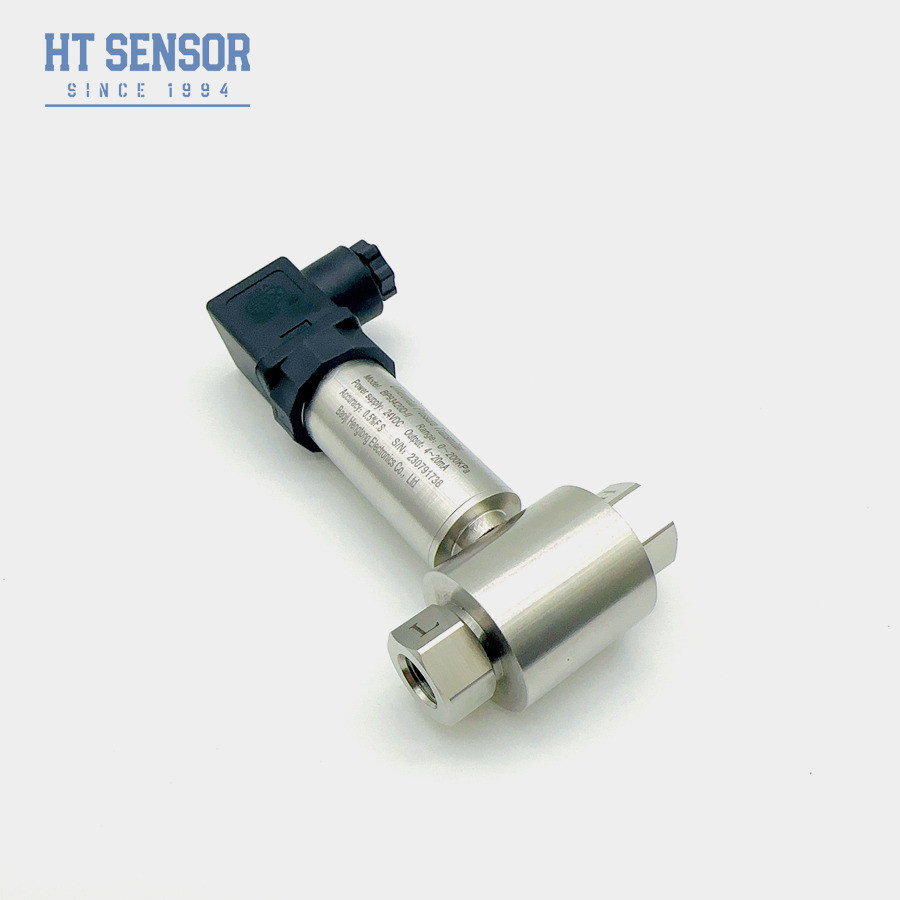

24VDC ناقل الضغط التفاضلي G1/4 1/4NPT 4-20mA ناقل الأنابيب Dp
Product Details
| رقم الطراز: | BP93420DII | مخصصة: | مخصصة |
|---|---|---|---|
| تصنيف الحماية: | IP65 | الوزن: | ~ 0.45 كجم |
| حزمة النقل: | التعبئة القياسية للتصدير مع الكرتون | الرمز السريع: | 9026201090 |
| النوع: | فرق الضغط المرسل | وسط القياس: | سائل |
| دقة: | 0.25٪، 0.5٪ | نطاق الضغط: | 0-10kpa...~2MPa |
| إبراز |
محول ضغط فرعي 24VDC,محول الضغط التفاضلي G1/4,4-20mA أنبوب Dp جهاز إرسال,Differential Pressure Transducer G1/4,4-20mA Pipe Dp Transmitter |
||
Product Description
BP93420Dالثانيدمختلفة(ب)إعادة تأهيلTمُرسِلُ الفدية
إدخال جهاز نقل الضغط التفاضلي:
ناقل الضغط التفاضلي BP93420DII هو مستشعر التفاضل الحجاب الصناعي المملوء بالزيتهذا المستشعر الصناعي يستخدم الحجاب الحاجز السيليكوني المملوء بالزيت لقياسات دقيقة للضغط التفاضلي، مما يجعلها خيار موثوق به للبيئات الصناعية.
ناقل الضغط التفاضلييتم تجميعها بواسطة المقاوم للطفرات-جهاز استشعار الضغط التفاضلي من السيليكون، والبيت هوالفولاذ المقاوم للصدأالهيكل ناقل الضغط التفاضليمقاوم للرطوبة والماء ومقاوم للتآكل. يمكن أن يعمل في البيئات القاسية والظروف الخارجية. جهاز الإرسال لديه حجم صغير ووزن خفيف،والتي يمكن تركيبها على خط أنابيب العملية ودعمها. بالمقارنة مع أجهزة الإرسال التي تتطلب قاعدة أو دعامة، فإنه يقلل إلى حد كبير من تكاليف التثبيت والصيانة أو متصلة من خلال أنبوب.تطبق على نطاق واسعإدفي إمدادات الهواء للدخان، التهوية تحت الأرض وغيرها من صناعات الكهرباء والتعدين، وكذلك مجال التحكم في العملية للكشف الآلي عن الضغط لورشة نظيفة للغاية.انها مناسبة لضغط التفاضلأو الضغطقياس العلاج الطبي، الألياف الكيميائية، الكهرباء، المنزل بدون غبار، وما إلى ذلكيستخدم جهاز الإرسال مخرجات التيار الخاصة به مع تعويض درجة حرارة واسعة ويوفر صفر ثابت بغض النظر عن بيئة المحول.
خصائص المنتج:
1يحتوي جهاز الإرسال على تصميم هيكلي من الفولاذ المقاوم للصدأ، مما يجعله مضغوطا وسهلا في التثبيت
2يخضع للتعويض الحراري الصارم وفحص الشيخوخة ، مما يضمن أداء ثابت وموثوق به
3يمكن اختيار الواجهة الكهربائية كخيار توصيل أو توصيل مباشر.
التطبيقات:
1.اختبار ومراقبة العمليات الصناعية
2.قياس ومراقبة المستوى
3.متاحة للأوكسجين، CO2، النيتروجين،بخار الغاز
4اختبار الضغط في الأنابيب
| معايير الأداء | |
| نطاق القياس | 0-10KPa...~2MPa |
| نوع الضغط | الضغط التفاضلي |
| الحمل الزائد من جانب واحد | ≤3 مرات من النطاق المسمى |
| ضغط ثابت | الحد الأدنى للقيمة بين 5 أضعاف النطاق المسمى أو 7 MPa |
| الدقة @ 25oC | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| التكرار | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
| التهاب النفس | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
| الاستقرار على المدى الطويل | ± 0.5%F.S/year ((≤ 200KPa) ± 0.2%F.S/year ((> 200KPa) |
| الانجراف في درجة الحرارة الصفر | ± 0.01%FS/oC ((> 100KPa) ، ± 0.02%FS/oC (≤ 100Kpa) |
| تحرك درجة حرارة الفترة | ± 0.01%FS/oC ((> 100KPa) ، ± 0.02%FS/oC (≤ 100Kpa) |
| درجة حرارة التعويض | 0-50 درجة مئوية ((0-10KPa، 0-20KPa) 0-70 درجة مئوية ، 10-70 درجة مئوية |
| درجة حرارة العمل | -30 درجة مئوية ~ 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية إلى 100 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | آمنة بطبيعتها وقوية ضد الانفجارات |
| تصنيف الحماية | IP65 |
| الوزن | ~ 0.45 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 سلك |
|
| 0/1 ~ 5 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC |
نصائح التثبيت:
1اختيار موقع التثبيت: حدد موقع التثبيت المناسب لضمان قدرة جهاز الإرسال على قياس ضغط التفاضل بدقة.تجنب التركيب في أماكن مع الاهتزاز، الصدمة أو تغيرات درجة الحرارة.
2إعداد الأنابيب: قبل تركيب جهاز نقل الضغط التفاضلي، تأكد من أن نظام الأنابيب جاهز، بما في ذلك الأنابيب النظيفة، خالية من الشوائب ومشاكل الانسداد.
3فحص الضيق: تأكد من الضيق أثناء التثبيت لتجنب مشاكل التسرب. استخدم مواد الختم المناسبة والمواد اللاصقة لضمان الختم الموثوق به للمفاصل.
4اتجاه التثبيت: وفقاً لتصميم ومتطلبات جهاز نقل الضغط التفاضلي،يتم تثبيت اتجاه المدخل والمخرج من جهاز الإرسال بشكل صحيح لضمان تدفق السائل الطبيعي وتجنب قياس ضغط التفاضل الخاطئ.
5حماية الأرض: جهاز نقل الضغط التفاضلي يحتاج إلى حماية الأرض لضمان السلامة والموثوقية.أرضية جهاز الإرسال بشكل صحيح وفقًا لبيئة التثبيت والمتطلبات، وتأكد من أن الأرض جيدة.
| النظام الدليل | ||||||||
| BP93420XX | ناقل الضغط | |||||||
| الرمز | المخطط البناء | |||||||
| DII | ناقل الضغط التفاضلي | |||||||
| نطاق القياس | 0-10KPa...~2MPa | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| الرمز | اتصال الضغط | |||||||
| J1 | M20 × 1.5 ذكر | |||||||
| J2 | G1/2 ذكر | |||||||
| J3 | G1/4 الذكور | |||||||
| J4 | 1/2 NPT الذكر | |||||||
| J5 | غيرها | |||||||
| الرمز | الاتصال الكهربائي | |||||||
| B1 | هيرشمان | |||||||
| B2 | مغلق PG7 | |||||||
| B3 | مخرج الكابلات المغلقة | |||||||
| B4 | غيرها | |||||||
| الرمز | نوع الضغط | |||||||
| د | الضغط التفاضلي | |||||||
الأسئلة الشائعة:
س: كم من الوقت ستجيبينني؟
ج: سوف نتصل بك في أقرب وقت ممكن ولكن في غضون 12 ساعة
س: هل يمكنني الحصول على بعض العينات؟
ج: نعم، طلب العينة متاح للتحقق من الجودة واختبار السوق. ولكن عليك دفع التكلفة السريعة.
س: متى يمكنك ترتيب الإنتاج؟
ج: بمجرد الحصول على تأكيد المنتج والحصول على الدفع المسبق، سيتم البدء في الإنتاج على الفور.
س: ما هو وقت التسليم؟
ج: عادة ما يستغرق الأمر حوالي 3-5 أيام عمل للطلبات الصغيرة و 10-15 أيام للطلبات الكبيرة.
س: ما هي الشهادات التي لديك ؟
ج:ISO9000، CE، شهادة مقاومة الانفجار، RoHs جاهزة. وقبل تسليم البضائع، يمكن أيضا تقديم شهادة فحص الجودة والسلامة الصادرة عن أطراف ثالثة.
س: ما هي شروط الضمان الخاصة بك؟
ج: نحن نقدم 24 شهراً من الوقت الضمان.
س: هل يمكنك توفير خدمة OEM و مخصصة؟
ج:نعم، OEM و ODM موجودان، لدينا قسم البحث والتطوير المهني الذي يمكن أن يقدم حلول مهنية لك.
