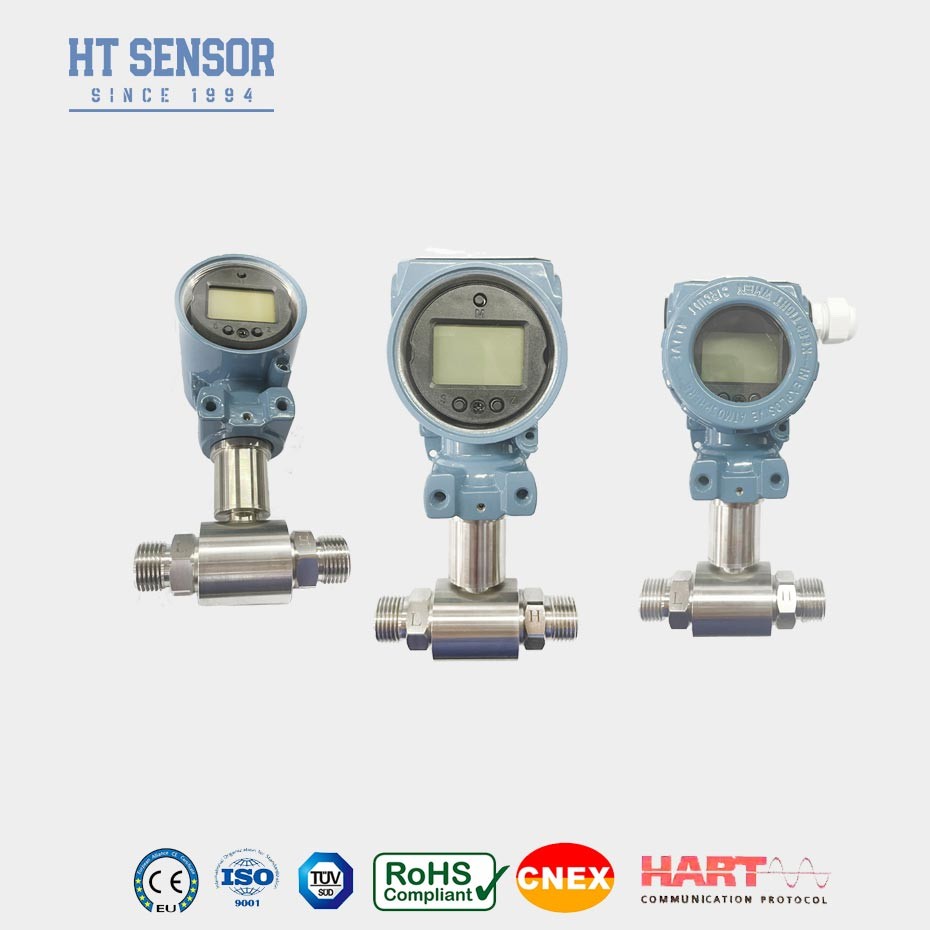

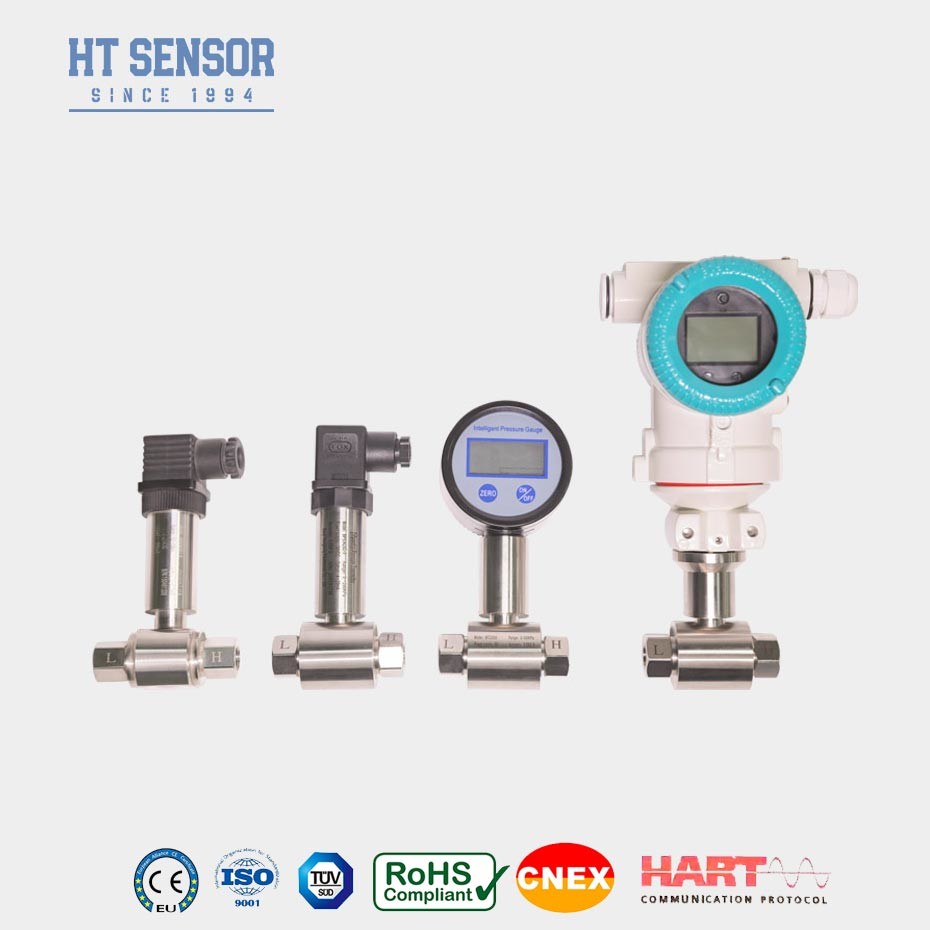

G1/4 جهاز نقل الضغط الفرق 1/4NPT 4-20mA جهاز نقل إشارة الضغط
Product Details
| رقم الطراز: | BP93420DII | مخصصة: | مخصصة |
|---|---|---|---|
| تصنيف الحماية: | IP65 | الوزن: | ~ 0.45 كجم |
| حزمة النقل: | التعبئة القياسية للتصدير مع الكرتون | الرمز السريع: | 9026201090 |
| النوع: | فرق الضغط المرسل | نوع الهيكل: | جهاز إرسال ضغط السيليكون المنتشر |
| وسط القياس: | سائل | دقة: | 0.25٪، 0.5٪ |
| نطاق الضغط: | 0-10kpa...~2MPa | تصنيف IP: | IP65 |
| إبراز |
G1/4 الفرق في ناقل الضغط,الفرق في جهاز نقل الضغط 1/4NPT,4-20mA جهاز إرسال إشارة الضغط,Pressure Transmitter Differential 1/4NPT,4-20mA Pressure Indicating Transmitter |
||
Product Description
BP93420Dالثانيدمختلفة(ب)إعادة تأهيلTمُرسِلُ الفدية
إدخال جهاز نقل الضغط التفاضلي:
جهاز إرسال الضغط التفاضلي BP93420DII يستخدم تقنية السيليكون المقاوم للضغطجهاز استشعار الضغط التفاضلي منخفض التكلفة يستخدم أجهزة استشعار الضغط التفاضلي من السيليكون مع الحجاب الحاجز المعزول من الفولاذ المقاوم للصدأ كعناصر قياسيةالمصنوع من الفولاذ المقاوم للصدأ 316L ومصمم من بنية صلبة وقوية، جهاز استشعار الضغط التفاضلي منخفض التكلفة لديه ميزة أن نقطة الصفر ومدى كامل يمكن تعديلها.مناسب للتطبيق في بيئة قاسية والقياس مع وسائل الضغط التآكلتم استخدام هذا المنتج على نطاق واسع لقياس ضغط التفاضل لسوائل خطوط الأنابيب في صناعة البترول، الصناعة الكيميائية، هيدرولوجيا الطاقة الكهربائية الخ.
خصائص المنتجمن جهاز نقل الضغط التفاضلي:
1يحتوي جهاز الإرسال على تصميم هيكلي من الفولاذ المقاوم للصدأ، مما يجعله مضغوطا وسهلا في التثبيت
2يخضع للتعويض الحراري الصارم وفحص الشيخوخة ، مما يضمن أداء ثابت وموثوق به
3يمكن اختيار الواجهة الكهربائية كخيار توصيل أو توصيل مباشر.
التطبيقاتمن جهاز نقل الضغط التفاضلي:
1اختبار ومراقبة العمليات الصناعية
2قياس ومراقبة المستوى
3متاح للأكسجين و ثاني أكسيد الكربون و النيتروجين و البخار
4اختبار الضغط في الأنابيب
| معايير الأداء | |
| نطاق القياس | 0-10KPa...~2MPa |
| نوع الضغط | الضغط التفاضلي |
| الحمل الزائد من جانب واحد | ≤3 مرات من النطاق المسمى |
| ضغط ثابت | الحد الأدنى للقيمة بين 5 أضعاف النطاق المسمى أو 7 MPa |
| الدقة @ 25oC | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| التكرار | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
| التهاب النفس | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
| الاستقرار على المدى الطويل | ± 0.5%F.S/year ((≤ 200KPa) ± 0.2%F.S/year ((> 200KPa) |
| الانجراف في درجة الحرارة الصفر | ± 0.01%FS/oC ((> 100KPa) ، ± 0.02%FS/oC (≤ 100Kpa) |
| تحرك درجة حرارة الفترة | ± 0.01%FS/oC ((> 100KPa) ، ± 0.02%FS/oC (≤ 100Kpa) |
| درجة حرارة التعويض | 0-50 درجة مئوية ((0-10KPa، 0-20KPa) 0-70 درجة مئوية ، 10-70 درجة مئوية |
| درجة حرارة العمل | -30 درجة مئوية ~ 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية إلى 100 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | آمنة بطبيعتها وقوية ضد الانفجارات |
| تصنيف الحماية | IP65 |
| الوزن | ~ 0.45 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 سلك |
|
| 0/1 ~ 5 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC |
| نصائح الطلب |
1عند اختيار المنتج، يرجى التأكد من أن الوسط المقاس متوافق مع أجزاء المنتج التي تتلامس.
2لضمان التشغيل الموثوق به ، يوصى بتركيب مجموعة من ثلاثة صمامات بين نقطة القياس والجهاز الإرسالي ،ضمان تطبيق ضغط بطيء ومتساوٍ على غرف الضغط الإيجابي والسلبي في جهاز الإرسال.
3أثناء التثبيت ، يُنصح بوضع واجهات الضغط في كلا الطرفين أفقيًا لتقليل تأثير موقع التثبيت على المنتج.
4لمتطلبات خاصة مثل الاهتزاز القوي، قوة الاصطدام الفوري، التداخل الكهرومغناطيسي القوي، أو تداخل الترددات الراديوية،يرجى إبلاغ شركتنا وتحديد هذه المتطلبات في النظام
| النظام الدليل | ||||||||
| BP93420XX | ناقل الضغط | |||||||
| الرمز | المخطط البناء | |||||||
| DII | ناقل الضغط التفاضلي | |||||||
| نطاق القياس | 0-10KPa...~2MPa | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| الرمز | اتصال الضغط | |||||||
| J1 | M20 × 1.5 ذكر | |||||||
| J2 | G1/2 ذكر | |||||||
| J3 | G1/4 الذكور | |||||||
| J4 | 1/2 NPT الذكر | |||||||
| J5 | غيرها | |||||||
| الرمز | الاتصال الكهربائي | |||||||
| B1 | هيرشمان | |||||||
| B2 | مغلق PG7 | |||||||
| B3 | مخرج الكابلات المغلقة | |||||||
| B4 | غيرها | |||||||
| الرمز | نوع الضغط | |||||||
| د | الضغط التفاضلي | |||||||
الأسئلة الشائعة:
س: كم من الوقت ستجيبينني؟
ج: سوف نتصل بك في أقرب وقت ممكن ولكن في غضون 12 ساعة
س: هل يمكنني الحصول على بعض العينات؟
ج: نعم، طلب العينة متاح للتحقق من الجودة واختبار السوق. ولكن عليك دفع التكلفة السريعة.
س: متى يمكنك ترتيب الإنتاج؟
ج: بمجرد الحصول على تأكيد المنتج والحصول على الدفع المسبق، سيتم البدء في الإنتاج على الفور.
س: ما هو وقت التسليم؟
ج: عادة ما يستغرق الأمر حوالي 3-5 أيام عمل للطلبات الصغيرة و 10-15 أيام للطلبات الكبيرة.
س: ما هي الشهادات التي لديك ؟
ج:ISO9000، CE، شهادة مقاومة الانفجار، RoHs جاهزة. وقبل تسليم البضائع، يمكن أيضا تقديم شهادة فحص الجودة والسلامة الصادرة عن أطراف ثالثة.
س: ما هي شروط الضمان الخاصة بك؟
ج: نحن نقدم 24 شهراً من الوقت الضمان.
س: هل يمكنك توفير خدمة OEM و مخصصة؟
ج:نعم، OEM و ODM موجودان، لدينا قسم البحث والتطوير المهني الذي يمكن أن يقدم حلول مهنية لك.
