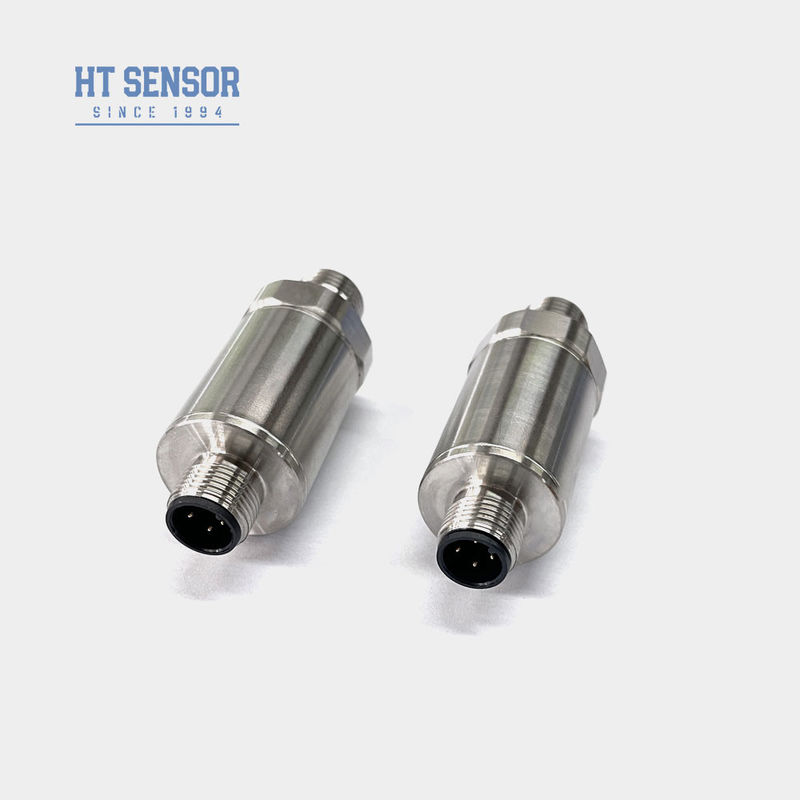

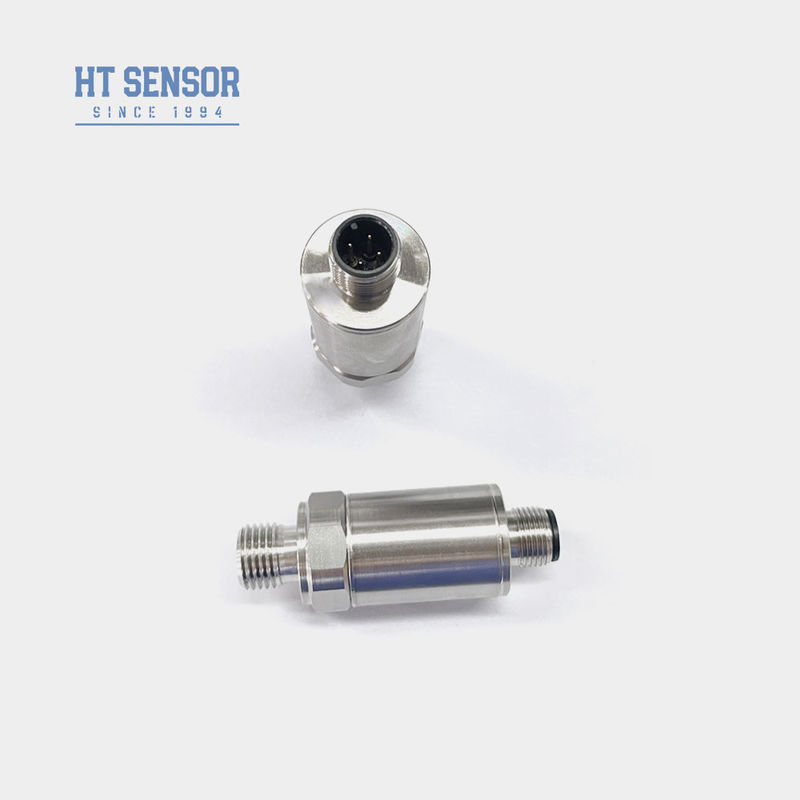

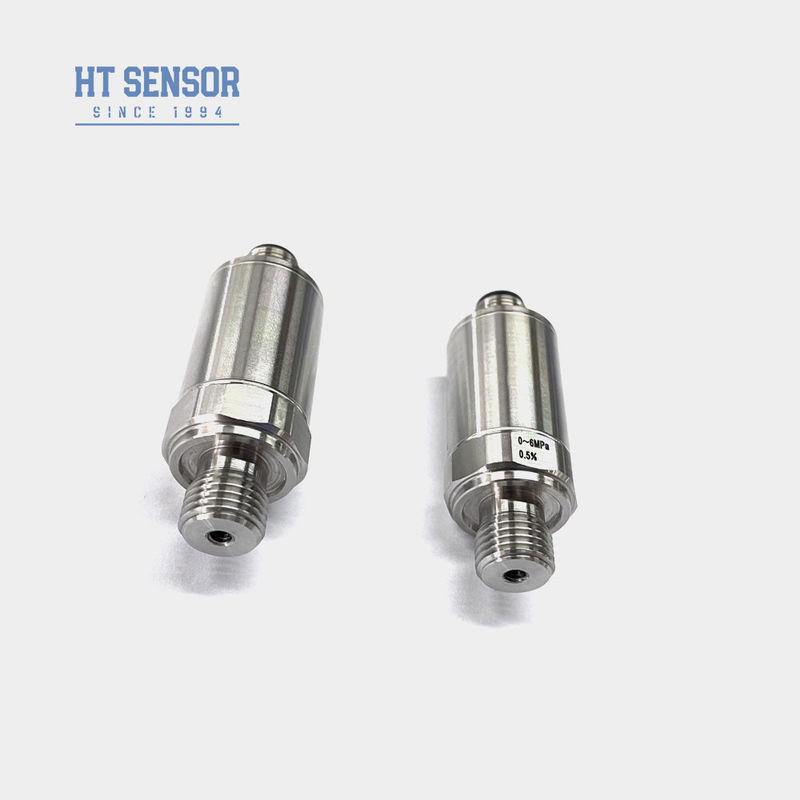

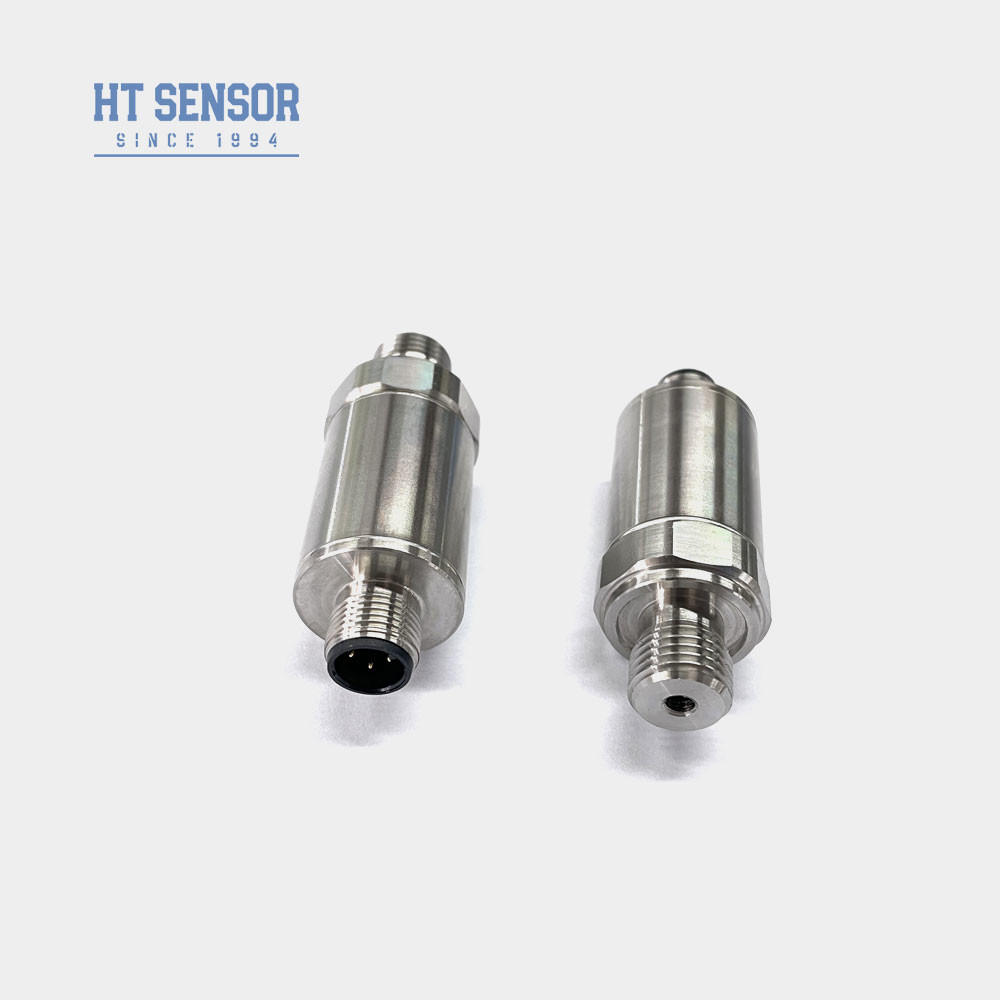

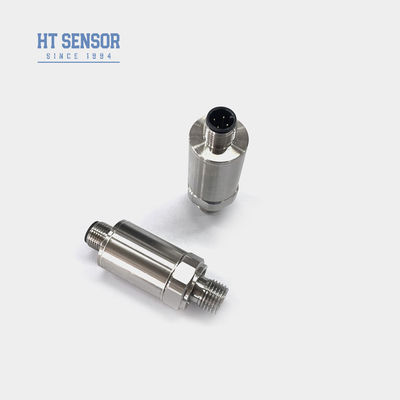

BP156-M مستشعر ناقل الضغط المصغر مع M12
Product Details
| النموذج رقم: | BP156-م | مواد الإسكان: | 316LS.S. أو 304S.S. |
|---|---|---|---|
| نوع الضغط: | الضغط المقياسي، الضغط المطلق، الضغط المغلق | العلامة التجارية: | HTsensor |
| الأصل: | الصين | نوع الهيكل: | جهاز استشعار الضغط الارسال |
| وسط القياس: | السائل والهواء | نطاق الضغط: | 0 كيلو باسكال ~ 10 كيلو باسكال...35 ميجا باسكال |
| الزائد: | 1.5X | التخصيص: | OEM وتصنيع |
| إبراز |
mini pressure transmitter sensor,M12 connector pressure transducer,BP156-M pressure sensor,M12 connector pressure transducer,BP156-M pressure sensor |
||
Product Description
BP156-M مستشعر ناقل الضغط المصغر مع M12
جهاز نقل الضغط BP156-M
إدخال مستشعر إرسال الضغط المصغر M12:
يستخدم مستشعر جهاز إرسال الضغط الدقيق BP156-M النواة المملوءة بالزيت من سلسلة HT19 كعنصر قياس للإشارة. بعد التضخيم الرقمي لـ PCB ،يتم تحويلها إلى إشارة إخراج قياسية (4-20mA).0-10 فولت0حجم صغير، مجموعة واسعة من إمدادات الطاقة، إشارات الخروج متنوعة، مناسبة لتطبيقات مختلفة.
يمكن للمستخدمين تخصيص واجهة الخيوط أو رابط الإخراج وفقًا للبيئة الميدانية. سنبذل قصارى جهدنا لتحقيق حالة ربح مع عملائنا.
خصائص المنتجمن مستشعر إرسال ضغط صغير من طراز M12:
- 1نطاق قياس واسع ، هيكل الفولاذ المقاوم للصدأ ، أشكال واجهة الضغط المتنوعة
- 2. IP65 تصنيف الحماية هيكل الفولاذ المقاوم للصدأ
- 3.دقة عالية، كل هيكل الفولاذ المقاوم للصدأ
التطبيقاتمن مستشعر إرسال ضغط صغير من طراز M12:
- 1قياس ضغط الغازات والسوائل غير السامة مع 316L الفولاذ المقاوم للصدأ
- 2.تستخدم في العمليات الصناعية في الموقع مثل البترول والكيمياء والمعادن وتوليد الطاقة والهيدرولوجيا
- 3تستخدم في أنظمة التحكم الهيدروليكية والهوائية
| معايير الأداء من مستشعر إرسال ضغط صغير من طراز M12: | |
|---|---|
| نطاق القياس | 0kPa ~ 10kPa... 20MPa |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25oC | ± 0.25% (عادة) ± 0.5% (أكثر) |
| قابلية التكرار والهستيريس | 0.02% F.S. ((النوع) 0.05% F.S. ((الحد الأقصى) |
| الاستقرار على المدى الطويل | ± 0.1%F.S/year ((النموذجية) ± 0.2%F.S/year ((الحد الأقصى) |
| الانحراف في درجة حرارة النقطة الصفرية | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| استجابة التردد | 2.4Khz |
| درجة حرارة التعويض | 0-70oC ((≤10mpa، قابلة للتخصيص) |
| درجة حرارة العمل | -20 درجة مئوية إلى 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | Ex db IIC T6 جيجابايت |
| تصنيف الحماية | IP65 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~ 0.15 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 أسلاك |
|
| 0/1 ~ 5 فولت | ||
| 0/1~10 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC |
| أمثلة اختيار |
| نصائح الطلب |
2عند وضع الطلب، يرجى ملاحظة أن المنتجات من نوع مقاومة للانفجار لا تشمل رؤوس العرض الرقمي.
3عند طلب أجهزة الإرسال مع رأس شاشة LCD أو LED ، يجب ألا يكون مصدر الطاقة للمرسل أقل من 20VDC.
4لضمان التشغيل الموثوق به للمنتج ، يوصى بالمستخدمين بتثبيت أجهزة حماية من البرق في الموقع والتأكد من أن المنتج وإمدادات الطاقة موثوق بها.
5نطاق درجة حرارة العمل المسموح بها للخاتم O-ring من المطاط الفلوروي هو -20oC إلى 250oC. عندما تكون درجة حرارة العمل للمنتج أقل من -20oC ، فمن الضروري اختيار ختم O-ring EPDM.
6طول الكابل الافتراضي هو 1.5m، متوفر في ثلاث مواد. إذا لم يتم تحديده، سيتم توفيره بمادة كابل البولي إيثيلين. إذا كنت بحاجة إلى مادة كابل مختلفة،من فضلك حددها في الترتيب.
7. بالنسبة لمتطلبات خاصة مثل الاهتزاز القوي، قوة الاصطدام الفوري، التداخل الكهرومغناطيسي القوي أو ترددات الراديو، يرجى إبلاغ شركتنا وتحديدها في النظام.
| دليل الطلبمن جهاز استشعار ضغط صغير | |||||||||
| BP15X | ناقل الضغط التناظري | ||||||||
| الرمز | المخطط البناء | ||||||||
| 5 | سدادة باكارد | 6 | كابل الخروج المباشر المغلق 1.5 متر | ||||||
| 7 | مصطفى (ميني هيرشمان) | 8 | رابط هيرشمان الكبير | ||||||
| نطاق القياس | 0kPa ~ 10kPa... 5MPa | ||||||||
| (0-X) Kpa أو MPa |
إكس: يشير لمدى القياس الفعلي | ||||||||
| الرمز | إمدادات الطاقة | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | غيرها | ||||||||
| الرمز | إشارة الخروج | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| الرمز | اتصال الضغط | ||||||||
| J1 | M20 × 1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | غيرها ((¢50.4 فلانج) | ||||||||
| الرمز | الاتصال الكهربائي | ||||||||
| B1 | هيرشمان | ||||||||
| B2 | PG7 | ||||||||
| B3 | كابل مغلق منفذ 1.5 متر | ||||||||
| B4 | غيرها | ||||||||
| الرمز | نوع الضغط | ||||||||
| G | ضغط القياس | ||||||||
| أ | الضغط المطلق | ||||||||
| S | ضغط مرجعية مغلقة | ||||||||
الأسئلة الشائعة:
1س: ما هي خصائص أجهزة إرسال أجهزة استشعار الضغط الخاصة بك؟
الجواب: دقة عالية، متانة، وأداء ممتاز. التخصيص متاح.
2س: هل يمكنني تخصيص مواصفات خاصة؟
ج: نعم، يمكن لمهندسيننا تخصيص المنتجات لتلبية الاحتياجات المحددة. نحن نقدم خدمة OEM و ODM
3س: ما هي قدرة الإنتاج الخاصة بك؟
أ: منشآتنا التصنيعية قادرة على إنتاج ما يصل إلى 30,000 جهاز إرسال لجهاز استشعار الضغط في الشهر، لذلك نحن قادرون تماما على تلبية احتياجات الطلبات على نطاق واسع.من المستحسن الاتصال بفريق المبيعات لدينا مسبقاً لضمان تسهيل الإنتاج وتخطيط التسليم.
4السؤال: ما هي فترة التسليم النموذجية؟
ج: 5~8 أيام عمل للنماذج القياسية. المنتجات المخصصة قد تختلف.
5السؤال: كيف يتم تسعير المنتجات؟ هل هناك أي خصومات؟
ج: أسعار تنافسية مع خصومات للطلبات السائبة أو الشركاء على المدى الطويل.
6س: ما هو ضمان منتجاتك؟ وخدمة ما بعد البيع؟
ج: وقت الضمان لدينا هو 24 شهرا بعد الشحن، وبعد البيع لدينا سوف تجيب مع أسئلتك في 24hrs، التعليمات عن بعد عن طريق شبكة الكمبيوتر هودائما متاحة.
