جهاز نقل ضغط الحجاب الحاجز G1/2 مع جهاز استشعار ضغط ضد الانفجار
Product Details
| النموذج رقم: | بي بي اتش تي24 | النطاق: | 0-10kpa~035mpa |
|---|---|---|---|
| القوة: | 5Vdc / 12-32Vdc | انتاج |: | 0.5-4.5VDC /4-20mA /0-10VDC |
| الاتصال: | M20 * 1.5 G1/2 | النوع: | إغلاق الحجاب الحاجز جهاز استشعار الضغط المرسل |
| وسط القياس: | سائل، غاز، صمغ للمشروبات وما إلى ذلك | درجة الدقة: | 0.5٪ فس |
| المواد: | الفولاذ المقاوم للصدأ | التخصيص: | متاحة OEM و ODM |
| إبراز |
G1/2 جهاز نقل ضغط الحجاب الحاجز,ناقل ضغط الحجاب الحاجز مع DIN,G1/2 جهاز استشعار الضغط ضد الانفجار,Flush Diaphragm Pressure Transmitter With DIN,G1/2 Thread Explosion Proof Pressure Sensor |
||
Product Description

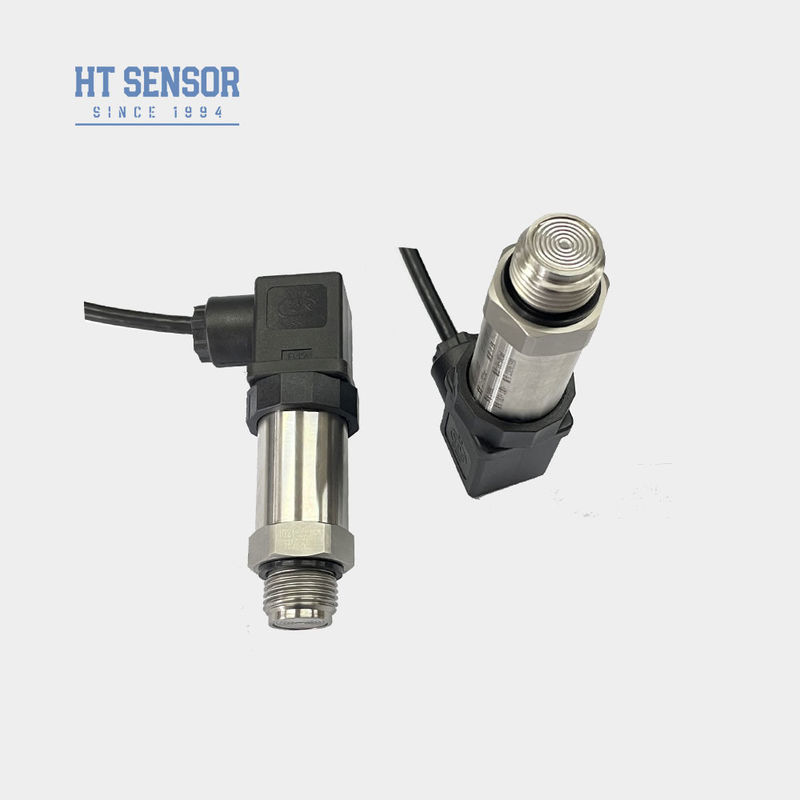

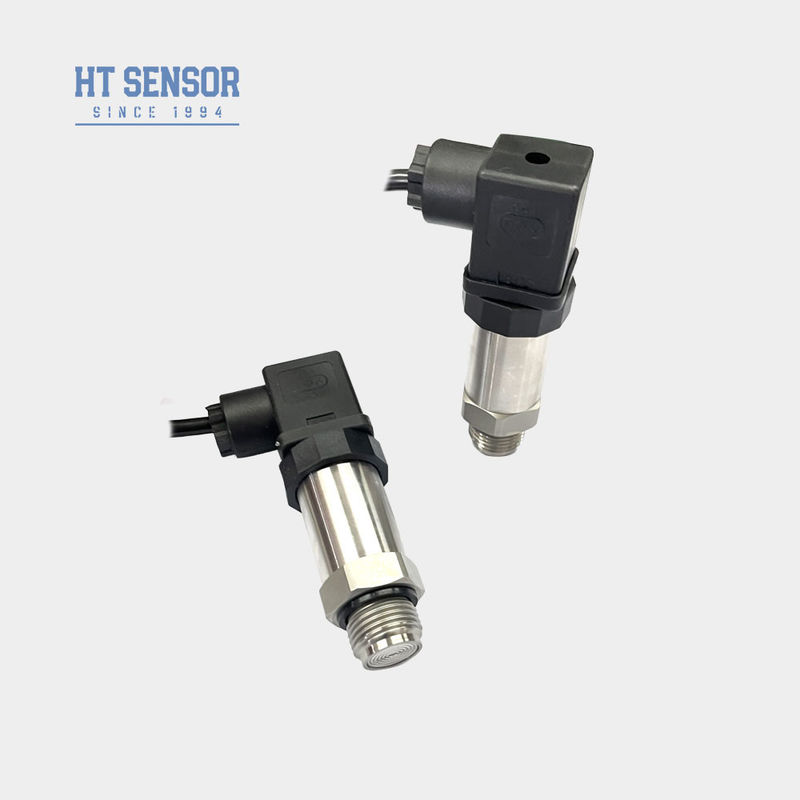

جهاز إرسال ضغط الحجاب الحاجز BPHT24 مع DIN
BPHT24جهاز استشعار ضغط الحجاب الحاجز
إدخال جهاز إرسال لجهاز استشعار ضغط الحجاب الحاجز:
جهاز إرسال جهاز استشعار ضغط الحجاب الحاجز من نوع BPHT24 يتبنى جوهر زيت معزول من السيليكون الحجاب الحاجز من سلسلة HT كعنصر قياس للإشارة.جميع المكونات موجودة في غطاء من الفولاذ المقاوم للصدأ الذي يحول إشارة المستشعر إلى تيار الخروج القياسي أو إشارة الجهد المطلوبة من قبل العميل.
يحتوي جهاز إرسال ضغط الحجاب الحاجز المسطح على مقياس إجهاد وجانب الأمامي من السيليكون المنتشر. يتبنى جهاز قياس الحجاب الحاجز المسطح لجهاز قياس الإجهاد حجاب حاجز قوي معالج خصيصًا.الجسيمات الصلبة في الوسيط المقاس لن يضر الحجاب الحاجز العزلهيكل مضغوط، مقاومة للتآكل، مقاومة الاهتزاز، مقاومة لضرب الجسيمات، مجموعة واسعة من تعويضات درجة الحرارة.النوع الأمامي للسيليكون المنتشر يتبنى النظام الأساسي للسيليكون المنتشر المستورد، تعتمد تقنية التنسيق والتعويض الرقمي، أداء المنتج موثوق به والإنتاج مستقر.
خصائص المنتجمن جهاز استشعار ضغط الحجاب الحاجز:
1خيارات مختلفة لجهاز التواصل الضغط
2مصممة للتطبيقات الصحية لمنع التوسع المتوسط
3دقة عالية مع هيكل الفولاذ المقاوم للصدأ بالكامل
4من السهل تنظيفه
التطبيقاتمن جهاز استشعار ضغط الحجاب الحاجز:
1مناسبة لقياس الغازات السائلة غير السامة مع 316L
2مثالية لحماية البيئة والصناعات الكيميائية
3تستخدم في الصناعات البحرية والطيران
4مناسبة للاستخدام في الصناعات الطبية والصيدلانية الحيوية ونظافة الأغذية
| معايير الأداءمن جهاز استشعار ضغط الحجاب الحاجز | |
| نطاق القياس | 0~35Kpa...~20MPa |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25oC | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| قابلية التكرار والهستيريس | 0.02% F.S. ((النوع) 0.05% F.S. ((الحد الأقصى) |
| الاستقرار على المدى الطويل | ± 0.1%F.S/year ((النموذجية) ± 0.2%F.S/year ((الحد الأقصى) |
| الانحراف في درجة حرارة النقطة الصفرية | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| استجابة التردد | 2.4Khz |
| درجة حرارة التعويض | 0-70oC ((≤10mpa، قابلة للتخصيص) |
| درجة حرارة العمل | -20 درجة مئوية إلى 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | Ex db IIC T6 جيجابايت |
| تصنيف الحماية | IP65 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~ 0.15 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 أسلاك |
|
| 0/1 ~ 5 فولت | ||
| 0/1~10 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC | |
| بروتوكول الاتصال RS485 | 3.6 ~ 30 فولت / بطارية | 4 أسلاك |
| نصائح الطلب |
2عند وضع الطلب، يرجى ملاحظة أن المنتجات من نوع مقاومة للانفجار لا تشمل رؤوس العرض الرقمي.
3عند طلب أجهزة الإرسال مع رأس شاشة LCD أو LED ، يجب ألا يكون مصدر الطاقة للجهاز أقل من 20VDC.
4لضمان التشغيل الموثوق به للمنتج ، يوصى بالمستخدمين بتثبيت أجهزة حماية من البرق في الموقع والتأكد من أن المنتج وإمدادات الطاقة موثوق بها.
5نطاق درجة حرارة العمل المسموح بها للخاتم O-ring من المطاط الفلوروي هو -20oC إلى 250oC. عندما تكون درجة حرارة العمل للمنتج أقل من -20oC ، فمن الضروري اختيار ختم O-ring EPDM.
6طول الكابل الافتراضي هو 1.5m، متوفر في ثلاث مواد. إذا لم يتم تحديده، سيتم توفيره بمادة كابل البولي إيثيلين. إذا كنت بحاجة إلى مادة كابل مختلفة،من فضلك حددها في الترتيب.
7. بالنسبة لمتطلبات خاصة مثل الاهتزاز القوي، قوة الاصطدام الفوري، التداخل الكهرومغناطيسي القوي أو ترددات الراديو، يرجى إبلاغ شركتنا وتحديدها في النظام.
| دليل الطلبمن جهاز استشعار ضغط الحجاب الحاجز | ||||||||
| BPHT24 | ناقل الضغط | |||||||
| الرمز | المخطط البناء | |||||||
| القرن التاسع | عرض جهاز نقل الضغط | IIC/III | الصناعية العامة/ جهاز إرسال الضغط على الشاشة | |||||
| T | ناقل الضغط المقاوم لدرجات الحرارة العالية | |||||||
| نطاق القياس | 0~35Kpa...~20MPa | |||||||
| (0-X) Kpa أو MPa | إكس: يشير إلى نطاق القياس الفعلي | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| الرمز | اتصال الضغط | |||||||
| J1 | M20 × 1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | غيرها | |||||||
| الرمز | الاتصال الكهربائي | |||||||
| B1 | هيرشمان | |||||||
| B2 | مغلق PG7 | |||||||
| B3 | مخرج الكابلات المغلقة | |||||||
| B4 | 2088 غطاء صناعي | |||||||
| B5 | 2088 غطاء صناعي مع عرض | |||||||
| B6 | غيرها | |||||||
| الرمز | نوع الضغط | |||||||
| G | ضغط القياس | |||||||
| أ | الضغط المطلق | |||||||
| S | ضغط مرجعية مغلقة | |||||||
الأسئلة الشائعة:
1س: ما هي خصائص أجهزة إرسال أجهزة استشعار الضغط الخاصة بك؟
الجواب: دقة عالية، متانة، وأداء ممتاز. التخصيص متاح.
2س: هل يمكنني تخصيص مواصفات خاصة؟
ج: نعم، يمكن لمهندسيننا تخصيص المنتجات لتلبية الاحتياجات المحددة. نحن نقدم خدمة OEM و ODM.
3س: ما هي قدرة الإنتاج الخاصة بك؟
أ: منشآتنا التصنيعية قادرة على إنتاج ما يصل إلى 30,000 جهاز إرسال لجهاز استشعار الضغط في الشهر، لذلك نحن قادرون تماما على تلبية احتياجات الطلبات على نطاق واسع.من المستحسن الاتصال بفريق المبيعات لدينا مسبقاً لضمان تسهيل الإنتاج وتخطيط التسليم.
4السؤال: ما هي فترة التسليم النموذجية؟
ج: 5~8 أيام عمل للنماذج القياسية. المنتجات المخصصة قد تختلف.
5السؤال: كيف يتم تسعير المنتجات؟ هل هناك أي خصومات؟
ج: أسعار تنافسية مع خصومات للطلبات السائبة أو الشركاء على المدى الطويل.
6س: ما هو ضمان منتجاتك؟ وخدمة ما بعد البيع؟
ج: وقت الضمان لدينا هو 24 شهرا بعد الشحن، وبعد البيع لدينا سوف تجيب مع أسئلتك في 24hrs، التعليمات عن بعد عن طريق شبكة الكمبيوتر هودائما متاحة.
