BPHT24-III مستشعر ضغط الحجاب الحاجز الرقمي جهاز نقل الضغط للمشروبات السائلة
تفاصيل المنتج
| النموذج رقم: | BPHT24-III | النطاق: | 0-10kpa~35Mpa |
|---|---|---|---|
| القوة: | 12-36 فولت تيار مستمر | انتاج |: | 4-20mA |
| مواد الإسكان: | سبيكة الألومنيوم | نوع الضغط: | قياس الضغط، الضغط المطلق، مختوم |
| المواصفات: | مستشعر ضغط الحجاب الحاجز | خيط: | G1/2 M20 * 1.5 1/2NPT |
| وسط القياس: | سائل، غاز، صمغ للمشروبات وما إلى ذلك | التخصيص: | متاحة OEM و ODM |
| إبراز |
جهاز استشعار ضغط الحجاب الحاجز BPHT24-III,جهاز استشعار ضغط الحجاب الحاجز الرقمي,جهاز نقل الضغط الرقمي للمشروبات السائلة |
||
وصف المنتج

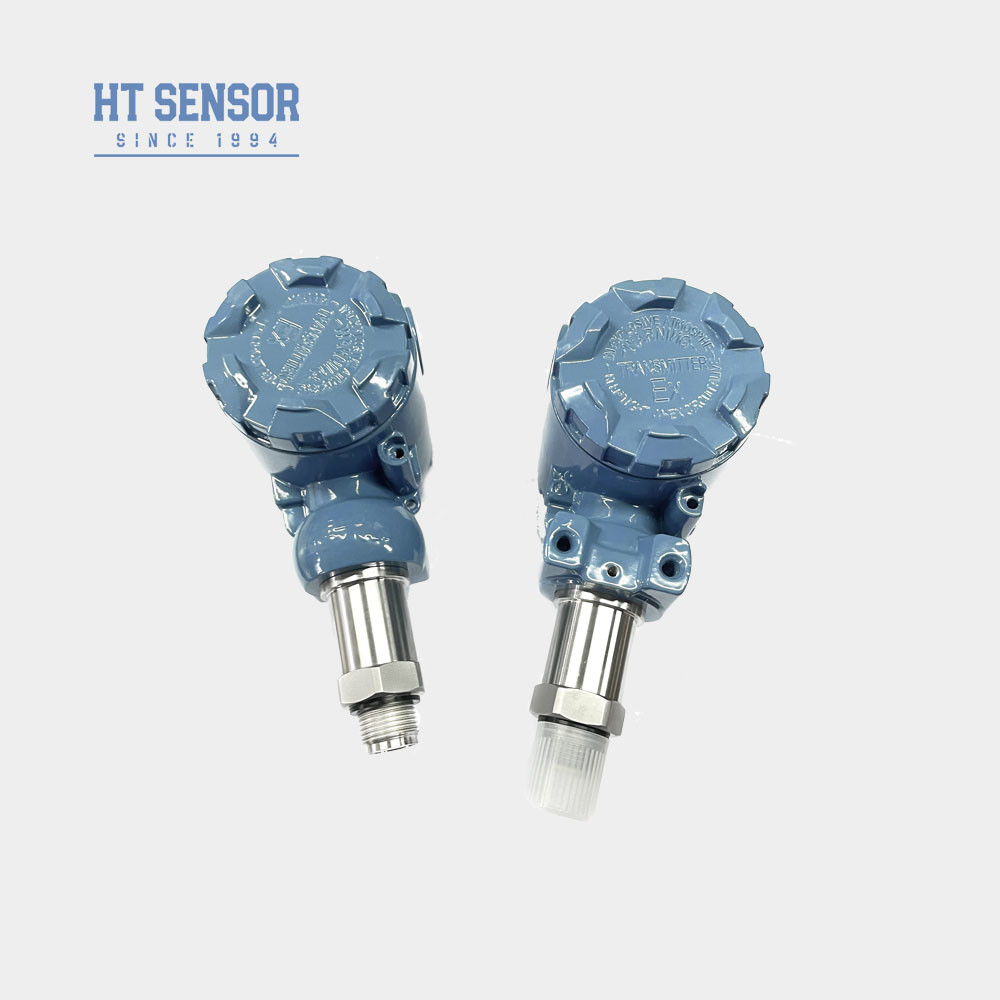

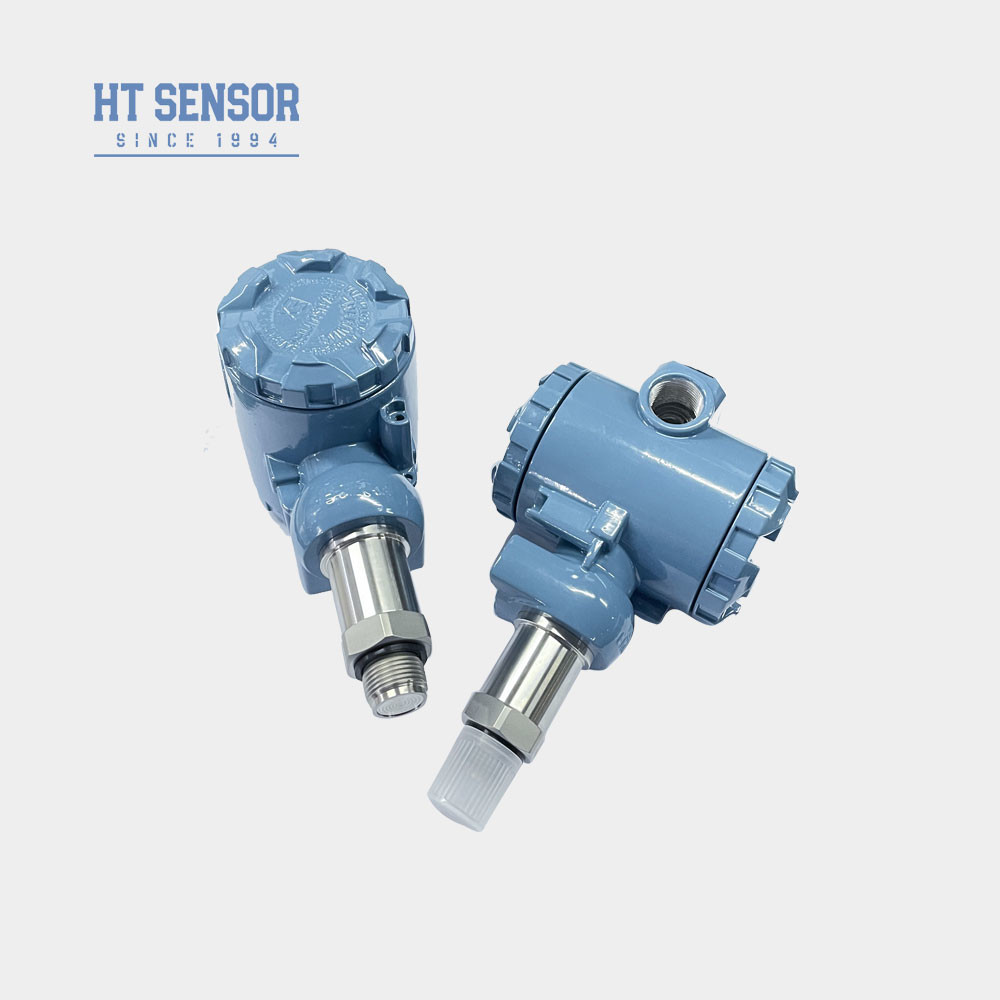

BPHT24-III جهاز استشعار ضغط الحجاب الحاجز للشرب السائل
جهاز نقل الضغط BPHT24-III
إدخال جهاز استشعار ضغط الحجاب الحاجز:
يستخدم جهاز إرسال ضغط الحجاب الحاجز BPHT24-III قلب الانتشار السيليكوني الحجاب الحاجز المسطح من سلسلة HT كعنصر قياس للإشارة.دائرة معالجة الإشارة تقع في 2088 ويقوم بتحويل إشارة الضغط إلى إشارة الإخراج القياسيةضمان قياس ضغط موثوق ودقيق في بيئة صحية.
أجهزة نقل الضغط BPHT24-III مناسبة للصناعات الغذائية والمشروبات والصيدلانية والهندسة الحيوية وغيرها.يتم لحام الحجاب الحاجز العازل المثبت بشكل عادي بالكامل مع مفصل العملية لضمان الاتصال الدقيق بين مفصل العملية وحجاب القياسلذلك لا يلزم وجود غطاءات إضافية للخزين ولا يتم قياس المناطق الميتة.ويتم نقل ضغط العملية من الحجاب الحاجز إلى جهاز الاستشعار المقاوم للطفرة بشكل ثابت من خلال سائل ملء معتمد صحياً.
خصائص المنتجمن جهاز استشعار ضغط الحجاب الحاجز:
2مصممة للتطبيقات الصحية لمنع التوسع المتوسط
3دقة عالية مع هيكل الفولاذ المقاوم للصدأ بالكامل
4من السهل تنظيفهوقابلة للتعديل ويمكن عرضها
التطبيقاتمن جهاز استشعار ضغط الحجاب الحاجز:
1مناسبة لقياس الغازات السائلة غير السامة مع 316L
2مثالية لحماية البيئة والصناعات الكيميائية
3تستخدم في الصناعات البحرية والطيران
4مناسبة للاستخدام في الصناعات الطبية والصيدلانية الحيوية ونظافة الأغذية
| معايير الأداءمن جهاز استشعار ضغط الحجاب الحاجز | |
| نطاق القياس | 0~35Kpa...~20MPa |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25oC | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| قابلية التكرار والهستيريس | 0.02% F.S. ((النوع) 0.05% F.S. ((الحد الأقصى) |
| الاستقرار على المدى الطويل | ± 0.1%F.S/year ((النموذجية) ± 0.2%F.S/year ((الحد الأقصى) |
| الانحراف في درجة حرارة النقطة الصفرية | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| استجابة التردد | 2.4Khz |
| درجة حرارة التعويض | 0-70oC ((≤10mpa، قابلة للتخصيص) |
| درجة حرارة العمل | -20 درجة مئوية إلى 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | Ex db IIC T6 جيجابايت |
| تصنيف الحماية | IP65 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~ 0.8 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 أسلاك |
|
| 0/1 ~ 5 فولت | ||
| 0/1~10 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC | |
| بروتوكول الاتصال RS485 | 3.6 ~ 30 فولت / بطارية | 4 أسلاك |
| المخطط البناء | |
| البعد | |
| نصائح الطلب |
2عند وضع الطلب، يرجى ملاحظة أن المنتجات من نوع مقاومة للانفجار لا تشمل رؤوس العرض الرقمي.
3عند طلب أجهزة الإرسال مع رأس شاشة LCD أو LED ، يجب ألا يكون مصدر الطاقة للجهاز أقل من 20VDC.
4لضمان التشغيل الموثوق به للمنتج ، يوصى بالمستخدمين بتثبيت أجهزة حماية من البرق في الموقع والتأكد من أن المنتج وإمدادات الطاقة موثوق بها.
5نطاق درجة حرارة العمل المسموح بها للخاتم O-ring من المطاط الفلوروي هو -20oC إلى 250oC. عندما تكون درجة حرارة العمل للمنتج أقل من -20oC ، فمن الضروري اختيار ختم O-ring EPDM.
6طول الكابل الافتراضي هو 1.5m، متوفر في ثلاث مواد. إذا لم يتم تحديده، سيتم توفيره بمادة كابل البولي إيثيلين. إذا كنت بحاجة إلى مادة كابل مختلفة،من فضلك حددها في الترتيب.
7. بالنسبة لمتطلبات خاصة مثل الاهتزاز القوي، قوة الاصطدام الفوري، التداخل الكهرومغناطيسي القوي أو ترددات الراديو، يرجى إبلاغ شركتنا وتحديدها في النظام.
| دليل الطلب | ||||||||
| BPHT24 | ناقل الضغط | |||||||
| الرمز | المخطط البناء | |||||||
| القرن التاسع | عرض جهاز نقل الضغط | IIC/III | الصناعية العامة/ جهاز إرسال الضغط على الشاشة | |||||
| T | ناقل الضغط المقاوم لدرجات الحرارة العالية | |||||||
| نطاق القياس | 0~35Kpa...~20MPa | |||||||
| (0-X) Kpa أو MPa | إكس: يشير إلى نطاق القياس الفعلي | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| الرمز | اتصال الضغط | |||||||
| J1 | M20 × 1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | غيرها | |||||||
| الرمز | الاتصال الكهربائي | |||||||
| B1 | هيرشمان | |||||||
| B2 | مغلق PG7 | |||||||
| B3 | مخرج الكابلات المغلقة | |||||||
| B4 | 2088 غطاء صناعي | |||||||
| B5 | 2088 غطاء صناعي مع عرض | |||||||
| B6 | غيرها | |||||||
| الرمز | نوع الضغط | |||||||
| G | ضغط القياس | |||||||
| أ | الضغط المطلق | |||||||
| S | ضغط مرجعية مغلقة | |||||||
الأسئلة الشائعة:
1س: ما هي خصائص أجهزة إرسال أجهزة استشعار الضغط الخاصة بك؟
الجواب: دقة عالية، متانة، وأداء ممتاز. التخصيص متاح.
2س: هل يمكنني تخصيص مواصفات خاصة؟
ج: نعم، يمكن لمهندسيننا تخصيص المنتجات لتلبية الاحتياجات المحددة. نحن نقدم خدمة OEM و ODM.
3س: ما هي قدرة الإنتاج الخاصة بك؟
أ: منشآتنا التصنيعية قادرة على إنتاج ما يصل إلى 30,000 جهاز إرسال لجهاز استشعار الضغط في الشهر، لذلك نحن قادرون تماما على تلبية احتياجات الطلبات على نطاق واسع.من المستحسن الاتصال بفريق المبيعات لدينا مسبقاً لضمان تسهيل الإنتاج وتخطيط التسليم.
4السؤال: ما هي فترة التسليم النموذجية؟
ج: 5~8 أيام عمل للنماذج القياسية. المنتجات المخصصة قد تختلف.
5السؤال: كيف يتم تسعير المنتجات؟ هل هناك أي خصومات؟
ج: أسعار تنافسية مع خصومات للطلبات السائبة أو الشركاء على المدى الطويل.
6س: ما هو ضمان منتجاتك؟ وخدمة ما بعد البيع؟
ج: وقت الضمان لدينا هو 24 شهرا بعد الشحن، وبعد البيع لدينا سوف تجيب مع أسئلتك في 24hrs، التعليمات عن بعد عن طريق شبكة الكمبيوتر هودائما متاحة.
