| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | HT SENSOR |
| إصدار الشهادات: | ISO9001 |
| رقم الموديل: | BP93420D-II |
| الحد الأدنى لكمية: | 1 |
| تفاصيل التغليف: | علبة |
| وقت التسليم: | 5-8 يوم عمل |
| شروط الدفع: | L / C ، D / P ، T / T |
| القدرة على العرض: | 3000 قطعة / الشهر |
| Modle: | BP93420D-II | Range: | 0-10kpa~2Mpa |
|---|---|---|---|
| Power: | 24VDC(12-32VDC) | Output: | 4-20mA 0-10V and so on |
| Material: | Stainless steel | Thread: | Male and female G1/4 M20*1.5 and so on |
| Pressure Type: | Differential Pressure transmitter sensor | Protection Class: | IP65 |
| Working Temperature: | 0-60℃ | Connector: | Big DIN or OEM |

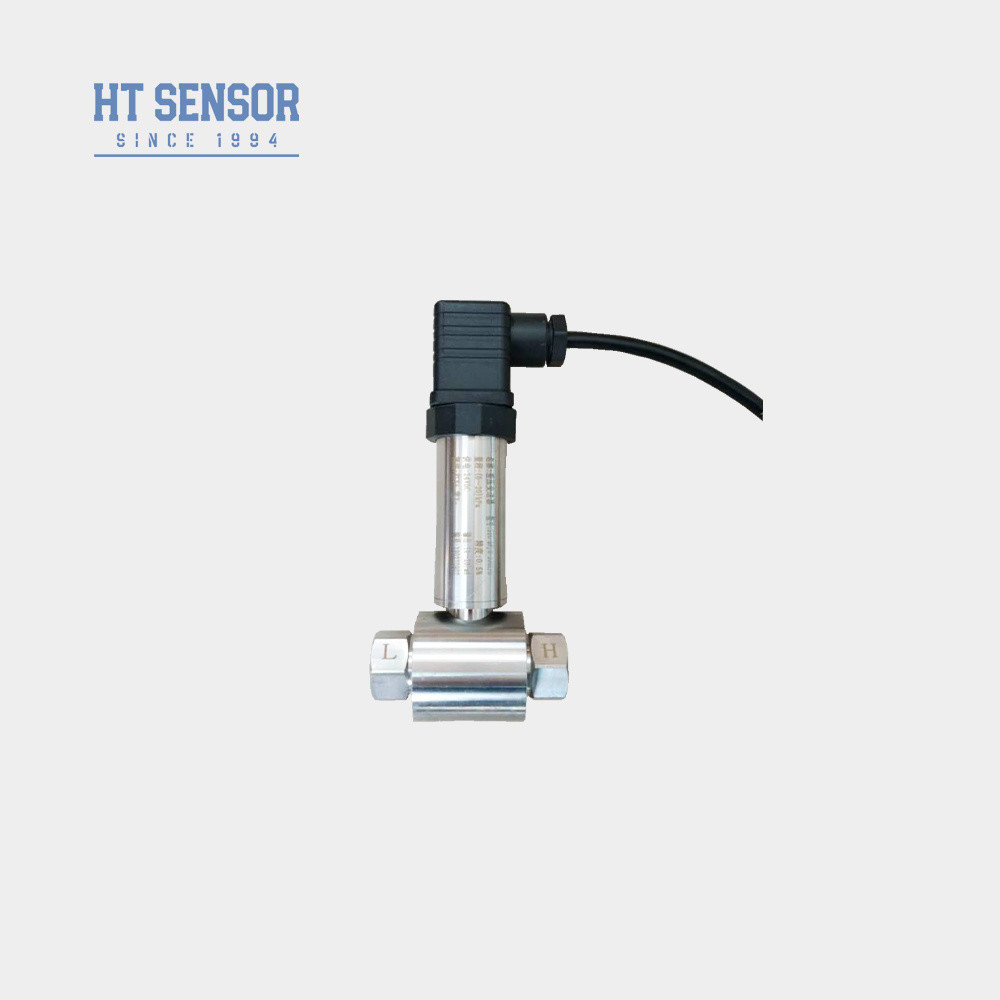

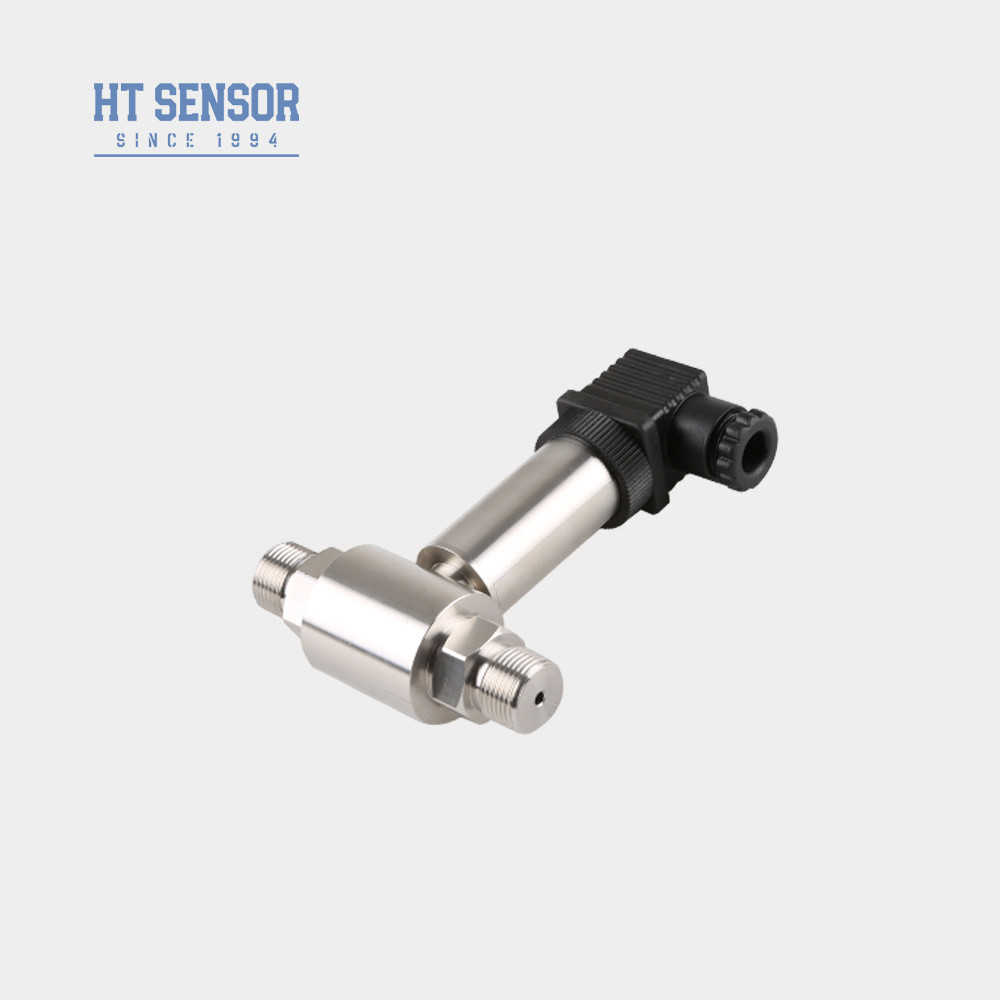

جهاز إرسال الضغط التفاضلي BP93420D-II مع مستشعر مستوى التفاضل DIN للاختبار السائل
BP93420Dالثانيدمختلفة(ب)إعادة تأهيلجهاز إرسال
إدخال جهاز استشعار الضغط التفاضلي:
BP93420DII هو جهاز إرسال ضغط تفاضلي مجهز بمستشعر تشعاعي من السيليكون ، يحتوي على منافذ ضغط مزدوجة للاتصال بخراطير أو خطوط النبض.هذا الجهاز مصمم لقياس اختلافات الضغط في كل من الوسائط الغازية والسائلةقادرة على التعامل مع الضغط الزائد والفراغ والظروف القريبة من الثابتة.
يستخدم المستشعر شريحة حائط سيراميكية صلبة الحالة تتشوه تحت الضغط المطبق ، مع التوتر الناتج الذي ينتج تغييراً متناسبًا في المقاومة.يتم معالجة هذه الإشارة بواسطة محول إلكتروني متكامل داخل الهيكل، والذي يخرج إشارة موحدة 0 ′′ 10 ف أو 4 ′′ 20 مآ.
يتم تسهيل التثبيت عن طريق الاتصالات المتداخلة ، مما يجعل جهاز الإرسال مناسبًا لمختلف التطبيقات الصناعية والصحية.حالات الاستخدام النموذجية تشمل مراقبة اختلافات الضغط في أنظمة التدفئة (بين خطوط الإمداد والعودة)، وكذلك التحكم في المرشحات والمروحة والضاغطات.
خصائص المنتجمن جهاز استشعار الضغط التفاضلي:
التطبيقاتمن جهاز استشعار الضغط التفاضلي::
| معايير الأداءمن جهاز استشعار الضغط التفاضلي: | |
|---|---|
| نطاق القياس | 0-10KPa......~2MPa |
| نوع الضغط | الضغط التفاضلي |
| الحمل الزائد من جانب واحد | ≤3 مرات من النطاق المسمى |
| ضغط ثابت | الحد الأدنى للقيمة بين 5 أضعاف النطاق المسمى أو 7 MPa |
| الدقة @ 25°C | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| التكرار | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
| التهاب النفس | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
| الاستقرار على المدى الطويل | ± 0.5%F.S/year ((≤ 200KPa) ± 0.2%F.S/year ((> 200KPa) |
| الانجراف في درجة الحرارة الصفر | ± 0.01%FS/°C ((> 100KPa) ، ± 0.02%FS/°C (≤ 100Kpa) |
| تحرك درجة حرارة الفترة | ± 0.01%FS/°C ((> 100KPa) ، ± 0.02%FS/°C (≤ 100Kpa) |
| درجة حرارة التعويض | 0-50 درجة مئوية ((0-10KPa ، 0-20KPa) ، 0-70 درجة مئوية ،-10-70 درجة مئوية |
| درجة حرارة العمل | -30°C~80°C |
| درجة حرارة التخزين | -40°C~100°C |
| اهتزاز | 10g،55Hz 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | آمنة بطبيعتها وقوية ضد الانفجارات |
| تصنيف الحماية | IP65 |
| الوزن | ~ 0.45 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
|---|---|---|
| 4×20mA | 1230VDC | 2/3/4 سلك |
| 010/20mA |
3 أسلاك |
|
| 0/1 5 فولت | ||
| 0.5 4.5 فولت | 5VDC |
| نصائح الطلب |
1عند اختيار المنتج، يرجى التأكد من أن الوسط المقاس متوافق مع أجزاء المنتج المتصلة.
2لضمان التشغيل الموثوق به ، يوصى بتركيب مجموعة من ثلاثة صمامات بين نقطة القياس والجهاز الإرسالي ،ضمان تطبيق ضغط بطيء ومتساوٍ على غرف الضغط الإيجابي والسلبي في جهاز الإرسال.
3أثناء التثبيت، يُنصح بوضع واجهات الضغط في كلا الطرفين أفقيًا لتقليل تأثير موقع التثبيت على المنتج.
4لمتطلبات خاصة مثل الاهتزاز القوي، قوة الاصطدام الفوري، التداخل الكهرومغناطيسي القوي، أو تداخل الترددات الراديوية،يرجى إبلاغ شركتنا وتحديد هذه المتطلبات في النظام
| دليل الطلب | ||||||||
| BP93420XX | ناقل الضغط | |||||||
| الرمز | المخطط البناء | |||||||
| DII | ناقل الضغط التفاضلي | |||||||
| نطاق القياس | 0-10KPa......~2MPa | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4×20mADC | S5 | 020mADC | |||||
| S2 | 1 ′′5VDC | S6 | 010VDC | |||||
| S3 | 0-5VDC | S7 | 0.5 4.5VDC | |||||
| S4 | 010mADC | |||||||
| الرمز | اتصال الضغط | |||||||
| J1 | M20 × 1.5 ذكر | |||||||
| J2 | G1/2 ذكر | |||||||
| J3 | G1/4 الذكور | |||||||
| J4 | 1/2 NPT الذكر | |||||||
| J5 | غيرها | |||||||
| الرمز | الاتصال الكهربائي | |||||||
| B1 | هيرشمان | |||||||
| B2 | مغلق PG7 | |||||||
| B3 | مخرج الكابلات المغلقة | |||||||
| B4 | غيرها | |||||||
| الرمز | نوع الضغط | |||||||
| د | الضغط التفاضلي | |||||||
