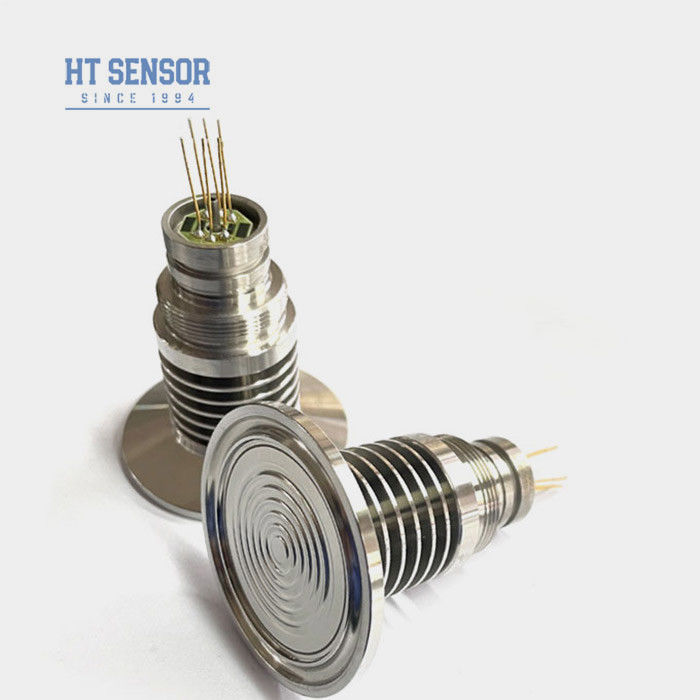

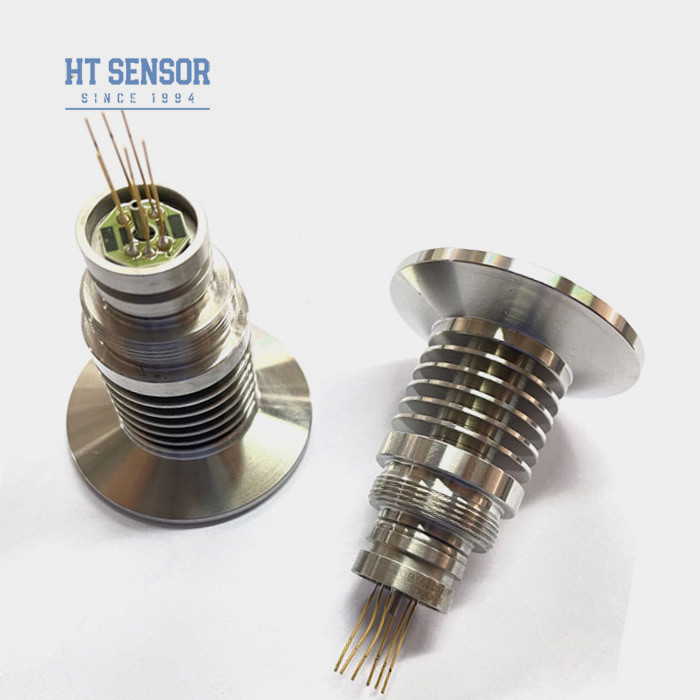

50.4 ملم مستشعر ضغط السيليكون المنتشر خلية مستشعر الضغط عالية درجة الحرارة للاختبار السائل
Product Details
| رقم الموديل: | HT-IQT-B | يتراوح: | 0-35 كيلو باسكال ~ 3.5 ميجا باسكال |
|---|---|---|---|
| نوع الأسلاك: | إبرات كوفار مطلية بالذهب أو 4 أسلاك | قياس المتوسطة: | الهواء والسائل |
| ديا: | 50.4 ملم | الإخراج: | 100mv + 30mv |
| قوة: | 1.5ma | يكتب: | جهاز استشعار الضغط السيليكوني المنتشر |
| نوع إشارة الخرج: | التناظرية | مادة: | الفولاذ المقاوم للصدأ |
| التخصيص: | متاح | طلب مخصص | ||
| إبراز |
50جهاز استشعار ضغط السيليكون المنتشر,مستشعر الضغط السيليكوني المنتشر درجة حرارة عالية,جهاز استشعار الضغط عالي الحرارة لاختبار السائل,Diffused Silicon Pressure Sensor High Temperature,High Temperature Pressure Sensor For Liquid Test |
||
Product Description
مستشعر ضغط السيليكون المنتشر عالي درجة الحرارة HT-IQT-B 50.4mm للاختبار السائل
HT-IQT-B المقاوم للصاعقةالسيليكونمستشعر الضغط
إدخال مستشعر ضغط السيليكون المنتشر عالية درجة الحرارة:
HT-IQT-B هو جهاز استشعار ضغط السيليكون ذو الانتشار عالية درجة الحرارة، جهاز استشعار ضغط مشبك باستخدام تكنولوجيا ملء زيت السيليكون القابل للإستخدام مرة واحدة. يتم الضغط على الحجاب الحاجز مباشرة لمنع التوسع،انسداد غير صحي وملصق. مع هيكل غسيل الحرارة ، مناسبة لقياس الوسائط عالية درجة الحرارة. تستخدم على نطاق واسع في صناعة الأغذية والصيدلة والنبيذ وغيرها من الصناعات الصحية ويمكن أن تكون وسط القياس ملوثة.
يمكن تخصيص المنتجات من البناء الخاص والحجم. لدينا خط إنتاج دفعة ناضجة، ويمكن إكمال مهمة الإنتاج في الوقت المناسب والجودة.
التطبيقاتمن جهاز استشعار ضغط السيليكون المنتشر عالية درجة الحرارة:
- مناسبة لقياس ضغط الغازات والسوائل غير السامة مع 316Lالتوافق مع الفولاذ المقاوم للصدأ
- صناعة الأغذية والمشروبات
- التحكم في العمليات الصناعية
- صناعة الأدوية
- إمدادات الطاقة: ≤2mA DC (معتاد 1.5mA DC)
- عائق المدخل: 2.5KΩ ~ 6KΩ
- عائق الخروج: 2.5KΩ ~ 6KΩ
- الاتصال الكهربائي: دبوس كوفار مطلية بالذهب أو أسلاك عالية درجة الحرارة بطول 100 ملم
| معايير الأداءمن جهاز استشعار ضغط السيليكون المنتشر عالية درجة الحرارة: | |||||
| نطاق القياس | مقاس ((G) | 35 كيبا 100 كيبا 200 كيبا 350 كيبا 1000 كيبا 2000 كيبا | |||
| مطلقة ((A)) | 100KPaA، 200KPaA، 350KPaA، 700KPaA، 1000KPaA، 2000KPaA | ||||
| مختومة | 3500KPaS | ||||
| النوع | ماكس | الوحدة | |||
| غير خطية | ± 0.15 | ± 0.3 | %F.S | ||
| التكرار | 0.05 | 0.1 | %F.S | ||
| التهاب النفس | 0.05 | 0.1 | %F.S | ||
| الصفر منخفضة الخروج | 0±1 | 0±2 | mV | ||
| الناتج الكامل | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| صفر التبديل الحراري | ≤20KPa | ± 1 | ±2 | %F.S | |
| ≥35kPa | ± 0.5 | ± 1 | %F.S | ||
| درجة حرارة كاملة | ≤20KPa | ± 1 | ±2 | %F.S | |
| ≥35kPa | ± 0.5 | ± 1 | %F.S | ||
| معالجة مؤقتة | ≤20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0~70 | oC | |||
| درجة حرارة العمل | -20~80 | oC | |||
| درجة حرارة التخزين | -40~125 | oC | |||
| الحمل الزائد المسموح به | خذ القيمة الأصغر بين 3 أضعاف المقياس الكامل أو 120MPa | ||||
| ضغط الانفجار | 5 أضعاف المقياس الكامل | ||||
| الاستقرار على المدى الطويل | 0.2 ٪ | الميزانية/سنة | |||
| مادة الحجاب الحاجز | 316L | ||||
| مقاومة العزل | ≥200MΩ 100VDC | ||||
| اهتزاز | لا يوجد تغيير في ظل ظروف 10gRMS، 20Hz إلى 2000Hz | ||||
| الصدمة | 100 غرام، 11 ثانية | ||||
| وقت الاستجابة | ≤1ms | ||||
| ختم الحلقة O | مطاط النتريل أو مطاط الفلور | ||||
| الامتلاء المتوسط | زيت السيليكون | ||||
| الوزن | ~ 220 غرام | ||||
| يتم اختبار المعلمات في الظروف التالية: 1.5mA @ 25 °C | |||||
| المخطط البناء | |
| البعد |
|
| الاتصال الكهربائي والتعويض |
|
| أمثلة اختيار |
| نصائح الطلب |
الصمود المطلوب
2أثناء تجميع السطح، تأكد من أن يكون مستويًا عموديًا وتطبيق ضغط متساوي لتجنب التشنج أو تلف لوحة التعويض.
3إذا كانت الوسيلة المقاسة غير متوافقة مع الحجاب الأساسي ومواد السقف (316L) ، يجب تقديم تعليمات خاصة عند وضع الطلب.
4تجنب الضغط على الحجاب الحاجز بالأيدي أو بالأشياء الحادة لمنع تلف النواة بسبب تشوه الحجاب الحاجز أو ثقب.
5. ابقي منفذ الضغط في قلب مقياس الضغط مفتوحًا للجو ومنع دخول الماء أو بخار الماء أو الوسائط المآكلة إلى غرفة الضغط السلبي في القلب.
6إذا كان هناك أي تغييرات على خطوط الدبوس، اتبع الملصق على النواة الفعلية للإشارة.
