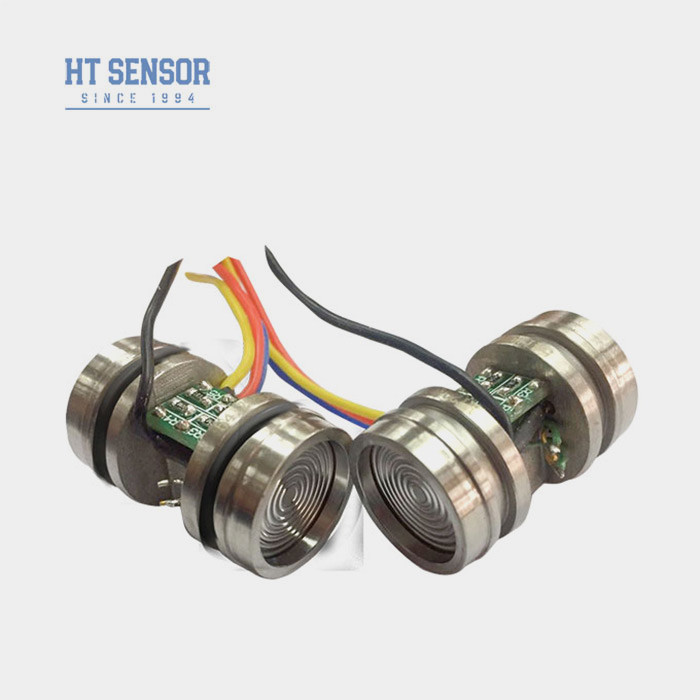

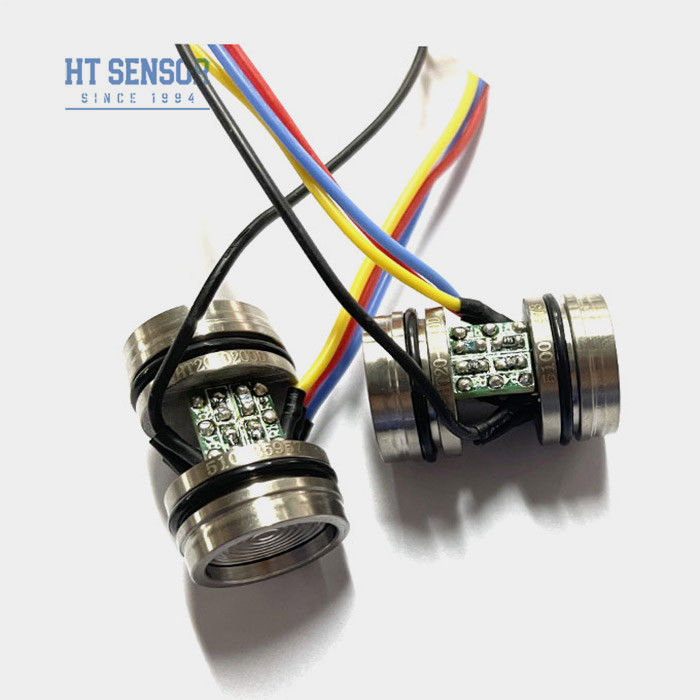

جهاز استشعار ضغط السيليكون المنتشر HT20V خلية استشعار الضغط التفاضلي 10VDC
Product Details
| رقم الموديل: | HT20V | نوع الأسلاك: | أربعة أسلاك |
|---|---|---|---|
| قياس المتوسطة: | الغاز والسائل | حسب الطلب: | حسب الطلب |
| قوة: | 10 فولت تيار مستمر | حزمة النقل: | كرتون |
| يكتب: | مستشعر الضغط التفاضلي المقاوم للضغط | نوع إشارة الخرج: | نوع التناظرية |
| مادة: | الفولاذ المقاوم للصدأ | التخصيص: | متاح | طلب مخصص |
| إبراز |
جهاز استشعار الضغط السيليكوني المنتشر HT20V,جهاز استشعار الضغط السيليكوني المنتشر 10VDC,مستشعر الضغط التفاضلي المقاوم للضغط 10VDC,Diffused Silicon Pressure Sensor 10VDC,10VDC Piezoresistive Differential Pressure Sensor |
||
Product Description
مستشعر ضغط السيليكون المنتشر التفاضلي HT20V 10VDC لاختبار الضغط التفاضلي
إدخال جهاز استشعار ضغط السيليكون المنتشر:
HT20V هو جهاز استشعار الضغطهو جهاز حساس للضغط التفاضلي معزول بواسطة الحجاب الحاجز مزدوج من الفولاذ المقاوم للصدأ.يتم تحقيق قياسات دقيقة عن طريق عزل الحجاب الحاجز وملء زيت السيليكون إلى عنصر السيليكون الحساس للضغطيستخدم المستشعر رقاقة الضغط السيليكونية المتقدمة الدولية ذات الاستقرار العالي والدقة العالية ، ويستخدم القاعدة المكسوة المصممة من خلال تحسين التوتر.عملية إنتاج جهاز الاستشعار تشمل: التصحيح، ربط الأسلاك الذهبية، لحام الفيلم، حقن زيت الفراغ العالي، تخفيف ضغط الدورة الدموية، الشيخوخة عالية درجة الحرارة، تعويض درجة الحرارة، الخ الشكل،الحجم وطريقة الختم للمنتجات العامة متسقة مع المنتجات العالمية السائدة لنفس النوع، ويمكن استبدالها بشكل جيد. يتم استخدامها على نطاق واسع لقياس ضغط التفاضل ومستوى في وسائط متوافقة من الفولاذ المقاوم للصدأ 316L.
خصائص المنتجمن جهاز استشعار ضغط السيليكون المنتشر:
- أداء مستقر وموثوق به
- المقاومة العالية للضغط الثابت
- فعالة من حيث التكلفة
- كشف الضغط التفاضلي
- أدوات معايرة الضغط
- قياس مستوى السائل
- إمدادات الطاقة: ≤10VDC
- الجهد الخارجي للوضع المشترك: 50٪ من المدخل (عادة)
- عائق المدخل: 4KΩ ~ 20KΩ
- عائق الخروج:2.5KΩ~6KΩ
- الاتصال الكهربائي: سلك عالي درجة الحرارة 100 ملم.
| معايير الأداءمن جهاز استشعار ضغط السيليكون المنتشر: | ||||
| نطاق القياس | 10KPa، 35KPa، 100KPa، 200KPa، 350KPa، 1000KPa، 2000Kpa | |||
| النوع | ماكس | الوحدة | ||
| خطية | ± 0.15 | ± 0.3 | %F.S | |
| التكرار | 0.05 | 0.1 | %F.S | |
| التهاب النفس | 0.05 | 0.1 | %F.S | |
| الصفر منخفضة الخروج | 0±1 | 0±2 | mV | |
| الناتج الكامل | ≤20KPa | 50±1 | 50±2 | mV |
| ≥35kPa | 100±1 | 100±2 | mV | |
| صفر التبديل الحراري | ≤20KPa | ± 1 | ± 25 | %F.S |
| ≥35kPa | ± 0.8 | ± 15 | %F.S | |
| درجة حرارة كاملة | ≤20KPa | ± 1 | ±2 | %F.S |
| ≥35kPa | ± 0.8 | ± 15 | %F.S | |
| معالجة مؤقتة | ≤20KPa | 0 ~ 50 | oC | |
| ≥35kPa | 0~70 | oC | ||
| درجة حرارة العمل | -20~80 | oC | ||
| درجة حرارة التخزين | -40~125 | oC | ||
| الحمل الزائد المسموح به | خذ القيمة الأصغر بين 3 أضعاف المقياس الكامل أو 4MPa | |||
| ضغط الانفجار | 5 أضعاف المقياس الكامل | |||
| الاستقرار على المدى الطويل | 0.2 ٪ | الميزانية/سنة | ||
| مادة الحجاب الحاجز | 316L | |||
| مقاومة العزل | ≥200MΩ 100VDC | |||
| اهتزاز | لا يوجد تغيير في ظل ظروف 10gRMS، 20Hz إلى 2000Hz | |||
| الصدمة | 100 غرام، 11 ثانية | |||
| وقت الاستجابة | ≤1ms | |||
| ختم الحلقة O | مطاط النتريل أو مطاط الفلور | |||
| الامتلاء المتوسط | زيت السيليكون | |||
| الوزن | 45 غرام | |||
| يتم اختبار المعلمات في الظروف التالية: الجهد الثابت 10 فولت ودرجة الحرارة المحيطة 25 درجة مئوية | ||||
| المخطط البناءمن جهاز استشعار ضغط السيليكون المنتشر | |
| البعد |  |
| الملاحظات: نهاية الخروج هي المحطة الإيجابية. إذا كان هناك أي تغييرات في ألوان الأسلاك، يرجى الرجوع إلى الملصق المرفق على جهاز الاستشعار للحصول على معلومات دقيقة | |
| الاتصال الكهربائي والتعويضمن جهاز استشعار ضغط السيليكون المنتشر |
|
| أمثلة اختيار |
| نصائح الطلب |
الصمود المطلوب
2أثناء تجميع السطح، تأكد من أن يكون مستويًا عموديًا وتطبيق ضغط متساوي لتجنب التشنج أو تلف لوحة التعويض.
3إذا كانت الوسيلة المقاسة غير متوافقة مع الحجاب الأساسي ومواد السقف (316L) ، يجب تقديم تعليمات خاصة عند وضع الطلب.
4تجنب الضغط على الحجاب الحاجز بالأيدي أو بالأشياء الحادة لمنع تلف النواة بسبب تشوه الحجاب الحاجز أو ثقب.
5. ابقي منفذ الضغط في قلب مقياس الضغط مفتوحًا للجو ومنع دخول الماء أو بخار الماء أو الوسائط المآكلة إلى غرفة الضغط السلبي في القلب.
6إذا كان هناك أي تغييرات على خطوط الدبوس، اتبع الملصق على النواة الفعلية للإشارة.
