مستشعر مرسل فرق ضغط الزيت والماء BP93420D-II مع مستشعر مستوى DIN
Product Details
| مودل: | BP93420D-II | النطاق: | 0-10kpa~2MPa |
|---|---|---|---|
| القوة: | 5VDC 24VDC | انتاج |: | 0.5-4.5 فولت 4-20mA 0-10 فولت وهكذا |
| المواد: | الفولاذ المقاوم للصدأ | خيط: | ذكر و أنثى |
| نوع الضغط: | الضغط التفاضلي | فئة الحماية: | IP65 |
| درجة حرارة العمل: | 0-60 ℃ | موصل: | DIN الكبير أو OEM |
| إبراز |
جهاز استشعار ضغط التفاضل من الفولاذ المقاوم للصدأ,جهاز استشعار نقل ضغط التفاضل مع DIN,جهاز استشعار الضغط التفاضلي الأنثوي,Differential Pressure Transmitter Sensor With DIN,Female Differential Pressure Sensor |
||
Product Description

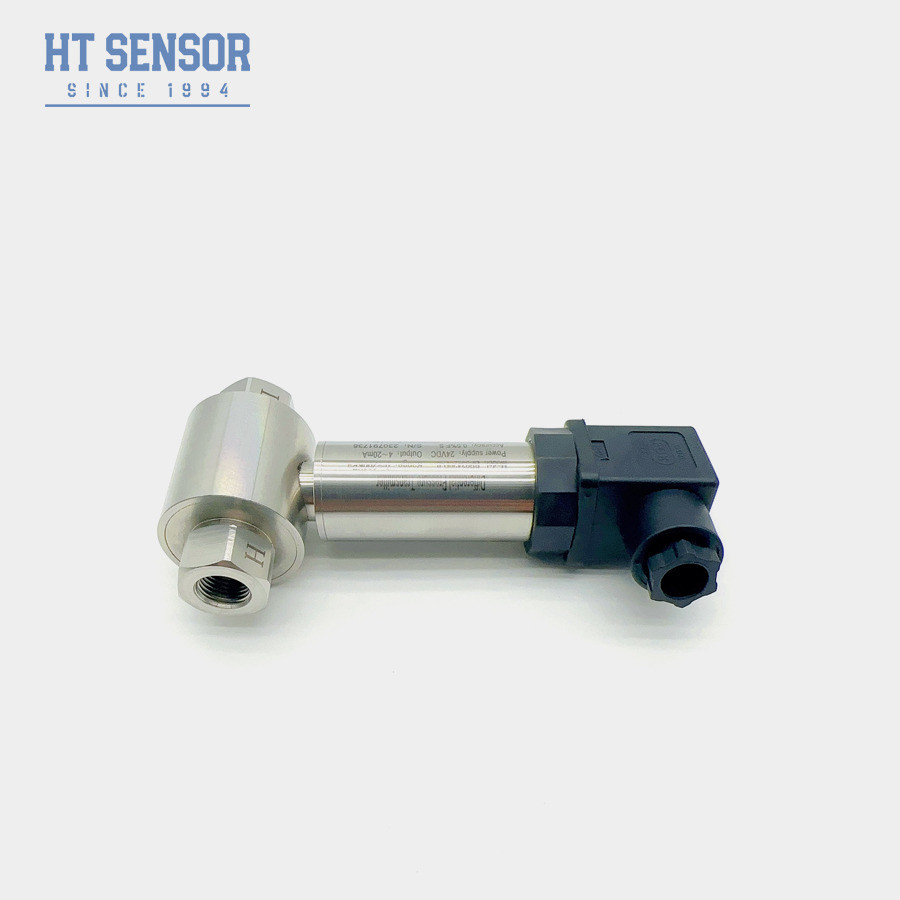

جهاز استشعار الضغط التفاضلي BP93420D-II مع DIN
BP93420DIIدمختلفة(ب)إعادة تأهيلجهاز إرسال
مقدمة:
جهاز إرسال الضغط التفاضلي BP93420DII باستخدام جهاز استشعار مقاومة الضغط من السيليكون الانتشارية. عندما يتم قياس فرق الضغط في الحجاب الحاجز المموج المتوسط على الجانبين المعاكسين للمستشعر،كانت إشارة خروج جهاز الاستشعار الشريحة حبة القمح الجسر علاقة خطية جيدة مع فرق الضغط، يمكن أن تقيس بدقة الفرق في الضغط.الصناعات الكهربائية والهيدرولوجية مثل تطبيق الأنابيب في مختلف الغازات والسوائل قياس ضغط التفاضل.
خصائص المنتج:
- يحتوي جهاز الإرسال على تصميم هيكلي من الفولاذ المقاوم للصدأ ، مما يجعله مضغوطًا وسهل التثبيت
- يخضع للتعويض الحراري الصارم وفحص الشيخوخة ، مما يضمن الأداء المستقر والموثوق به
- ويمكن اختيار الواجهة الكهربائية كخيار توصيل أو توصيل مباشر.
التطبيقات:
- مناسبة لقياس ضغط الفرق بين الغازات أو السوائل المختلفة في أنابيب الصناعات مثل البترول والكيماويات والطاقة والهيدرولوجيا.
- تطبيق في العمليات الصناعية في الموقع مثل البترول والكيمياء والمعادن وتوليد الطاقة والهيدرولوجيا
- قياس الضغط لخطوط الأنابيب وغرف الأفران
| معايير الأداء | |
|---|---|
| نطاق القياس | 0-10KPa......~2MPa |
| نوع الضغط | الضغط التفاضلي |
| الحمل الزائد من جانب واحد | ≤3 مرات من النطاق المسمى |
| ضغط ثابت | الحد الأدنى للقيمة بين 5 أضعاف النطاق المسمى أو 7 MPa |
| الدقة @ 25°C | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| التكرار | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
| التهاب النفس | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
| الاستقرار على المدى الطويل | ± 0.5%F.S/year ((≤ 200KPa) ± 0.2%F.S/year ((> 200KPa) |
| الانجراف في درجة الحرارة الصفر | ± 0.01%FS/°C ((> 100KPa) ، ± 0.02%FS/°C (≤ 100Kpa) |
| تحرك درجة حرارة الفترة | ± 0.01%FS/°C ((> 100KPa) ، ± 0.02%FS/°C (≤ 100Kpa) |
| درجة حرارة التعويض | 0-50 درجة مئوية ((0-10KPa ، 0-20KPa) ، 0-70 درجة مئوية ،-10-70 درجة مئوية |
| درجة حرارة العمل | -30°C~80°C |
| درجة حرارة التخزين | -40°C~100°C |
| اهتزاز | 10g،55Hz 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | آمنة بطبيعتها وقوية ضد الانفجارات |
| تصنيف الحماية | IP65 |
| الوزن | ~ 0.45 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
|---|---|---|
| 4×20mA | 1230VDC | 2/3/4 سلك |
| 010/20mA |
3 أسلاك |
|
| 0/1 5 فولت | ||
| 0.5 4.5 فولت | 5VDC |
| نصائح الطلب |
1عند اختيار المنتج، يرجى التأكد من أن الوسط المقاس متوافق مع أجزاء المنتج المتصلة.
2لضمان التشغيل الموثوق به ، يوصى بتركيب مجموعة من ثلاثة صمامات بين نقطة القياس والجهاز الإرسالي ،ضمان تطبيق ضغط بطيء ومتساوٍ على غرف الضغط الإيجابي والسلبي في جهاز الإرسال.
3أثناء التثبيت، يُنصح بوضع واجهات الضغط في كلا الطرفين أفقيًا لتقليل تأثير موقع التثبيت على المنتج.
4لمتطلبات خاصة مثل الاهتزاز القوي، قوة الاصطدام الفوري، التداخل الكهرومغناطيسي القوي، أو تداخل الترددات الراديوية،يرجى إبلاغ شركتنا وتحديد هذه المتطلبات في النظام
| دليل الطلب | ||||||||
| BP93420XX | ناقل الضغط | |||||||
| الرمز | المخطط البناء | |||||||
| DII | ناقل الضغط التفاضلي | |||||||
| نطاق القياس | 0-10KPa......~2MPa | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4×20mADC | S5 | 020mADC | |||||
| S2 | 1 ′′5VDC | S6 | 010VDC | |||||
| S3 | 0-5VDC | S7 | 0.5 4.5VDC | |||||
| S4 | 010mADC | |||||||
| الرمز | اتصال الضغط | |||||||
| J1 | M20 × 1.5 ذكر | |||||||
| J2 | G1/2 ذكر | |||||||
| J3 | G1/4 الذكور | |||||||
| J4 | 1/2 NPT الذكر | |||||||
| J5 | غيرها | |||||||
| الرمز | الاتصال الكهربائي | |||||||
| B1 | هيرشمان | |||||||
| B2 | مغلق PG7 | |||||||
| B3 | مخرج الكابلات المغلقة | |||||||
| B4 | غيرها | |||||||
| الرمز | نوع الضغط | |||||||
| د | الضغط التفاضلي | |||||||
