5VDC جهاز استشعار الضغط الصناعي جهاز إرسال لجهاز استشعار ضغط المياه
Product Details
| النموذج رقم: | BP170 | القوة: | 5VDC 24VDC |
|---|---|---|---|
| انتاج: | 0.5-4.5 فولت 4-20 مللي أمبير 0-10 فولت | مواد الإسكان: | الفولاذ المقاوم للصدأ |
| نوع الضغط: | مقياس/مطلق/مختوم | الأصل: | باوجى الصين |
| النوع: | جهاز استشعار الضغط الصناعي BP170 | نطاق الضغط: | 0~10kpa.--- 60MPa |
| صناعة المعدات الأولية: | OEM وتصنيع | خيط: | G1/4 M20*1.5 أو OEM |
| إبراز |
مستشعر الضغط الصناعي 5VDC,جهاز إرسال مستشعر الضغط الصناعي للمياه,محول ضغط زيت الماء 5VDC,Industrial Pressure Sensor Transmitter For Water,5VDC Water oil pressure transducer |
||
Product Description

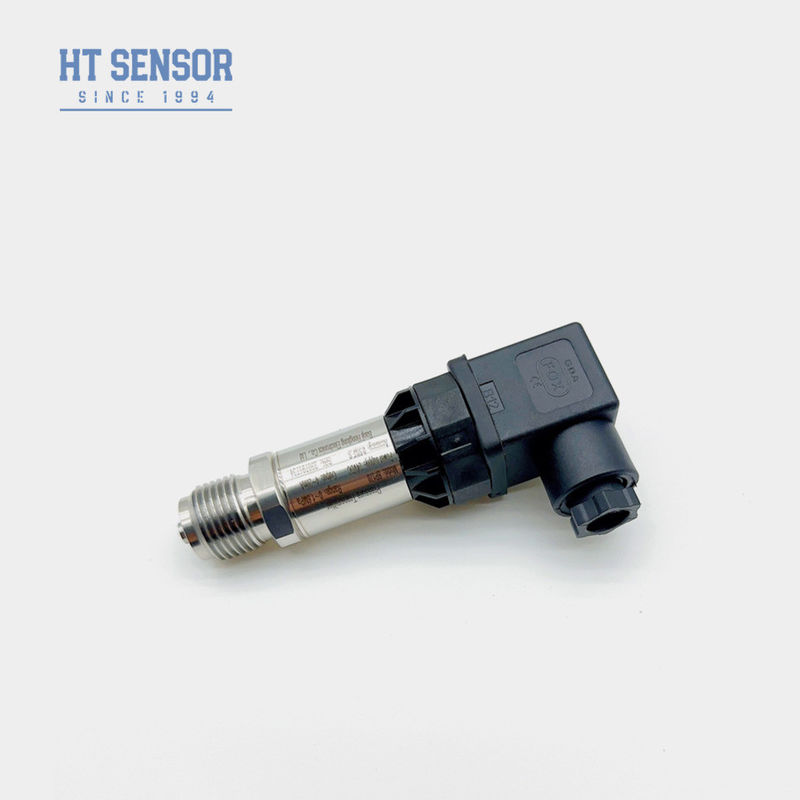

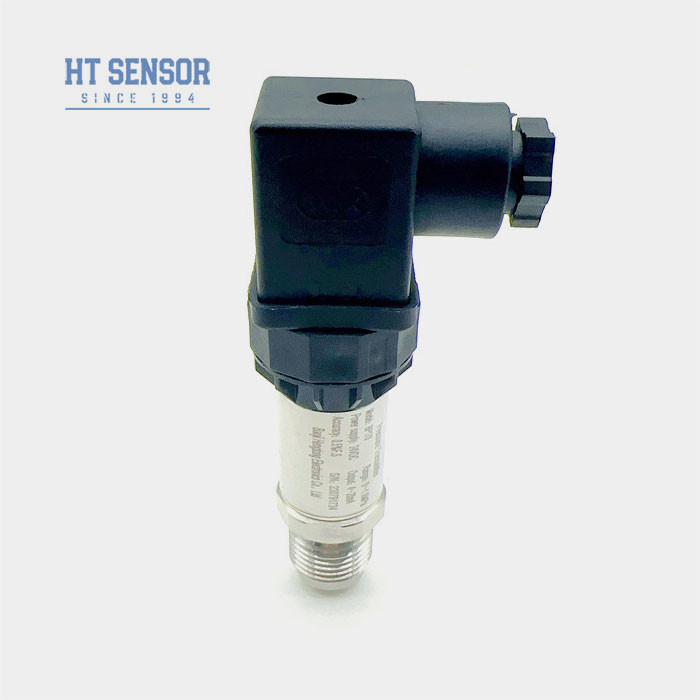

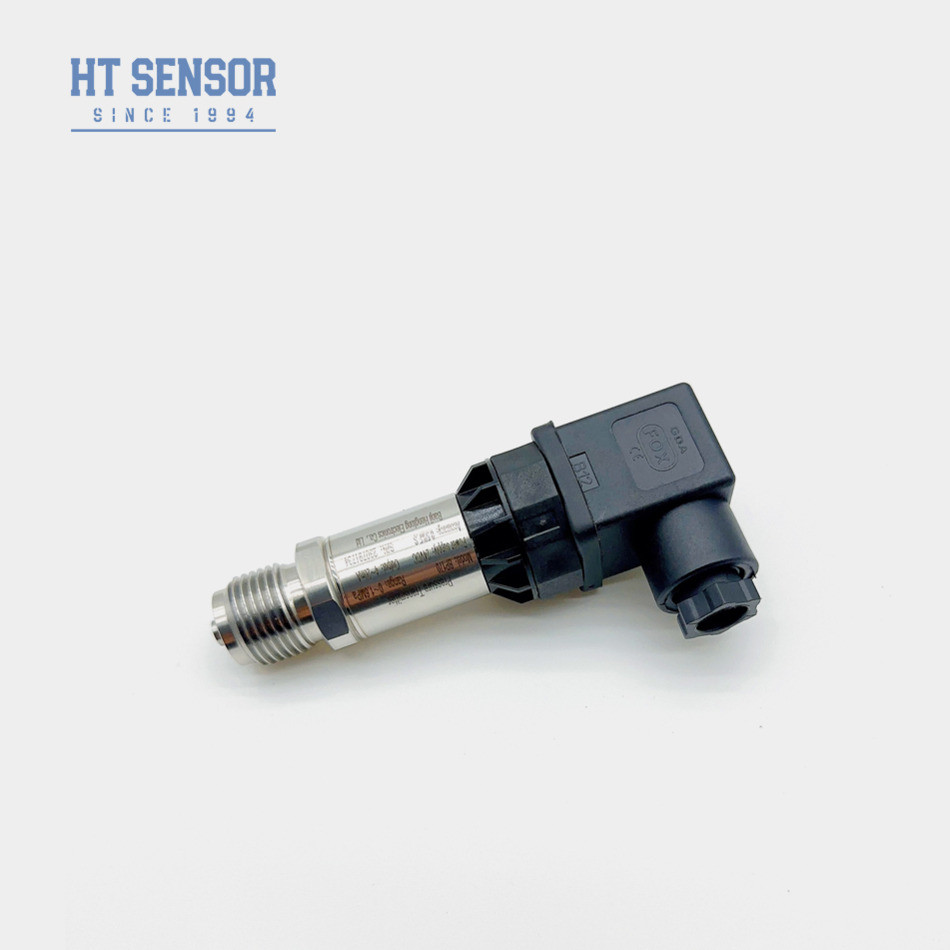

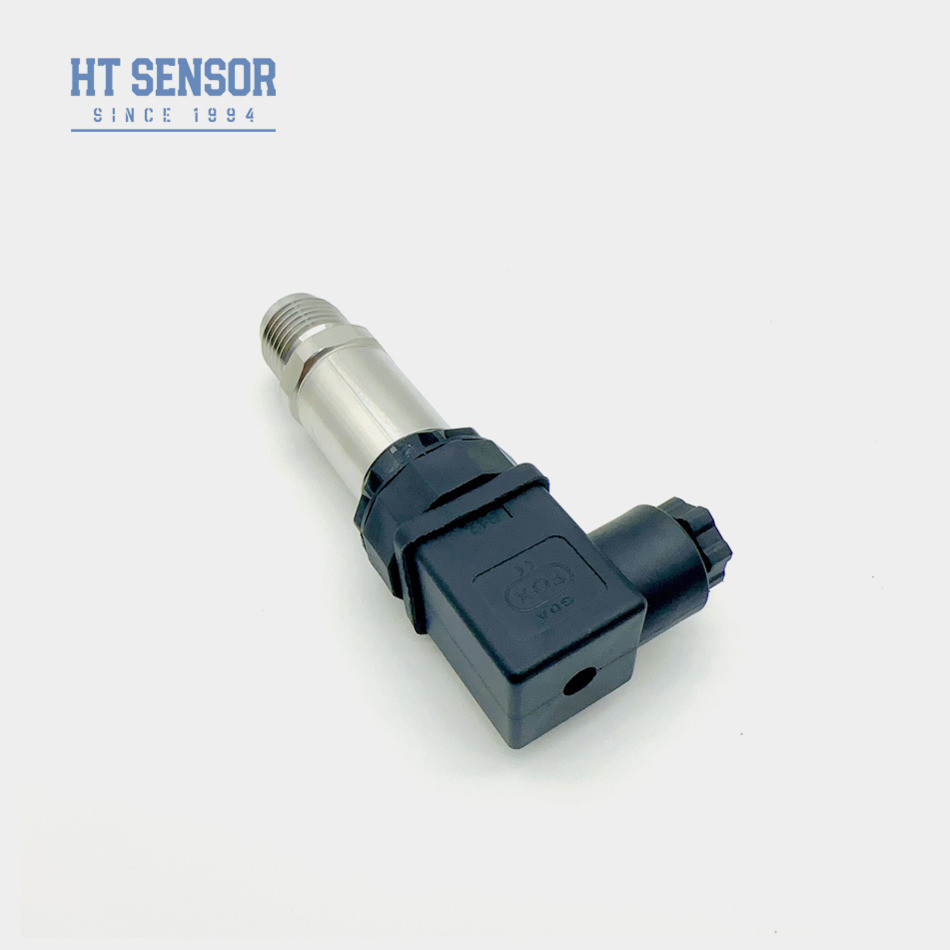

BP170 جهاز إرسال مستشعر الضغط الصناعي
جهاز نقل الضغط BP170
إدخال أجهزة استشعار الضغط الصناعيةجهاز إرسال:
جهاز إرسال جهاز استشعار الضغط الصناعي BP170 يعتمد محور مستشعر معزول بالزيت من سلسلة HT للسيليكون كعنصر قياس للإشارة.الموصلات الخاصة هيرسمان (DIN) تحويل إشارة جهاز الاستشعار إلى إشارة الإخراج القياسية المطلوبة من قبل العميل باستخدام لدينا PCB عالية الدقةيستخدم على نطاق واسع في مختلف الصناعات.
خصائص المنتجمن أجهزة استشعار الضغط الصناعيةجهاز إرسال:
- 1نطاق قياس واسع، هيكل الفولاذ المقاوم للصدأ، أشكال واجهة ضغط متنوعة.
- 2التصميم المدمج والخفيف
- 3دقة عالية، كل بنية الفولاذ المقاوم للصدأ
التطبيقاتمن أجهزة استشعار الضغط الصناعيةجهاز إرسال:
- 1قياس ضغط الغازات والسوائل غير السامة باستخدام 316L الفولاذ المقاوم للصدأ.
- 2تطبيق في الصناعات البحرية والطيران.
- 3تستخدم في العمليات الصناعية في الموقع مثل البترول والكيمياء والمعادن وتوليد الطاقة والهيدرولوجيا.
- 4تستخدم في أنظمة التحكم الهيدروليكية والهوائية.
| معايير الأداء من أجهزة استشعار الضغط الصناعيةجهاز إرسال | |
|---|---|
| نطاق القياس | 0kPa ~ 10kPa... 20MPa |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25oC | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| قابلية التكرار والهستيريس | 0.1% FS |
| الاستقرار على المدى الطويل | ± 0.1%F.S/year ((النموذجية) ± 0.2%F.S/year ((الحد الأقصى) |
| الانحراف في درجة حرارة النقطة الصفرية | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| استجابة التردد | 2.4Khz |
| درجة حرارة التعويض | 0-70oC ((≤10mpa، قابلة للتخصيص) |
| درجة حرارة العمل | -20 درجة مئوية إلى 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | Ex db IIC T6 جيجابايت |
| تصنيف الحماية | IP65 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~ 0.25 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 أسلاك |
|
| 0/1 ~ 5 فولت | ||
| 0/1~10 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC |
| الاختيار أمثلة على جهاز استشعار إرسال الضغط |
| نصائح الطلب |
2عند وضع الطلب، يرجى ملاحظة أن المنتجات من نوع مقاومة للانفجار لا تشمل رؤوس العرض الرقمي.
3عند طلب أجهزة الإرسال مع رأس شاشة LCD أو LED ، يجب ألا يكون مصدر الطاقة للجهاز أقل من 20VDC.
4لضمان التشغيل الموثوق به للمنتج ، يوصى بالمستخدمين بتثبيت أجهزة حماية من البرق في الموقع والتأكد من أن المنتج وإمدادات الطاقة موثوق بها.
5نطاق درجة حرارة العمل المسموح بها للخاتم O-ring من المطاط الفلوروي هو -20oC إلى 250oC. عندما تكون درجة حرارة العمل للمنتج أقل من -20oC ، فمن الضروري اختيار ختم O-ring EPDM.
6طول الكابل الافتراضي هو 1.5m، متوفر في ثلاث مواد. إذا لم يتم تحديده، سيتم توفيره بمادة كابل البولي إيثيلين. إذا كنت بحاجة إلى مادة كابل مختلفة،من فضلك حددها في الترتيب.
7. بالنسبة لمتطلبات خاصة مثل الاهتزاز القوي، قوة الاصطدام الفوري، التداخل الكهرومغناطيسي القوي أو ترددات الراديو، يرجى إبلاغ شركتنا وتحديدها في النظام.
| دليل الطلبمن أجهزة استشعار الضغط الصناعيةجهاز إرسال | |||||||||
| BP170X | ناقل الضغط التناظري | ||||||||
| الرمز | المخطط البناء | ||||||||
| 5 | سدادة باكارد | 6 | كابل الخروج المباشر المغلق 1.5 متر | ||||||
| 7 | مصطفى (ميني هيرشمان) | 8 | رابط هيرشمان الكبير | ||||||
| نطاق القياس | 0kPa ~ 10kPa... 5MPa | ||||||||
| (0-X) Kpa أو MPa |
إكس: يشير لمدى القياس الفعلي | ||||||||
| الرمز | إمدادات الطاقة | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | غيرها | ||||||||
| الرمز | إشارة الخروج | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| الرمز | اتصال الضغط | ||||||||
| J1 | M20 × 1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | غيرها ((¢50.4 فلانج) | ||||||||
| الرمز | الاتصال الكهربائي | ||||||||
| B1 | هيرشمان | ||||||||
| B2 | PG7 | ||||||||
| B3 | كابل مغلق منفذ 1.5 متر | ||||||||
| B4 | غيرها | ||||||||
| الرمز | نوع الضغط | ||||||||
| G | ضغط القياس | ||||||||
| أ | الضغط المطلق | ||||||||
| S | ضغط مرجعية مغلقة | ||||||||
الأسئلة الشائعة:
س1: هل أنت شركة تصنيع؟
ج1: نحن مصنعون مع أكثر من 29 عاما من الخبرة.
س2: منتج مخصص.
ج2: نحن نقدم خدمات OEM و تصميم مخصص.
س3: ضمان الجودة.
A3: منتجاتنا لديها ضمان محدود من 12 إلى 18 شهرًا من تاريخ الشحن إلى المشتري الأصلي. ستقوم Hengtong باستبدال أو إصلاح المنتجات المعيبة مجانًا.هذا الضمان لا ينطبق على أي وحدات تم تعديلهاإساءة استخدام، إهمال.
س4: الشحن والتعبئة.
A4: يتم شحن المنتجات عادة عن طريق الشحن السريع الدولي بما في ذلك UPS,FedEx,DHL و INT للشحن المدفوع مسبقًا،يمكنك أيضًا استخدام حساب الشحن الخاص بك للاستلام،التعبئة التجارية القياسية،بما في ذلك شهادة التفتيش.
السؤال 5: اتصل بنا.
A5: لدينا فريق مبيعات نشط وذو خبرة لخدمة لك على السؤال الفني والمسألة التجارية. فقط اترك لنا رسالة أو انقر على الخدمة عبر الإنترنت.
