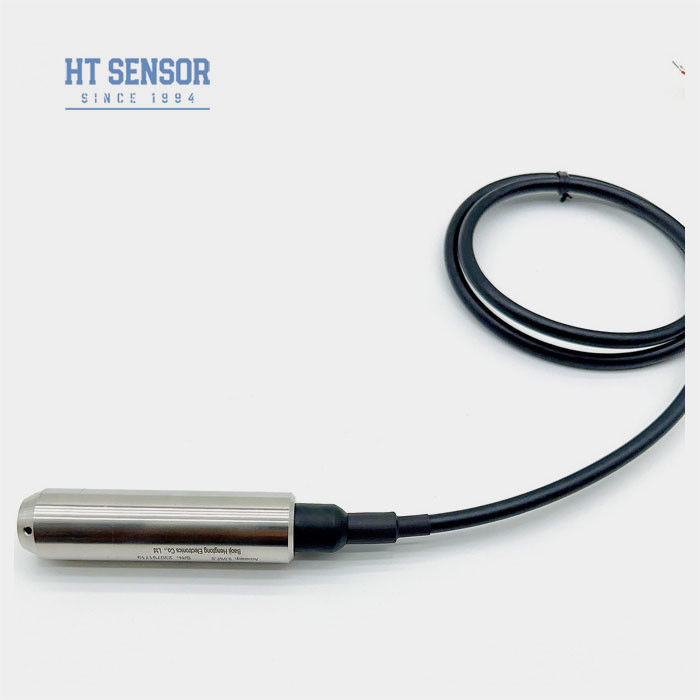

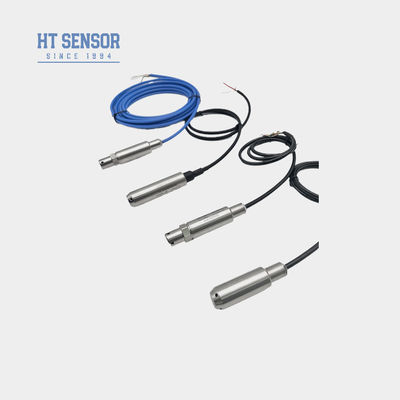

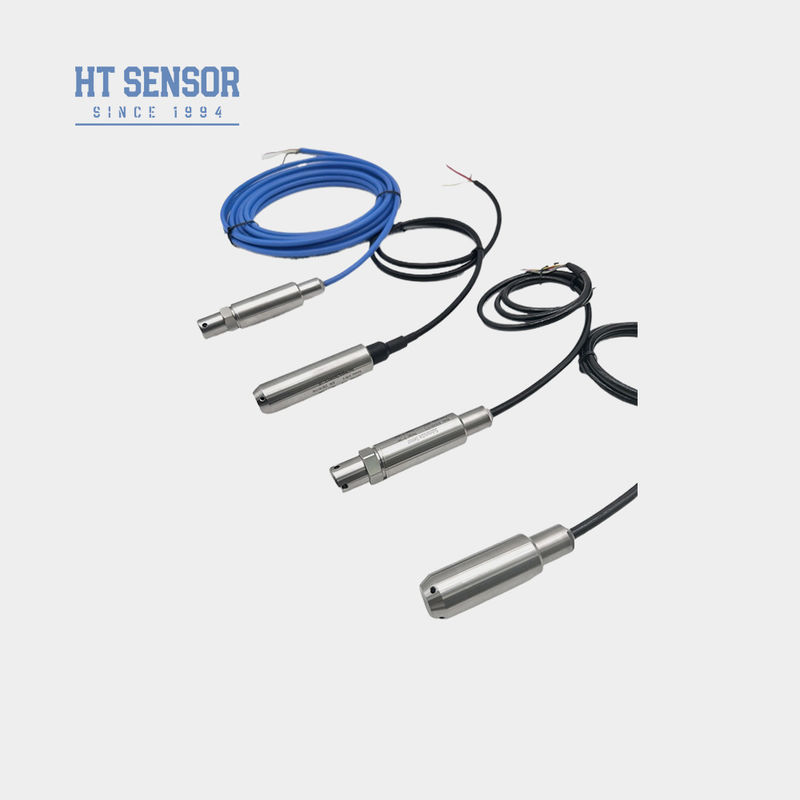

Bh93420-I جهاز إرسال مستوى المياه 12-36vdc 4-20ma جهاز إرسال مستوى الغوص
Product Details
| رقم الطراز: | BH93420-I | إشارة الخرج: | 4-20 مللي أمبير أو 0.5-4.5 فولت تيار مستمر |
|---|---|---|---|
| النطاق: | 0-1mH2O ~ 400mH2O | دقة: | 0.25% أو 0.5% |
| القوة: | 12-32 فولت تيار مستمر | مادة الكابل: | بو أو بي |
| واسطة: | ماء أو زيت | مواد الإسكان: | 304 سس |
| تصنيف الحماية: | IP 67 | ||
| إبراز |
BH93420-I جهاز نقل مستوى المياه,جهاز نقل مستوى المياه 12vdc,4-20ma جهاز إرسال مستوى غائم,Water Level Transmitter 12vdc,4-20ma Submersible Level Transmitter |
||
Product Description
جهاز إرسال مستوى المياه 12-36VDC مع إشارة خروج 4-20mA
BH93420 Iجهاز نقل مستوى المياه
مقدمة:
BH93420-I جهاز إرسال مستوى المياه الغائم الذي يعتمد على خصائص جهاز استشعار السيليكون المنتشر. جهاز الاستشعار هو جهاز استشعار الضغط على أساس رقاقة السيليكون،والذي يحتوي على بنية ترانزستور صغيرة بداخله يمكنها تحويل الضغط الخارجي إلى مخرج كهربائي.
في جهاز إرسال مستوى الدخول من السيليكون المنتشر ، يتم تثبيت المستشعر في وسيلة القياس. عندما يؤثر ضغط السائل على المستشعر ،الهيكل الترانزستور داخل جهاز الاستشعار سوف تخضع لتشوه صغيروالذي سيجعل قيمة المقاومة تتغير مما يؤدي إلى إشارة كهربائية
خصائص المنتج:
- غطاء كامل من الفولاذ المقاوم للصدأ ، مناسب لبيئات الاختبار المختلفة
- قياس المسبار من نوع الغمر، وسهولة التثبيت
- خيارات إشارة الخروج المختلفة
- علامة مضادة للانفجار: ExiaIICT6
- حماية عالية: IP68
- كابل PE أو PU
التطبيقات:
- متوافق مع 316LSS، السوائل غير التآكل
- مراقبة مستويات المياه في تطبيقات مختلفة مثل مياه الصرف الصحي، المياه الصناعية والبلدية، خزانات المياه، الآبار، الأنهار، مياه البحر، البحيرات، الخ
- قياس مستويات الوقود في ديزل وخزانات الوقود
معايير الأداء:
| نطاق القياس | 010m... 400mH2O |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 2X النطاق المسموح به |
| الدقة @ 25°C | ± 0.25% (عادة) ± 0.5% (أكثر) |
| التكرار | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
| التهاب النفس | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
| الاستقرار على المدى الطويل | ± 0.2% F.S/year (ماكس.) |
| الانجراف في درجة الحرارة الصفر | ± 0.01%FS/°C ((> 100KPa) ، ± 0.02%FS/°C (≤ 100Kpa) |
| تحرك درجة حرارة الفترة | ± 0.01%FS/°C ((> 100KPa) ، ± 0.02%FS/°C (≤ 100Kpa) |
| درجة حرارة التعويض | 0-50 درجة مئوية (0-1m. 0-2m ); 0-70 درجة مئوية |
| درجة حرارة العمل | -20 إلى 80 درجة مئوية |
| درجة حرارة التخزين | -30~100 درجة مئوية |
| مواد السكن | 304 الفولاذ المقاوم للصدأ |
| مادة الحجاب الحاجز | 316L الفولاذ المقاوم للصدأ |
| مقاومة العزل | 100MΩ@100VDC |
| تصنيف مقاومة للانفجار | EXIALCT6 |
| تصنيف الحماية | IP67، IP68 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~ 0.3 كجم (بدون كابل) |
| مواد الكابلات | البولي إيثيلين، البولي يوريثان |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4×20mA | 1230VDC | 2/3/4 سلك |
| 010/20mA |
3 أسلاك | |
| 0/1 5 فولت | ||
| 0/110 فولت | ||
| 0.5 4.5 فولت | 5VDC | |
| بروتوكول الاتصال RS485 | 3.630 فولت / بطارية | 4 أسلاك |
نصائح الطلب:
1يرجى التأكد من أن الوسط المقاس متوافق مع مكونات المنتج التي تتلامس معه أثناء الاختيار.
2يجب تحديد كثافة الوسط المقاس.
3في حالة التداخل الكهرومغناطيسي أو الترددات الراديوية، يرجى تقديم تفاصيل إلى شركتنا وإشارة ذلك في النظام.
4لضمان التشغيل الموثوق به للمنتج ، يوصى بالمستخدمين بتثبيت أجهزة حماية من البرق في الموقع والتأكد من أن المنتج وإمدادات الطاقة موثوق بها.
دليل الطلب:
| BH93420 | الرمز | المخطط البناء | ||||||
| أنا | ناقل الضغط | |||||||
| نطاق القياس | 010m... 400mH2O | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | 3بطارية 6 فولت | |||||||
| D4 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4×20mADC | S5 | 020mADC | |||||
| S2 | 1 ′′5VDC | S6 | 010VDC | |||||
| S3 | 0-5VDC | S7 | 0.5 4.5VDC | |||||
| S4 | 010mADC | S8 | RS485 | |||||
| الرمز | نوع الضغط | |||||||
| G | ضغط القياس | |||||||
| أ | الضغط المطلق | |||||||
| S | ضغط مرجعية مغلقة | |||||||
| الرمز | مواد السكن | |||||||
| 01 | 304 الفولاذ المقاوم للصدأ | |||||||
| 02 | 316L الفولاذ المقاوم للصدأ | |||||||
| الرمز | مواد الكابلات | |||||||
| C1 | PE | |||||||
| C2 | الـ PU | |||||||
