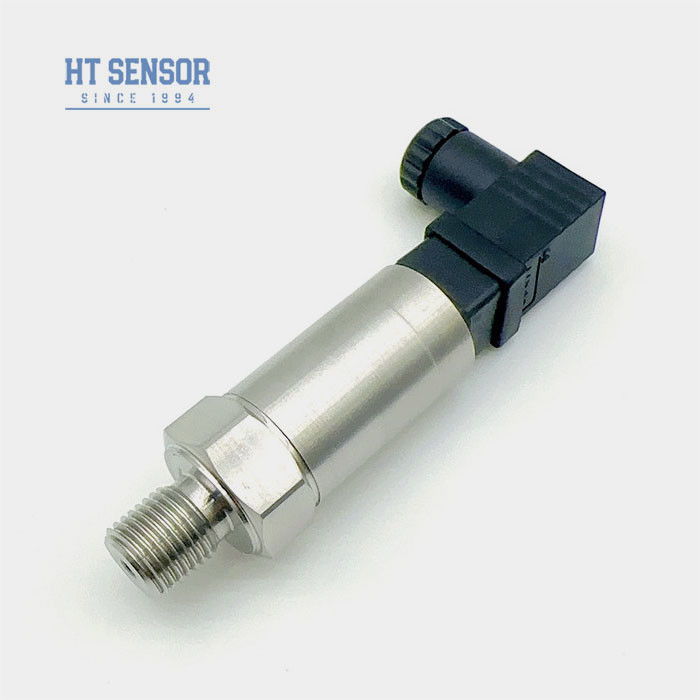

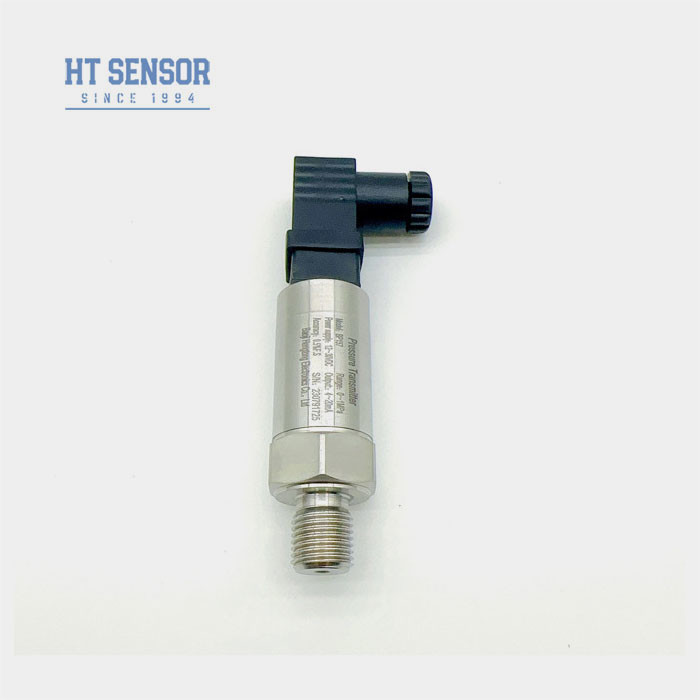

1/8NPT ناقل ضغط السيليكون جهاز استشعار ضغط مستوى المياه لاختبار ضغط الأنابيب
Product Details
| رقم الطراز: | بي بي 157 | دقة: | ± 0.5٪ |
|---|---|---|---|
| نوع الاتصال: | G1/4،1/4NPT، 1/8NPT | إشارة الخرج: | 4-20mA،0.5-4.5VDC |
| إمدادات الطاقة: | 24VDC، 5VDC | نوع الضغط: | قياس الضغط، الضغط المطلق، الضغط المختوم |
| درجة حرارة العملية: | -20 ℃ ~ 80 ℃ | اسم المنتج: | جهاز استشعار الضغط الارسال |
| درجة الحماية: | IP65 | الوزن: | 0.2 كجم |
| إبراز |
1/8NPT ناقل ضغط السيليكون,ناقل ضغط السيليكون للأنابيب,جهاز استشعار ضغط مستوى المياه للأنابيب,Silicon Pressure Transmitter For Pipeline,Water Level Pressure Sensor For Pipeline |
||
Product Description
جهاز استشعار ضغط السيليكون جهاز استشعار مستوى المياه لاختبار ضغط الأنابيب
جهاز نقل الضغط BP157
إدخال مستشعر جهاز نقل الضغط:
جهاز إرسال الضغط من سلسلة BP15 يستخدم النواة المملوءة بالزيت من غشاء العزل المقاوم للضغط من سلسلة HT للسيليكون كعنصر قياس للإشارة.دائرة معالجة الإشارة تقع داخل غطاء من الفولاذ المقاوم للصدأتحويل إشارة جهاز الاستشعار إلى إشارة خروجيّة قياسيّة.والمنتجات النهائية لضمان الأداء المستقر والموثوق به.
خصائص المنتج:
- التصميم المدمج والقوي
- التداخلات الكهرومغناطيسية المضادة
- مغلقة محامية بالكامل
- حماية IP65
- إشارات الخروج المتعددة
التطبيقات:
- متوافق مع الفولاذ المقاوم للصدأ 316L والغازات والسوائل غير السامة
- قطاع البتروكيماويات والصناعات الأخرى
- ضاغط الهواء، معدات الفراغ
- أنظمة التحكم الهيدروليكية والهوائية
معايير الأداء:
| نطاق القياس | 0kPa 10kPa... 10MPa |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| ضغط الإفراط | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25°C | ± 0.25% (النموذجي) ، ± 0.5% (الحد الأقصى) |
| قابلية التكرار والهستيريس | 0.02% F.S. ((النوع) 0.05% F.S. ((الحد الأقصى) |
| الاستقرار على المدى الطويل | ± 0.1%F.S/year ((النموذجي) ± 0.2%F.S/year ((الحد الأقصى) |
| خطأ درجة الحرارة - صفر | ± 0.02% F.S/°C ((≤ 100KPa) ± 0.01% F.S/°C ((> 100KPa) |
| خطأ درجة الحرارة | ± 0.02% F.S/°C ((≤ 100KPa) ± 0.01% F.S/°C ((> 100KPa) |
| درجة حرارة التعويض | 0-50 درجة مئوية ((<35KPa) ، 0-70 درجة مئوية ((المعيار)) -10 ~ 70 ((يمكن تخصيصها) |
| درجة حرارة العمل | -20°C~80°C |
| درجة حرارة التخزين | -40°C~120°C |
| مواد السكن | 304 SS |
| مادة الحجاب الحاجز | 316L SS |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | Ex db IIC T6 جيجابايت |
| تصنيف الحماية | IP65 |
| مواد الختم | مطاط الفلور أو غطاء اللحام الكامل |
| الوزن | ~ 0.20 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4×20mA | 1230VDC | 2/3/4 سلك |
| 010/20mA |
3 أسلاك |
|
| 0/1 5 فولت | ||
| 0/110 فولت | ||
| 0.5 4.5 فولت | 5VDC |
دليل الطلب:
| BP15X | ناقل الضغط | ||||||||
| الرمز | المخطط البناء | ||||||||
| 5 | سدادة باكارد | 6 | كابل الخروج المباشر المغلق 1.0 متر | ||||||
| 7 | رابط DIN المصغر | 8 | رابط هيرشمان | ||||||
| نطاق القياس | 0kPa 10kPa... 10MPa | ||||||||
|
(0-X) Kpa أو MPa |
إكس: يشير إلى نطاق القياس الفعلي | ||||||||
| الرمز | إمدادات الطاقة | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | غيرها | ||||||||
| الرمز | إشارة الخروج | ||||||||
| S1 | 4×20mADC | S5 | 020mADC | ||||||
| S2 | 1 ′′5VDC | S6 | 010VDC | ||||||
| S3 | 0-5VDC | S7 | 0.5 4.5VDC | ||||||
| S4 | 010mADC | ||||||||
| الرمز | اتصال الضغط | ||||||||
| J1 | G1/4 | ||||||||
| J2 | G1/8 | ||||||||
| J3 | 1/4 NPT | ||||||||
| J4 | 1/8NPT | ||||||||
| J5 | 7/16-20UNF | ||||||||
| الرمز | نوع الضغط | ||||||||
| G | ضغط القياس | ||||||||
| أ | الضغط المطلق | ||||||||
| S | ضغط مرجعية مغلقة | ||||||||
