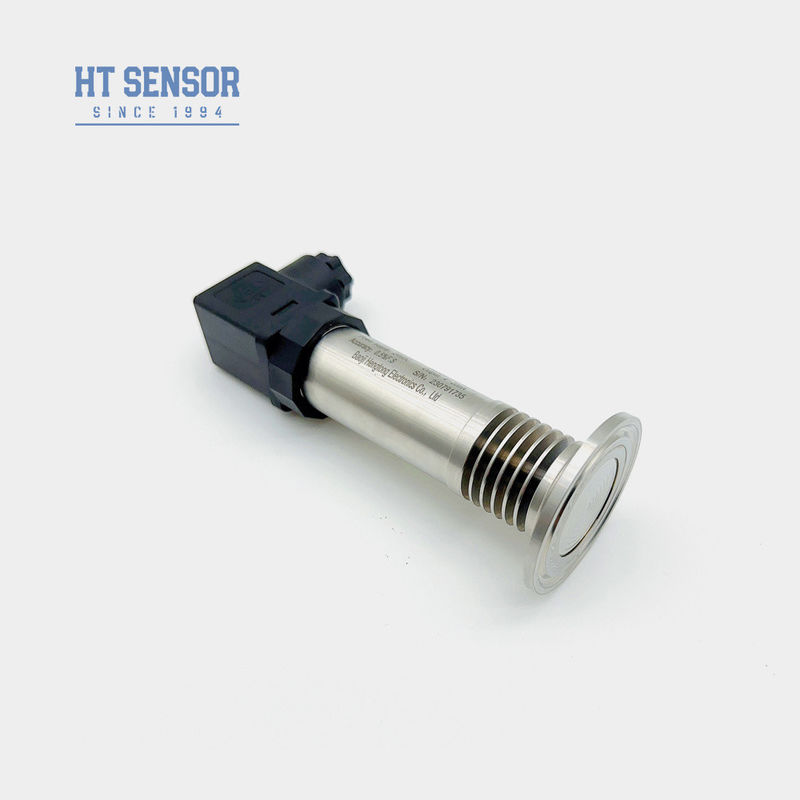

جهاز إرسال ضغط OEM من نوع مشبك Hengtong مع مستشعر ضغط مقاوم لدرجات الحرارة العالية
Product Details
| النموذج رقم: | BP93420-IQT | تصنيف الحماية: | IP65 |
|---|---|---|---|
| مواد الإسكان: | SS304 | نوع الضغط: | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| المواصفات: | مستشعر ضغط السيليكون | العلامة التجارية: | HTsensor |
| الأصل: | باوجي ، الصين | الرمز السريع: | 9026201090 |
| نوع الهيكل: | جهاز إرسال ضغط السيليكون المنتشر | وسط القياس: | سائل |
| درجة الدقة: | 0.5٪ | نطاق الضغط: | -100 كيلو باسكال...0 كيلو باسكال ~ 35 كيلو باسكال...3.5 ميجا باسكال |
| التخصيص: | متاحة OEM و ODM | النموذج: | BP93420-IQT |
| إبراز |
clamp type pressure transmitter,high temperature pressure sensor,OEM pressure transmitter sensor,high temperature pressure sensor,OEM pressure transmitter sensor |
||
Product Description
وصف المنتج

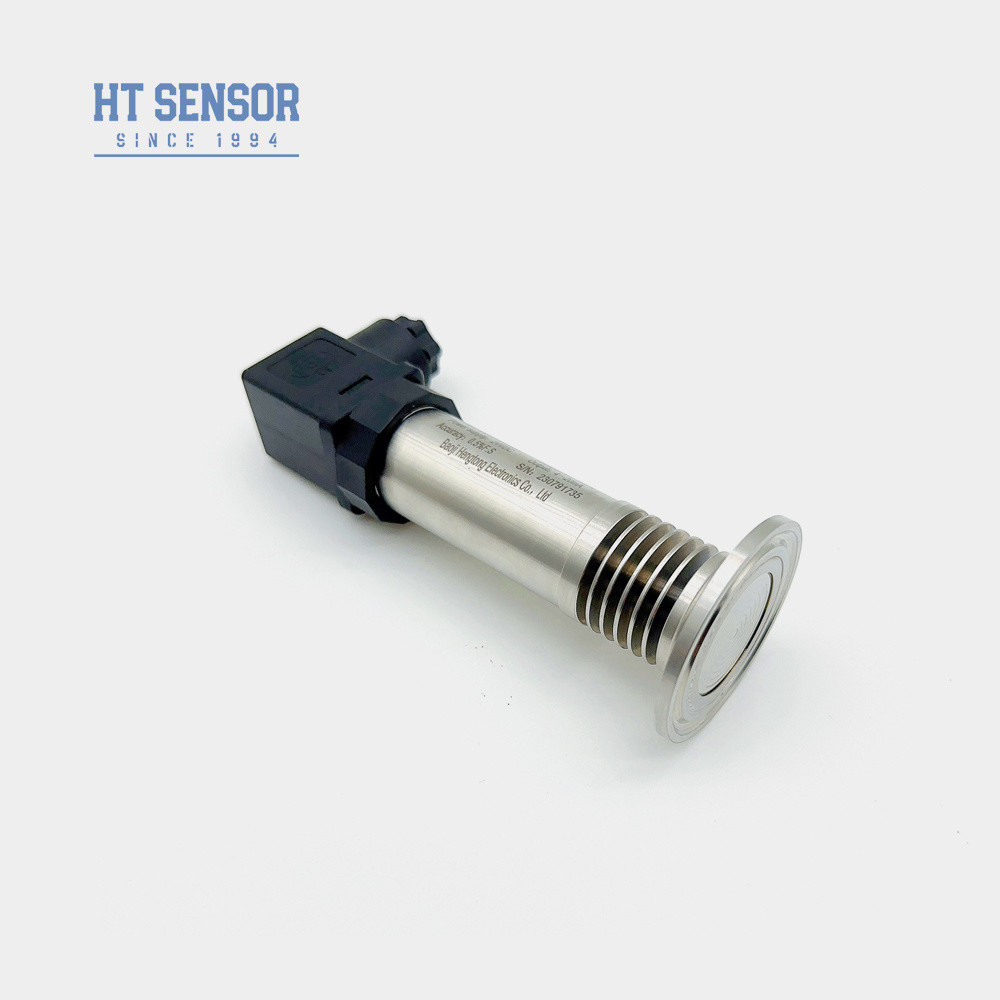

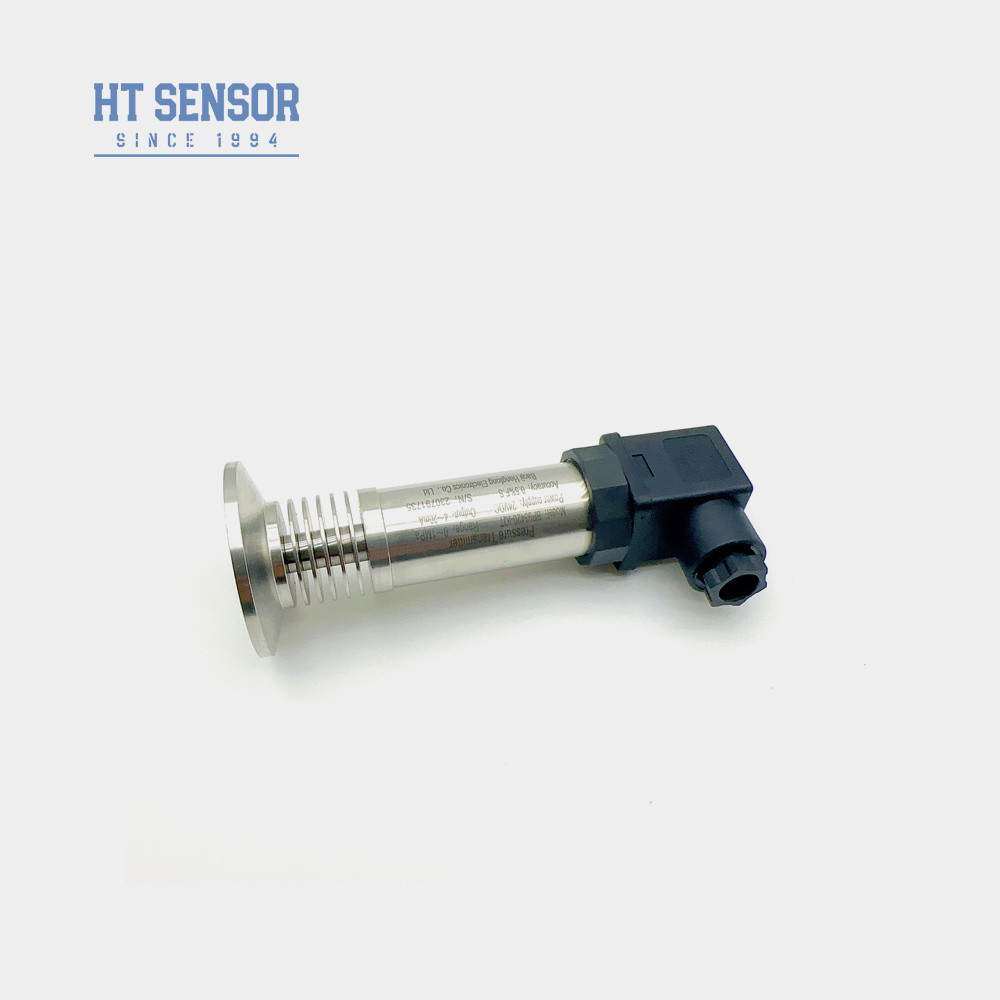

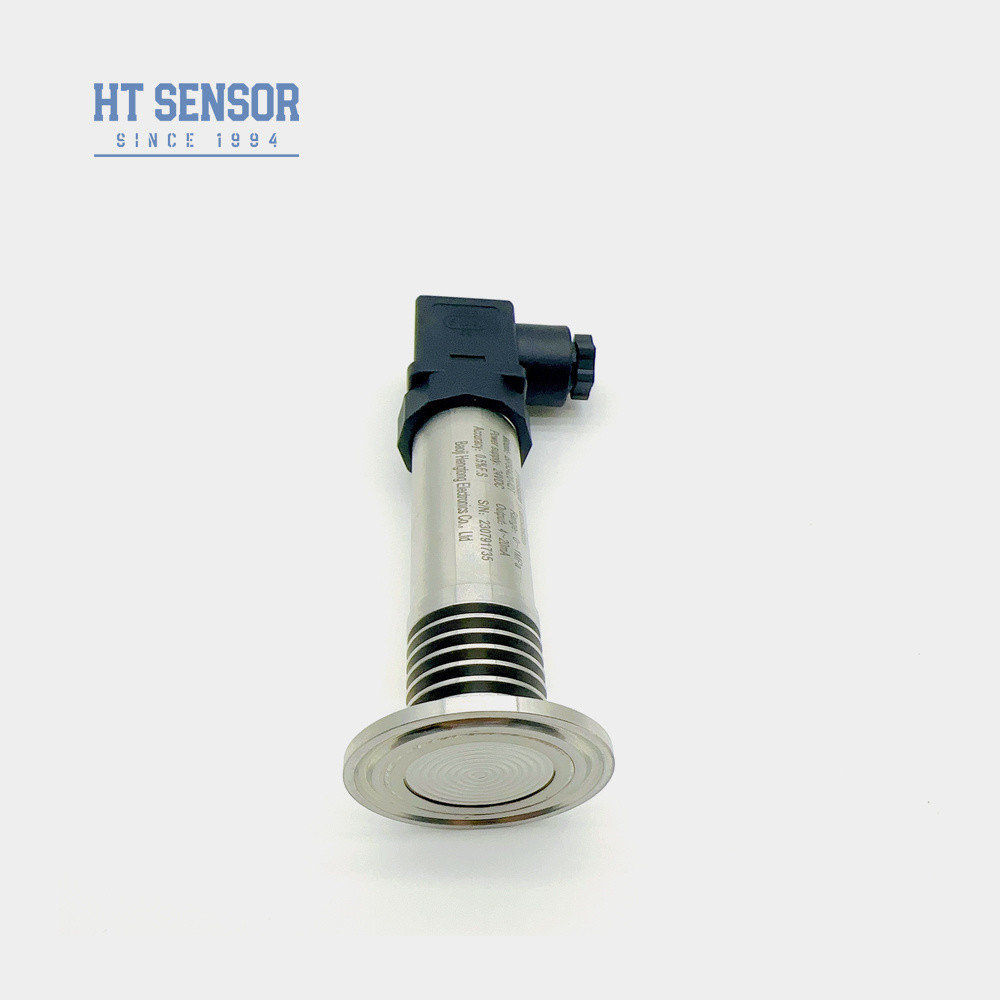

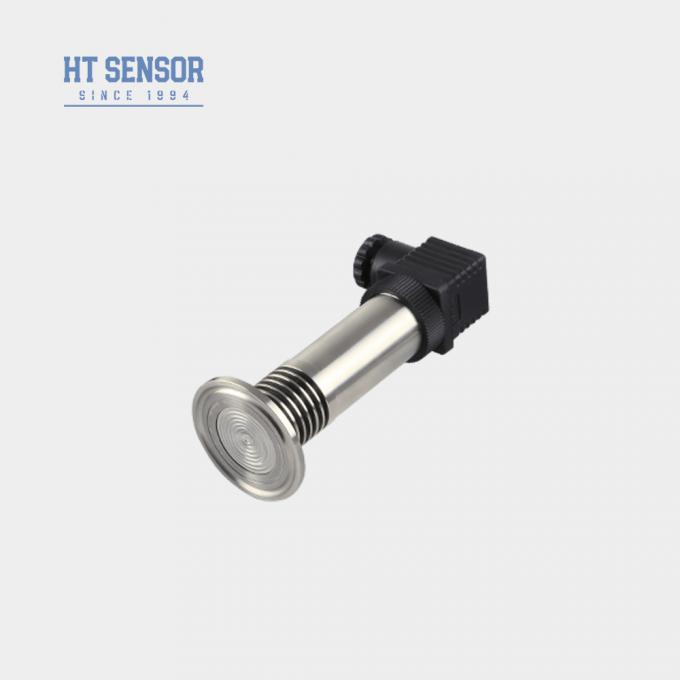

جهاز إرسال ضغط BP93420-IQT
مقدمة:
يستخدم جهاز إرسال الضغط BP93420-IQT قلبًا معزولًا مملوءًا بالزيت من سلسلة HT من السيليكون المقاوم للضغط كعنصر لقياس الإشارة. يتميز بغشاء معدني كامل متدفق ولحام مباشر مع وصلة العملية، مما يضمن وصلات دقيقة بين وصلة العملية وغشاء القياس. خضع المنتج بأكمله لاختبارات صارمة لضمان أداء مستقر وموثوق به ومنع مشكلة انسداد فتحة الضغط الناتجة عن وسائط التبلور بشكل فعال.
ميزات المنتج:
1. نطاق قياس واسع، خيارات واجهة ضغط متنوعة
2. خيارات إشارة إخراج متنوعة
3. صفر وقابل للتعديل على نطاق واسع
4. دقة عالية، وصلات عملية معقمة متعددة
التطبيقات:
1. مناسب لقياس الغازات والسوائل غير المسببة للتآكل مع 316L
2. الصناعات الطبية، والمستحضرات الصيدلانية الحيوية، وصحة الأغذية للمعالجة المعقمة
3. تستخدم في صناعات الورق والكيماويات، وكذلك لقياسات ضغط مياه الصرف الصحي وعلب المشروبات مناسبة لأنظمة التحكم الهيدروليكية والهوائية
| معلمات الأداء | |
| نطاق القياس | -100 كيلو باسكال ... 0 كيلو باسكال ~ 35 كيلو باسكال ... 3.5 ميجا باسكال |
| نوع الضغط | الضغط المقاس، الضغط المطلق، الضغط المختوم |
| الحمل الزائد | ≤ 1.5 ضعف النطاق المقنن |
| الدقة @ 25 درجة مئوية | ±0.25% (نموذجي) ±0.5% (الحد الأقصى) |
| التكرار | ≤0.1%FS |
| تباعد | ≤0.1%FS |
| الاستقرار على المدى الطويل | ±0.1%F.S/Year(نموذجي) ±0.2%F.S/Year(الحد الأقصى) |
| انحراف درجة حرارة نقطة الصفر | ±0.02%F.S/ºC(≤100KPa) ±0.01%F.S/ºC(>100KPa) |
| انحراف درجة حرارة النطاق الكامل | ±0.02%F.S/ºC(≤100KPa) ±0.01%F.S/ºC(>100KPa) |
| استجابة التردد | 2.4 كيلو هرتز |
| تعويض درجة الحرارة | 0-70 درجة مئوية (≤10 ميجا باسكال، قابلة للتخصيص) |
| درجة حرارة التشغيل | -20 درجة مئوية ~ 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| الاهتزاز | 10 جرام، 55 هرتز ~ 2 كيلو هرتز |
| مادة الغلاف | 304، 316L |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100 ميجا أوم 100 فولت تيار مستمر |
| تصنيف الحماية | IP65 |
| ختم الحلقة O | مطاط الفلور |
| الوزن | ~0.3 كجم |
| إشارة الإخراج | جهد الإمداد | نوع الإخراج |
| 4~20mA | 12~30VDC | 2/3/4 سلك |
| 0~10/20mA | 3 أسلاك |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC | |
| بروتوكول اتصالات RS485 | 3.6~30V / بطارية | 4 أسلاك |
| نصائح الطلب |
- توافق المواد
- تحقق من أن الوسط المقاس متوافق كيميائيًا مع المواد المبللة للمنتج قبل الاختيار.
- ملاحظة على النماذج المقاومة للانفجار
- تستبعد تكوينات مقاومة الانفجار القياسية رؤوس العرض الرقمية افتراضيًا.
- متطلبات طاقة رأس العرض
- بالنسبة لأجهزة الإرسال المزودة بشاشات LCD/LED، حافظ على الحد الأدنى من مصدر الطاقة 20VDC لضمان الأداء السليم.
- أفضل ممارسات التثبيت
- لضمان الموثوقية التشغيلية:
- قم بتركيب مانعات الصواعق في موقع القياس
- قم بتنفيذ التأريض الآمن لجهاز الإرسال ومصدر الطاقة
- مواصفات الكابل
- التكوين الافتراضي: لا يوجد كابل بولي إيثيلين.
- المواد البديلة المتاحة (PTFE/PVC) - يجب تحديدها أثناء الطلب.
- متطلبات الحالة الخاصة
- أبلغ فريقنا الفني وحدد بوضوح في طلبك إذا كان التطبيق يتضمن:
- بيئات الاهتزاز العالي
- صدمات الضغط العابرة
- تداخل EMI/RFI كبير
- للحصول على الأداء الأمثل، يرجى تقديم تفاصيل التطبيق الكاملة مع مواصفات طلبك.

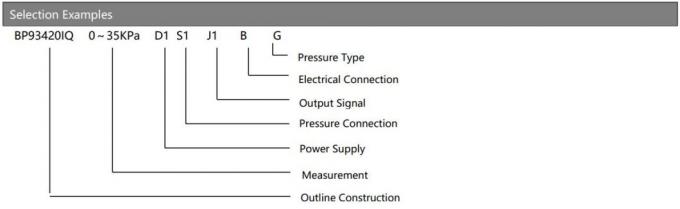

| دليل الطلب | ||||||||
| BP93420XX | جهاز إرسال الضغط | |||||||

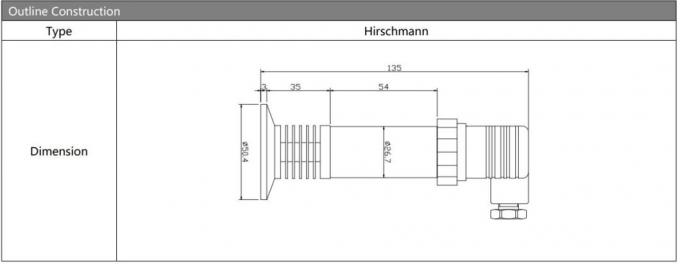

| الكود | بناء الخطوط العريضة | |||||||
| IB | جهاز إرسال الضغط العام | IX | جهاز إرسال الضغط العرض | |||||
| IE | جهاز إرسال ضغط الطيران المقاوم للصدمات | IIC/III | جهاز إرسال الضغط العام/العرض الصناعي | |||||
| IF | جهاز إرسال الضغط المقاوم للرطوبة | IIE/IIIE | جهاز إرسال الضغط العام/العرض | |||||
| IN | جهاز إرسال الضغط المخصص لتكييف الهواء | |||||||
| IC | جهاز إرسال الضغط عالي الحرارة | |||||||

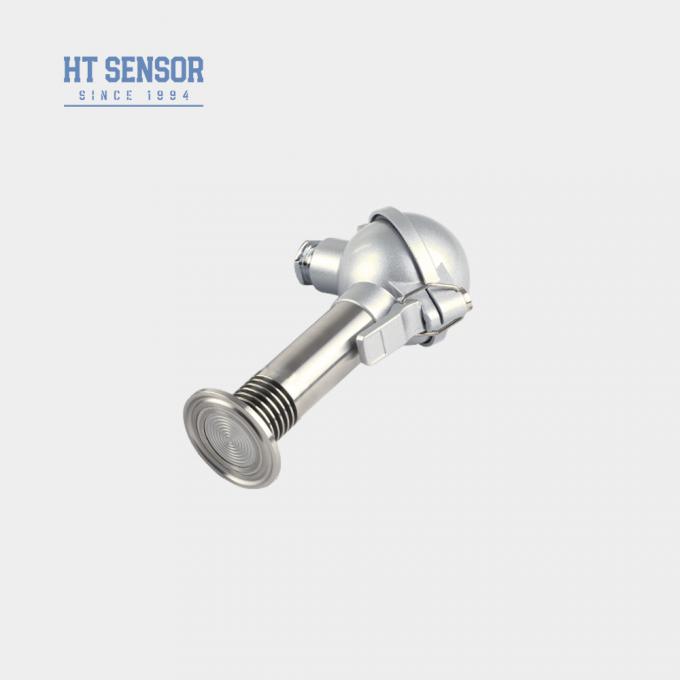

| IQ1/IQ2 | غشاء كبير/جهاز إرسال ضغط عالي الحرارة | |||||||
| نطاق القياس | -100 كيلو باسكال ... 0 كيلو باسكال ~ 35 كيلو باسكال ... 3.5 ميجا باسكال | |||||||
| (0-X) كيلو باسكال أو ميجا باسكال | X: يشير إلى نطاق القياس الفعلي | |||||||
| الكود | مزود الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | أخرى | |||||||
| الكود | إشارة الإخراج | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||

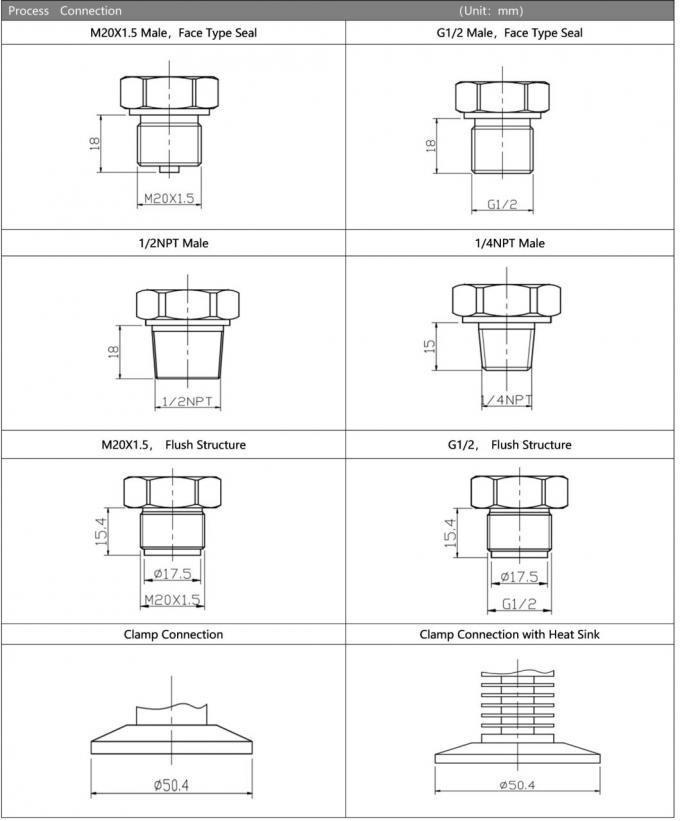

| الكود | وصلة الضغط | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | أخرى | |||||||

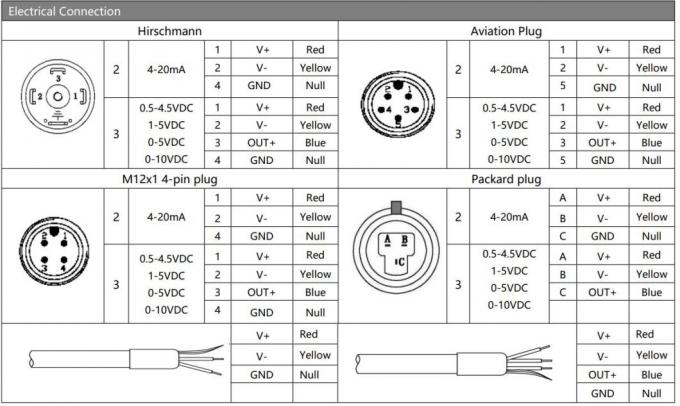

| الكود | التوصيل الكهربائي | |||||||
| B1 | هيرشمان | |||||||
| B2 | PG7 قابس | |||||||
| B3 | إخراج الكابل المختوم | |||||||

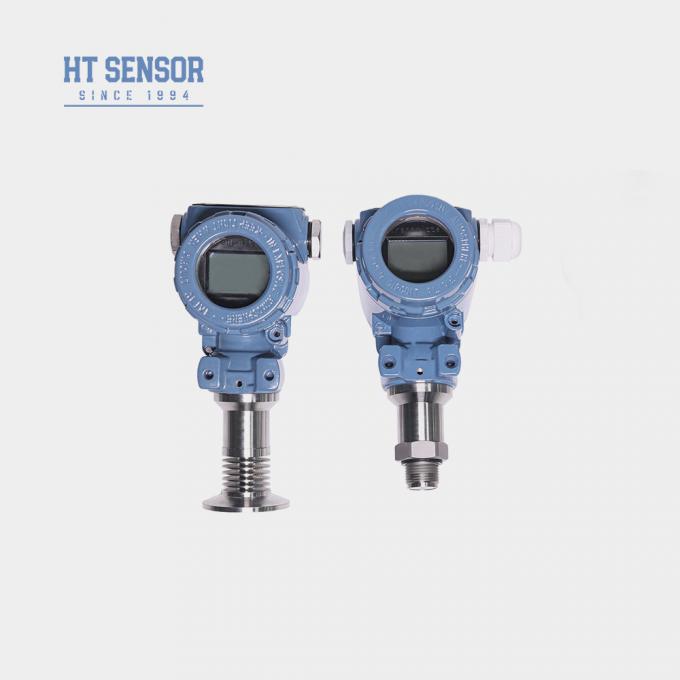

| B4 | 2088 غلاف صناعي | |||||||
| B5 | 2088 غلاف صناعي مع شاشة | |||||||
| B6 | أخرى | |||||||
| الكود | نوع الضغط | |||||||
| G | الضغط المقاس | |||||||
| A | الضغط المطلق | |||||||
| S | الضغط المرجعي المختوم | |||||||
الأسئلة الشائعة:
1. س: ما هي ميزات أجهزة إرسال مستشعر الضغط الخاصة بك؟
أ: دقة عالية ومتانة وأداء ممتاز. التخصيص متاح.
2. س: هل يمكنني تخصيص مواصفات خاصة؟
أ: نعم، يمكن لمهندسينا تصميم المنتجات لتلبية الاحتياجات المحددة. نحن نقدم خدمة OEM و ODM.
3. س: ما هي طاقتك الإنتاجية؟
أ: يمكن لمرافق التصنيع لدينا إنتاج ما يصل إلى 30000 جهاز إرسال مستشعر ضغط شهريًا، لذلك نحن قادرون تمامًا على تلبية احتياجات الطلبات واسعة النطاق. ومع ذلك، يُنصح بالاتصال بفريق المبيعات لدينا مسبقًا لضمان سلاسة الإنتاج وجدولة التسليم.
4. س: ما هي فترة التسليم النموذجية؟
أ: 5 ~ 8 أيام عمل للنماذج القياسية. قد تختلف المنتجات المخصصة.
5. س: كيف يتم تسعير المنتجات؟ أي خصومات؟
أ: تسعير تنافسي مع خصومات للطلبات المجمعة أو الشركاء على المدى الطويل.
6. س: ما هو الضمان على منتجاتك؟ وخدمة ما بعد البيع؟
أ: مدة الضمان لدينا هي 24 شهرًا بعد الشحن، وسترد خدمة ما بعد البيع لدينا على أسئلتك في غضون 24 ساعة، وتتوفر دائمًا التعليمات عن بعد عن طريق شبكة الكمبيوتر.
