316L مستشعر ضغط السيليكون المنتشر المقبس جهاز نقل ضغط الحجاب الحاجز
Product Details
| رقم الطراز: | BP93420-IQ | مخصصة: | مخصصة |
|---|---|---|---|
| تصنيف الحماية: | IP65 | مواد الإسكان: | 316 لتر |
| نوع الضغط: | الضغط المقياسي، الضغط المطلق، الضغط المغلق | حزمة النقل: | التعبئة القياسية للتصدير مع الكرتون |
| المواصفات: | مستشعر ضغط السيليكون | العلامة التجارية: | HTsensor |
| الأصل: | باوجي ، الصين | الرمز السريع: | 9026209090 |
| القدرة على العرض: | 2000 قطعة / شهر | وسط القياس: | غاز أو سائل |
| درجة الدقة: | 0.5٪ | نطاق الضغط: | -100 كيلو باسكال...0 كيلو باسكال ~ 35 كيلو باسكال...3.5 ميجا باسكال |
| تصنيف IP: | IP65 | عينات: | <i>US$ 48/Piece 1 Piece(Min.Order) |</i> <b>دولار أمريكي 48/قطعة 1 قطعة (الحد الأدنى للطلب) |</b> <i |
| إبراز |
مستشعر ضغط السيليكون المنتشر 316L,مشبك مستشعر ضغط السيليكون المنتشر,316L جهاز نقل ضغط الحجاب الحاجز,Diffused Silicon Pressure Sensor Clamp,316L Clamp Diaphragm Pressure Transmitter |
||
Product Description

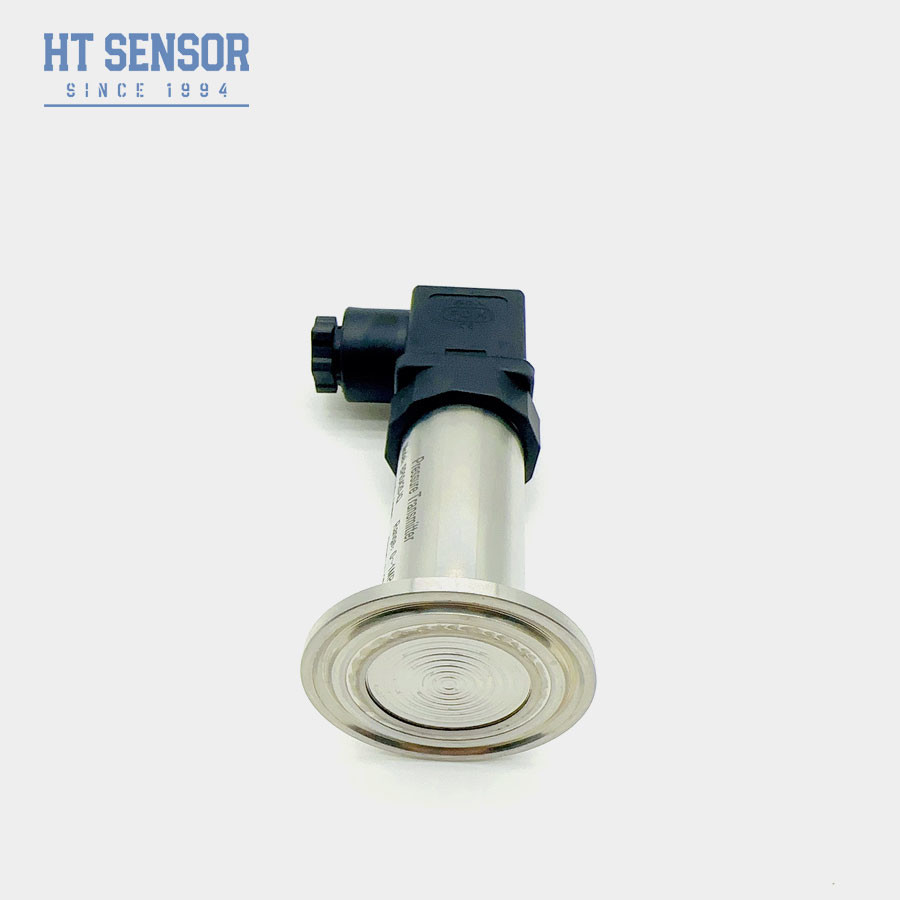

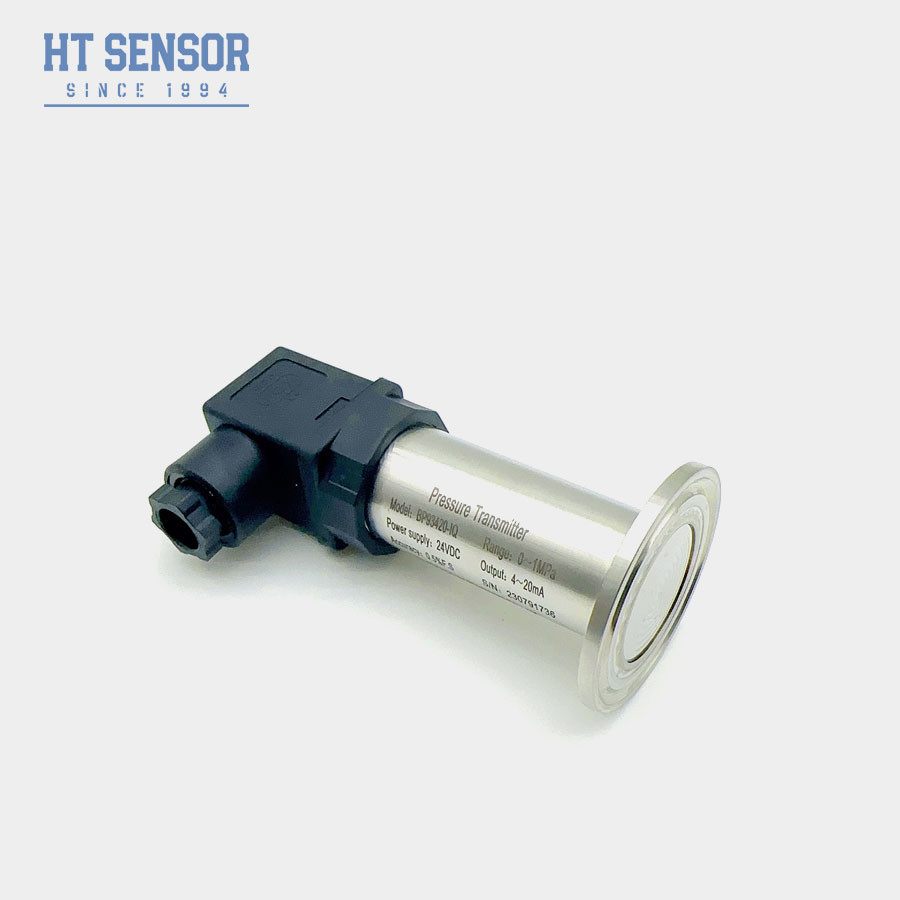

HT المقاومة المنتشرة للضغط السيليكونية المضغوطة ناقل الضغط الحاجز
جهاز نقل الضغط BP93420-IQ
مقدمة:
جهاز إرسال الضغط BP93420-IQ يستخدم سلسلة HT من السيليكون المقاومة للضغط العزلة المحملة بالزيت كعنصر قياس للإشارة. يحتوي على طلاء معدني كاملالحجاب الحاجز واللحام المباشر مع اتصال العملية ، مما يضمن اتصالات دقيقة بين اتصال العملية وحجاب القياس.وقد خضع المنتج بأكمله للاختبارات الصارمة ضمان الأداء المستقر والموثوق به وتجنب فعالة مشكلة انسداد ثقب الضغط الناجمة عن وسائل التبلور.
خصائص المنتج:
1جهاز نقل ضغط الحجاب الحاجز
2قياس دقة عالية
3نطاقات قياس متعددة
4أنواع إشارات الخروج المتعددة
5فئة الحماية العالية
6نطاق واسع لدرجات الحرارة
7القدرة على الإفراط في الحمل
8وقت الاستجابة السريع
9طرق تركيب متعددة
10شهادات متعددة
التطبيقات:
1مناسبة لقياس الغازات السائلة غير السامة مع 316L
2الصناعات الطبية والصيدلانية الحيوية ونظافة الأغذية لمعالجة العقيم
3تستخدم في صناعات الورق والكيماويات، وكذلك لقياس مستوى مياه الصرف الصحي وقنابل المشروبات مناسبة لنظم التحكم الهيدروليكية والهوائية
| معايير الأداء | |
| نطاق القياس | - 100 كيلو بايت... 0 كيلو بايت ~ 35 كيلو بايت... 3.5MPa |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25oC | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| التكرار | ≤0.1%FS |
| التهاب النفس | ≤0.1%FS |
| الاستقرار على المدى الطويل | ± 0.1% F.S/year ((العادي) ± 0.2% F.S/year ((الحد الأقصى) |
| الانحراف في درجة حرارة النقطة الصفرية | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| استجابة التردد | 2.4Khz |
| درجة حرارة التعويض | 0-70oC ((≤10mpa، قابلة للتخصيص) |
| درجة حرارة العمل | -20 درجة مئوية إلى 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | Ex db IIC T6 جيجابايت |
| تصنيف الحماية | IP65 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~ 0.2 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 أسلاك |
|
| 0/1 ~ 5 فولت | ||
| 0/1~10 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC |
| نصائح الطلب |
2عند وضع الطلب، يرجى ملاحظة أن المنتجات من نوع مقاومة للانفجار لا تشمل رؤوس العرض الرقمي.
3عند طلب أجهزة الإرسال مع رأس شاشة LCD أو LED ، يجب ألا يكون مصدر الطاقة للمرسل أقل من 20VDC.
4لضمان التشغيل الموثوق به للمنتج ، يوصى بالمستخدمين بتثبيت أجهزة حماية من البرق في الموقع والتأكد من أن المنتج وإمدادات الطاقة موثوق بها.
5نطاق درجة حرارة العمل المسموح بها للخاتم O-ring من المطاط الفلوروي هو -20oC إلى 250oC. عندما تكون درجة حرارة العمل للمنتج أقل من -20oC ، فمن الضروري اختيار ختم O-ring EPDM.
6طول الكابل الافتراضي هو 1.5m، متوفر في ثلاث مواد. إذا لم يتم تحديده، سيتم توفيره بمادة كابل البولي إيثيلين. إذا كنت بحاجة إلى مادة كابل مختلفة،من فضلك حددها في الترتيب.
7. بالنسبة لمتطلبات خاصة مثل الاهتزاز القوي، قوة الاصطدام الفوري، التداخل الكهرومغناطيسي القوي أو ترددات الراديو، يرجى إبلاغ شركتنا وتحديدها في النظام.

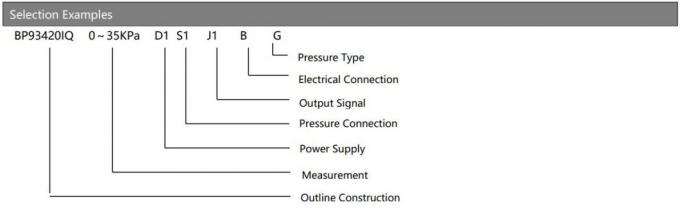

| دليل الطلب | ||||||||
| BP93420XX | ناقل الضغط | |||||||

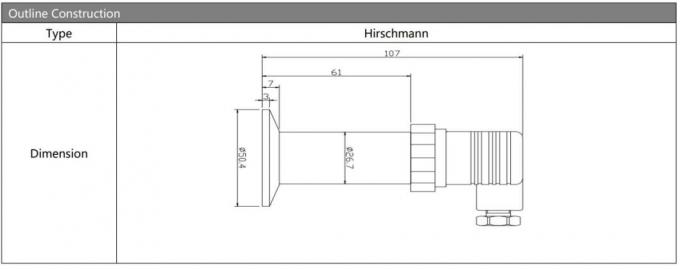

| الرمز | المخطط البناء | |||||||
| IB | ناقل الضغط العام | القرن التاسع | عرض جهاز نقل الضغط | |||||
| إيه | جهاز نقل ضغط الطيران المقاوم للصدمات | IIC/III | الصناعية العامة/ جهاز إرسال الضغط على الشاشة | |||||
| إذا | ناقل الضغط المقاوم للرطوبة | IIE/IIIE | جهاز نقل الضغط العام / العرض | |||||
| في | مكيف الهواء جهاز نقل ضغط مخصص | |||||||
| IC | ناقل الضغط عالي الحرارة | |||||||
| IQ1/IQ2 | الحجاب الحاجز الكبير / ناقل الضغط عالي درجة الحرارة | |||||||
| نطاق القياس | - 100 كيلو بايت... 0 كيلو بايت ~ 35 كيلو بايت... 3.5MPa | |||||||
| (0-X) Kpa أو MPa | إكس: يشير إلى نطاق القياس الفعلي | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| الرمز | اتصال الضغط | |||||||
| J1 | M20 × 1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | غيرها | |||||||
| الرمز | الاتصال الكهربائي | |||||||
| B1 | هيرشمان | |||||||
| B2 | مغلق PG7 | |||||||
| B3 | مخرج الكابلات المغلقة | |||||||
| B4 | 2088 غطاء صناعي | |||||||
| B5 | 2088 غطاء صناعي مع عرض | |||||||
| B6 | غيرها | |||||||
| الرمز | نوع الضغط | |||||||
| G | ضغط القياس | |||||||
| أ | الضغط المطلق | |||||||
| S | ضغط مرجعية مغلقة | |||||||
