4-20mA ناقل الضغط الذكي الفلاش الصحي φ50.4mm مستشعر الضغط الذكي
Product Details
| رقم الطراز: | جهاز نقل الضغط الذكي BP93420-IQT | درجة الدقة: | 0.5٪ |
|---|---|---|---|
| نطاق الضغط: | -100 كيلو باسكال...0 كيلو باسكال ~ 35 كيلو باسكال...3.5 ميجا باسكال | تصنيف الحماية: | IP65 |
| الوزن: | ~ 0.3 كجم | استجابة التردد: | 2.4 كيلو هرتز |
| مواد الإسكان: | 316 لتر | نوع الضغط: | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| وسط القياس: | سائل | التخصيص: | متاح -- طلب مخصص |
| إبراز |
جهاز نقل الضغط الذكي 20mA,جهاز نقل الضغط الذكي 4mA,50جهاز استشعار ضغط ذكي,4mA Smart Pressure Transmitter,50.4mm Smart Pressure Sensor |
||
Product Description

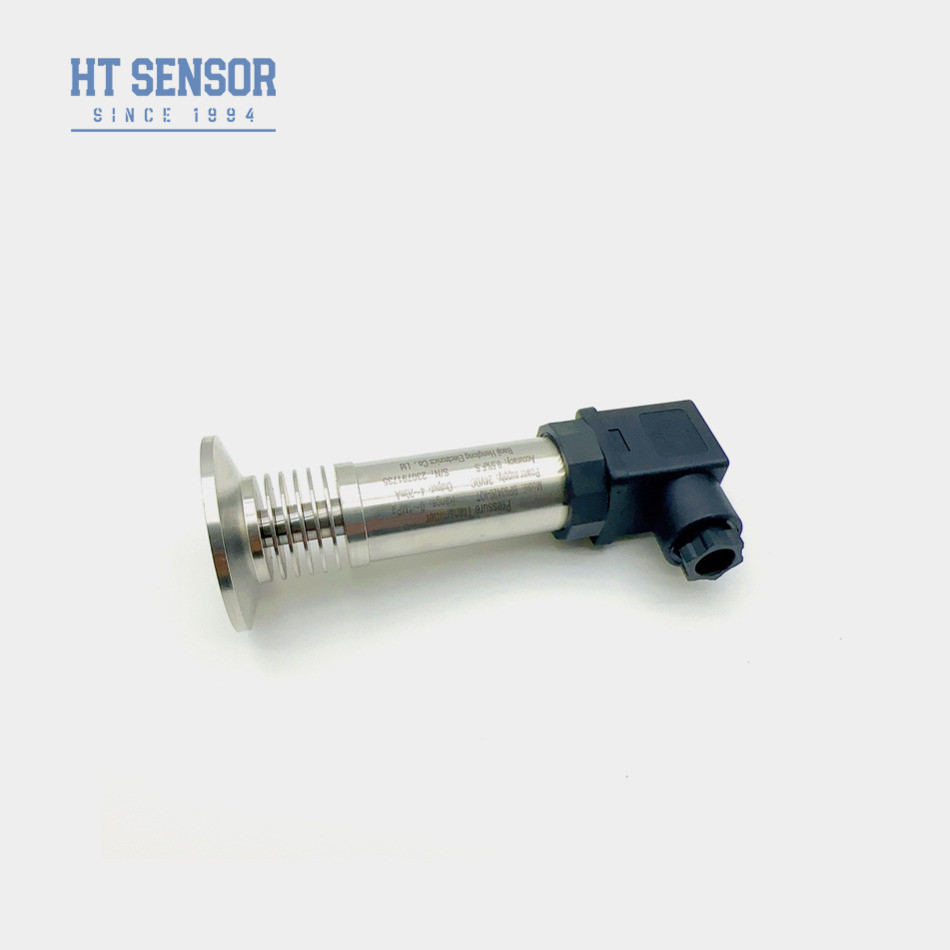

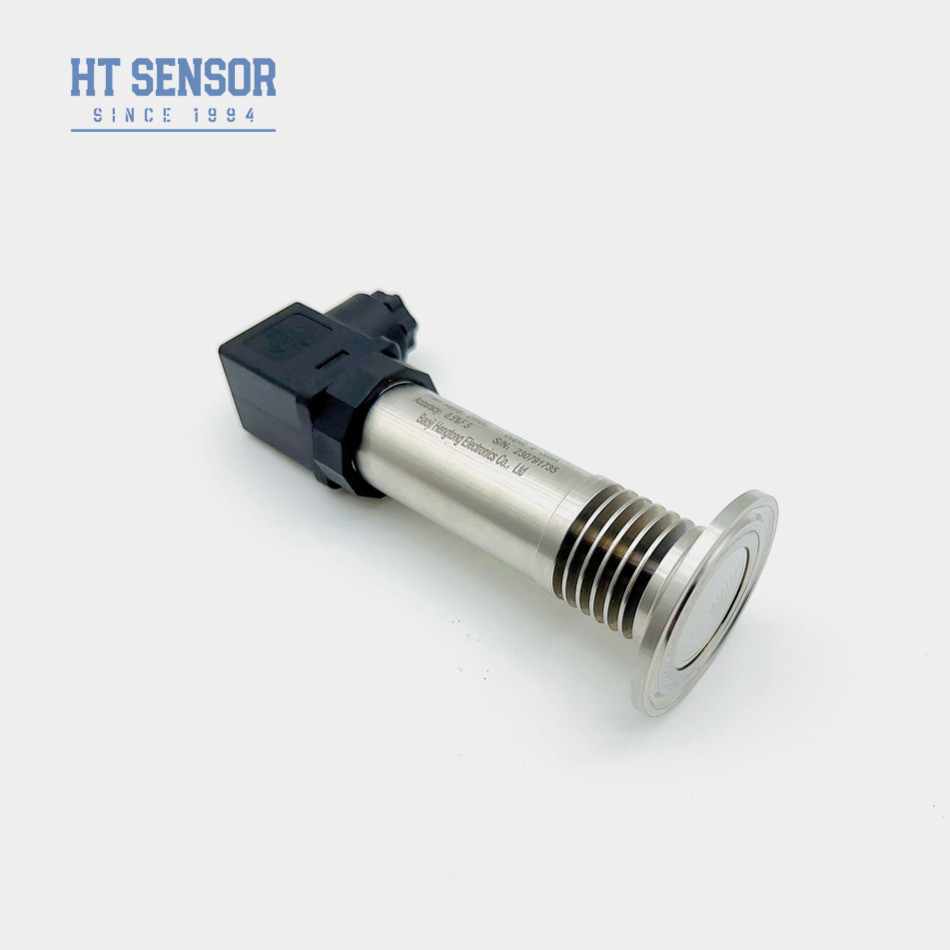

4-20mA فلاش صحي Φ50.4mm جهاز نقل الضغط الذكي جهاز استشعار الضغط
جهاز نقل الضغط الصحي BP93420-IQT
إدخال جهاز نقل الضغط الصحي:
جهاز إرسال الضغط BP93420-IQT يستخدم سلسلة HT من السيليكون المقاومة للضغط العزلة والتي تمتلئ بالزيت كعنصر قياس للإشارة.يحتوي على الحجاب الحاجز المعدني الكامل واللحام المباشر مع اتصال العملية، ضمان اتصالات دقيقة بين اتصال العملية والحجاب الحاجز القياس.وقد خضع المنتج بأكمله للاختبارات الصارمة ضمان الأداء المستقر والموثوق به وتجنب فعالة مشكلة انسداد ثقب الضغط الناجمة عن وسائل التبلور.
خصائص المنتجمن جهاز نقل الضغط الصحي:
1خيارات مختلفة لجهاز التواصل الضغط
2خيارات إشارة الخروج المتنوعة
3دقة عالية، العديد من اتصالات العملية العقيمة
التطبيقاتمن جهاز نقل الضغط الصحي:
1مناسبة لقياس الغازات السائلة غير السامة مع 316L
2الصناعات الطبية والصيدلانية الحيوية ونظافة الأغذية لمعالجة العقيم
3تستخدم في صناعات الورق والكيماويات، وكذلك لقياس مستوى مياه الصرف الصحي وقنابل المشروبات مناسبة لنظم التحكم الهيدروليكية والهوائية
| معايير الأداء | |
| نطاق القياس | - 100 كيلو بايت... 0 كيلو بايت ~ 35 كيلو بايت... 3.5MPa |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25oC | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| التكرار | ≤0.1%FS |
| التهاب النفس | ≤0.1%FS |
| الاستقرار على المدى الطويل | ± 0.1% F.S/year ((العادي) ± 0.2% F.S/year ((الحد الأقصى) |
| الانحراف في درجة حرارة النقطة الصفرية | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| استجابة التردد | 2.4Khz |
| درجة حرارة التعويض | 0-70oC ((≤10mpa، قابلة للتخصيص) |
| درجة حرارة العمل | -20 درجة مئوية إلى 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | Ex db IIC T6 جيجابايت |
| تصنيف الحماية | IP65 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~ 0.3 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 أسلاك |
|
| 0/1 ~ 5 فولت | ||
| 0/1~10 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC | |
| بروتوكول الاتصال RS485 | 3.6 ~ 30 فولت / بطارية | 4 أسلاك |
| نصائح الطلب |
2لضمان التشغيل الموثوق به للمنتج ، يوصى بالمستخدمين بتثبيت أجهزة حماية من البرق في الموقع والتأكد من أن المنتج وإمدادات الطاقة موثوق بها.
3.حلقة O المطاط الفلورية لديها نطاق درجة حرارة العمل الاسمية من -20oC إلى 250oC. إذا كانت درجة حرارة تشغيل المنتج أقل من -20oC، يجب اختيار ختم حلقة O EPDM بدلا من ذلك.
4.بالنسبة لمتطلبات خاصة مثل الاهتزاز القوي، قوة الاصطدام الفوري، التداخل الكهرومغناطيسي القوي أو ترددات الراديو، يرجى إبلاغ شركتنا وتحديدها في النظام.
| دليل الطلب | ||||||||
| BP93420XX | ناقل الضغط | |||||||
| الرمز | المخطط البناء | |||||||
| IB | ناقل الضغط العام | القرن التاسع | عرض جهاز نقل الضغط | |||||
| إيه | جهاز نقل ضغط الطيران المقاوم للصدمات | IIC/III | الصناعية العامة/ جهاز إرسال الضغط على الشاشة | |||||
| إذا | ناقل الضغط المقاوم للرطوبة | IIE/IIIE | جهاز نقل الضغط العام / العرض | |||||
| في | مكيف الهواء جهاز نقل ضغط مخصص | |||||||
| IC | ناقل الضغط عالي الحرارة | |||||||
| IQ1/IQ2 | الحجاب الحاجز الكبير / ناقل الضغط عالي درجة الحرارة | |||||||
| نطاق القياس | -100كيلو بايت... 0كيلو بايت~ 35kPa... 3.5MPa | |||||||
| (0-X) Kpa أو MPa | إكس: يشير إلى نطاق القياس الفعلي | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| الرمز | اتصال الضغط | |||||||
| J1 | M20 × 1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | غيرها | |||||||
| الرمز | الاتصال الكهربائي | |||||||
| B1 | هيرشمان | |||||||
| B2 | مغلق PG7 | |||||||
| B3 | مخرج الكابلات المغلقة | |||||||
| B4 | 2088 غطاء صناعي | |||||||
| B5 | 2088 غطاء صناعي مع عرض | |||||||
| B6 | غيرها | |||||||
| الرمز | نوع الضغط | |||||||
| G | ضغط القياس | |||||||
| أ | الضغط المطلق | |||||||
| S | ضغط مرجعية مغلقة | |||||||
