جهاز استشعار الضغط الصناعي لجهاز العدادات عالية درجة الحرارة جهاز نقل ضغط المياه السائلة
تفاصيل المنتج
| رقم الطراز: | مستشعر الضغط الصناعي BP93420-IQT | نطاق الضغط: | -100 كيلو باسكال...0 كيلو باسكال ~ 35 كيلو باسكال...3.5 ميجا باسكال |
|---|---|---|---|
| درجة الدقة: | 0.5٪ | مواد الإسكان: | 316 لتر |
| نوع الضغط: | مقياس/مطلق/مختوم | درجة الحرارة التشغيل.: | -20 ~ 80 درجة |
| تصنيف IP: | IP65 | ||
| إبراز |
جهاز استشعار الضغط الصناعي لجهاز المقبض عالي الحرارة,مستشعر الضغط الصناعي السائل 3.5MPa,ناقل ضغط المياه السائلة RoHs |
||
وصف المنتج

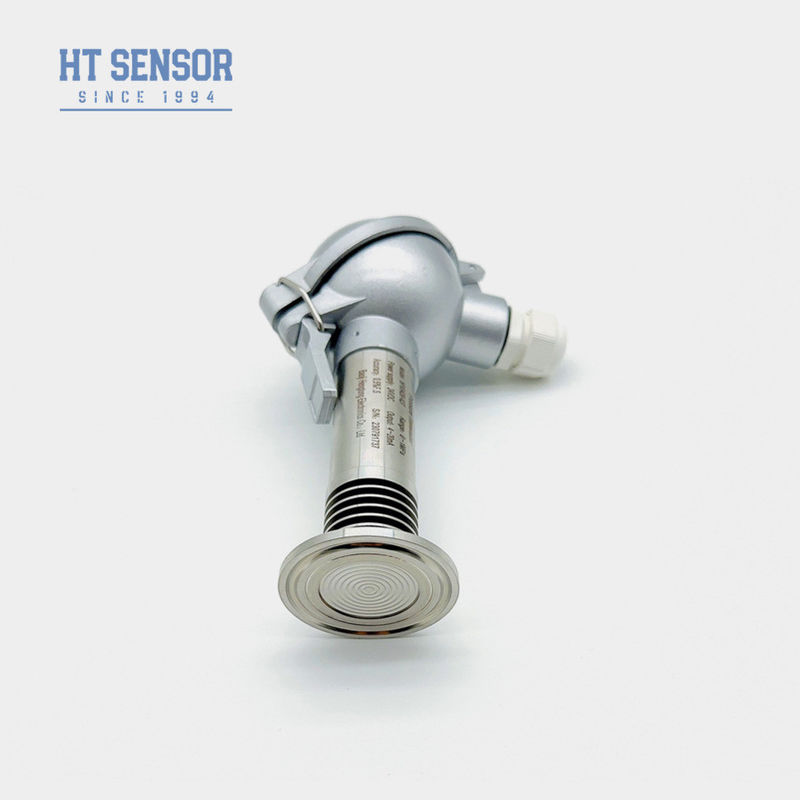

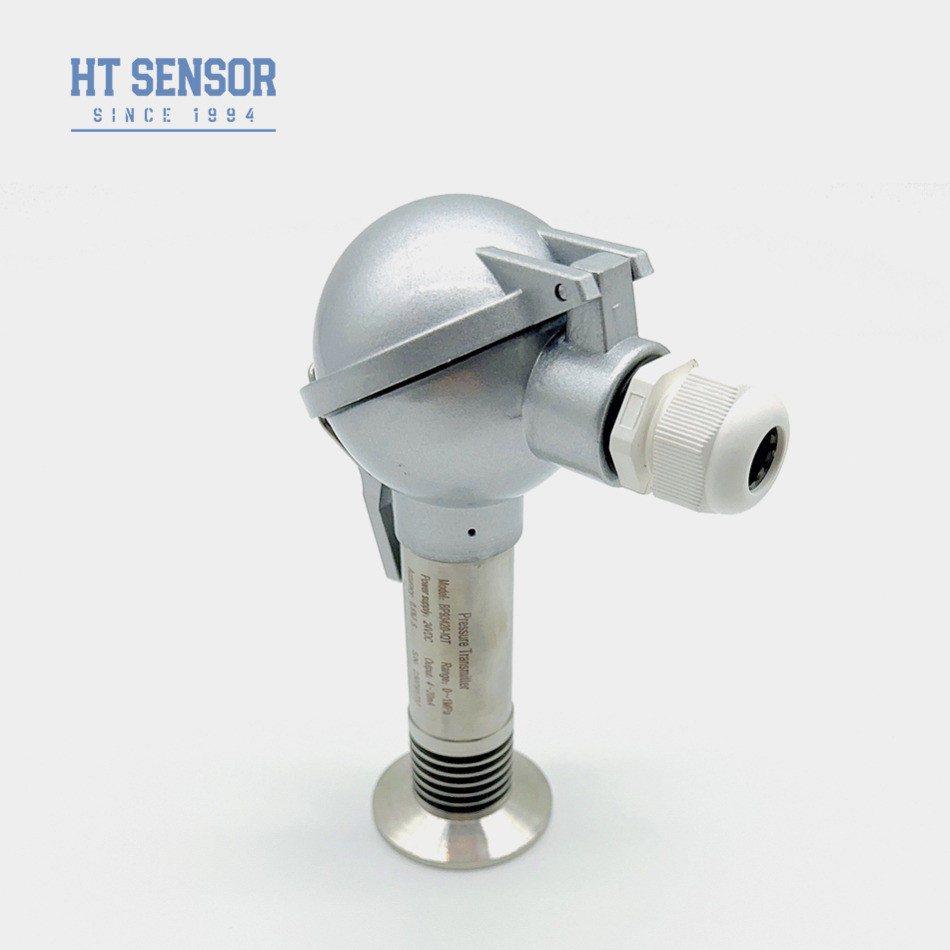

مشبك درجة حرارة عالية مستشعر الضغط الصناعي جهاز نقل الضغط للماء السائل
جهاز نقل الضغط BP93420-IQT
مقدمة:
يعد مشبك BP93420-IQT 1.5mm مثاليًا للاستخدام في الصناعات مثل الأغذية والمشروبات والصيدلة والتكنولوجيا الحيوية ، حيث الحفاظ على بيئة معقمة أمر حاسم.تصميمه القوي وقدراته في درجات الحرارة العالية يجعله خياراً ممتازاً للتطبيقات التي تتطلب أداءً ثابتًا حتى في الظروف القاسيةمع معدل تكرار أقصاه 30٪ ، يوفر مشبك BP93420-IQT 1.5mm قياسات ضغط دقيقة وموثوقة ، تلبية متطلبات أنظمة التحكم في العمليات المختلفة.
خصائص المنتج:
1.لديها نزول درجة حرارة منخفض ويمكن أن توفر نتائج قياس دقيقة في درجات حرارة مختلفة.
2يتبنى التصميم الرقمي، لديه قدرة عالية على معالجة الإشارة وقدرة مكافحة التداخل.
3لديها قابلية جيدة للتكرار والاستقرار لتوفير نتائج قياس متسقة.
4. أجهزة نقل الضغط متوفرة مع مجموعة متنوعة من خيارات الاتصال الكهربائي لسهولة الاتصال بالأنظمة المختلفة.
5لديها انحراف صفر منخفض وانحراف الحساسية، ويمكن الحفاظ على دقة القياس لفترة طويلة.
6جهاز الإرسال لديه وظيفة تعويض حرارة تلقائي، والتي يمكن أن تلغي تأثير درجة الحرارة على نتائج القياس.
7جهاز إرسال الضغط لديه أداء جيد ضد التداخل ويمكن أن يعمل بشكل مستقر في بيئة صناعية معقدة.
8مناسبة لقياس الضغط وتطبيقات التحكم في مختلف أنظمة التحكم في الأتمتة الصناعية
التطبيقات:
1مناسبة لقياس الغازات السائلة غير السامة مع 316L
2الصناعات الطبية والصيدلانية الحيوية ونظافة الأغذية لمعالجة العقيم
3تستخدم في صناعات الورق والكيماويات، وكذلك لقياس مستوى مياه الصرف الصحي وقنابل المشروبات مناسبة لنظم التحكم الهيدروليكية والهوائية
| معايير الأداء | |
| نطاق القياس | - 100 كيلو بايت... 0 كيلو بايت ~ 35 كيلو بايت... 3.5MPa |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25oC | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| التكرار | ≤0.1%FS |
| التهاب النفس | ≤0.1%FS |
| الاستقرار على المدى الطويل | ± 0.1% F.S/year ((العادي) ± 0.2% F.S/year ((الحد الأقصى) |
| الانحراف في درجة حرارة النقطة الصفرية | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| استجابة التردد | 2.4Khz |
| درجة حرارة التعويض | 0-70oC ((≤10mpa، قابلة للتخصيص) |
| درجة حرارة العمل | -20 درجة مئوية إلى 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | Ex db IIC T6 جيجابايت |
| تصنيف الحماية | IP65 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~ 0.5 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 أسلاك |
|
| 0/1 ~ 5 فولت | ||
| 0/1~10 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC | |
| بروتوكول الاتصال RS485 | 3.6 ~ 30 فولت / بطارية | 4 أسلاك |
| نصائح الطلب |
2عند وضع الطلب، يرجى ملاحظة أن المنتجات من نوع مقاومة للانفجار لا تشمل رؤوس العرض الرقمي.
3عند طلب أجهزة الإرسال مع رأس شاشة LCD أو LED ، يجب ألا يكون مصدر الطاقة للمرسل أقل من 20VDC.
4لضمان التشغيل الموثوق به للمنتج ، يوصى بالمستخدمين بتثبيت أجهزة حماية من البرق في الموقع والتأكد من أن المنتج وإمدادات الطاقة موثوق بها.
5نطاق درجة حرارة العمل المسموح بها للخاتم O-ring من المطاط الفلوروي هو -20oC إلى 250oC. عندما تكون درجة حرارة العمل للمنتج أقل من -20oC ، فمن الضروري اختيار ختم O-ring EPDM.
6طول الكابل الافتراضي هو 1.5m، متوفر في ثلاث مواد. إذا لم يتم تحديده، سيتم توفيره بمادة كابل البولي إيثيلين. إذا كنت بحاجة إلى مادة كابل مختلفة،من فضلك حددها في الترتيب.
7. بالنسبة لمتطلبات خاصة مثل الاهتزاز القوي، قوة الاصطدام الفوري، التداخل الكهرومغناطيسي القوي أو ترددات الراديو، يرجى إبلاغ شركتنا وتحديدها في النظام.
| دليل الطلب | ||||||||
| BP93420XX | ناقل الضغط | |||||||
| الرمز | المخطط البناء | |||||||
| IB | ناقل الضغط العام | القرن التاسع | عرض جهاز نقل الضغط | |||||
| إيه | جهاز نقل ضغط الطيران المقاوم للصدمات | IIC/III | الصناعية العامة/ جهاز إرسال الضغط على الشاشة | |||||
| إذا | ناقل الضغط المقاوم للرطوبة | IIE/IIIE | جهاز نقل الضغط العام / العرض | |||||
| في | مكيف الهواء جهاز نقل ضغط مخصص | |||||||
| IC | ناقل الضغط عالي الحرارة | |||||||
| IQ1/IQ2 | الحجاب الحاجز الكبير / ناقل الضغط عالي درجة الحرارة | |||||||
| نطاق القياس | - 100 كيلو بايت... 0 كيلو بايت ~ 35 كيلو بايت... 3.5MPa | |||||||
| (0-X) Kpa أو MPa | إكس: يشير إلى نطاق القياس الفعلي | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||

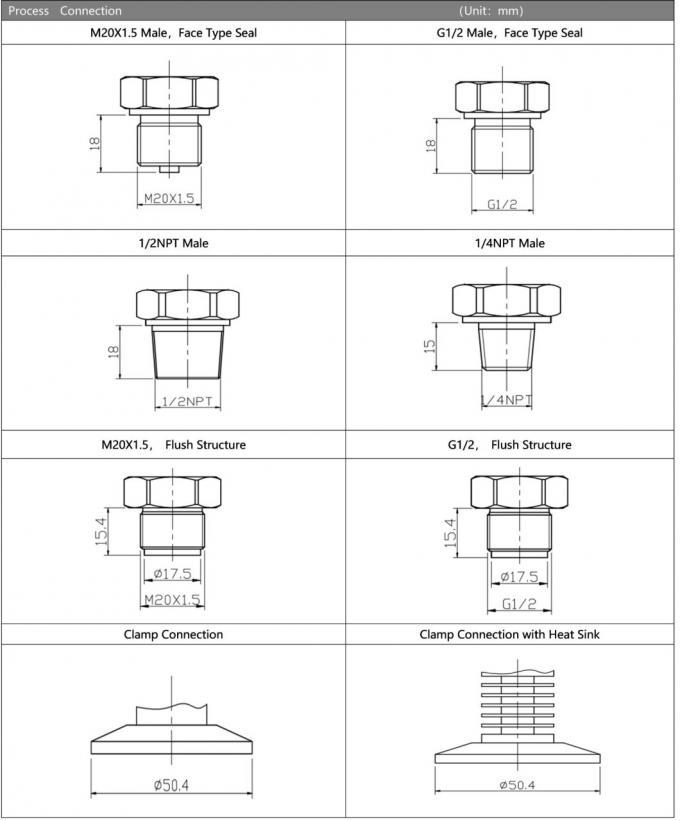

| الرمز | اتصال الضغط | |||||||
| J1 | M20 × 1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | غيرها | |||||||
| الرمز | الاتصال الكهربائي | |||||||
| B1 | هيرشمان | |||||||
| B2 | مغلق PG7 | |||||||
| B3 | مخرج الكابلات المغلقة | |||||||
| B4 | 2088 غطاء صناعي | |||||||
| B5 | 2088 غطاء صناعي مع عرض | |||||||
| B6 | غيرها | |||||||
| الرمز | نوع الضغط | |||||||
| G | ضغط القياس | |||||||
| أ | الضغط المطلق | |||||||
| S | ضغط مرجعية مغلقة | |||||||
