جهاز تحويل ضغط الحجاب الحاجز 4-20mA 100MPa جهاز استشعار ضغط الحجاب الحاجز
Product Details
| رقم الطراز: | بي بي اتش تي24 | مخصصة: | مخصصة |
|---|---|---|---|
| تصنيف الحماية: | IP65 | الوزن: | ~ 0.3 كجم |
| مواد الإسكان: | 316L أو 304SS | نوع الضغط: | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| حزمة النقل: | التعبئة القياسية للتصدير مع الكرتون | المواصفات: | مستشعر ضغط السيليكون |
| الأصل: | باوجي ، الصين | الرمز السريع: | 9026201090 |
| نوع الهيكل: | جهاز إرسال ضغط السيليكون المنتشر | وسط القياس: | الهواء والسوائل |
| درجة الدقة: | 0.5٪ | نطاق الضغط: | -100 كيلو باسكال...0 كيلو باسكال ~10 كيلو باسكال...100 ميجا باسكال |
| إبراز |
محول ضغط الحجاب الحاجز 4-20mA,محول ضغط الحجاب الحاجز 100MPa,مستشعر ضغط الحجاب السيليكوني 100MPa,Flush Diaphragm Pressure Transducer 100MPa,100MPa Silicon Diaphragm Pressure Sensor |
||
Product Description

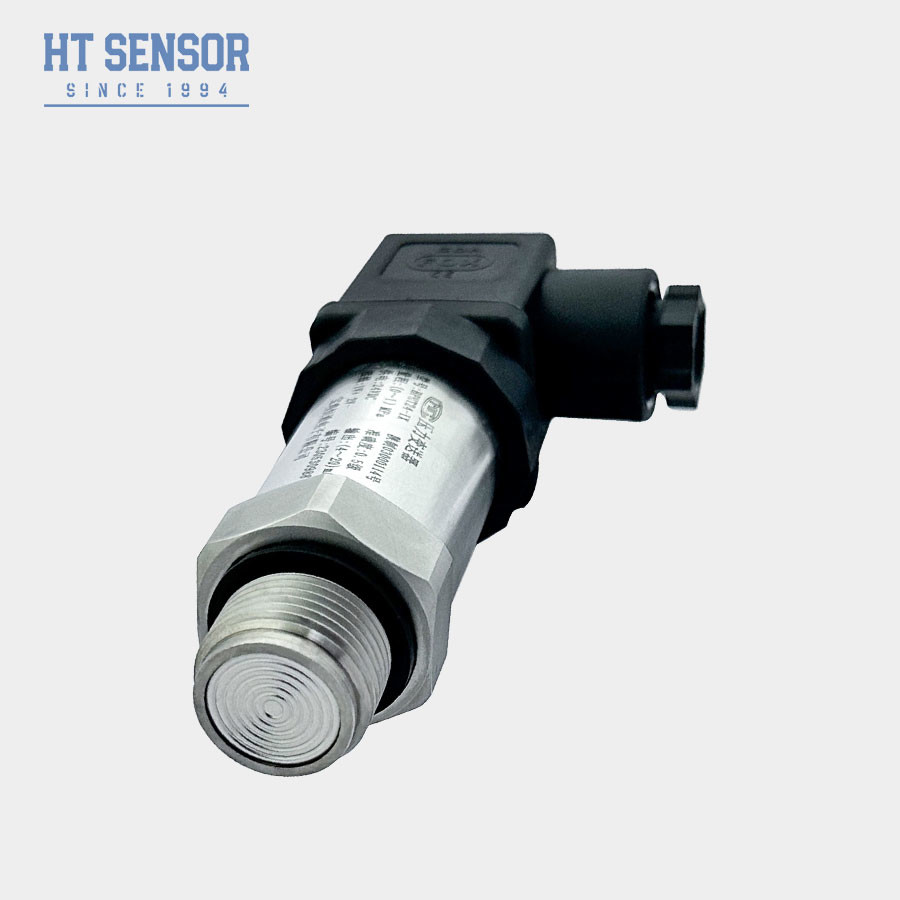

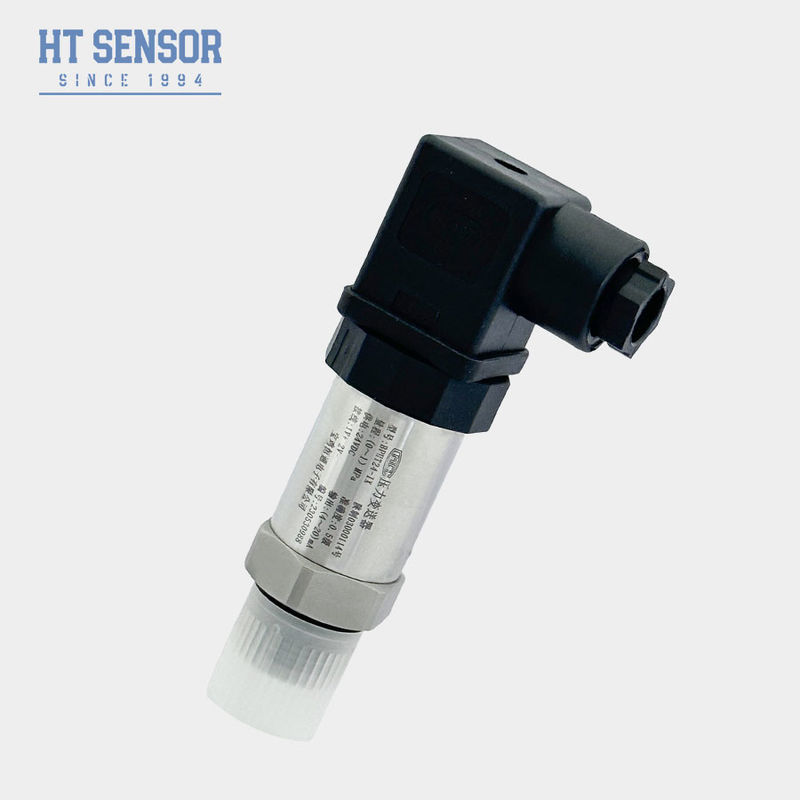

BPHT24 4-20mA جهاز استشعار ضغط الحجاب الحاجز
BPHT24 Pإعادة تأهيلTمُرسِلُ الفدية
مقدمة:
BPHT24 4-20mA ضغط الحجاب الحاجز الضوئي معدل الضغط هو على أساس تأثير piezoresistive. بداخله، هناك طبقة من فيلم السيليكون المنتشر، عندما تتعرض للضغط الخارجي،سوف تتعرض فيلم السيليكون لتشوه صغير، وبالتالي تغيير قيمة المقاومة. عن طريق قياس تغير قيمة المقاومة من فيلم السيليكون، يمكن حساب ضغط الوسط المقاس بدقة.يتبنى تكنولوجيا الحاسوب الدقيق المتقدمة ولها وظائف تعويض الحرارة التلقائية وتصحيح خطيوهذا يعني أنه يمكن أن تعوض تلقائيًا درجة الحرارة وفقًا للتغيرات في درجة حرارة البيئة ، مما يحسن دقة القياس.من خلال وظيفة تصحيح خطي، يمكن تصحيح إشارة الإخراج لتحسين دقة واستقرار القياس.
- خيارات مختلفة لمواجهة الضغط
- مصممة للتطبيقات الصحية لمنع التسلسل المتوسط
- دقة عالية مع هيكل الفولاذ المقاوم للصدأ بالكامل
- من السهل تنظيفه
- مناسبة لقياس الغازات والسوائل غير السامة مع 316L
- مثالية لحماية البيئة والصناعات الكيميائية
- تستخدم في الصناعات البحرية والطيران
- مناسبة للاستخدام في مجالات الطب والصيدلة الحيوية ونظافة الأغذيةالصناعات.
| معايير الأداء | |
| نطاق القياس | 0~35Kpa...~35MPa |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤1.5 مرات من النطاق المسمى |
| الدقة @ 25oC | ±0.25٪ (العادي) ±0.5٪ (الحد الأقصى) |
| التكرار | 0.1% FS |
| التهاب النفس | 0.1% FS |
| الاستقرار على المدى الطويل | ±0.1% F.S/السنة(معتاد) ± 0.2% F.S/السنة(الحد الأقصى) |
| الانحراف في درجة حرارة النقطة الصفرية | ±0.02% F.S/oC ((≤ 100KPa) ± 0.01% F.S/oC ((> 100KPa) |
| الانحراف الحراري على نطاق كامل | ±0.02% F.S/oC ((≤ 100KPa) ± 0.01% F.S/oC ((> 100KPa) |
| استجابة التردد | 2.4Khz |
| درجة حرارة التعويض | -20-70 درجة مئوية ((≤10mpa، قابلة للتخصيص) |
| درجة حرارة العمل | -20 درجة مئوية إلى 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kهرتز |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316 لتر |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | السابق db الثانيC T6 Gب |
| تصنيف الحماية | أناP65 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~0.25كيلوغرام |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 أسلاك |
|
| 0/1 ~ 5 فولت | ||
| 0/1~10 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC | |
| بروتوكول الاتصال RS485 | 3.6 ~ 30 فولت / بطارية | 4 أسلاك |

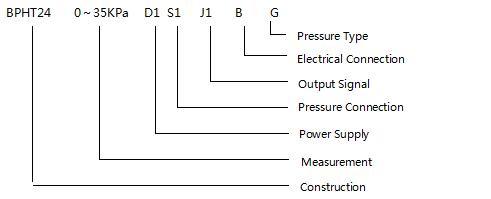

| أمثلة اختيار |
| نصائح الطلب |
1عند اختيار المنتج، يرجى التأكد من أن الوسيط الذي سيتم قياسه متوافق مع أجزاء الاتصال بالمنتج.
2عند وضع الطلب، يرجى ملاحظة أن المنتجات من نوع مقاومة للانفجار لا تشمل رؤوس العرض الرقمي.
3عند طلب أجهزة الإرسال مع رأس شاشة LCD أو LED ، يجب ألا يكون مصدر الطاقة للمرسل أقل من 20VDC.
4لضمان التشغيل الموثوق به للمنتج ، يوصى بالمستخدمين بتثبيت أجهزة حماية من البرق في الموقع والتأكد من أن المنتج وإمدادات الطاقة موثوق بها.
5نطاق درجة حرارة العمل المسموح بها للخاتم O-ring من المطاط الفلوروي هو -20oC إلى 250oC. عندما تكون درجة حرارة العمل للمنتج أقل من -20oC ، فمن الضروري اختيار ختم O-ring EPDM.
6طول الكابل الافتراضي هو 1.5m، متوفر في ثلاث مواد. إذا لم يتم تحديده، سيتم توفيره بمادة كابل البولي إيثيلين. إذا كنت بحاجة إلى مادة كابل مختلفة،من فضلك حددها في الترتيب.
7. بالنسبة لمتطلبات خاصة مثل الاهتزاز القوي، قوة الاصطدام الفوري، التداخل الكهرومغناطيسي القوي أو ترددات الراديو، يرجى إبلاغ شركتنا وتحديدها في النظام.
| النظام الدليل | ||||||||
| BPHT24 | ناقل الضغط | |||||||
| الرمز | المخطط البناء | |||||||
| القرن التاسع | عرض جهاز نقل الضغط | IIC/III | الصناعية العامة/ جهاز إرسال الضغط على الشاشة | |||||
| نطاق القياس | 0~35Kpa...~35MPa | |||||||
| (0-X) Kpa أو MPa | إكس: يشير إلى نطاق القياس الفعلي | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| الرمز | اتصال الضغط | |||||||
| J1 | M20 × 1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | 1/2NPT | |||||||
| الرمز | الاتصال الكهربائي | |||||||
| B1 | هيرشمان | |||||||
| B2 | مغلق PG7 | |||||||
| B3 | مخرج الكابلات المغلقة | |||||||
| B4 | 2088 غطاء صناعي | |||||||
| B5 | 2088 غطاء صناعي مع عرض | |||||||
| B6 | غيرها | |||||||
| الرمز | نوع الضغط | |||||||
| G | ضغط القياس | |||||||
| أ | الضغط المطلق | |||||||
| S | ضغط مرجعية مغلقة | |||||||
