| مكان المنشأ: | باوجى، الصين |
|---|---|
| اسم العلامة التجارية: | HT sensor |
| إصدار الشهادات: | CE,RoHs,ISO9001 |
| رقم الموديل: | BPHT24-III |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | negotiable |
| تفاصيل التغليف: | حزمة التصدير القياسية |
| وقت التسليم: | 5-8 أيام عمل |
| شروط الدفع: | ويسترن يونيون ، L / C ، T / T |
| القدرة على العرض: | 5000 قطعة / شهر |
| رقم الطراز: | BPHT24-III | مخصصة: | مخصصة |
|---|---|---|---|
| تصنيف الحماية: | IP65 | الوزن: | ~1.0 كجم |
| نوع الضغط: | الضغط المقياسي، الضغط المطلق، الضغط المغلق | حزمة النقل: | التعبئة القياسية للتصدير مع الكرتون |
| الأصل: | باوجي ، الصين | الرمز السريع: | 9026201090 |
| نوع الهيكل: | جهاز إرسال ضغط السيليكون المنتشر | وسط القياس: | الهواء والسوائل |
| درجة الدقة: | 0.5٪ | نطاق الضغط: | -100 كيلو باسكال...0 كيلو باسكال ~10 كيلو باسكال...100 ميجا باسكال |
| التخصيص: | متاح -- طلب مخصص | ||
| إبراز: | جهاز نقل ضغط الحجاب الحاجز 4-20mA,شاشات LCD ذات جهاز إرسال ضغط الحجاب الحاجز,جهاز نقل الضغط الرقمي 4-20mA,Flush Diaphragm Pressure Transmitter LCD Displays,4-20mA Flush Diaphragm Digital Pressure Transmitter |
||

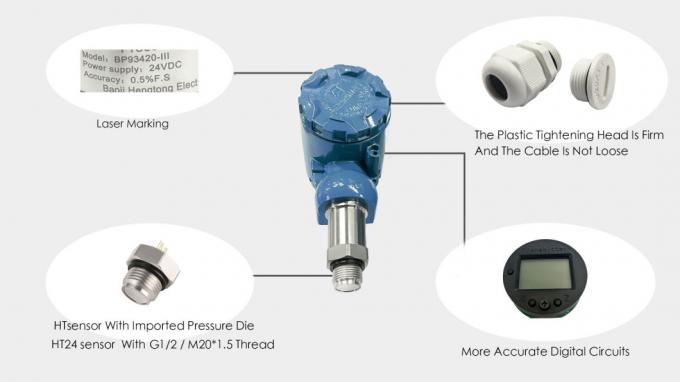

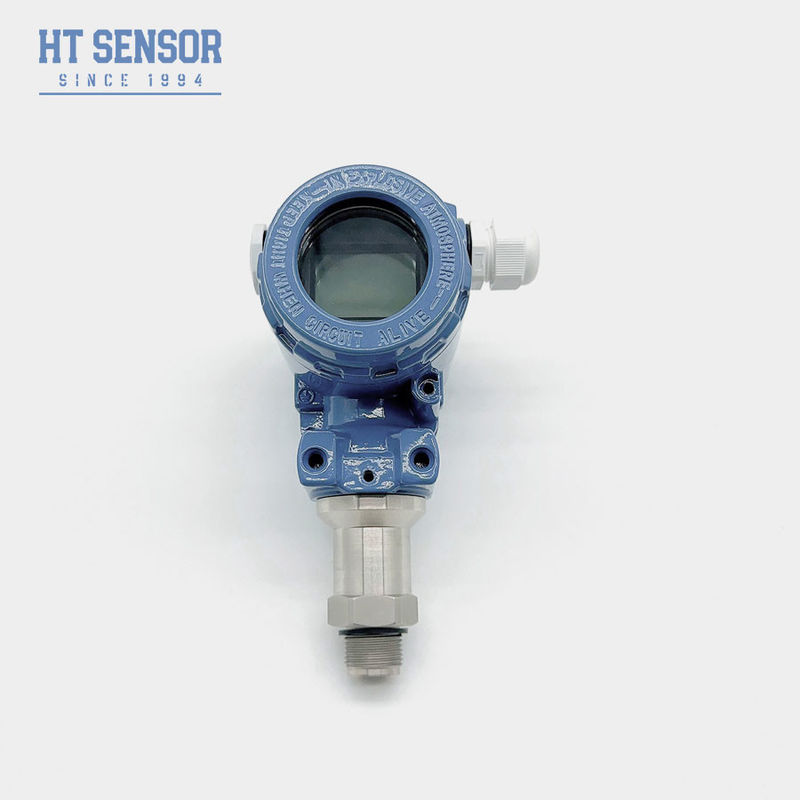

BPHT24-III 4-20mA 2 WIRE شاشات LCD مستشعر ضغط الحجاب الحاجز
BPHT24 Pإعادة تأهيلTمُرسِلُ الفدية

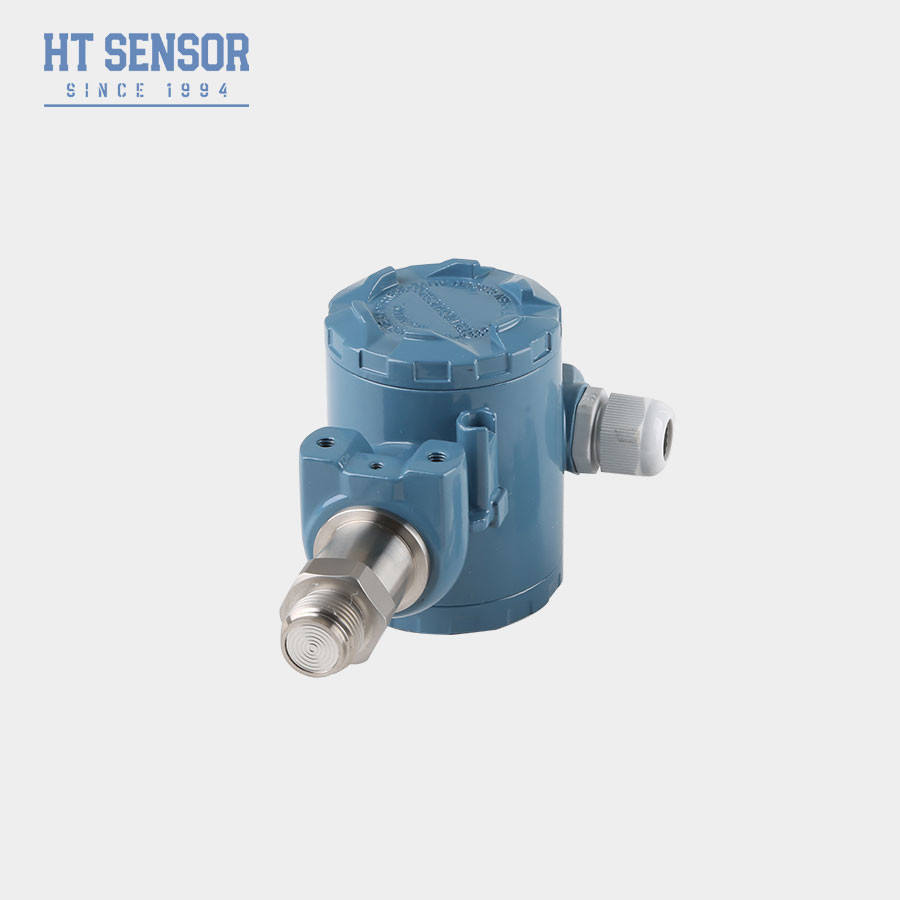

إدخال جهاز استشعار ضغط الحجاب الحاجز FLush:
BPHT24-III يستخدم جهاز نقل الضغط تقنية الفيلم المسطح المنتشر من السيليكون المتطور، وله استقرار وموثوقية عالية.مناسبة لمختلف البيئات الصناعية القاسية، ومجهزة بشاشة عرض الكريستال السائل ، والتي يمكن أن تعرض بصريا قيمة الضغط القياسية الحالية ، مريحة للمستخدمين للحصول على معلومات الضغط في الوقت الحقيقي ،رأس العداد لديه وظيفة قابلة للبرمجة، يمكن للمستخدمين تعيين المعلمات وفقًا لاحتياجاتهم ، مثل اختيار الوحدة ، ومعايرة الصفر ، وما إلى ذلك ، ويوفر أيضًا مجموعة متنوعة من خيارات إشارة الإخراج ، مثل 4-20mA ، 0-5V ، 0-10V ، وما إلى ذلك ،لتسهيل وصول المستخدمين إلى أنواع مختلفة من نظم التحكم.
| معايير الأداء | |
| نطاق القياس | 0~35Kpa...~35MPa |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤1.5 مرات من النطاق المسمى |
| الدقة @ 25oC | ±0.25٪ (العادي) ±0.5٪ (الحد الأقصى) |
| التكرار | 0.1% FS |
| التهاب النفس | 0.1% FS |
| الاستقرار على المدى الطويل | ±0.1% F.S/السنة(معتاد) ± 0.2% F.S/السنة(الحد الأقصى) |
| الانحراف في درجة حرارة النقطة الصفرية | ±0.02% F.S/oC ((≤ 100KPa) ± 0.01% F.S/oC ((> 100KPa) |
| الانحراف الحراري على نطاق كامل | ±0.02% F.S/oC ((≤ 100KPa) ± 0.01% F.S/oC ((> 100KPa) |
| استجابة التردد | 2.4Khz |
| درجة حرارة التعويض | -20-70 درجة مئوية ((≤10mpa، قابلة للتخصيص) |
| درجة حرارة العمل | -20 درجة مئوية إلى 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kهرتز |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316 لتر |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | السابق db الثانيC T6 Gب |
| تصنيف الحماية | أناP65 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~0.25كيلوغرام إلى 1.2 كيلوغرام |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 أسلاك |
|
| 0/1 ~ 5 فولت | ||
| 0/1~10 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC | |
| بروتوكول الاتصال RS485 | 3.6 ~ 30 فولت / بطارية | 4 أسلاك |
| النوع | هيرشمان |

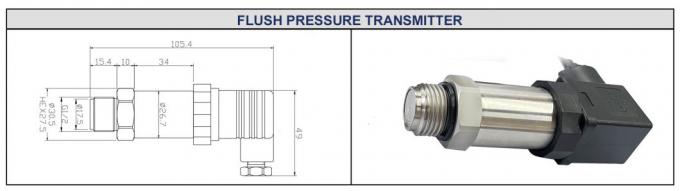

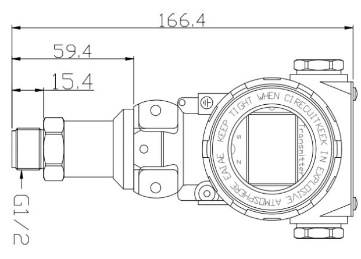

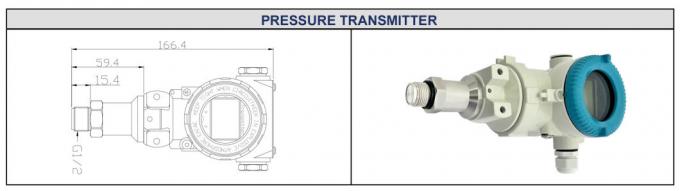

| البعد |
 |

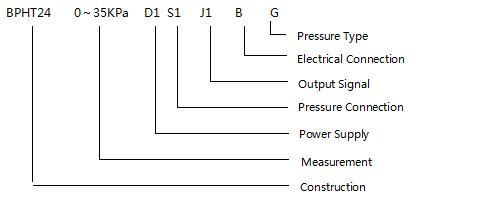

| أمثلة اختيار |
| نصائح الطلب |
| النظام الدليل | ||||||||
| BPHT24 | ناقل الضغط | |||||||
| الرمز | المخطط البناء | |||||||
| القرن التاسع | عرض جهاز نقل الضغط | IIC/III | الصناعية العامة/ جهاز إرسال الضغط على الشاشة | |||||
| نطاق القياس | 0~35Kpa...~35MPa | |||||||
| (0-X) Kpa أو MPa | إكس: يشير إلى نطاق القياس الفعلي | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| الرمز | اتصال الضغط | |||||||
| J1 | M20 × 1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | 1/2NPT | |||||||
| الرمز | الاتصال الكهربائي | |||||||
| B1 | هيرشمان | |||||||
| B2 | مغلق PG7 | |||||||
| B3 | مخرج الكابلات المغلقة | |||||||
| B4 | 2088 غطاء صناعي | |||||||
| B5 | 2088 غطاء صناعي مع عرض | |||||||
| B6 | غيرها | |||||||
| الرمز | نوع الضغط | |||||||
| G | ضغط القياس | |||||||
| أ | الضغط المطلق | |||||||
| S | ضغط مرجعية مغلقة | |||||||
