ناقل ضغط الحجاب الحاجز المستقر SS304 جهاز استشعار ضغط عالي الدقة
Product Details
| رقم الطراز: | BP93420-IQT | مخصصة: | مخصصة |
|---|---|---|---|
| مواد الإسكان: | SS304 | تصنيف الحماية: | IP65 |
| نوع الضغط: | الضغط المقياسي، الضغط المطلق، الضغط المغلق | حزمة النقل: | التعبئة القياسية للتصدير مع الكرتون |
| المواصفات: | مستشعر ضغط السيليكون | العلامة التجارية: | HTsensor |
| الأصل: | باوجي ، الصين | الرمز السريع: | 9026201090 |
| القدرة على العرض: | 50000 قطعة / السنة | النوع: | جهاز إرسال الضغط العادي |
| نوع الهيكل: | جهاز إرسال ضغط السيليكون المنتشر | وسط القياس: | الهواء والسوائل |
| درجة الدقة: | 0.5٪ | نطاق الضغط: | -100 كيلو باسكال...0 كيلو باسكال ~10 كيلو باسكال...100 ميجا باسكال |
| تصنيف IP: | IP65 | عينات: | <i>US$ 70/Piece 1 Piece(Min.Order) |</i> <b>دولار أمريكي 70/قطعة 1 قطعة (الحد الأدنى للطلب) |</b> <i |
| التخصيص: | متاح -- طلب مخصص | النموذج: | 1 |
| إبراز |
ناقل ضغط الحجاب الحاجز المستقر,جهاز نقل ضغط الحجاب الحاجز SS304,SS304 جهاز استشعار ضغط عالي الدقة,Flush Diaphragm Pressure Transmitter SS304,SS304 High Accuracy Pressure Sensor |
||
Product Description
وصف المنتج

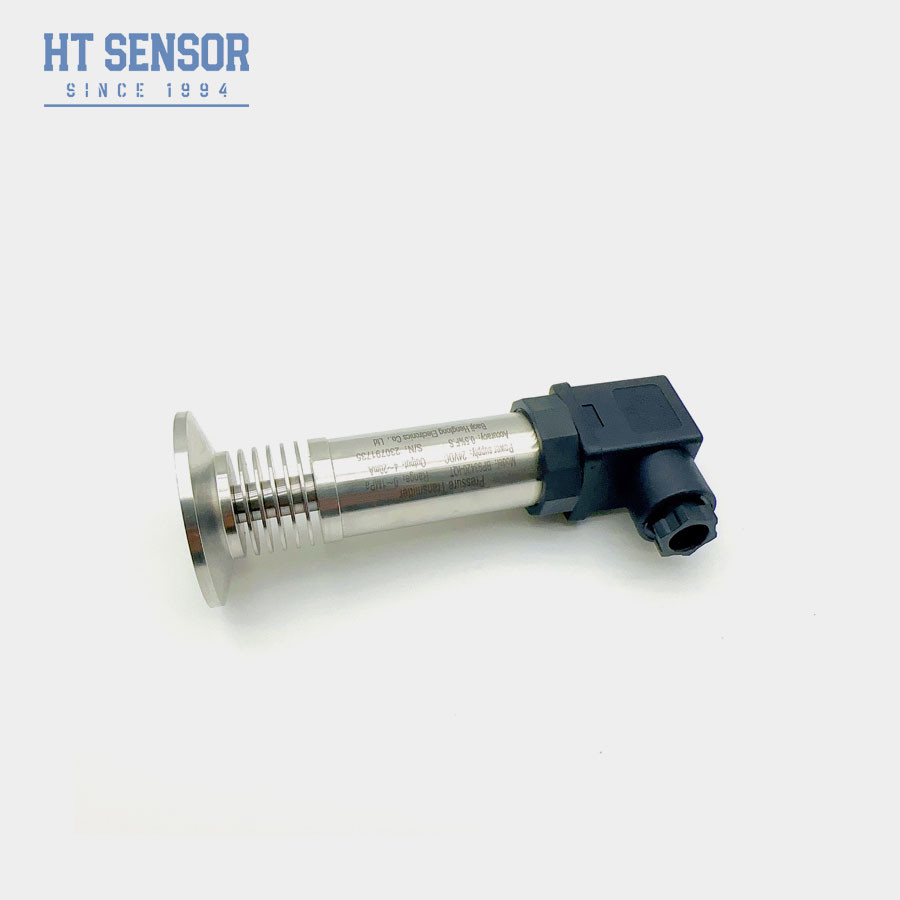

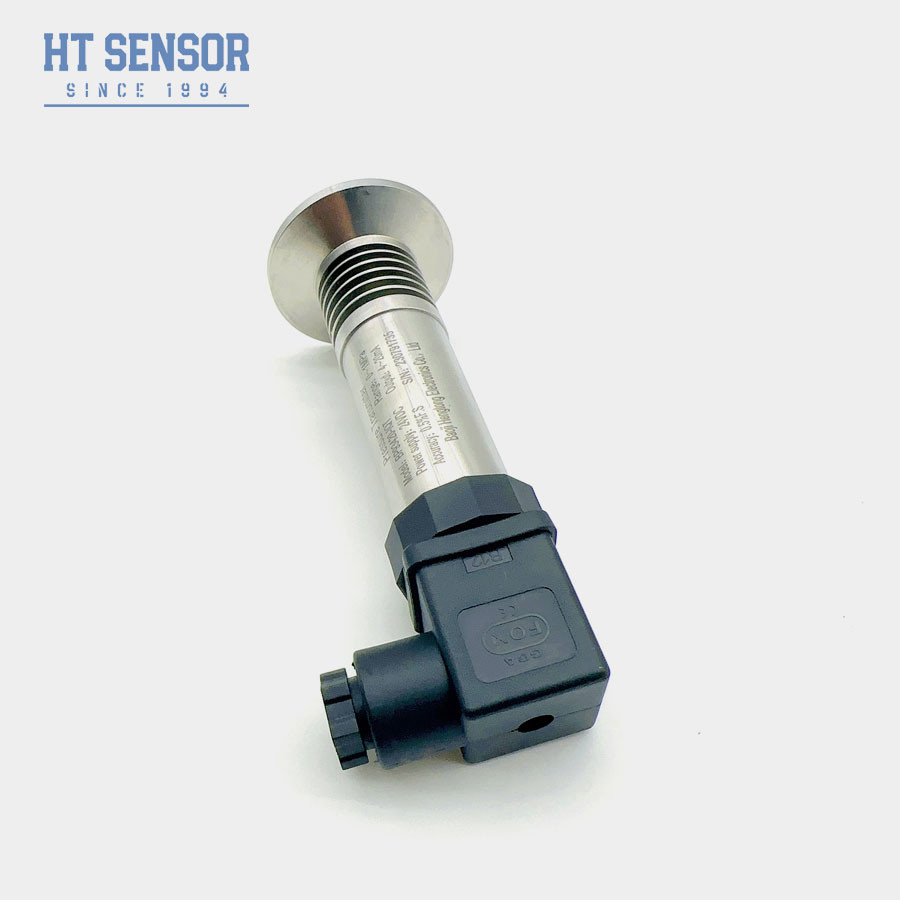

عجلة صحية متصلة بنقل الضغط
BP93420-IQT Pإعادة تأهيلTمُرسِلُ الفدية
إدخالجهاز استشعار ضغط الحجاب الحاجز:
BP93420-IQTجهاز إرسال ضغط الحجاب الحاجز للضغط هو جهاز يستخدم لقياس وتحويل إشارات الضغط. وهو يتبنى تقنية استشعار الفيلم المسطح من نوع الضغط،والتي يمكن أن تقيس بدقة ضغط السوائل والغازات المختلفة، ولها دقة عالية واستقرار وموثوقية. كما لديها مجموعة متنوعة من نطاقات القياس وأنواع إشارات الإخراج للاختيار من بينها للاحتياجات التطبيقية المختلفة.المعدات لديها أيضا مقاومة للتآكل وارتفاع درجة الحرارةمقاومة عالية للصدمات ومقاومة للمياه والغبار، سهلة التثبيت والاستخدام، مناسبة لمجموعة متنوعة من التطبيقات الصناعية لقياس الضغط والتحكم فيه
خصائص المنتج:
- ناقل ضغط الحجاب الحاجز المنتشر للشريحة السيليكونية
- قياس دقة عالية
- نطاقات قياس متعددة
- أنواع إشارات الخروج المتعددة
- فئة الحماية العالية
- مجموعة واسعة من درجات حرارة التشغيل
- القدرة الكبيرة على الإفراط
- وقت الاستجابة السريع
- طرق تركيب متعددة
- شهادات متعددة
- مناسبة لقياس الغازات والسوائل غير السامة مع 316L
- مثالية لحماية البيئة والصناعات الكيميائية
- تستخدم في الصناعات البحرية والطيران
- مناسبة للاستخدام في مجالات الطب والصيدلة الحيوية ونظافة الأغذيةالصناعات.
| معايير الأداء | |
| نطاق القياس | 0~35Kpa...~3.5MPa |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤1.5 مرات من النطاق المسمى |
| الدقة @ 25oC | ±0.25٪ (العادي) ±0.5٪ (الحد الأقصى) |
| التكرار | 0.1% FS |
| التهاب النفس | 0.1% FS |
| الاستقرار على المدى الطويل | ±0.1% F.S/السنة(معتاد) ± 0.2% F.S/السنة(الحد الأقصى) |
| الانحراف في درجة حرارة النقطة الصفرية | ±0.02% F.S/oC ((≤ 100KPa) ± 0.01% F.S/oC ((> 100KPa) |
| الانحراف الحراري على نطاق كامل | ±0.02% F.S/oC ((≤ 100KPa) ± 0.01% F.S/oC ((> 100KPa) |
| استجابة التردد | 2.4Khz |
| درجة حرارة التعويض | -20-70 درجة مئوية ((≤10mpa، قابلة للتخصيص) |
| درجة حرارة العمل | -20 درجة مئوية إلى 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kهرتز |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316 لتر |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | السابق db الثانيC T6 Gب |
| تصنيف الحماية | أناP65 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~0.55كيلوغرام |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4wإير |
| 0 ~ 10 / 20mA | 3 wإير |
|
| 0/1 ~ 5 فولت | ||
| 0/110V | ||
| 0.5 إلى 4.5 فولت | 5VDC | |
| بروتوكول الاتصال RS485 | 3.6 ~ 30 فولت / بطارية | 4 سلك |
| أمثلة اختيار |
| النظام الدليل | ||||||||
| BP93420XX | ناقل الضغط | |||||||
| الرمز | المخطط البناء | |||||||
| IB | ناقل الضغط العام | القرن التاسع | عرض جهاز نقل الضغط | |||||
| إيه | جهاز نقل ضغط الطيران المقاوم للصدمات | IIC/III | الصناعية العامة/ جهاز إرسال الضغط على الشاشة | |||||
| إذا | ناقل الضغط المقاوم للرطوبة | IIE/IIIE | جهاز نقل الضغط العام / العرض | |||||
| في | مكيف الهواء جهاز نقل ضغط مخصص | IC | ناقل الضغط عالي الحرارة | |||||
| IQ/IQT | الحجاب الحاجز الكبير / ناقل الضغط عالي درجة الحرارة | |||||||
| نطاق القياس | - 100 كيلو بايت... 0 كيلو بايت ~ 35 كيلو بايت... 3.5MPa | |||||||
| (0-X) Kpa أو MPa | إكس: يشير إلى نطاق القياس الفعلي | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||

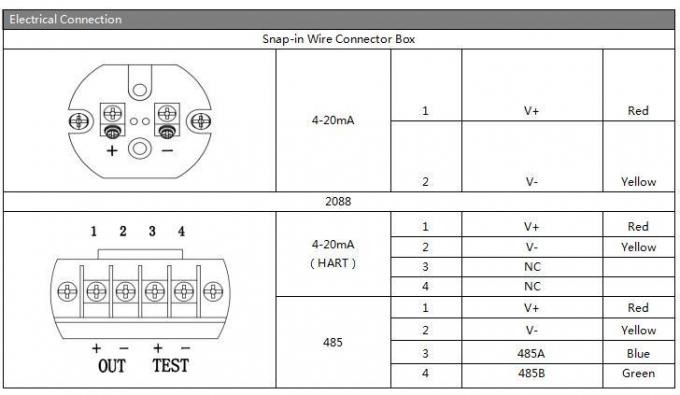

| الرمز | الاتصال الكهربائي | |||||||
| B1 | هيرشمان | |||||||
| B2 | مغلق PG7 | |||||||
| B3 | مخرج الكابلات المغلقة | |||||||
| B4 | 2088 غطاء صناعي | |||||||
| B5 | 2088 غطاء صناعي مع عرض | |||||||
| B6 | غيرها | |||||||
| الرمز | نوع الضغط | |||||||
| G | ضغط القياس | |||||||
| أ | الضغط المطلق | |||||||
| S | ضغط مرجعية مغلقة | |||||||
| نصائح الطلب |
2عند وضع الطلب، يرجى ملاحظة أن المنتجات من نوع مقاومة للانفجار لا تشمل رؤوس العرض الرقمي.
3عند طلب أجهزة الإرسال مع رأس شاشة LCD أو LED ، يجب ألا يكون مصدر الطاقة للمرسل أقل من 20VDC.
4لضمان التشغيل الموثوق به للمنتج ، يوصى بالمستخدمين بتثبيت أجهزة حماية من البرق في الموقع والتأكد من أن المنتج وإمدادات الطاقة موثوق بها.
5نطاق درجة حرارة العمل المسموح بها للخاتم O-ring من المطاط الفلوروي هو -20oC إلى 250oC. عندما تكون درجة حرارة العمل للمنتج أقل من -20oC ، فمن الضروري اختيار ختم O-ring EPDM.
6طول الكابل الافتراضي هو 1.5m، متوفر في ثلاث مواد. إذا لم يتم تحديده، سيتم توفيره بمادة كابل البولي إيثيلين. إذا كنت بحاجة إلى مادة كابل مختلفة،من فضلك حددها في الترتيب.
7. بالنسبة لمتطلبات خاصة مثل الاهتزاز القوي، قوة الاصطدام الفوري، التداخل الكهرومغناطيسي القوي أو ترددات الراديو، يرجى إبلاغ شركتنا وتحديدها في النظام.
