4-20ma ضغط جهاز استشعار ناقل الضغط الصلب المقاوم للصدأ جهاز استشعار ضغط الحجاب
تفاصيل المنتج
| رقم الطراز: | BP93420-IQT | إمدادات الطاقة: | 24VDC |
|---|---|---|---|
| إشارة الخرج: | الضغط المقياسي، الضغط المطلق، الضغط المغلق | دقة: | 0.25% FS، 0.5% FS |
| نطاق الضغط: | -100 كيلو باسكال...0 كيلو باسكال ~ 35 كيلو باسكال...3.5 ميجا باسكال | التخصيص: | متاح -- طلب مخصص |
| النموذج: | 1 | ||
| إبراز |
4-20ma جهاز استشعار جهاز نقل الضغط,مستشعر ناقل الضغط من الفولاذ المقاوم للصدأ,جهاز استشعار ضغط الحجاب الحاجز 4-20ma |
||
وصف المنتج

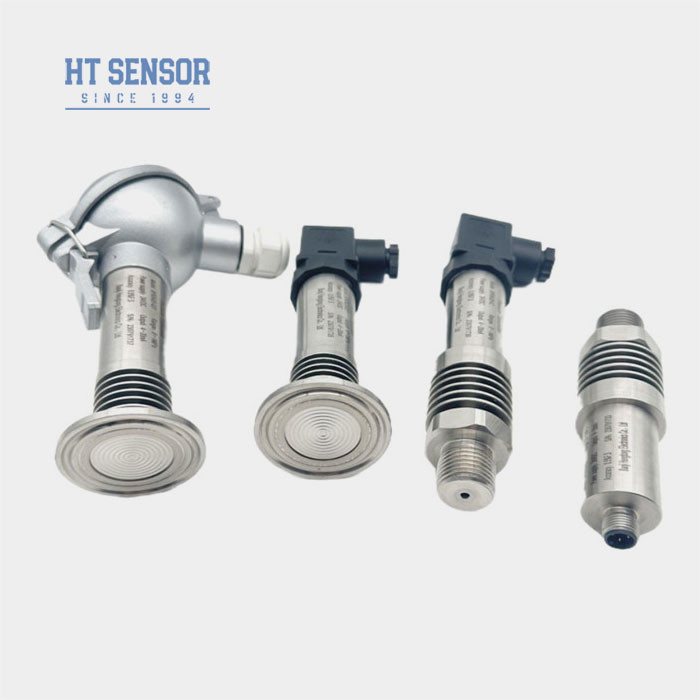

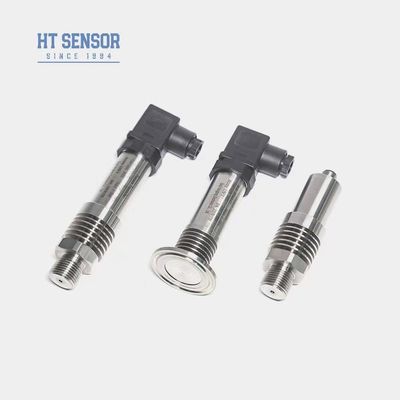

BP93420-IQT 4-20MA فلش الفولاذ المقاوم للصدأ جهاز استشعار الضغط
BP93420-IQ Pإعادة تأهيلTمُرسِلُ الفدية
إدخال مستشعر جهاز نقل الضغط
BP93420-IQT عادة ما تستخدم أجهزة إرسال درجات الحرارة العالية أجهزة غسيل الحرارة لتحسين أداء استبعاد الحرارة للمستشعر. يقع غسيل الحرارة على اتصال وثيق بالمستشعر ،ويتم نقل الحرارة الناتجة عن جهاز الاستشعار بسرعة إلى حوض الحرارة من خلال المواد الموصلة الحرارية، ويتم إطلاقه من خلال سطح حوض الحرارة للحفاظ على درجة حرارة عمل جهاز الاستشعار ضمن نطاق موثوق به
- خيارات مختلفة لمواجهة الضغط
- مصممة للتطبيقات الصحية لمنع التسلسل المتوسط
- دقة عالية مع هيكل الفولاذ المقاوم للصدأ بالكامل
- من السهل تنظيفه
التطبيقات:
- مناسبة لقياس الغازات والسوائل غير السامة مع 316L
- مثالية لحماية البيئة والصناعات الكيميائية
- تستخدم في الصناعات البحرية والطيران
- مناسبة للاستخدام في مجالات الطب والصيدلة الحيوية ونظافة الأغذيةالصناعات.
معايير الأداء:
| نطاق القياس | 0~35Kpa...~3.5MPa |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25oC | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| التكرار | 0.1% FS |
| التهاب النفس | 0.1% FS |
| الاستقرار على المدى الطويل | ± 0.1% F.S/year ((العادي) ± 0.2% F.S/year ((الحد الأقصى) |
| الانحراف في درجة حرارة النقطة الصفرية | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| استجابة التردد | 2.4Khz |
| درجة حرارة التعويض | -20-70 درجة مئوية ((≤10mpa، قابلة للتخصيص) |
| درجة حرارة العمل | -20 درجة مئوية إلى 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | السابق db IIC T6 جيجابايت |
| تصنيف الحماية | IP65 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~ 0.55 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 سلك |
|
| 0/1 ~ 5 فولت | ||
| 0/1~10 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC | |
| بروتوكول الاتصال RS485 | 3.6 ~ 30 فولت / بطارية | 4 سلك |
نصائح الطلب:
1عند اختيار المنتج، يرجى التأكد من أن الوسيط الذي سيتم قياسه متوافق مع أجزاء الاتصال بالمنتج.
2عند وضع الطلب، يرجى ملاحظة أن المنتجات من نوع مقاومة للانفجار لا تشمل رؤوس العرض الرقمي.
3عند طلب أجهزة الإرسال مع رأس شاشة LCD أو LED ، يجب ألا يكون مصدر الطاقة للمرسل أقل من 20VDC.
4لضمان التشغيل الموثوق به للمنتج ، يوصى للمستخدمين بتثبيت أجهزة حماية من البرق في الموقع والتأكد من أن المنتج وإمدادات الطاقة موثوق بها.
5نطاق درجة حرارة العمل المسموح بها للخاتم O-ring من المطاط الفلوروي هو -20oC إلى 250oC. عندما تكون درجة حرارة العمل للمنتج أقل من -20oC ، فمن الضروري اختيار ختم O-ring EPDM.
6طول الكابل الافتراضي هو 1.5m، متوفر في ثلاث مواد. إذا لم يتم تحديده، سيتم توفيره بمادة كابل البولي إيثيلين. إذا كنت بحاجة إلى مادة كابل مختلفة،من فضلك حددها في الترتيب.
7. بالنسبة لمتطلبات خاصة مثل الاهتزاز القوي، قوة الاصطدام الفوري، التداخل الكهرومغناطيسي القوي أو ترددات الراديو، يرجى إبلاغ شركتنا وتحديدها في النظام.
النظام الدليل:
| BP93420XX | ناقل الضغط | |||||||
| الرمز | المخطط البناء | |||||||
| IB | ناقل الضغط العام | القرن التاسع | عرض جهاز نقل الضغط | |||||
| إيه | جهاز نقل ضغط الطيران المقاوم للصدمات | IIC/III | الصناعية العامة/ جهاز إرسال الضغط على الشاشة | |||||
| إذا | ناقل الضغط المقاوم للرطوبة | IIE/IIIE | جهاز نقل الضغط العام / العرض | |||||
| في | مكيف الهواء جهاز نقل ضغط مخصص | IC | ناقل الضغط عالي الحرارة | |||||
| IQ/IQT | الحجاب الحاجز الكبير / ناقل الضغط عالي درجة الحرارة | |||||||
| نطاق القياس | - 100 كيلو بايت... 0 كيلو بايت ~ 35 كيلو بايت... 3.5MPa | |||||||
| (0-X) Kpa أو MPa | إكس: يشير إلى نطاق القياس الفعلي | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||

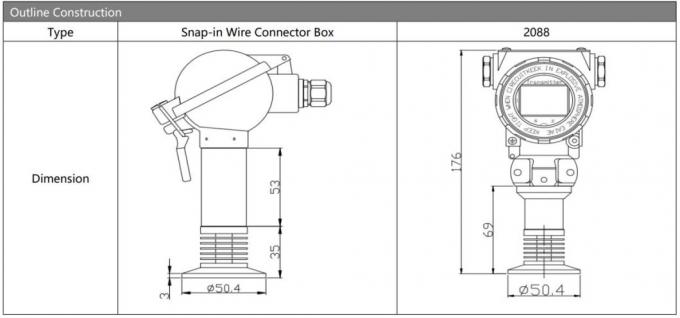

| الرمز | الاتصال الكهربائي | |||||||
| B1 | هيرشمان | |||||||
| B2 | مغلق PG7 | |||||||
| B3 | مخرج الكابلات المغلقة | |||||||
| B4 | 2088 غطاء صناعي | |||||||
| B5 | 2088 غطاء صناعي مع عرض | |||||||
| B6 | غيرها | |||||||
| الرمز | نوع الضغط | |||||||
| G | ضغط القياس | |||||||
| أ | الضغط المطلق | |||||||
| S | ضغط مرجعية مغلقة | |||||||
