محول ضغط الحجاب الحاجز من الفولاذ المقاوم للصدأ النفط ناقل الضغط الصناعي
Product Details
| رقم الطراز: | بي بي اتش تي24 | مواد الإسكان: | 304 سس |
|---|---|---|---|
| نوع الضغط: | الضغط المقياسي، الضغط المطلق، الضغط المغلق | وسط القياس: | الهواء والسوائل |
| درجة الدقة: | 0.25% FS، 0.5% FS | نطاق الضغط: | -100 كيلو باسكال...0 كيلو باسكال ~10 كيلو باسكال...100 ميجا باسكال |
| تصنيف IP: | IP65 | التخصيص: | متاح -- طلب مخصص |
| نوع الإشارة: | التناظرية الرقمية | درجة حرارة التعويض: | -10°C إلى 70°C |
| إبراز |
محول ضغط الحجاب الحاجز من الفولاذ المقاوم للصدأ,زيت محول ضغط الحجاب الحاجز,ناقل الضغط الصناعي للنفط,Flush Diaphragm Pressure Transducer Oil,Oil Industrial Pressure Transmitter |
||
Product Description
فولاذ المقاوم للصدأ فولاذ المقاوم للصدأ ضغط جهاز استشعار جهاز إرسال الصناعية لقياس النفط الغازية
BPHT24 Pإعادة تأهيلTمُرسِلُ الفدية
مقدمةأيون منجهاز إرسال مستشعر ضغط الحجاب الحاجز:
ناقل الضغط BPHT24 يستخدم سلسلة HT السيليكون الحاجز المسطحعزل المقاومة للضغط النواة المليئة بالزيت كعنصر قياس الإشارة.دائرة معالجة الإشارة تقع داخل غطاء من الفولاذ المقاوم للصدأ،إشارة جهاز الاستشعار إلى إشارة خروجيّة قياسيّة. يستخدم هذا جهاز إرسال الضغط في المقام الأول في الأماكن التي تتطلّب فيها ظروف صحيّة عالية،ضمان قياسات ضغط موثوقة ودقيقة في البيئات الصحية.
- وهو يتبنى تقنية الفيلم المسطح المنتشر من السيليكون ، والذي له استقرار وموثوقية عالية.
- لديها خصائص الدقة العالية والحساسية العالية والخطية العالية.
- يتبنى تقنية الحاسوب الصغير المتقدمة وله وظائف تعويض الحرارة التلقائية وتصحيح خطي.
- مستوى عال من الحماية، مقاومة التآكل، مقاومة الصدمات وخصائص أخرى، مناسبة لجميع أنواع البيئة القاسية.
- إصدار إشارة قياسي للتواصل مع معدات أخرى لتحقيق التحكم التلقائي.
- لديها مزايا العمر الطويل، وانخفاض استهلاك الطاقة، والتركيب السهل والصيانة.
- مناسبة لقياس الغازات والسوائل غير السامة مع 316L
- مثالية لحماية البيئة والصناعات الكيميائية
- تستخدم في الصناعات البحرية والطيران
- يستخدم على نطاق واسع في مختلف أنظمة التحكم في العمليات والمراقبة والأتمتة في المجال الصناعي
| معايير الأداء | |
| نطاق القياس | 0~35Kpa...~35MPa |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤1.5 مرات من النطاق المسمى |
| الدقة @ 25oC | ±0.25٪ (العادي) ±0.5٪ (الحد الأقصى) |
| التكرار | 0.1% FS |
| التهاب النفس | 0.1% FS |
| الاستقرار على المدى الطويل | ±0.1% F.S/السنة(معتاد) ± 0.2% F.S/السنة(الحد الأقصى) |
| الانحراف في درجة حرارة النقطة الصفرية | ±0.02% F.S/oC ((≤ 100KPa) ± 0.01% F.S/oC ((> 100KPa) |
| الانحراف الحراري على نطاق كامل | ±0.02% F.S/oC ((≤ 100KPa) ± 0.01% F.S/oC ((> 100KPa) |
| استجابة التردد | 2.4Khz |
| درجة حرارة التعويض | -20-70 درجة مئوية ((≤10mpa، قابلة للتخصيص) |
| درجة حرارة العمل | -20 درجة مئوية إلى 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kهرتز |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316 لتر |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | السابق db الثانيC T6 Gب |
| تصنيف الحماية | أناP65 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~0.25كيلوغرام |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 أسلاك |
|
| 0/1 ~ 5 فولت | ||
| 0/1~10 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC | |
| بروتوكول الاتصال RS485 | 3.6 ~ 30 فولت / بطارية | 4 أسلاك |
| النوع | هيرشمان |

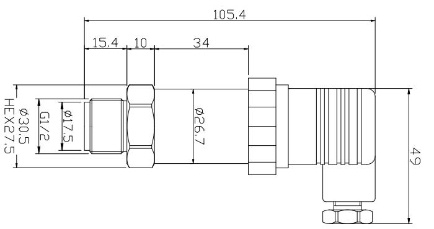

| البعد |  |
| أمثلة اختيار: |
| نصائح الطلب: |
1عند اختيار المنتج، يرجى التأكد من أن الوسيط الذي سيتم قياسه متوافق مع أجزاء الاتصال بالمنتج.
2عند وضع الطلب، يرجى ملاحظة أن المنتجات من نوع مقاومة للانفجار لا تشمل رؤوس العرض الرقمي.
3عند طلب أجهزة الإرسال مع رأس شاشة LCD أو LED ، يجب ألا يكون مصدر الطاقة للمرسل أقل من 20VDC.
4لضمان التشغيل الموثوق به للمنتج ، يوصى بالمستخدمين بتثبيت أجهزة حماية من البرق في الموقع والتأكد من أن المنتج وإمدادات الطاقة موثوق بها.
5نطاق درجة حرارة العمل المسموح بها للخاتم O-ring من المطاط الفلوروي هو -20oC إلى 250oC. عندما تكون درجة حرارة العمل للمنتج أقل من -20oC ، فمن الضروري اختيار ختم O-ring EPDM.
6طول الكابل الافتراضي هو 1.5m، متوفر في ثلاث مواد. إذا لم يتم تحديده، سيتم توفيره بمادة كابل البولي إيثيلين. إذا كنت بحاجة إلى مادة كابل مختلفة،من فضلك حددها في الترتيب.
7. بالنسبة لمتطلبات خاصة مثل الاهتزاز القوي، قوة الاصطدام الفوري، التداخل الكهرومغناطيسي القوي أو ترددات الراديو، يرجى إبلاغ شركتنا وتحديدها في النظام.
| النظام الدليل | ||||||||
| BPHT24 | ناقل الضغط | |||||||
| الرمز | المخطط البناء | |||||||
| القرن التاسع | عرض جهاز نقل الضغط | IIC/III | الصناعية العامة/ جهاز إرسال الضغط على الشاشة | |||||
| نطاق القياس | 0~35Kpa...~35MPa | |||||||
| (0-X) Kpa أو MPa | إكس: يشير إلى نطاق القياس الفعلي | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| الرمز | اتصال الضغط | |||||||
| J1 | M20 × 1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | 1/2NPT | |||||||
| الرمز | الاتصال الكهربائي | |||||||
| B1 | هيرشمان | |||||||
| B2 | مغلق PG7 | |||||||
| B3 | مخرج الكابلات المغلقة | |||||||
| B4 | 2088 غطاء صناعي | |||||||
| B5 | 2088 غطاء صناعي مع عرض | |||||||
| B6 | غيرها | |||||||
| الرمز | نوع الضغط | |||||||
| G | ضغط القياس | |||||||
| أ | الضغط المطلق | |||||||
| S | ضغط مرجعية مغلقة | |||||||
| أسئلة وأجوبة |
الجواب: دقة عالية، متانة، وأداء ممتاز. التخصيص متاح.
2س: هل يمكنني تخصيص مواصفات خاصة؟
ج: نعم، يمكن لمهندسيننا تخصيص المنتجات لتلبية الاحتياجات المحددة. نحن نقدم خدمة OEM و ODM
3س: ما هي قدرة الإنتاج الخاصة بك؟
أ: منشآتنا التصنيعية قادرة على إنتاج ما يصل إلى 30,000 جهاز إرسال لجهاز استشعار الضغط في الشهر، لذلك نحن قادرون تماما على تلبية احتياجات الطلبات على نطاق واسع.من المستحسن الاتصال بفريق المبيعات لدينا مسبقاً لضمان تسهيل الإنتاج وتخطيط التسليم.
4السؤال: ما هي فترة التسليم النموذجية؟
ج: 5~8 أيام عمل للنماذج القياسية. المنتجات المخصصة قد تختلف.
5السؤال: كيف يتم تسعير المنتجات؟ هل هناك أي خصومات؟
ج: أسعار تنافسية مع خصومات للطلبات السائبة أو الشركاء على المدى الطويل.
6س: ما هو ضمان منتجاتك؟ وخدمة ما بعد البيع؟
ج: وقت الضمان لدينا هو 24 شهرا بعد الشحن، وبعد البيع لدينا سوف تجيب مع أسئلتك في 24hrs، التعليمات عن بعد عن طريق شبكة الكمبيوتر هودائما متاحة.
