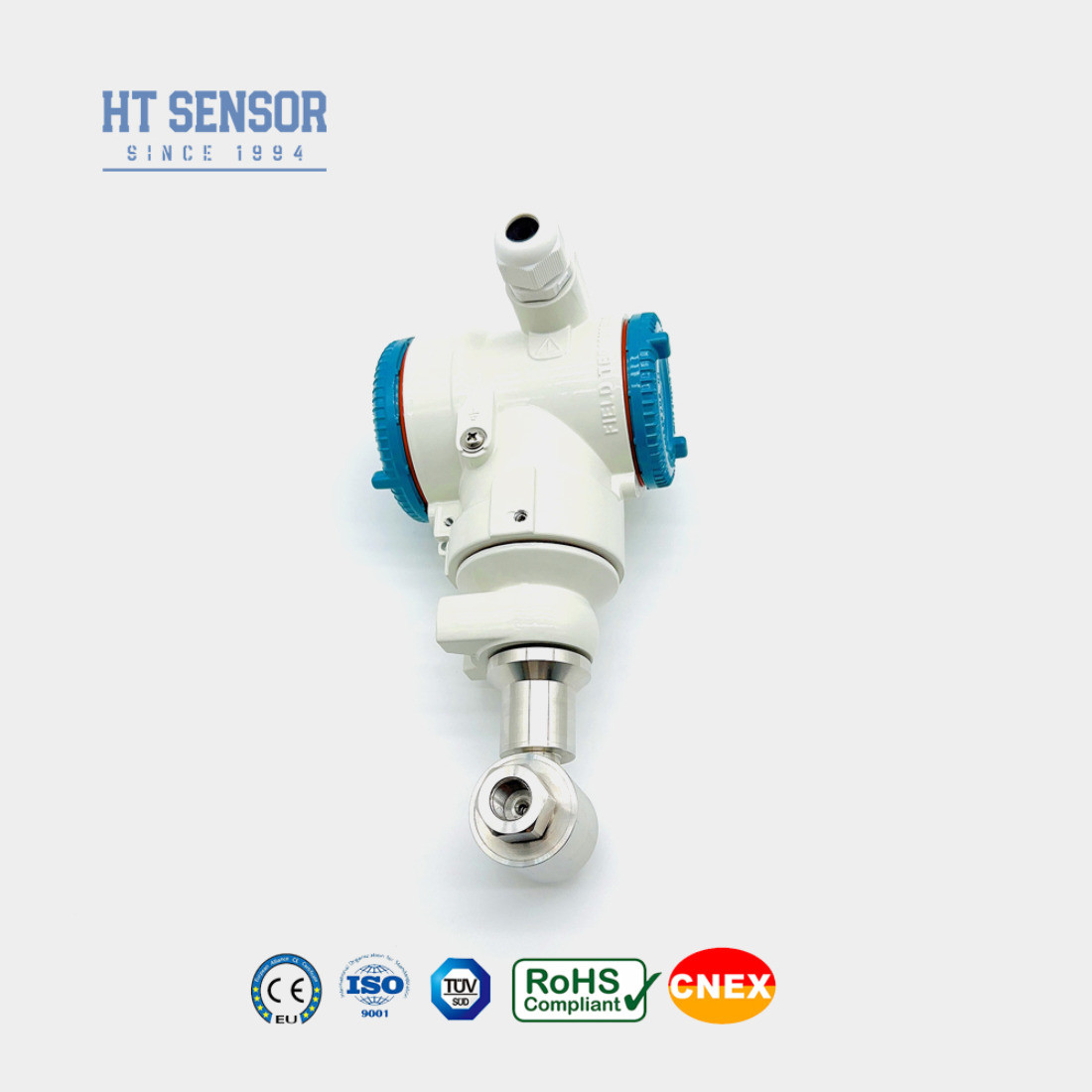

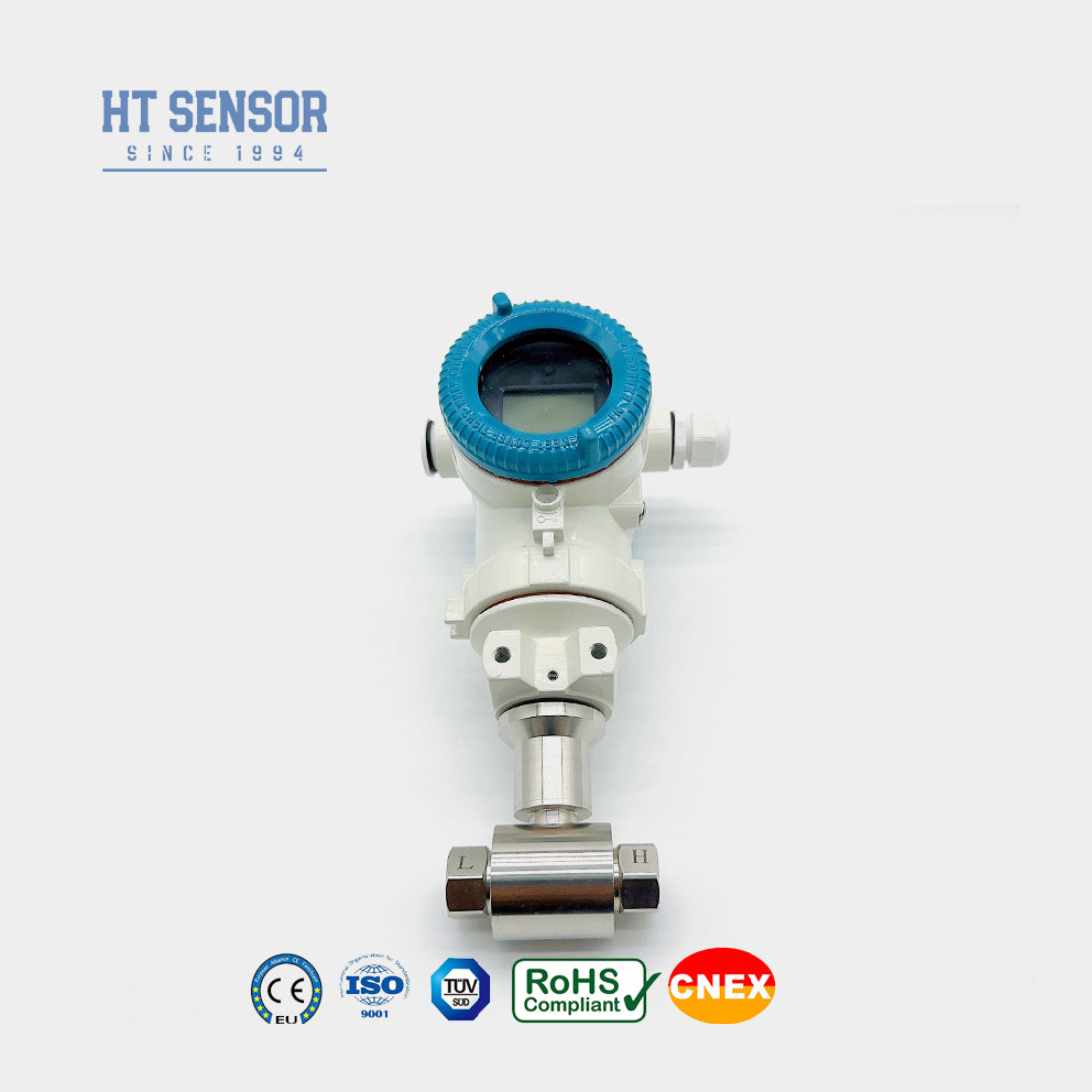

غطاء من الألومنيوم ناقل ضغط Dp ناقل ضغط فرعي عالي الدقة
Product Details
| رقم الطراز: | BP93420D-III | مخصصة: | مخصصة |
|---|---|---|---|
| أقصى مدى: | 2 ميجا باسكال | الناتج: | 4-20MA |
| المدى الأدنى: | 10 كيلو باسكال | نوع الضغط: | الضغط التفاضلي |
| حزمة النقل: | التعبئة القياسية للتصدير مع الكرتون | المواصفات: | 10kpa~2Mpa |
| الرمز السريع: | 9026201090 | النوع: | فرق الضغط المرسل |
| وسط القياس: | غاز أو سائل | درجة الدقة: | 0.25٪، 0.5٪0.3٪ |
| إبراز |
غطاء من الألومنيوم ناقل الضغط Dp,Dp ناقل الضغط دقة عالية,محول ضغط تفاضلي عالي الدقة,Dp Pressure Transmitter High Accuracy,High Accuracy Differential Pressure Transducer |
||
Product Description
جهاز إرسال الضغط التفاضلي BP93420DIII يستخدم مستشعر السيليكون المقاوم للضغط. حيث يؤثر الضغط التفاضلي للوسيط المقاس على الحجابات المموجة على طرفي المستشعر،جسر Wheatstone على رقاقة المستشعر ينتج إشارة إخراج التي تظهر خطية ممتازة مع ضغط التفاضلهذا يسمح بقياس دقيق للضغط التفاضلي. جهاز الإرسال مثالي لإجراء قياسات الضغط التفاضلي في مختلف التطبيقات الغازية والسائلة.خاصة في الصناعات مثل البترولالمواد الكيميائية لتركيبات الأنابيب.
1تصميم هيكلي من الفولاذ المقاوم للصدأ، مما يجعله مضغوط وسهل التثبيت
2يخضع للتعويض الحراري الصارم و فحص الشيخوخة
1مناسبة لقياس ضغط الفرق بين غازات أو سوائل مختلفة في
خطوط الأنابيب للصناعات مثل البترول والكيماويات والطاقة والهيدرولوجيا.
2تطبق في العمليات الصناعية في الموقع مثل البترول والكيمياء
المعادن، توليد الكهرباء، والهيدرولوجيا
3قياس الضغط لخطوط الأنابيب وغرف الأفران
| نطاق القياس | 0-10KPa......~2MPa |
| نوع الضغط | الضغط التفاضلي |
| الحمل الزائد من جانب واحد | ≤3 مرات من النطاق المسمى |
| ضغط ثابت | الحد الأدنى للقيمة بين 5 أضعاف النطاق المسمى أو 7 MPa |
| الدقة @ 25°C | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| التكرار | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
| التهاب النفس | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
| الاستقرار على المدى الطويل | ± 0.5%F.S/year ((≤ 200KPa) ± 0.2%F.S/year ((> 200KPa) |
| الانجراف في درجة الحرارة الصفر | ± 0.01%FS/°C ((> 100KPa) ، ± 0.02%FS/°C (≤ 100Kpa) |
| تحرك درجة حرارة الفترة | ± 0.01%FS/°C ((> 100KPa) ، ± 0.02%FS/°C (≤ 100Kpa) |
| درجة حرارة التعويض | 0-50 درجة مئوية ((0-10KPa ، 0-20KPa) ، 0-70 درجة مئوية ،-10-70 درجة مئوية |
| درجة حرارة العمل | -30°C~80°C |
| درجة حرارة التخزين | -40°C~100°C |
| اهتزاز | 10g،55Hz 2kHz |
| مواد السكن | 304 الفولاذ المقاوم للصدأ ، الألومنيوم المصبوب |
| مادة الحجاب الحاجز | 316L الفولاذ المقاوم للصدأ |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | آمنة بطبيعتها وقوية ضد الانفجارات |
| تصنيف الحماية | IP65 |
| الوزن | ~ 1.4 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4×20mA | 1530VDC | سلكان / ثلاثة / أربعة |
| 4×20mA مع هارت | سلكان | |
| بروتوكول الاتصال RS485 | أربعة أسلاك |
نصائح الطلب:
1، تعويض درجة الحرارة، مستشعر الضغط السيليكون المنتشر هو أشباه الموصلات، أشباه الموصلات لديها خصائص درجة الحرارة القوية، لا تعويض درجة الحرارة،خطأ القياس قد يكون كبير نسبياً.
2، جهاز استشعار الضغط السيليكوني المنتشر الحجاب الحاجز هو فقط بضع عشرات من أمتار سميكة، لا تلمس.
3، فولتاج إمدادات الطاقة لتكون مستقرة، والحساس هو في الواقع جسر، فإن تقلبات فولتاج إمدادات الطاقة سوف تسبب تغيرات في مخرج الجسر، مما يؤثر على دقة القياس.
4، ليتم استخدامها ضمن الجهد المسموح به، والجهد الزائد سيؤدي إلى تلف جهاز الاستشعار.
5، نهاية الإخراج لا تقطع.
دليل الطلب
| BP93420 | ناقل الضغط | |||||||
| الرمز | المخطط البناء | |||||||
| الدول الثلاث | ناقل الضغط التفاضلي | |||||||
| نطاق القياس | 0-10KPa......~2MPa | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4×20mADC | S2 | 4 ¢ 20mADC مع هارت | |||||
| S3 | RS485 | |||||||
| الرمز | اتصال الضغط | |||||||
| J1 | M20 × 1.5 ذكر | |||||||
| J2 | G1/2 ذكر | |||||||
| J3 | G1/4 الذكور | |||||||
| J4 | 1/2 NPT الذكر | |||||||
| J5 | غيرها | |||||||
| الرمز | نوع الضغط | |||||||
| د | الضغط التفاضلي | |||||||
