1/2NPT ناقل الضغط التفاضلي للأنابيب 4-20mA ناقل الضغط Dpt
Product Details
| رقم الطراز: | BP93420DII | دقة: | ≤0.5%F.S |
|---|---|---|---|
| نطاق الضغط: | 0-10kpa...~2MPa | مخصصة: | مخصصة |
| تصنيف الحماية: | IP65 | الوزن: | ~ 0.45 كجم |
| حزمة النقل: | التعبئة القياسية للتصدير مع الكرتون | النوع: | فرق الضغط المرسل |
| وسط القياس: | السوائل والغاز والنفط | تصنيف IP: | IP65 |
| إبراز |
1/2NPT ناقل الضغط التفاضلي للأنابيب,ناقل الضغط التفاضلي للأنابيب 4-20mA,4-20mA ناقل الضغط Dpt,Pipe Differential Pressure Transmitter 4-20mA,4-20mA Dpt Pressure Transmitter |
||
Product Description

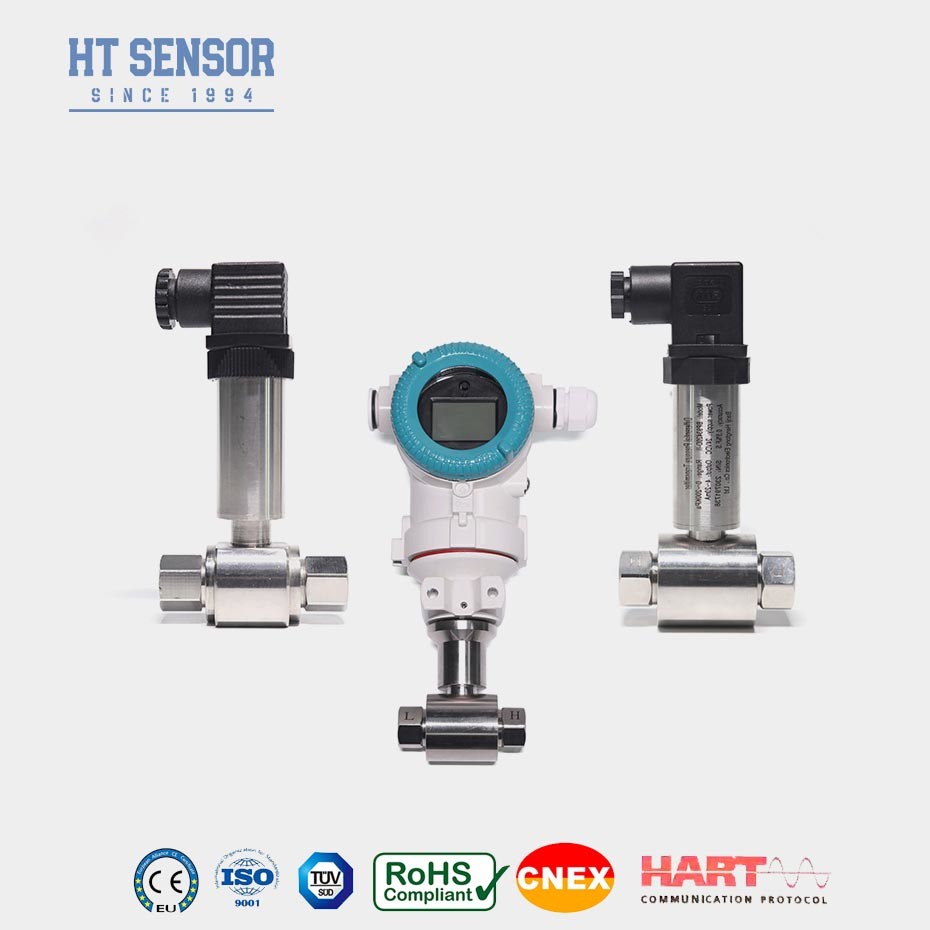

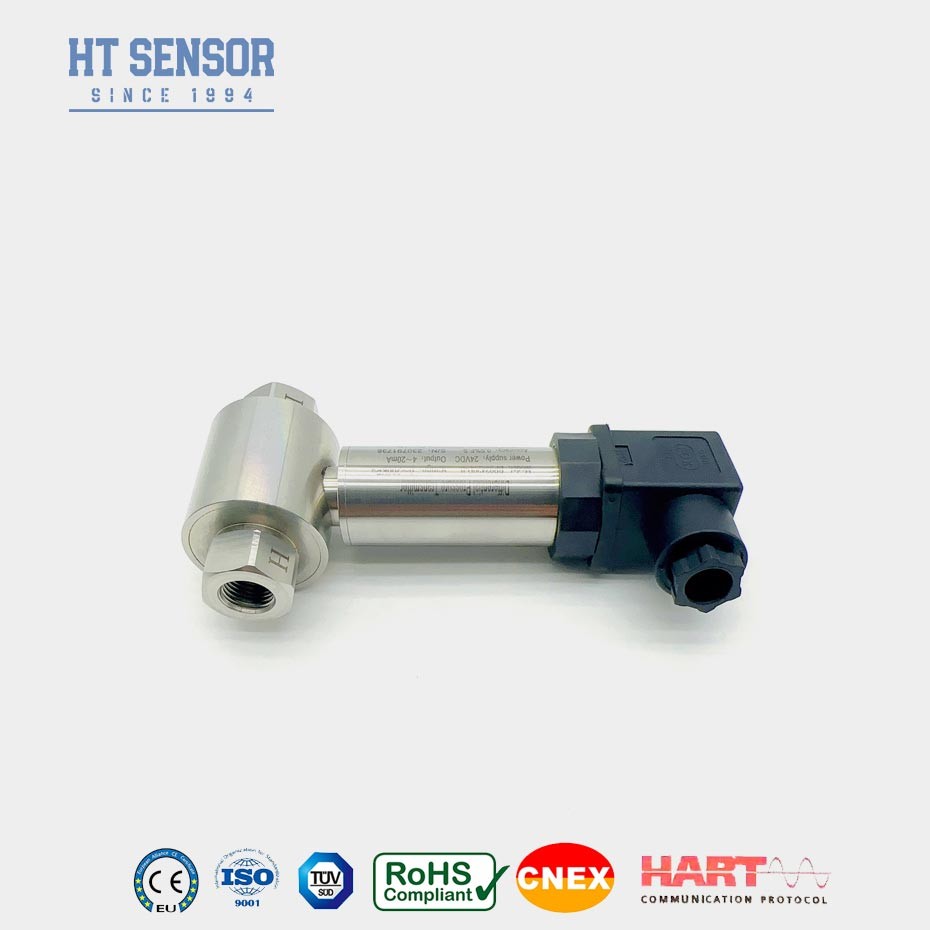

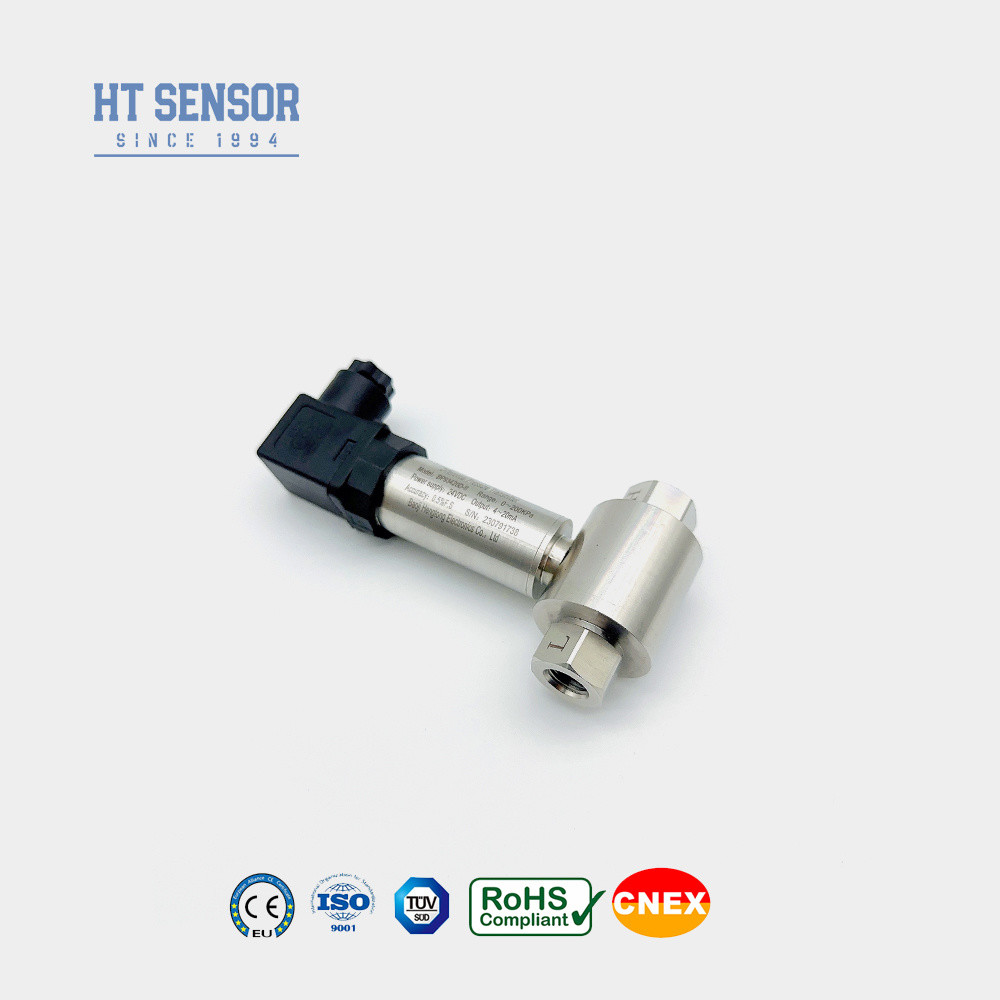

BP93420Dالثانيدمختلفة(ب)إعادة تأهيلTمُرسِلُ الفدية
إدخال جهاز نقل الضغط التفاضلي:
جهاز إرسال الضغط التفاضلي BP93420DII يستخدم مستشعر السيليكون المنتشر. هذا المقياس الدقيق يستخدم تكنولوجيا السيليكون المليئة بالزيت لقياس الضغط التفاضلي الدقيق ،مناسبة للاستخدام العلمي والصناعييحتوي هذا المستشعر على قلب زيت السيليكون، ويضمن قياس ضغط التفاضل الموثوق به، مما يجعله أداة قيمة لأنظمة التحكم في العمليات والأتمتة.
خصائص المنتج لجهاز نقل الضغط التفاضلي:
1يحتوي جهاز الإرسال على تصميم هيكلي من الفولاذ المقاوم للصدأ، مما يجعله مضغوطا وسهلا في التثبيت
2يخضع للتعويض الحراري الصارم وفحص الشيخوخة ، مما يضمن أداء ثابت وموثوق به
3يمكن اختيار الواجهة الكهربائية كخيار توصيل أو توصيل مباشر.
التطبيقاتمن جهاز نقل الضغط التفاضلي:
1مناسبة لقياس ضغط التفاضل من الغازات أو السوائل المختلفة في خطوط الأنابيب من الصناعات مثل البترول والكيماويات والطاقة، و
الهيدرولوجيا
2تطبيق في العمليات الصناعية في الموقع مثل البترول والكيماويات والمعادن وتوليد الطاقة والهيدرولوجيا
3قياس الضغط لخطوط الأنابيب وغرف الأفران
| معايير الأداء | |
| نطاق القياس | 0-10KPa...~2MPa |
| نوع الضغط | الضغط التفاضلي |
| الحمل الزائد من جانب واحد | ≤3 مرات من النطاق المسمى |
| ضغط ثابت | الحد الأدنى للقيمة بين 5 أضعاف النطاق المسمى أو 7 MPa |
| الدقة @ 25oC | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| التكرار | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
| التهاب النفس | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
| الاستقرار على المدى الطويل | ± 0.5%F.S/year ((≤ 200KPa) ± 0.2%F.S/year ((> 200KPa) |
| الانجراف في درجة الحرارة الصفر | ± 0.01%FS/oC ((> 100KPa) ، ± 0.02%FS/oC (≤ 100Kpa) |
| تحرك درجة حرارة الفترة | ± 0.01%FS/oC ((> 100KPa) ، ± 0.02%FS/oC (≤ 100Kpa) |
| درجة حرارة التعويض | 0-50 درجة مئوية ((0-10KPa، 0-20KPa) 0-70 درجة مئوية ، 10-70 درجة مئوية |
| درجة حرارة العمل | -30 درجة مئوية ~ 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية إلى 100 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | آمنة بطبيعتها وقوية ضد الانفجارات |
| تصنيف الحماية | IP65 |
| الوزن | ~ 0.45 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 سلك |
|
| 0/1 ~ 5 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC |
| نصائح الطلب |
2لضمان التشغيل الموثوق به ، يوصى بتركيب مجموعة من ثلاثة صمامات بين نقطة القياس والجهاز الإرسالي ،ضمان تطبيق ضغط بطيء ومتساوٍ على غرف الضغط الإيجابي والسلبي في جهاز الإرسال.
3أثناء التثبيت ، يُنصح بوضع واجهات الضغط في كلا الطرفين أفقيًا لتقليل تأثير موقع التثبيت على المنتج.
4لمتطلبات خاصة مثل الاهتزاز القوي، قوة الاصطدام الفوري، التداخل الكهرومغناطيسي القوي، أو تداخل الترددات الراديوية،يرجى إبلاغ شركتنا وتحديد هذه المتطلبات في النظام

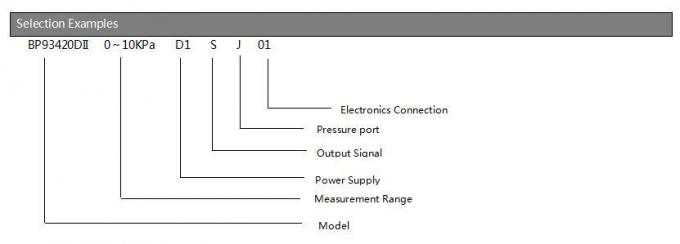

| النظام الدليل | ||||||||
| BP93420XX | ناقل الضغط | |||||||
| الرمز | المخطط البناء | |||||||
| DII | ناقل الضغط التفاضلي | |||||||
| نطاق القياس | 0-10KPa...~2MPa | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| الرمز | اتصال الضغط | |||||||
| J1 | M20 × 1.5 ذكر | |||||||
| J2 | G1/2 ذكر | |||||||
| J3 | G1/4 الذكور | |||||||
| J4 | 1/2 NPT الذكر | |||||||
| J5 | غيرها | |||||||

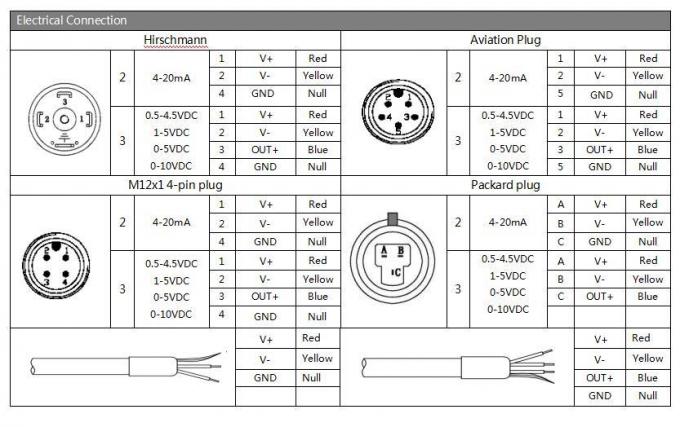

| الرمز | الاتصال الكهربائي | |||||||
| B1 | هيرشمان | |||||||
| B2 | مغلق PG7 | |||||||
| B3 | مخرج الكابلات المغلقة | |||||||
| B4 | غيرها | |||||||
| الرمز | نوع الضغط | |||||||
| د | الضغط التفاضلي | |||||||
الأسئلة الشائعة
س: كم من الوقت ستجيبينني؟
ج: سوف نتصل بك في أقرب وقت ممكن ولكن في غضون 12 ساعة
س: هل يمكنني الحصول على بعض العينات؟
ج: نعم، طلب العينة متاح للتحقق من الجودة واختبار السوق. ولكن عليك دفع التكلفة السريعة.
س: متى يمكنك ترتيب الإنتاج؟
ج: بمجرد الحصول على تأكيد المنتج والحصول على الدفع المسبق، سيتم البدء في الإنتاج على الفور.
س: ما هو وقت التسليم؟
ج: عادة ما يستغرق الأمر حوالي 3-5 أيام عمل للطلبات الصغيرة و 10-15 أيام للطلبات الكبيرة.
س: ما هي الشهادات التي لديك ؟
ج:ISO9000، CE، شهادة مقاومة الانفجار، RoHs جاهزة. وقبل تسليم البضائع، يمكن أيضا تقديم شهادة فحص الجودة والسلامة الصادرة عن أطراف ثالثة.
س: ما هي شروط الضمان الخاصة بك؟
ج: نحن نقدم 24 شهراً من الوقت الضمان.
س: هل يمكنك توفير خدمة OEM و مخصصة؟
ج:نعم، OEM و ODM موجودان، لدينا قسم البحث والتطوير المهني الذي يمكن أن يقدم حلول مهنية لك.
