ناقل مستوى النوع المختلف للأنابيب ناقل ضغط السيليكون المنتشر
Product Details
| رقم الطراز: | BP93420DII | درجة الدقة: | ≤0.5%F.S |
|---|---|---|---|
| نطاق الضغط: | 0-10kpa...~2MPa | مخصصة: | مخصصة |
| الوزن: | ~ 0.45 كجم | الضغط الساكن: | 5X أو 7MPa |
| حزمة النقل: | التعبئة القياسية للتصدير مع الكرتون | النوع: | فرق الضغط المرسل |
| وسط القياس: | غاز أو سائل | تصنيف IP: | IP65 |
| إبراز |
RoHs من جهاز إرسال مستوى النوع المختلف للأنابيب,مستوى النوع المختلف من جهاز إرسال السيليكون المنتشر,ناقل ضغط السيليكون المنتشر,Differential Type Level Transmitter Diffused Silicon,RoHs Diffused Silicon Pressure Transmitter |
||
Product Description

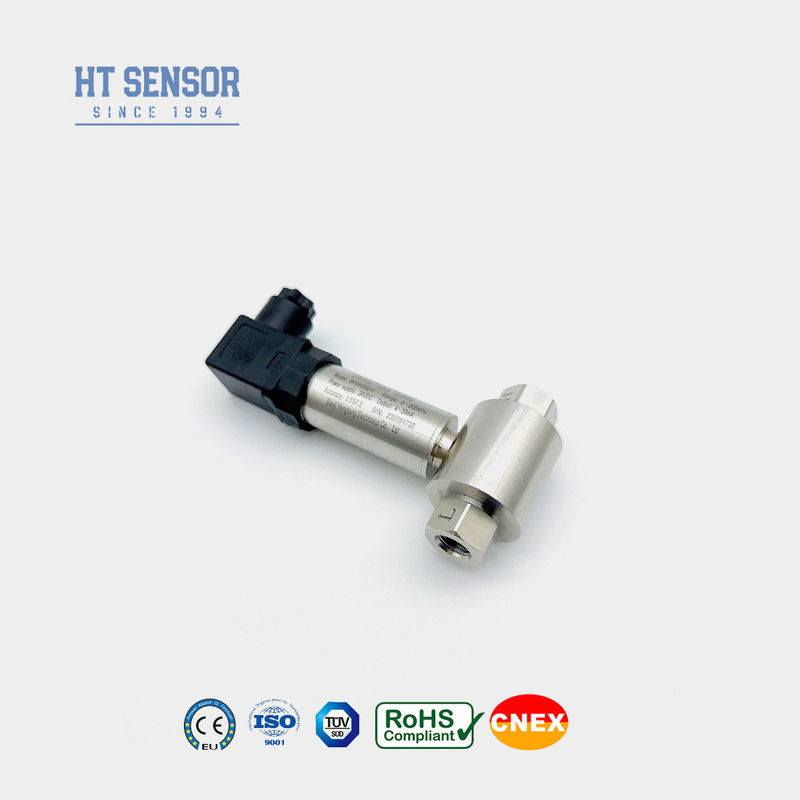

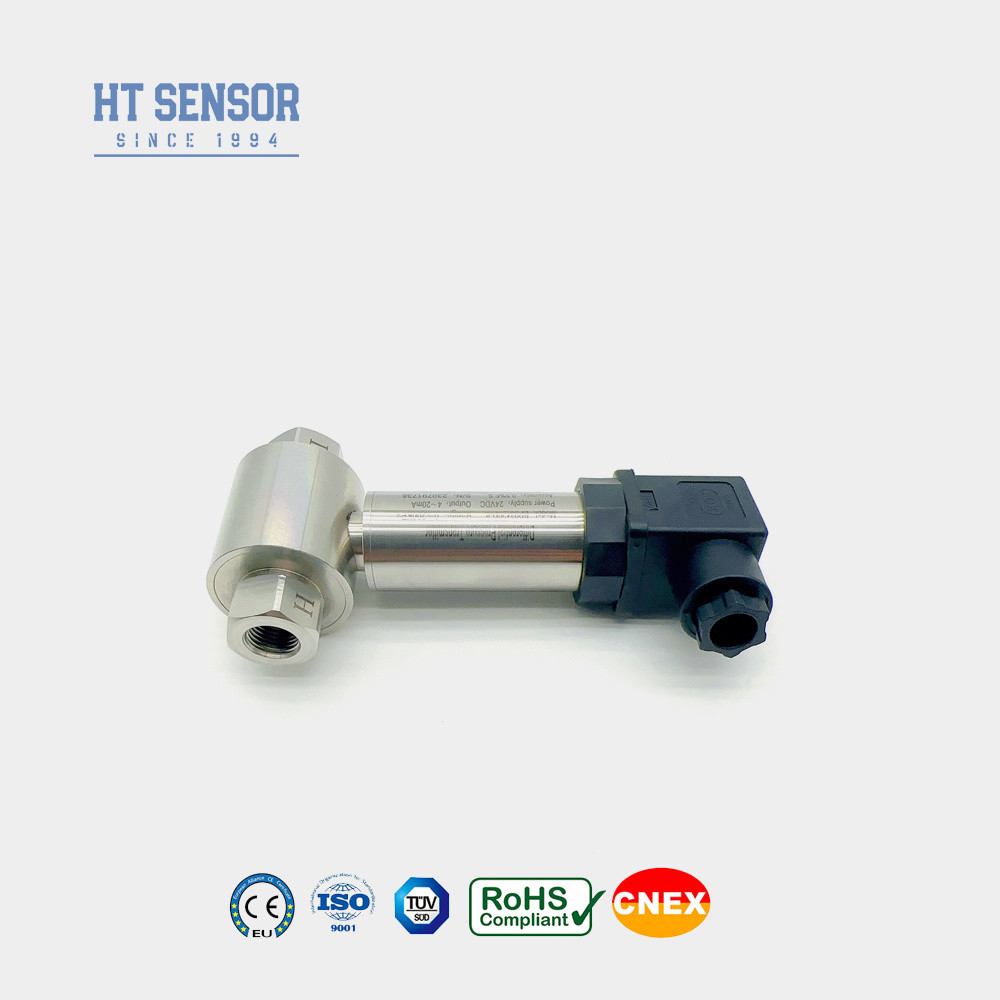

BP93420DII ناقل الضغط التفاضلي لقياس ضغط الأنابيب
BP93420Dالثانيدمختلفة(ب)إعادة تأهيلTمُرسِلُ الفدية
إدخال جهاز نقل الضغط التفاضلي:
جهاز إرسال الضغط التفاضلي BP93420DII يستخدم جهاز استشعار للسيليكون المنتشر.يستخدم المستشعر تقنية مكافأة خطية ودرجة حرارة تلقائية بالكامل لضمان كفاءة وجودة الإنتاج الضخمتصميم تجويف الهواء المغلق بالكامل ومعزول
تضمن الموثوقية على المدى الطويل. تتبنى وحدة إرسال الإشارة تقنية المعايرة الأصلية لتحقيق ضبط المعلمات بسهولة دون أي أدوات.وهي مناسبة لقياسات مختلفة لضغط الفرق بين الغاز والسائل في الصناعات مثل البترولالكيمياء والطاقة والهيدرولوجيا لتطبيقات خطوط الأنابيب.
خصائص المنتجمن جهاز نقل الضغط التفاضلي:
1يحتوي جهاز الإرسال على تصميم هيكلي من الفولاذ المقاوم للصدأ، مما يجعله مضغوطا وسهلا في التثبيت
2يخضع للتعويض الحراري الصارم وفحص الشيخوخة ، مما يضمن أداء ثابت وموثوق به
3- اختبارات الضغط والتحركات الزمنية لضمان جودة ثابتة
4درجة حرارة العمل: -30-80 درجة مئوية
5شهادة السلامة الداخلية
التطبيقاتمن جهاز نقل الضغط التفاضلي:
1مناسبة لقياس ضغط التفاضل من الغازات أو السوائل المختلفة في خطوط الأنابيب من الصناعات مثل البترول والكيماويات والطاقة، و
الهيدرولوجيا
2تطبيق في العمليات الصناعية في الموقع مثل البترول والكيماويات والمعادن وتوليد الطاقة والهيدرولوجيا
3قياس الضغط لخطوط الأنابيب وغرف الأفران
| معايير الأداء | |
| نطاق القياس | 0-10KPa...~2MPa |
| نوع الضغط | الضغط التفاضلي |
| الحمل الزائد من جانب واحد | ≤3 مرات من النطاق المسمى |
| ضغط ثابت | الحد الأدنى للقيمة بين 5 أضعاف النطاق المسمى أو 7 MPa |
| الدقة @ 25oC | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| التكرار | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
| التهاب النفس | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
| الاستقرار على المدى الطويل | ± 0.5%F.S/year ((≤ 200KPa) ± 0.2%F.S/year ((> 200KPa) |
| الانجراف في درجة الحرارة الصفر | ± 0.01%FS/oC ((> 100KPa) ، ± 0.02%FS/oC (≤ 100Kpa) |
| تحرك درجة حرارة الفترة | ± 0.01%FS/oC ((> 100KPa) ، ± 0.02%FS/oC (≤ 100Kpa) |
| درجة حرارة التعويض | 0-50 درجة مئوية ((0-10KPa، 0-20KPa) 0-70 درجة مئوية ، 10-70 درجة مئوية |
| درجة حرارة العمل | -30 درجة مئوية ~ 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية إلى 100 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | آمنة بطبيعتها وقوية ضد الانفجارات |
| تصنيف الحماية | IP65 |
| الوزن | ~ 0.45 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 سلك |
|
| 0/1 ~ 5 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC |

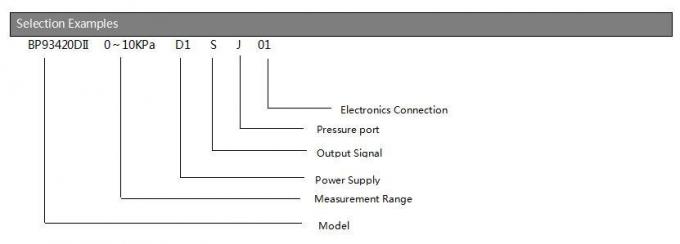

| النظام الدليل | ||||||||
| BP93420XX | ناقل الضغط | |||||||
| الرمز | المخطط البناء | |||||||
| DII | ناقل الضغط التفاضلي | |||||||
| نطاق القياس | 0-10KPa...~2MPa | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||

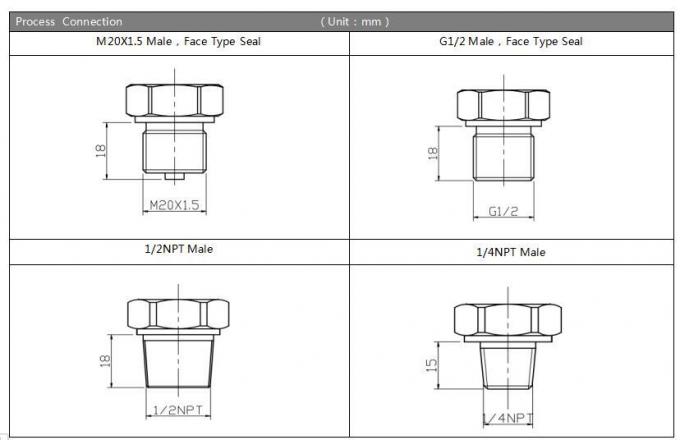

| الرمز | اتصال الضغط | |||||||
| J1 | M20 × 1.5 ذكر | |||||||
| J2 | G1/2 ذكر | |||||||
| J3 | G1/4 الذكور | |||||||
| J4 | 1/2 NPT الذكر | |||||||
| J5 | غيرها | |||||||

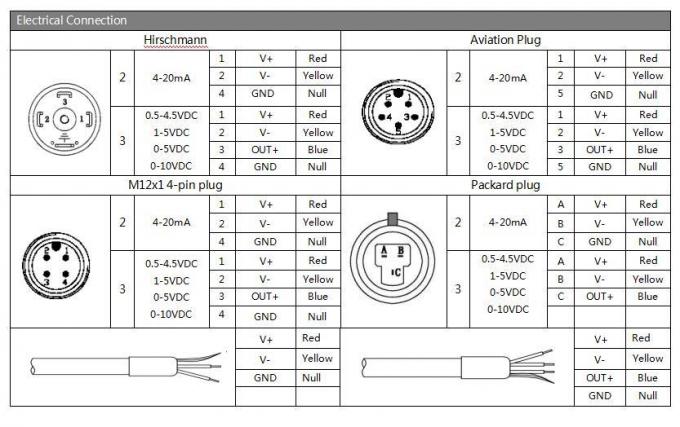

| الرمز | الاتصال الكهربائي | |||||||
| B1 | هيرشمان | |||||||
| B2 | مغلق PG7 | |||||||
| B3 | مخرج الكابلات المغلقة | |||||||
| B4 | غيرها | |||||||
| الرمز | نوع الضغط | |||||||
| د | الضغط التفاضلي | |||||||
