ناقل الضغط التفاضلي للسيليكون المتشتت ناقل الضغط المقاوم للضغط
Product Details
| رقم الطراز: | BP93420DII | مخصصة: | مخصصة |
|---|---|---|---|
| تصنيف الحماية: | IP65 | الوزن: | ~ 0.45 كجم |
| استشعار الضغط: | يموت مستشعر نوفا | حزمة النقل: | التعبئة القياسية للتصدير مع الكرتون |
| الأصل: | باوجي ، الصين | الرمز السريع: | 9026201090 |
| النوع: | فرق الضغط المرسل | وسط القياس: | غاز أو سائل |
| نطاق الضغط: | 0-10kpa...~2MPa | ||
| إبراز |
ناقل الضغط التفاضلي للسيليكون المنتشر,ناقل الضغط التفاضلي المقاوم للضغط,جهاز نقل الضغط المضاد للضغط المنتشر للسيليكون,Differential Pressure Transmitter Piezoresistive,Diffused Silicon Piezoresistive Pressure Transmitter |
||
Product Description

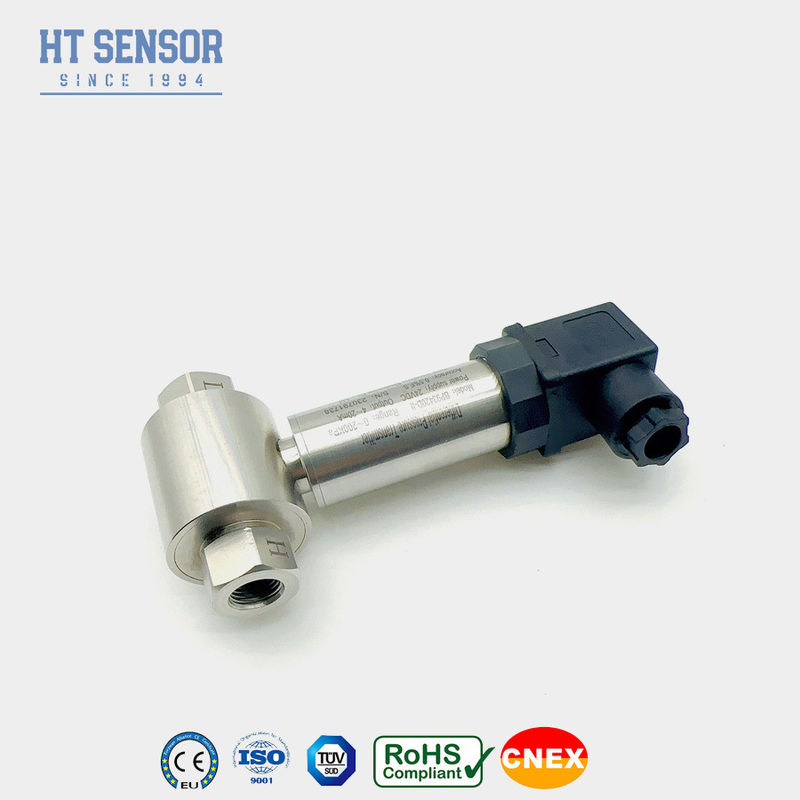

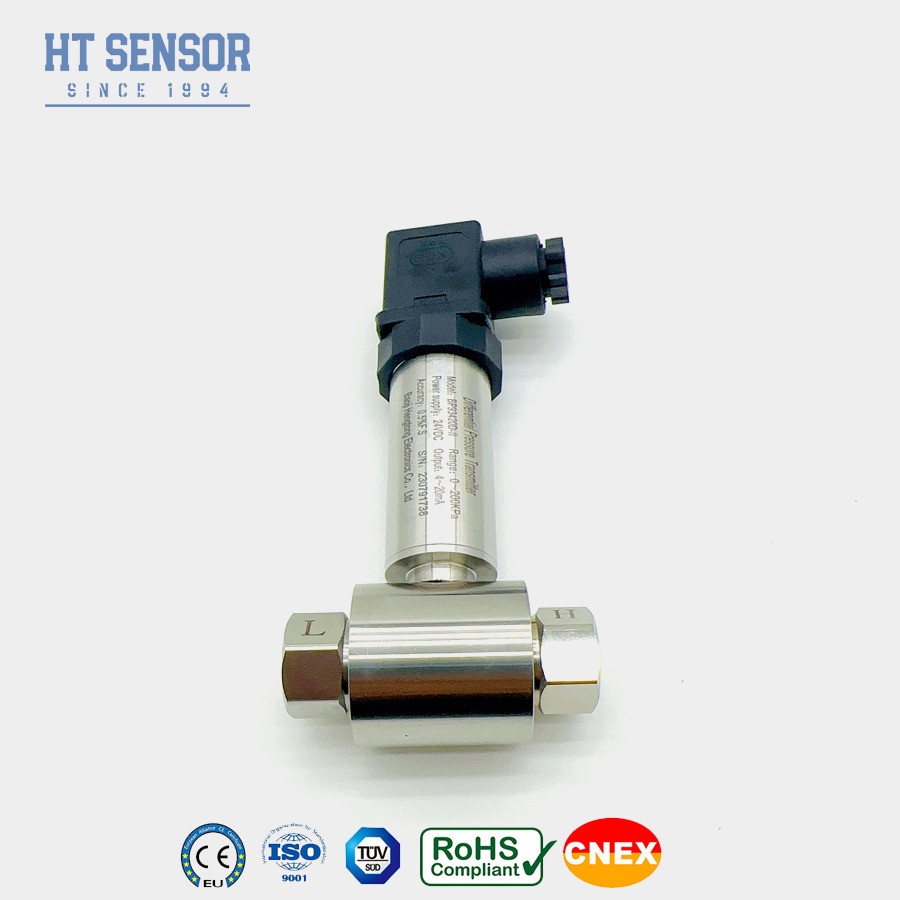

جهاز نقل ضغط الاختلافي للسيليكون المتناثر
BP93420Dالثانيدمختلفة(ب)إعادة تأهيلTمُرسِلُ الفدية
إدخال ناقل الضغط التفاضلي:
جهاز إرسال الضغط التفاضلي BP93420DII يستخدم جهاز استشعار للسيليكون المنتشريتم نقل زيت السيليكون المغلق الداخلي إلى شريحة حساسة، الشريحة الحساسة لا تلامس مباشرة الوسط المقاس.عندما يؤثر الضغط التفاضلي للوسط المقاس على الحجابات المموجة في كلا الطرفين من جهاز الاستشعار،إشارة الإخراج من جسر Wheatstone على رقاقة المستشعر تظهر علاقة خطية جيدة مع الضغط التفاضلي، مما يتيح قياس دقيق للضغط التفاضلي. مع خروجه الحساسة العالية، استجابة ديناميكية جيدة، دقة قياس عالية، واستقرار جيد، سهلة للتصغير،ولكن من السهل أن تتأثر بالحرارة، لأكثر من 1kpa يمكن قياسها هو الخيار الأول للمستشعرات متوسطة المدى.
تم تصميم أجهزة إرسال الضغط التفاضلية لقياس الضغط التفاضلي للعديد من الغازات أو السوائل مثل الماء أو النفط. على الرغم من أن مقاومة الإفراط من جانب واحد مرتفعة للغاية ، إلا أن معظم أجهزة إرسال الضغط التفاضلية تعمل على تقييم الضغط التفاضلي للكثير من الغازات أو السوائل مثل الماء أو الزيت.مع ضغط ثابت أقصاه مسموح به + 40بار، أصغر نطاق قياس ضغط التفاضل القياسي هو بالفعل من 0 إلى 0. + 50 mbar.
خصائص المنتجمن ناقل الضغط التفاضلي:
1يحتوي جهاز الإرسال على تصميم هيكلي من الفولاذ المقاوم للصدأ، مما يجعله مضغوطا وسهلا في التثبيت
2يخضع للتعويض الحراري الصارم وفحص الشيخوخة ، مما يضمن أداء ثابت وموثوق به
3يمكن اختيار الواجهة الكهربائية كخيار توصيل أو توصيل مباشر.
التطبيقاتمن ناقل الضغط التفاضلي:
1مناسبة لقياس ضغط التفاضل من مختلف الغازات أو السوائل فيخطوط الأنابيب للصناعات مثل البترول والكيمياء والطاقة
الهيدرولوجيا
2تطبيق في العمليات الصناعية في الموقع مثل البترول والكيمياءالمعادن، توليد الكهرباء، والهيدرولوجيا
3.قياس الضغط لخطوط الأنابيب وغرف الأفران
| معايير الأداء | |
| نطاق القياس | 0-10KPa...~2MPa |
| نوع الضغط | الضغط التفاضلي |
| الحمل الزائد من جانب واحد | ≤3 مرات من النطاق المسمى |
| ضغط ثابت | الحد الأدنى للقيمة بين 5 أضعاف النطاق المسمى أو 7 MPa |
| الدقة @ 25oC | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| التكرار | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
| التهاب النفس | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
| الاستقرار على المدى الطويل | ± 0.5%F.S/year ((≤ 200KPa) ± 0.2%F.S/year ((> 200KPa) |
| الانجراف في درجة الحرارة الصفر | ± 0.01%FS/oC ((> 100KPa) ، ± 0.02%FS/oC (≤ 100Kpa) |
| تحرك درجة حرارة الفترة | ± 0.01%FS/oC ((> 100KPa) ، ± 0.02%FS/oC (≤ 100Kpa) |
| درجة حرارة التعويض | 0-50 درجة مئوية ((0-10KPa، 0-20KPa) 0-70 درجة مئوية ، 10-70 درجة مئوية |
| درجة حرارة العمل | -30 درجة مئوية ~ 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية إلى 100 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | آمنة بطبيعتها وقوية ضد الانفجارات |
| تصنيف الحماية | IP65 |
| الوزن | ~ 0.45 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 سلك |
|
| 0/1 ~ 5 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC |
| نصائح الطلب |
2لضمان التشغيل الموثوق به ، يوصى بتركيب مجموعة من ثلاثة صمامات بين نقطة القياس والجهاز الإرسالي ،ضمان تطبيق ضغط بطيء ومتساوٍ على غرف الضغط الإيجابي والسلبي في جهاز الإرسال.
3أثناء التثبيت ، يُنصح بوضع واجهات الضغط في كلا الطرفين أفقيًا لتقليل تأثير موقع التثبيت على المنتج.
4لمتطلبات خاصة مثل الاهتزاز القوي، قوة الاصطدام الفوري، التداخل الكهرومغناطيسي القوي، أو تداخل الترددات الراديوية،يرجى إبلاغ شركتنا وتحديد هذه المتطلبات في النظام
| النظام الدليل | ||||||||
| BP93420XX | ناقل الضغط | |||||||
| الرمز | المخطط البناء | |||||||
| DII | ناقل الضغط التفاضلي | |||||||
| نطاق القياس | 0-10KPa...~2MPa | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| الرمز | اتصال الضغط | |||||||
| J1 | M20 × 1.5 ذكر | |||||||
| J2 | G1/2 ذكر | |||||||
| J3 | G1/4 الذكور | |||||||
| J4 | 1/2 NPT الذكر | |||||||
| J5 | غيرها | |||||||
| الرمز | الاتصال الكهربائي | |||||||
| B1 | هيرشمان | |||||||
| B2 | مغلق PG7 | |||||||
| B3 | مخرج الكابلات المغلقة | |||||||
| B4 | غيرها | |||||||
| الرمز | نوع الضغط | |||||||
| د | الضغط التفاضلي | |||||||
