ناقل التدفق التفاضلي المتكامل 4-20ma Dp ناقل التدفق
Product Details
| رقم الطراز: | BP93420DII | درجة الدقة: | 0.25٪، 0.5٪ |
|---|---|---|---|
| نطاق الضغط: | 0-10kpa...~2MPa | تصنيف IP: | IP65 |
| مخصصة: | مخصصة | نوع الضغط: | الضغط التفاضلي |
| حزمة النقل: | كرتون قياسي | المواصفات: | 10kpa~2Mpa |
| الأصل: | الصين | الرمز السريع: | 9026201090 |
| مجموعة حجم: | 14.20 سم * 5.40 سم * 8.00 سم | وزن العبوة الإجمالي: | 0.650 كجم |
| تكلفة الشحن: | يتم التفاوض | النوع: | فرق الضغط المرسل |
| عينات: | 80 دولار أمريكي للقطعة الواحدة | ||
| إبراز |
ناقلات التدفق التفاضلي المتكاملة للضغط RoHs,ناقل تدفق الضغط التفاضلي 4-20ma,4-20ma Dp ناقل التدفق,Differential Pressure Flow Transmitter 4-20ma,4-20ma Dp Flow Transmitter |
||
Product Description

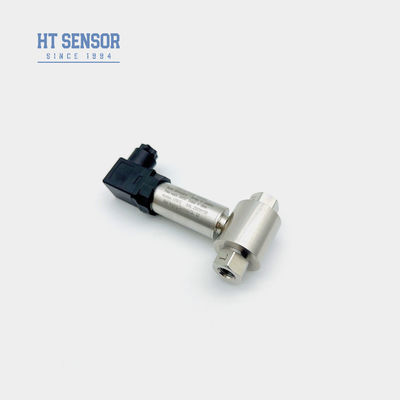

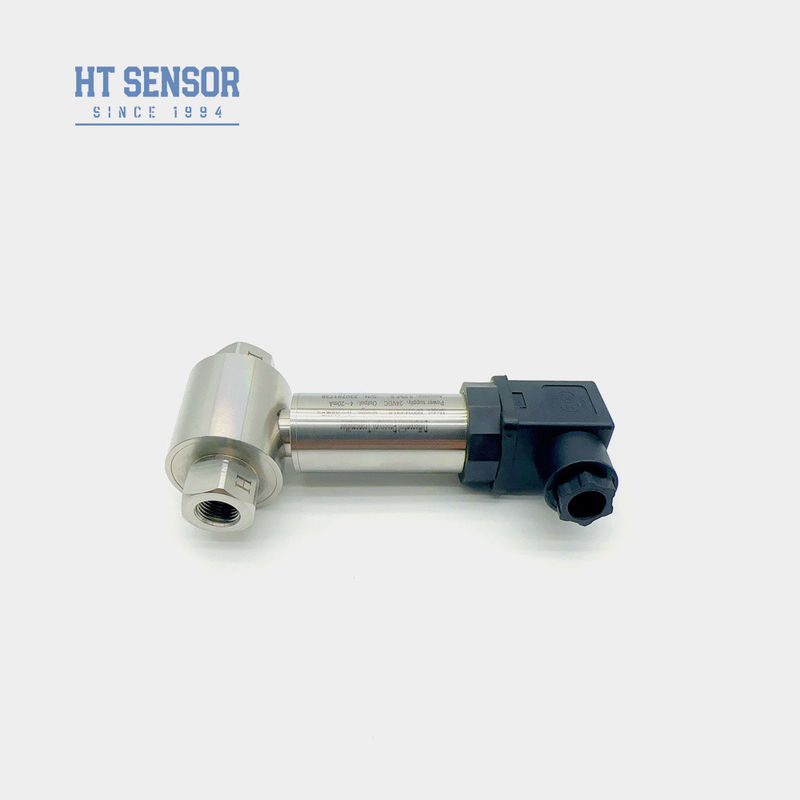

BP93420DII 4-20MA ناقل الضغط التفاضلي المتكامل
جهاز إرسال الضغط التفاضلي BP93420DII
إدخال جهاز نقل الضغط التفاضلي:
جهاز إرسال الضغط التفاضلي BP93420DII يستخدم جهاز استشعار للسيليكون المنتشر.عندما يؤثر الضغط التفاضلي لوسط القياس على الحجابات المموجة في كلا الطرفين من جهاز الاستشعار، تظهر إشارة الإخراج من جسر Wheatstone على رقاقة المستشعر علاقة خطية جيدة مع الضغط التفاضلي ، مما يتيح قياس دقيق للضغط التفاضلي.وهي مناسبة لقياسات مختلفة لضغط الفرق بين الغاز والسائل في الصناعات مثل البترولالكيمياء والطاقة والهيدرولوجيا لتطبيقات خطوط الأنابيب.
خصائص المنتج:
1يحتوي جهاز الإرسال على تصميم هيكلي من الفولاذ المقاوم للصدأ، مما يجعله مضغوطاًوسهلة التثبيت
2يخضع للتعويض الحراري الصارم وفحص الشيخوخة ، مما يضمن أداء ثابت وموثوق به
3يمكن اختيار الواجهة الكهربائية كخيار توصيل أو توصيل مباشر.
التطبيقات:
1قياس تدفق السائل: يمكن استخدام أجهزة نقل الضغط التفاضلية لقياس تدفق السائل أو الغاز.حساب معدل التدفق عن طريق قياس ضغط التفاضل الناتج عن السائل في الأنابيب.
2قياس مستوى السائل: يمكن استخدام جهاز نقل الضغط التفاضلي لقياس مستوى السائل.عن طريق قياس الضغط التفاضلي على جانبي السائل لحساب ارتفاع مستوى السائل.
3مراقبة انسداد المرشح: Differential pressure transmitters can be used to monitor the degree of blockage of the filter and determine whether the filter needs to be cleaned or replaced by measuring the differential pressure before and after the filter.
4قياس كثافة الغاز: يمكن أن تحسب أجهزة إرسال الضغط التفاضلي كثافة الغاز عن طريق قياس الضغط التفاضلي الذي ينتجه الغاز عند ضغوط مختلفة.
5مراقبة جودة الهواء: يمكن استخدام أجهزة إرسال الضغط التفاضلي لمراقبة جودة الهواء الداخلي أو الخارجي.الحكم على طازجة وتلوث الهواء عن طريق قياس فرق الضغط بين الداخل والخارج.
6التحكم في نظام HVAC: يمكن استخدام أجهزة إرسال الضغط التفاضلية لمراقبة ومراقبة المعلمات مثل تدفق الهواء وسرعة الرياح وضغط الرياح في أنظمة HVAC.
7مراقبة الضغط التفاضلي: يمكن استخدام أجهزة نقل الضغط التفاضلي لمراقبة اختلافات الضغط في خطوط الأنابيب أو الحاويات لضمان تشغيل النظام السليم وتشخيص الأخطاء
| معايير الأداء | |
| نطاق القياس | 0-10KPa...~2MPa |
| نوع الضغط | الضغط التفاضلي |
| الحمل الزائد من جانب واحد | ≤3 مرات من النطاق المسمى |
| ضغط ثابت | الحد الأدنى للقيمة بين 5 أضعاف النطاق المسمى أو 7 MPa |
| الدقة @ 25oC | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| التكرار | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
| التهاب النفس | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
| الاستقرار على المدى الطويل | ± 0.5%F.S/year ((≤ 200KPa) ± 0.2%F.S/year ((> 200KPa) |
| الانجراف في درجة الحرارة الصفر | ± 0.01%FS/oC ((> 100KPa) ، ± 0.02%FS/oC (≤ 100Kpa) |
| تحرك درجة حرارة الفترة | ± 0.01%FS/oC ((> 100KPa) ، ± 0.02%FS/oC (≤ 100Kpa) |
| درجة حرارة التعويض | 0-50 درجة مئوية ((0-10KPa ، 0-20KPa) ، 0-70 درجة مئوية ، 10-70 درجة مئوية |
| درجة حرارة العمل | -30 درجة مئوية ~ 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية إلى 100 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | آمنة بطبيعتها وقوية ضد الانفجارات |
| تصنيف الحماية | IP65 |
| الوزن | ~ 0.45 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 أسلاك |
|
| 0/1 ~ 5 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC |
| نصائح الطلب: |
2لضمان التشغيل الموثوق به ، يوصى بتركيب مجموعة من ثلاثة صمامات بين نقطة القياس والجهاز الإرسالي ،ضمان تطبيق ضغط بطيء ومتساوٍ على غرف الضغط الإيجابي والسلبي في جهاز الإرسال.
3أثناء التثبيت ، يُنصح بوضع واجهات الضغط في كلا الطرفين أفقيًا لتقليل تأثير موقع التثبيت على المنتج.
4لمتطلبات خاصة مثل الاهتزاز القوي، قوة الاصطدام الفوري، التداخل الكهرومغناطيسي القوي، أو تداخل الترددات الراديوية،يرجى إبلاغ شركتنا وتحديد هذه المتطلبات في النظام

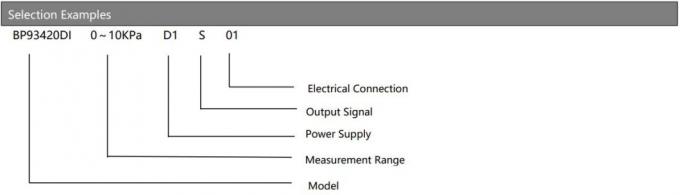

| دليل الطلب | ||||||||
| BP93420XX | ناقل الضغط | |||||||
| الرمز | المخطط البناء | |||||||
| DII | ناقل الضغط التفاضلي | |||||||
| نطاق القياس | 0-10KPa...~2MPa | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||

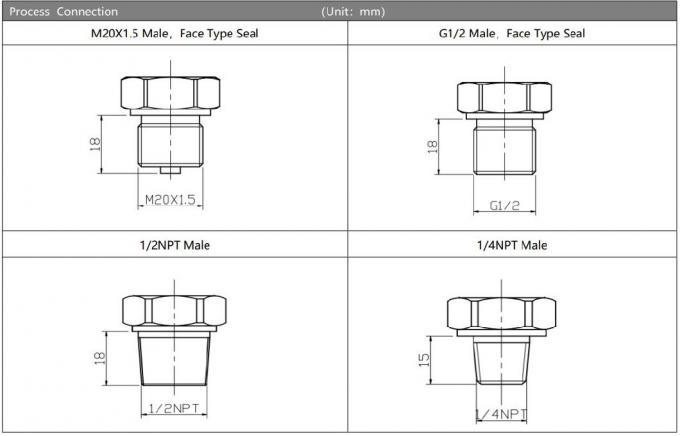

| الرمز | اتصال الضغط | |||||||
| J1 | M20 × 1.5 ذكر | |||||||
| J2 | G1/2 ذكر | |||||||
| J3 | G1/4 الذكور | |||||||
| J4 | 1/2 NPT الذكر | |||||||
| J5 | غيرها | |||||||
| الرمز | الاتصال الكهربائي | |||||||
| B1 | هيرشمان | |||||||
| B2 | مغلق PG7 | |||||||
| B3 | مخرج الكابلات المغلقة | |||||||
| B4 | غيرها | |||||||
| الرمز | نوع الضغط | |||||||
| د | الضغط التفاضلي | |||||||
| أسئلة وأجوبة |
1س: ما هي خصائص أجهزة إرسال أجهزة استشعار الضغط الخاصة بك؟
الجواب: دقة عالية، متانة، وأداء ممتاز. التخصيص متاح.
2س: هل يمكنني تخصيص مواصفات خاصة؟
ج: نعم، يمكن لمهندسيننا تخصيص المنتجات لتلبية الاحتياجات المحددة. نحن نقدم خدمة OEM و ODM
3س: ما هي قدرة الإنتاج الخاصة بك؟
أ: منشآتنا التصنيعية قادرة على إنتاج ما يصل إلى 30,000 جهاز إرسال لجهاز استشعار الضغط في الشهر، لذلك نحن قادرون تماما على تلبية احتياجات الطلبات على نطاق واسع.من المستحسن الاتصال بفريق المبيعات لدينا مسبقاً لضمان تسهيل الإنتاج وتخطيط التسليم.
4السؤال: ما هي فترة التسليم النموذجية؟
ج: 5~8 أيام عمل للنماذج القياسية. المنتجات المخصصة قد تختلف.
5السؤال: كيف يتم تسعير المنتجات؟ هل هناك أي خصومات؟
ج: أسعار تنافسية مع خصومات للطلبات السائبة أو الشركاء على المدى الطويل.
6س: ما هو ضمان منتجاتك؟ وخدمة ما بعد البيع؟
ج: وقت الضمان لدينا هو 24 شهرا بعد الشحن، وبعد البيع لدينا سوف تجيب مع أسئلتك في 24hrs، التعليمات عن بعد عن طريق شبكة الكمبيوتر هودائما متاحة.
