RS485 جهاز استشعار الضغط التفاضلي للماء
Product Details
| رقم الطراز: | BP93420DII | تصنيف الحماية: | IP65 |
|---|---|---|---|
| درجة الدقة: | ≤0.5%F.S | نطاق الضغط: | 0-10kpa...~2MPa |
| الوزن: | ~ 0.45 كجم | مواد الإسكان: | 304 سس |
| العلامة التجارية: | مستشعر HT | الأصل: | باوجي ، الصين |
| الرمز السريع: | 9026201090 | القدرة على العرض: | 1000 قطعة / سنة |
| النوع: | فرق الضغط المرسل | ||
| إبراز |
Rs485 ناقل ضغط المياه,أنبوب ناقل ضغط المياه,Rs485 جهاز استشعار الضغط التفاضلي,Diffrential Water Pressure Transmitter Pipe,Rs485 Pipe Differential Pressure Sensor |
||
Product Description

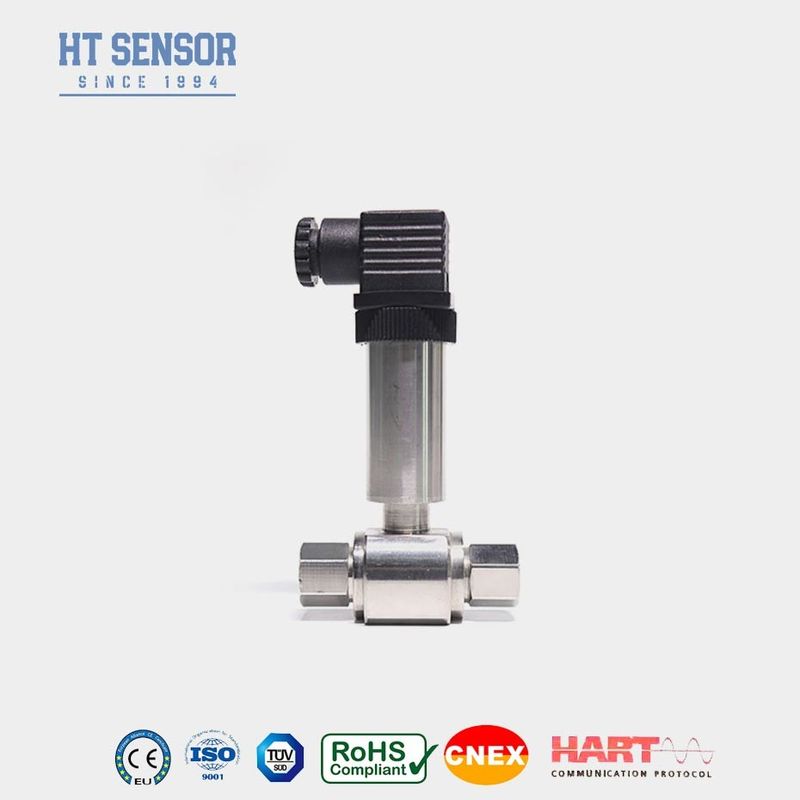

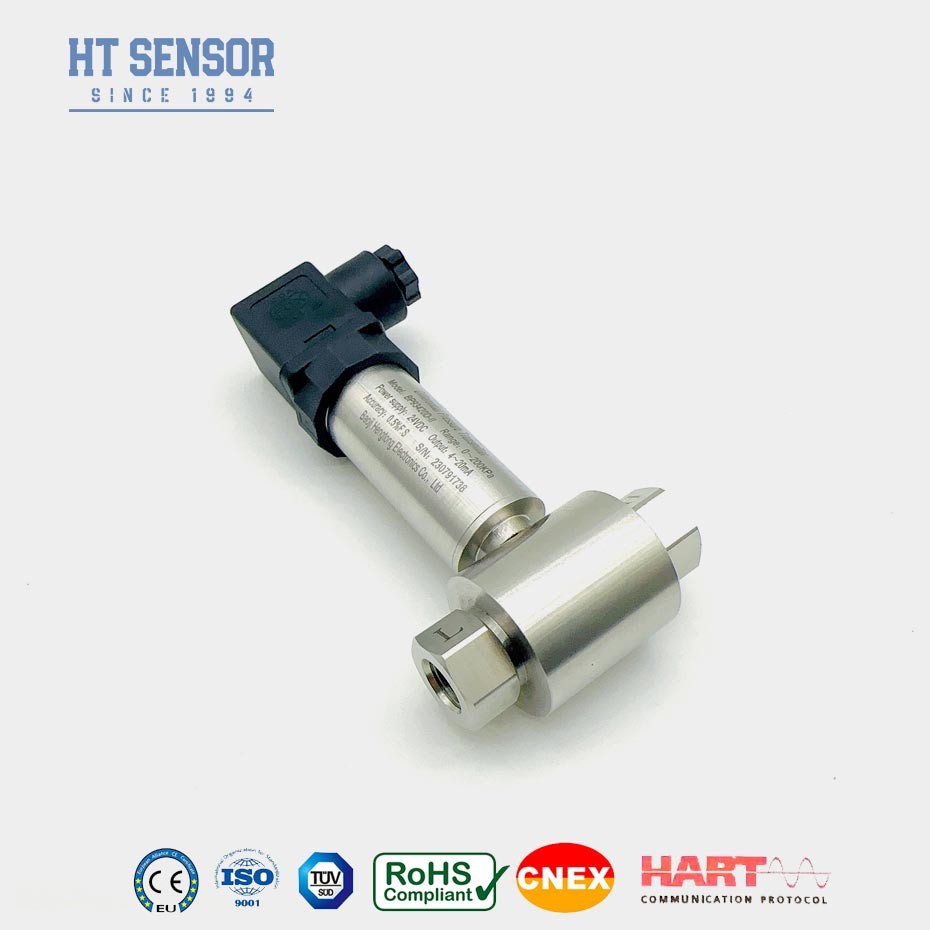

RS485 جهاز استشعار الضغط التفاضلي للماء
BP93420Dالثانيدمختلفة(ب)إعادة تأهيلTمُرسِلُ الفدية
إدخال جهاز نقل الضغط التفاضلي:
جهاز إرسال الضغط التفاضلي BP93420DII يستخدم جهاز استشعار للسيليكون المنتشر.عندما يؤثر الضغط التفاضلي لوسط القياس على الحجابات المموجة في كلا الطرفين من جهاز الاستشعار، تظهر إشارة الإخراج من جسر Wheatstone على رقاقة المستشعر علاقة خطية جيدة مع الضغط التفاضلي ، مما يتيح قياس دقيق للضغط التفاضلي.وهي مناسبة لقياسات مختلفة لضغط الفرق بين الغاز والسائل في الصناعات مثل البترولالكيمياء والطاقة والهيدرولوجيا لتطبيقات خطوط الأنابيب.
خصائص المنتجمن جهاز نقل الضغط التفاضلي:
1يحتوي جهاز الإرسال على تصميم هيكلي من الفولاذ المقاوم للصدأ، مما يجعله مضغوطا وسهلا في التثبيت
2يخضع للتعويض الحراري الصارم وفحص الشيخوخة ، مما يضمن أداء ثابت وموثوق به
3يمكن اختيار الواجهة الكهربائية كخيار توصيل أو توصيل مباشر.
التطبيقاتمن جهاز نقل الضغط التفاضلي:
1مناسبة لقياس ضغط التفاضل من الغازات أو السوائل المختلفة في خطوط الأنابيب من الصناعات مثل البترول والكيماويات والطاقة، و
الهيدرولوجيا
2قياس الضغط في خطوط الأنابيب وغرف الأفران
| معايير الأداء: | |
| نطاق القياس | 0-10KPa...~2MPa |
| نوع الضغط | الضغط التفاضلي |
| الحمل الزائد من جانب واحد | ≤3 مرات من النطاق المسمى |
| ضغط ثابت | الحد الأدنى للقيمة بين 5 أضعاف النطاق المسمى أو 7 MPa |
| الدقة @ 25oC | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| التكرار | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
| التهاب النفس | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
| الاستقرار على المدى الطويل | ± 0.5%F.S/year ((≤ 200KPa) ± 0.2%F.S/year ((> 200KPa) |
| الانجراف في درجة الحرارة الصفر | ± 0.01%FS/oC ((> 100KPa) ، ± 0.02%FS/oC (≤ 100Kpa) |
| تحرك درجة حرارة الفترة | ± 0.01%FS/oC ((> 100KPa) ، ± 0.02%FS/oC (≤ 100Kpa) |
| درجة حرارة التعويض | 0-50 درجة مئوية ((0-10KPa، 0-20KPa) 0-70 درجة مئوية ، 10-70 درجة مئوية |
| درجة حرارة العمل | -30 درجة مئوية ~ 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية إلى 100 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | آمنة بطبيعتها وقوية ضد الانفجارات |
| تصنيف الحماية | IP65 |
| الوزن | ~ 0.45 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 سلك |
|
| 0/1 ~ 5 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC |
| نصائح الطلب: |
2لضمان التشغيل الموثوق به ، يوصى بتركيب مجموعة من ثلاثة صمامات بين نقطة القياس والجهاز الإرسالي ،ضمان تطبيق ضغط بطيء ومتساوٍ على غرف الضغط الإيجابي والسلبي في جهاز الإرسال.
3أثناء التثبيت ، يُنصح بوضع واجهات الضغط في كلا الطرفين أفقيًا لتقليل تأثير موقع التثبيت على المنتج.
4لمتطلبات خاصة مثل الاهتزاز القوي، قوة الاصطدام الفوري، التداخل الكهرومغناطيسي القوي، أو تداخل الترددات الراديوية،يرجى إبلاغ شركتنا وتحديد هذه المتطلبات في النظام
| النظام الدليل | ||||||||
| BP93420XX | ناقل الضغط | |||||||
| الرمز | المخطط البناء | |||||||
| DII | ناقل الضغط التفاضلي | |||||||
| نطاق القياس | 0-10KPa...~2MPa | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||

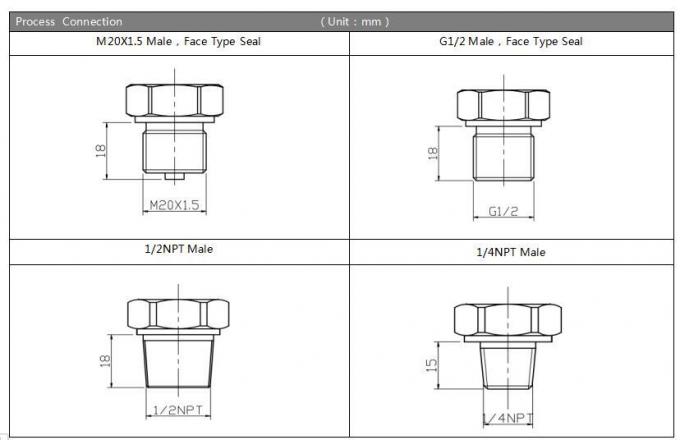

| الرمز | اتصال الضغط | |||||||
| J1 | M20 × 1.5 ذكر | |||||||
| J2 | G1/2 ذكر | |||||||
| J3 | G1/4 الذكور | |||||||
| J4 | 1/2 NPT الذكر | |||||||
| J5 | غيرها | |||||||

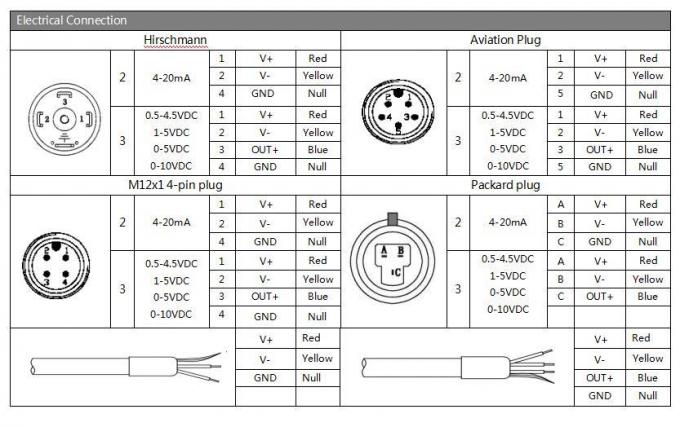

| الرمز | الاتصال الكهربائي | |||||||
| B1 | هيرشمان | |||||||
| B2 | مغلق PG7 | |||||||
| B3 | مخرج الكابلات المغلقة | |||||||
| B4 | غيرها | |||||||
| الرمز | نوع الضغط | |||||||
| د | الضغط التفاضلي | |||||||
| أسئلة وأجوبة |
ج: عادةً، علب الورق المقوى.
س2: ما هي شروط التجارة وشروط الدفع التي يمكنك قبولها؟
A: شروط التجارة: EXW، FOB، CFR، CIF لملاءمتك
شروط الدفع: 100٪ T / T أو بطاقة الائتمان أو PayPal مقدما قبل الشحن.
س3: هل ستزودني بالعينة المجانية؟
ج: نعم، المشتري يحتاج فقط لدفع تكلفة الشحن.
س4: كيف تضمنون جودة المنتج الجيدة؟
ج: لدينا نظام كامل لمراقبة الجودة، جميع منتجاتنا يتم فحصها بالكامل من قبل أقسام IQC وOQC قبل شحنها لعملائنا.
