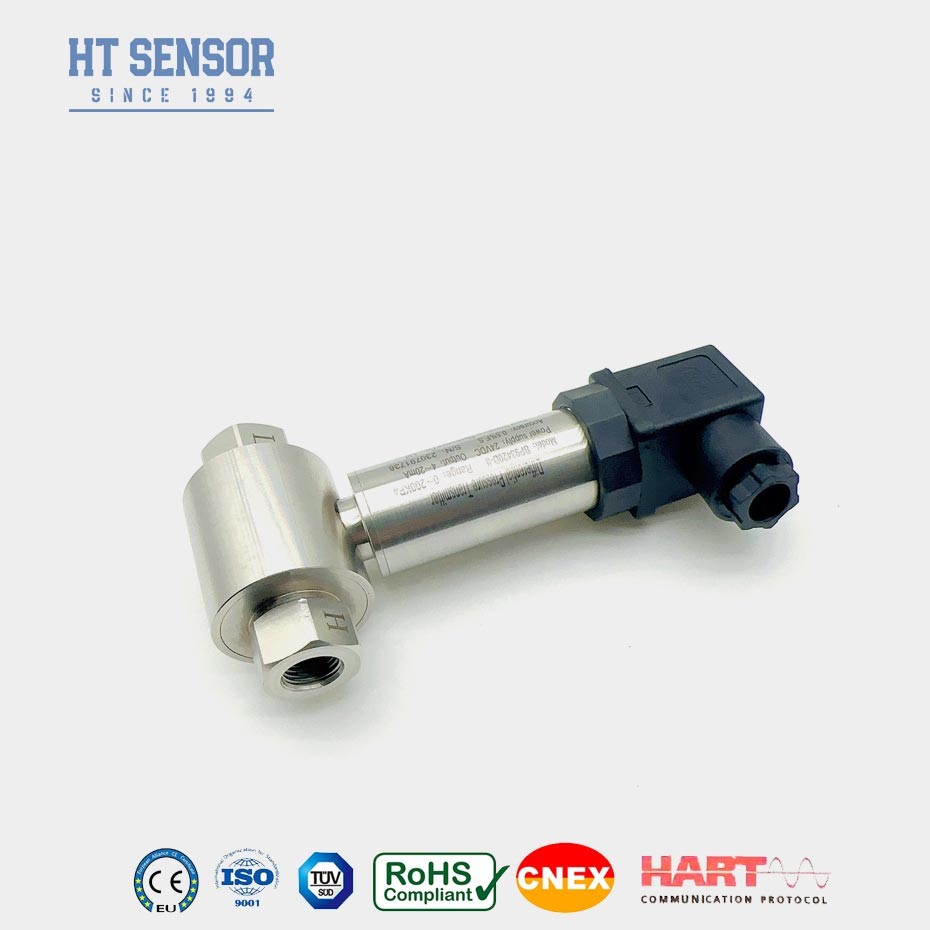

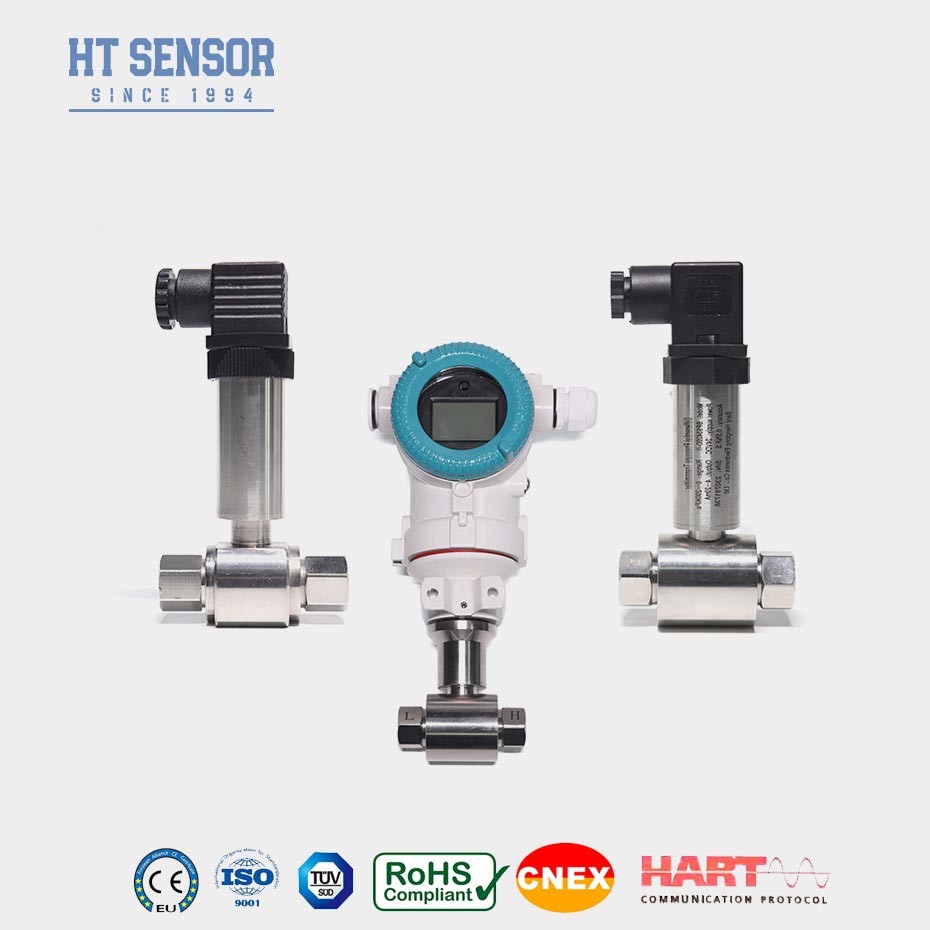

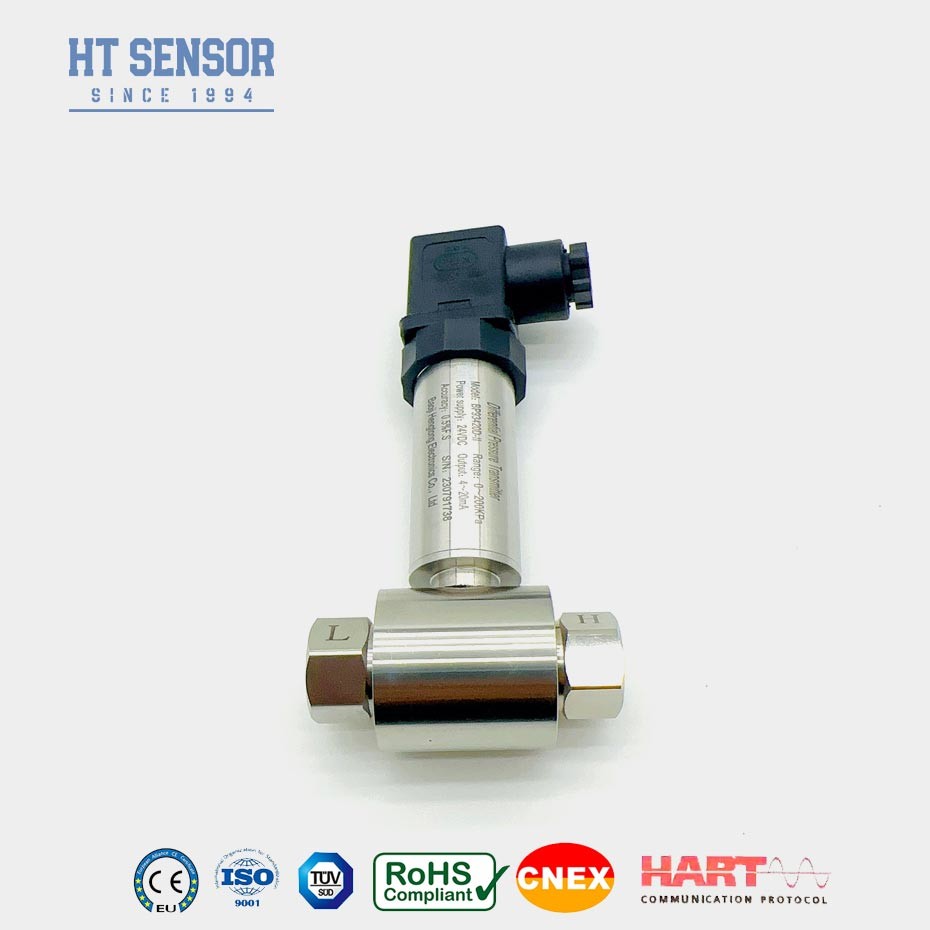

10kpa~2MPa محول ضغط التفاضل 4-20ma مستوى الضغط التفاضلي مستشعر
Product Details
| رقم الطراز: | BP93420DII | مخصصة: | مخصصة |
|---|---|---|---|
| النطاق: | 10kpa~2Mpa | حزمة النقل: | التعبئة القياسية للتصدير مع الكرتون |
| العلامة التجارية: | مستشعر HT | الرمز السريع: | 9026201090 |
| النوع: | فرق الضغط المرسل | نوع الهيكل: | جهاز إرسال ضغط السيليكون المنتشر |
| وسط القياس: | غاز أو سائل | درجة الدقة: | 0.25٪، 0.5٪ |
| نطاق الضغط: | 0-10kpa...~2MPa | ||
| إبراز |
محول ضغط تفاضلي 2MPa,محول الضغط التفاضلي 4-20ma,جهاز استشعار مستوى الضغط التفاضلي 4-20ma,Differential Pressure Transducer 4-20ma,4-20ma Differential Pressure Level Sensor |
||
Product Description
BP93420DII ناقل الضغط التفاضلي 4-20MA SIGNALOUTPUT Made in CHINA
إدخال جهاز نقل الضغط التفاضلي:
يستخدم جهاز إرسال الضغط التفاضلي BP93420DII جهاز استشعار للسيليكون المنتشرالحجابات المموجة في كلا طرفي جهاز الاستشعار، إشارة الخروج منيظهر جسر (ويلستون) على رقاقة الحاسوب علاقة خطية جيدة معالضغط التفاضلي، مما يتيح قياس دقيق للتفاضلالضغط. انها مناسبة لمختلف الغازات والسوائل الضغط التفاضليقياسات في الصناعات مثل البترول والكيماويات والطاقة والهيدرولوجيالتطبيقات الأنابيب.
خصائص المنتج:
1تصميم هيكلي من الفولاذ المقاوم للصدأ، مما يجعله مضغوطا
2تعويض درجة حرارة واسعة،ضمان أداء مستقر وموثوق به
3يمكن اختيار الاتصال الإلكتروني على شكل وصلة أو رابط DIN43650، M12.
التطبيقات:
1مناسبة لقياس ضغط التفاضل من مختلف الغازات أو السوائل فيخطوط الأنابيب للصناعات مثل البترول والكيمياء والطاقة
الهيدرولوجيا
2تطبيق في العمليات الصناعية في الموقع مثل البترول والكيمياءالمعادن، توليد الكهرباء، والهيدرولوجيا
3.قياس الضغط لخطوط الأنابيب وغرف الأفران
معايير الأداء:
| نطاق القياس | 0-10KPa...~2MPa |
| نوع الضغط | الضغط التفاضلي |
| الحمل الزائد من جانب واحد | ≤3 مرات من النطاق المسمى |
| ضغط ثابت | الحد الأدنى للقيمة بين 5 أضعاف النطاق المسمى أو 7 MPa |
| الدقة @ 25oC | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| التكرار | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
| التهاب النفس | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
| الاستقرار على المدى الطويل | ± 0.5%F.S/year ((≤ 200KPa) ± 0.2%F.S/year ((> 200KPa) |
| الانجراف في درجة الحرارة الصفر | ± 0.01%FS/oC ((> 100KPa) ، ± 0.02%FS/oC (≤ 100Kpa) |
| تحرك درجة حرارة الفترة | ± 0.01%FS/oC ((> 100KPa) ، ± 0.02%FS/oC (≤ 100Kpa) |
| درجة حرارة التعويض | 0-50 درجة مئوية ((0-10KPa، 0-20KPa) 0-70 درجة مئوية ، 10-70 درجة مئوية |
| درجة حرارة العمل | -30 درجة مئوية ~ 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية إلى 100 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | آمنة بطبيعتها وقوية ضد الانفجارات |
| تصنيف الحماية | IP65 |
| الوزن | ~ 0.45 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 سلك |
|
| 0/1 ~ 5 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC |
نصائح الطلب:
1عند اختيار المنتج، يرجى التأكد من أن الوسط المقاس متوافق مع أجزاء المنتج التي تتلامس.
2لضمان التشغيل الموثوق به ، يوصى بتركيب مجموعة من ثلاثة صمامات بين نقطة القياس والجهاز الإرسالي ،ضمان تطبيق ضغط بطيء ومتساوٍ على غرف الضغط الإيجابي والسلبي في جهاز الإرسال.
3أثناء التثبيت ، يُنصح بوضع واجهات الضغط في كلا الطرفين أفقيًا لتقليل تأثير موقع التثبيت على المنتج.
4لمتطلبات خاصة مثل الاهتزاز القوي، قوة الاصطدام الفوري، التداخل الكهرومغناطيسي القوي، أو تداخل الترددات الراديوية،يرجى إبلاغ شركتنا وتحديد هذه المتطلبات في النظام
النظام الدليل:
| BP93420XX | ناقل الضغط | |||||||
| الرمز | المخطط البناء | |||||||
| DII | ناقل الضغط التفاضلي | |||||||
| نطاق القياس | 0-10KPa...~2MPa | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||

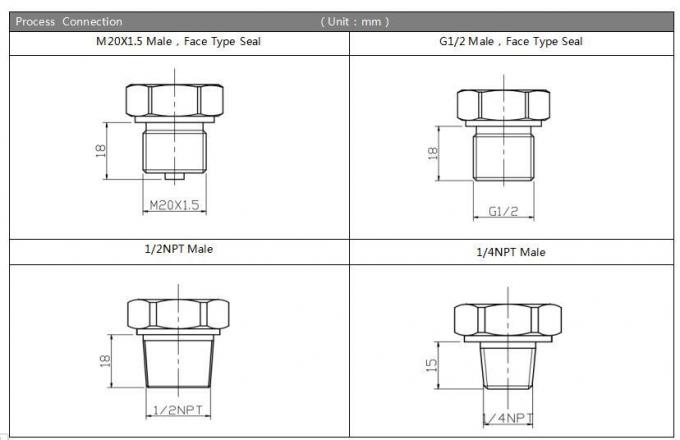

| الرمز | اتصال الضغط | |||||||
| J1 | M20 × 1.5 ذكر | |||||||
| J2 | G1/2 ذكر | |||||||
| J3 | G1/4 الذكور | |||||||
| J4 | 1/2 NPT الذكر | |||||||
| J5 | غيرها | |||||||
| الرمز | الاتصال الكهربائي | |||||||
| B1 | هيرشمان | |||||||
| B2 | مغلق PG7 | |||||||
| B3 | مخرج الكابلات المغلقة | |||||||
| B4 | غيرها | |||||||
| الرمز | نوع الضغط | |||||||
| د | الضغط التفاضلي | |||||||
| أسئلة وأجوبة |
ج: عادةً، أضعها في صناديق الورق المقوى
س2: ما هي شروط التجارة وشروط الدفع التي يمكنك قبولها؟
A: شروط التجارة: EXW، FOB، CFR، CIF لملاءمة شروط الدفع الخاصة بك: 100٪ T / T أو بطاقة الائتمان أو الباي بال مقدما قبل الشحن
س3: ماذا عن وقت التسليم؟
ج: بشكل عام ، النوع القياسي: 6-7 أيام عمل بعد تأكيد الطلب. النوع غير القياسي: 8-10 أيام عمل بعد تأكيد الطلب.
السؤال 4: ما هو مقدار الطلب الخاص بك؟
ج: ليس لدينا طلب MOQ ، قطعة واحدة لأغراض الاختبار في البداية مقبولة.
س5: كيف تضمنون جودة المنتج الجيدة؟
ج: لدينا نظام كامل لمراقبة الجودة، جميع منتجاتنا يتم فحصها بالكامل من قبل أقسام IQC وOQC قبل شحنها لعملائنا.
س6: كم مدة صلاحية عرضك؟
ج: عرضنا صالح لمدة 12 شهراً.
هل تقبلون العلامة التجارية الأولية؟
ج: نعم، يمكننا قبول العلامة التجارية OEM دون رسوم إضافية
س8: كم مدة ضمان منتجك؟
ج: استبدال لمدة 7 أيام وإصلاح لمدة 12 شهرًا مجانًا لمشكلة الجودة.
كيف تسليم البضائع؟
ج: يمكننا إرسال البضائع بواسطة DHL، TNT، UPS، SF، EMS للشحن المدفوع مسبقاً، ويمكنك أيضاً استخدام حسابك الخاص لجمع الشحن، فقط من أجل راحتك.
هل يمكنك أن تنتج وفقا للعينات؟
ج: نعم، يمكننا أن تنتج عن طريق عيناتك أو الرسومات الفنية. ج: 7 أيام استبدال و 12 شهرا إصلاح مجانا لمشكلة الجودة.
