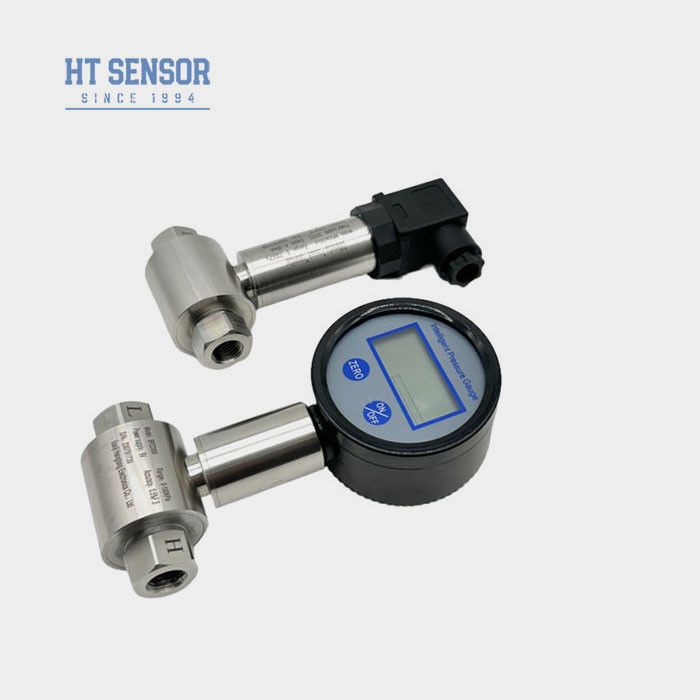

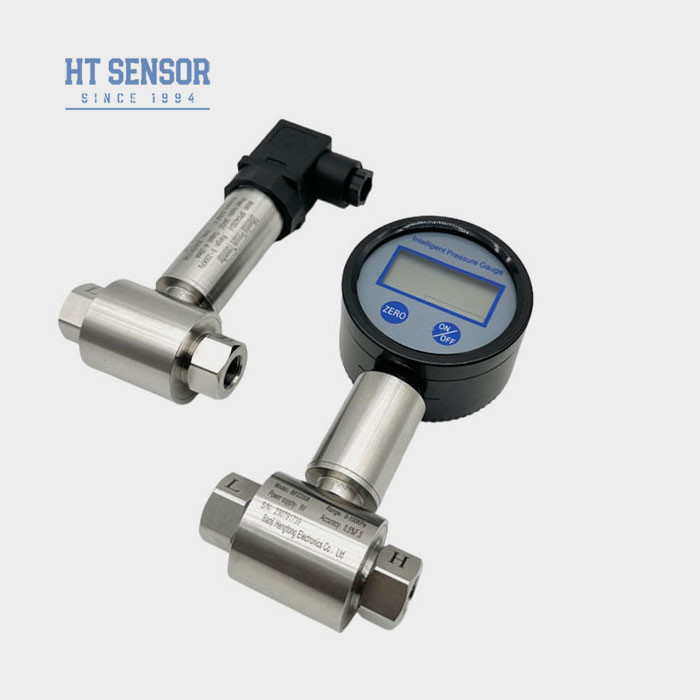

BP93420DII ناقل مستوى الضغط التفاضلي Dp مع شاشة LED
Product Details
| رقم الطراز: | BP93420D-III | نوع الضغط: | الضغط التفاضلي |
|---|---|---|---|
| حزمة النقل: | التعبئة القياسية للتصدير مع الكرتون | المواصفات: | 10kpa~2Mpa |
| الأصل: | الصين | الرمز السريع: | 9026201090 |
| القدرة على العرض: | 20000 قطعة / سنة | النوع: | فرق الضغط المرسل |
| وسط القياس: | سائل أو غاز | درجة الدقة: | 0.25 في المائة0.5٪ |
| نطاق الضغط: | 0-10kpa...~2MPa | تصنيف IP: | IP65 |
| التخصيص: | متاح -- طلب مخصص | ||
| إبراز |
مستويات الضغط التفاضلية من جهاز الإرسال RoH,BP93420DII جهاز إرسال Dp,ناقل RoHs Dp مع شاشة LED,BP93420DII Transmitter Dp,RoHs Transmitter Dp With LED Display |
||
Product Description
BP93420DII ناقل الضغط التفاضلي مع شاشة LED
جهاز نقل الضغط التفاضلي BP93420DII
إدخال جهاز نقل الضغط التفاضلي:
جهاز نقل الضغط التفاضلي BP93420DII يحتوي على اثنين من أجهزة استشعار السيليكون المنتشرة مثبتة على جانبي السائلسوف ينتج ضغوطاً مختلفة على الجانبين، مما يؤدي إلى تشوه صغير في بنية الترانزستور داخل المستشعر ، مما سيؤدي إلى تغيير في قيمة المقاومة داخل المستشعر ،ثم تنتج إشارة الكهرباء المقابلةوفقاً لإشارة إخراج جهاز استشعار ضغط التفاضل، يمكن حساب قيمة ضغط التفاضل للسيول بدقة.
خصائص المنتج:
1يحتوي جهاز الإرسال على تصميم هيكلي من الفولاذ المقاوم للصدأ، مما يجعله مضغوطاًوسهلة التثبيت
2يخضع للتعويض الحراري الصارم وفحص الشيخوخة ، مما يضمن أداء ثابت وموثوق به
3يمكن اختيار الواجهة الكهربائية كخيار توصيل أو توصيل مباشر.
التطبيقات:
1مناسبة لقياس ضغط التفاضل من الغازات أو السوائل المختلفة في خطوط أنابيب الصناعات مثل البترول والكيماويات والطاقة والهيدرولوجيا.
2تطبيق في العمليات الصناعية في الموقع مثل البترول والكيمياء والمعادن وتوليد الطاقة والهيدرولوجيا
3قياس الضغط في خطوط الأنابيب وغرف الأفران
| معايير الأداء | |
| نطاق القياس | 0-10KPa...~2MPa |
| نوع الضغط | الضغط التفاضلي |
| الحمل الزائد من جانب واحد | ≤3 مرات من النطاق المسمى |
| ضغط ثابت | الحد الأدنى للقيمة بين 5 أضعاف النطاق المسمى أو 7 MPa |
| الدقة @ 25oC | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| التكرار | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
| التهاب النفس | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
| الاستقرار على المدى الطويل | ± 0.5%F.S/year ((≤ 200KPa) ± 0.2%F.S/year ((> 200KPa) |
| الانجراف في درجة الحرارة الصفر | ± 0.01%FS/oC ((> 100KPa) ، ± 0.02%FS/oC (≤ 100Kpa) |
| تحرك درجة حرارة الفترة | ± 0.01%FS/oC ((> 100KPa) ، ± 0.02%FS/oC (≤ 100Kpa) |
| درجة حرارة التعويض | 0-50 درجة مئوية ((0-10KPa ، 0-20KPa) ، 0-70 درجة مئوية ، 10-70 درجة مئوية |
| درجة حرارة العمل | -30 درجة مئوية ~ 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية إلى 100 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | آمنة بطبيعتها وقوية ضد الانفجارات |
| تصنيف الحماية | IP65 |
| الوزن | ~ 0.45 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 أسلاك |
|
| 0/1 ~ 5 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC |
| نصائح الطلب |
2لضمان التشغيل الموثوق به ، يوصى بتركيب مجموعة من ثلاثة صمامات بين نقطة القياس والجهاز الإرسالي ،ضمان تطبيق ضغط بطيء ومتساوٍ على غرف الضغط الإيجابي والسلبي في جهاز الإرسال.
3أثناء التثبيت ، يُنصح بوضع واجهات الضغط في كلا الطرفين أفقيًا لتقليل تأثير موقع التثبيت على المنتج.
4لمتطلبات خاصة مثل الاهتزاز القوي، قوة الاصطدام الفوري، التداخل الكهرومغناطيسي القوي، أو تداخل الترددات الراديوية،يرجى إبلاغ شركتنا وتحديد هذه المتطلبات في النظام

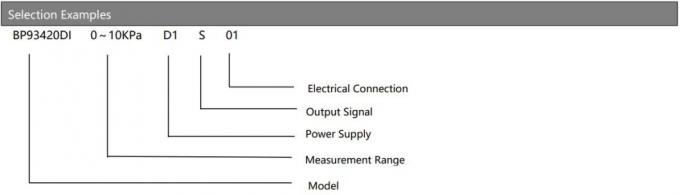

| دليل الطلب | ||||||||
| BP93420XX | ناقل الضغط | |||||||
| الرمز | المخطط البناء | |||||||
| DII | ناقل الضغط التفاضلي | |||||||
| نطاق القياس | 0-10KPa...~2MPa | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||

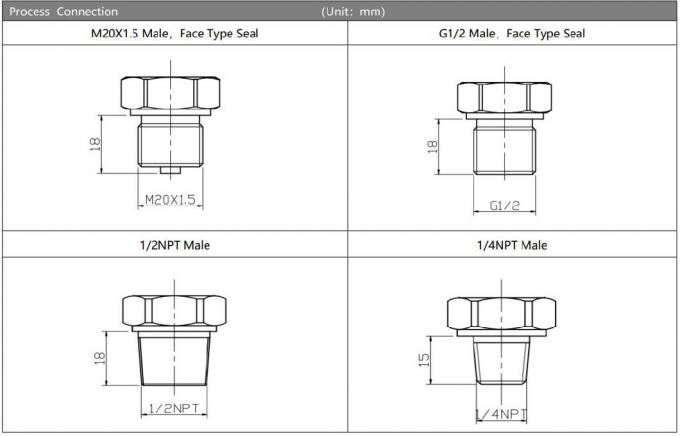

| الرمز | اتصال الضغط | |||||||
| J1 | M20 × 1.5 ذكر | |||||||
| J2 | G1/2 ذكر | |||||||
| J3 | G1/4 الذكور | |||||||
| J4 | 1/2 NPT الذكر | |||||||
| J5 | غيرها | |||||||

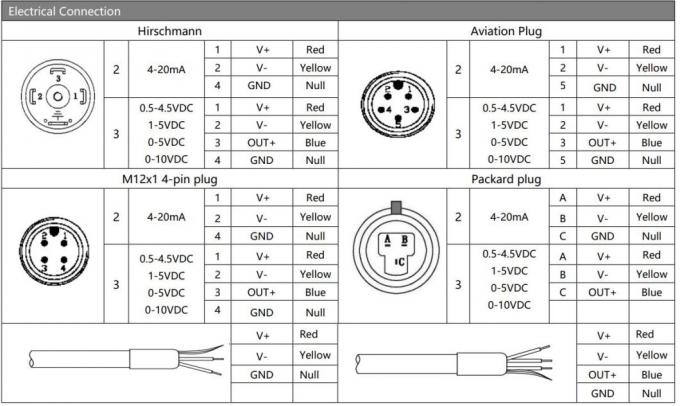

| الرمز | الاتصال الكهربائي | |||||||
| B1 | هيرشمان | |||||||
| B2 | مغلق PG7 | |||||||
| B3 | مخرج الكابلات المغلقة | |||||||
| B4 | غيرها | |||||||
| الرمز | نوع الضغط | |||||||
| د | الضغط التفاضلي | |||||||
| أسئلة وأجوبة |
1س: ما هي خصائص أجهزة إرسال أجهزة استشعار الضغط الخاصة بك؟
الجواب: دقة عالية، متانة، وأداء ممتاز. التخصيص متاح.
2س: هل يمكنني تخصيص مواصفات خاصة؟
ج: نعم، يمكن لمهندسيننا تخصيص المنتجات لتلبية الاحتياجات المحددة. نحن نقدم خدمة OEM و ODM
3س: ما هي قدرة الإنتاج الخاصة بك؟
أ: منشآتنا التصنيعية قادرة على إنتاج ما يصل إلى 30,000 جهاز إرسال لجهاز استشعار الضغط في الشهر، لذلك نحن قادرون تماما على تلبية احتياجات الطلبات على نطاق واسع.من المستحسن الاتصال بفريق المبيعات لدينا مسبقاً لضمان تسهيل الإنتاج وتخطيط التسليم.
4السؤال: ما هي فترة التسليم النموذجية؟
ج: 5~8 أيام عمل للنماذج القياسية. المنتجات المخصصة قد تختلف.
5السؤال: كيف يتم تسعير المنتجات؟ هل هناك أي خصومات؟
ج: أسعار تنافسية مع خصومات للطلبات السائبة أو الشركاء على المدى الطويل.
6س: ما هو ضمان منتجاتك؟ وخدمة ما بعد البيع؟
ج: وقت الضمان لدينا هو 24 شهرا بعد الشحن، وبعد البيع لدينا سوف تجيب مع أسئلتك في 24hrs، التعليمات عن بعد عن طريق شبكة الكمبيوتر هودائما متاحة.
