جهاز نقل الضغط التفاضلي OEM جهاز نقل ضغط التفاضل عالي الدقة المملوء بالزيت
Product Details
| رقم الطراز: | BP93420DII | درجة حرارة التخزين: | -40 ~ 100 درجة مئوية |
|---|---|---|---|
| نوع الضغط: | الضغط التفاضلي | درجة الحرارة التشغيل.: | -30 ~ 80 درجة |
| استقرار على المدى الطويل: | ±0.2%FS/السنة (> 200 كيلو باسكال) | حزمة النقل: | التعبئة القياسية للتصدير مع الكرتون |
| الأصل: | الصين | الرمز السريع: | 9026201090 |
| القدرة على العرض: | 20000 قطعة / سنة | وسط القياس: | غاز أو سائل |
| درجة الدقة: | 0.25 في المائة0.5٪ | تصنيف IP: | IP65 |
| إبراز |
جهاز نقل الضغط التفاضلي OEM,ناقل ضغط متباين مليء بالزيت 2MPa,ناقل الضغط التفاضلي 2MPa دقة عالية,2MPa Oil Filled Diff Pressure Transmitter,2MPa Differential Pressure Transmitter High Precision |
||
Product Description
دقة عالية 0 ~ 2MPA ناقل ضغط التفاضل المملوء بالزيت

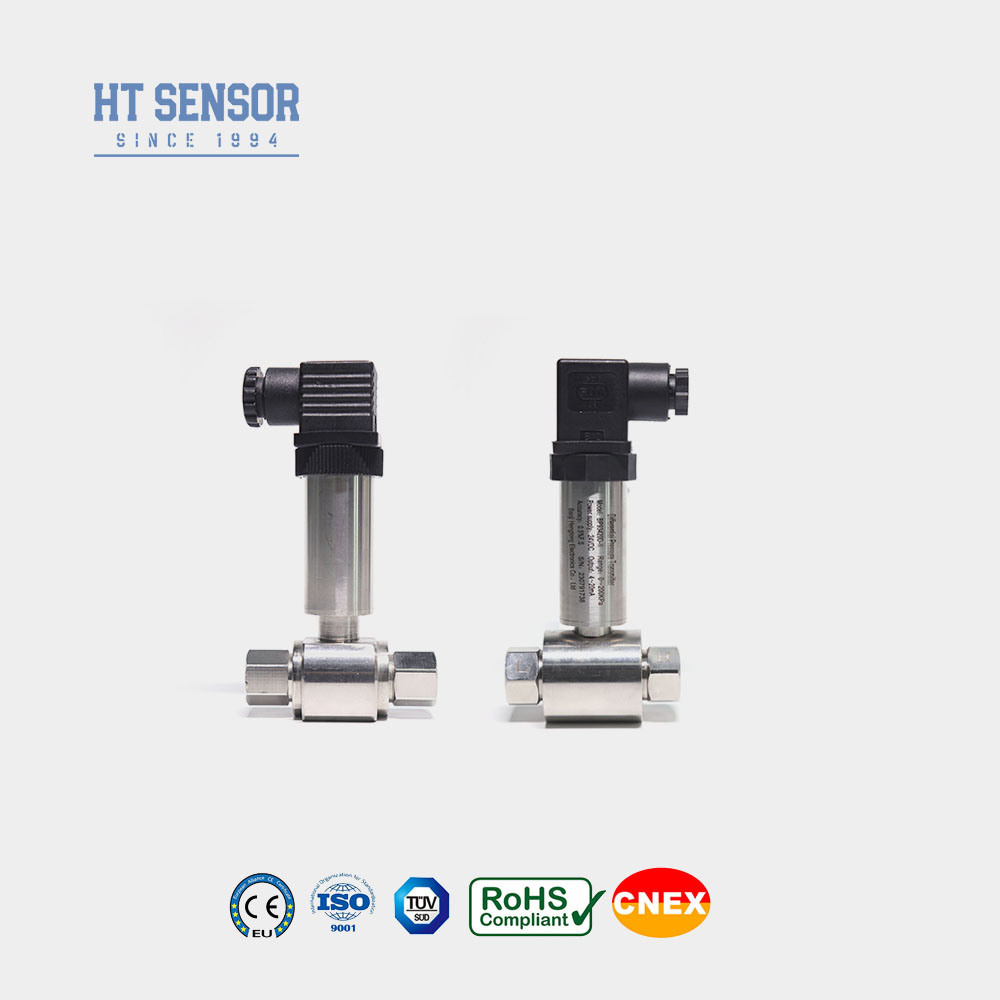

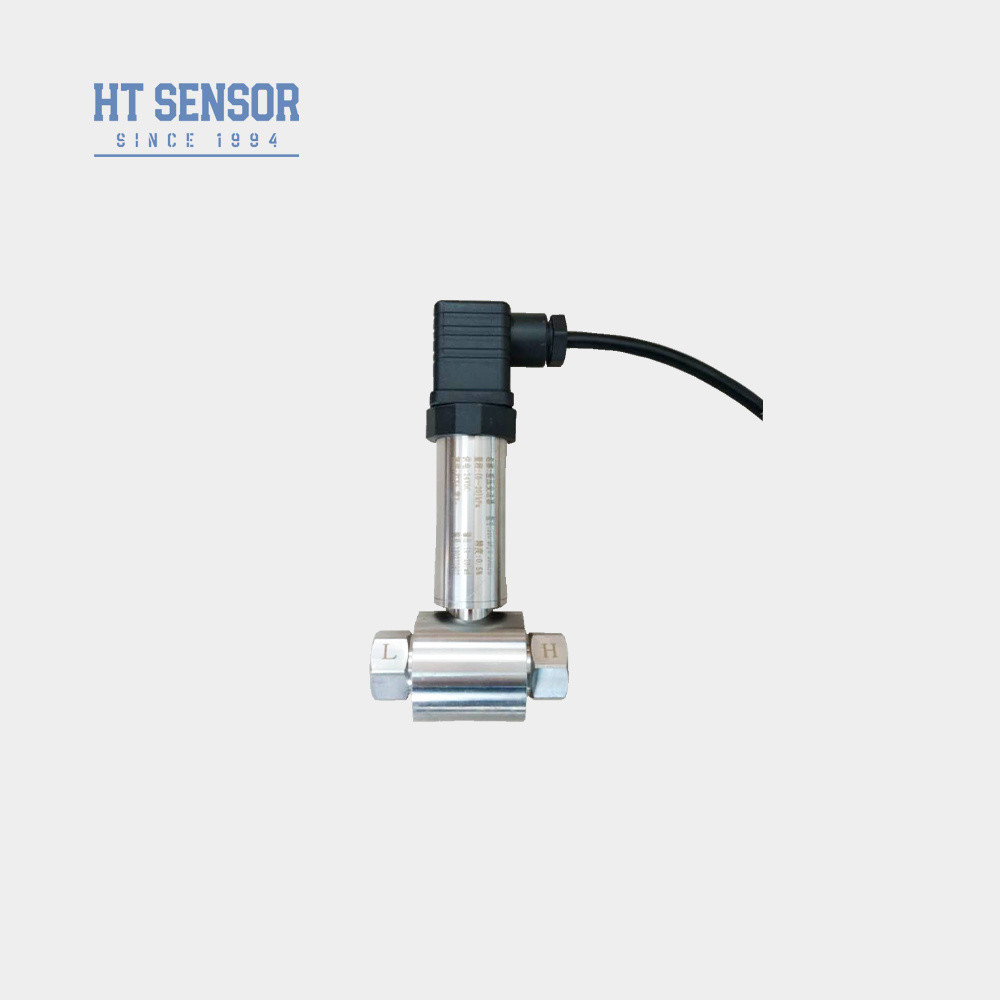

جهاز نقل الضغط التفاضلي BP93420DII
إدخال جهاز نقل الضغط التفاضلي:
جهاز إرسال الضغط التفاضلي BP93420DII يستخدم جهاز استشعار للسيليكون المنتشر.عندما يؤثر الضغط التفاضلي لوسط القياس على الحجابات المموجة في كلا الطرفين من جهاز الاستشعار، تظهر إشارة الإخراج من جسر Wheatstone على رقاقة المستشعر علاقة خطية جيدة مع الضغط التفاضلي ، مما يتيح قياس دقيق للضغط التفاضلي.وهي مناسبة لقياسات مختلفة لضغط الفرق بين الغاز والسائل في الصناعات مثل البترولالكيمياء والطاقة والهيدرولوجيا لتطبيقات خطوط الأنابيب.خصائص المنتج:
1دقة عالية: جهاز نقل ضغط التفاضل يستخدم تكنولوجيا مستشعر السيليكون المنتشر لتوفير نتائج قياس ضغط التفاضل عالية الدقة.مناسبة للتطبيقات ذات متطلبات الضغط التفاضلي العالية.
2نطاق قياس واسع:يمكن تكييف جهاز نقل الضغط التفاضلي لمجموعة ضغط تفاضلية كبيرة ويمكن قياس قيم ضغط تفاضلي صغيرة أو كبيرة لتلبية احتياجات التطبيقات المختلفة.
3مقاومة قوية للتآكل: جهاز نقل الضغط التفاضلي من السيليكون المنتشر الصلب مصنوع من مواد مقاومة للتآكل.والتي يمكن أن تتكيف مع قياس مختلف الوسائط التآكلية ولها مقاومة قوية للتآكل.
4القدرة القوية على مكافحة التداخل: جهاز الإرسال لديه قدرة جيدة على مكافحة التداخل ، ويمكن أن يعمل بشكل مستقر في البيئات الصناعية المعقدة ، ويقيس بدقة الضغط التفاضلي.
5القدرة على التكيف مع درجات الحرارة العالية: يمكن أن يتكيف ناقل الضغط التفاضلي السيليكوني المتناثر مع البيئة عالية درجة الحرارة ، لديه أداء مقاومة درجة الحرارة العالية ،مناسبة لقياس ضغط التفاضل في الدرجات الحرارية العالية.
الاستجابة السريعة: يمتلك جهاز الإرسال خصائص الاستجابة السريعة ويمكنه مراقبة وتعليق تغيرات ضغط التفاضل في الوقت الحقيقي.
6سهولة الصيانة: عادة ما يكون لجهاز نقل الضغط التفاضلي من السيليكون المنتشر البيزوريسيفي بنية بسيطة وتصميم سهل الصيانة.تقليل تكلفة وتكلفة الصيانة والصيانة.
7خيارات إشارة خروجي متعددة: يمكن أن يوفر جهاز الإرسال مجموعة متنوعة من خيارات إشارة الخروج ، مثل 4-20mA ، 0-5V ، إلخ ، للتكيف مع متطلبات نظام التحكم المختلفة.
8- موثوقية عالية: ناقلات الضغط التفاضلية السيليكونية المنتشرة المضادة للضغط لديها درجة عالية من الموثوقية والاستقرار ، ويمكن أن تعمل بشكل مستقر لفترة طويلة ،تقليل تواتر الصيانة والاستبدال.
التطبيقات:
1مناسبة لقياس ضغط التفاضل من الغازات أو السوائل المختلفة في خطوط أنابيب الصناعات مثل البترول والكيماويات والطاقة والهيدرولوجيا.
2تطبيق في العمليات الصناعية في الموقع مثل البترول والكيمياء والمعادن وتوليد الطاقة والهيدرولوجيا
3قياس الضغط في خطوط الأنابيب وغرف الأفران
| معايير الأداء | |
| نطاق القياس | 0-10KPa...~2MPa |
| نوع الضغط | الضغط التفاضلي |
| الحمل الزائد من جانب واحد | ≤3 مرات من النطاق المسمى |
| ضغط ثابت | الحد الأدنى للقيمة بين 5 أضعاف النطاق المسمى أو 7 MPa |
| الدقة @ 25oC | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| التكرار | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
| التهاب النفس | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
| الاستقرار على المدى الطويل | ± 0.5%F.S/year ((≤ 200KPa) ± 0.2%F.S/year ((> 200KPa) |
| الانجراف في درجة الحرارة الصفر | ± 0.01%FS/oC ((> 100KPa) ، ± 0.02%FS/oC (≤ 100Kpa) |
| تحرك درجة حرارة الفترة | ± 0.01%FS/oC ((> 100KPa) ، ± 0.02%FS/oC (≤ 100Kpa) |
| درجة حرارة التعويض | 0-50 درجة مئوية ((0-10KPa ، 0-20KPa) ، 0-70 درجة مئوية ، 10-70 درجة مئوية |
| درجة حرارة العمل | -30 درجة مئوية ~ 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية إلى 100 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | آمنة بطبيعتها وقوية ضد الانفجارات |
| تصنيف الحماية | IP65 |
| الوزن | ~ 0.45 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 أسلاك |
|
| 0/1 ~ 5 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC |
| نصائح الطلب |
2لضمان التشغيل الموثوق به ، يوصى بتركيب مجموعة من ثلاثة صمامات بين نقطة القياس والجهاز الإرسالي ،ضمان تطبيق ضغط بطيء ومتساوٍ على غرف الضغط الإيجابي والسلبي في جهاز الإرسال.
3أثناء التثبيت ، يُنصح بوضع واجهات الضغط في كلا الطرفين أفقيًا لتقليل تأثير موقع التثبيت على المنتج.
4لمتطلبات خاصة مثل الاهتزاز القوي، قوة الاصطدام الفوري، التداخل الكهرومغناطيسي القوي، أو تداخل الترددات الراديوية،يرجى إبلاغ شركتنا وتحديد هذه المتطلبات في النظام

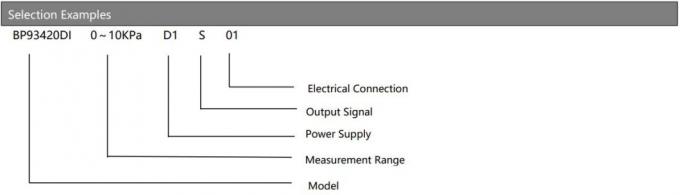

| دليل الطلب | ||||||||
| BP93420XX | ناقل الضغط | |||||||
| الرمز | المخطط البناء | |||||||
| DII | ناقل الضغط التفاضلي | |||||||
| نطاق القياس | 0-10KPa... ~ 2MPa | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||

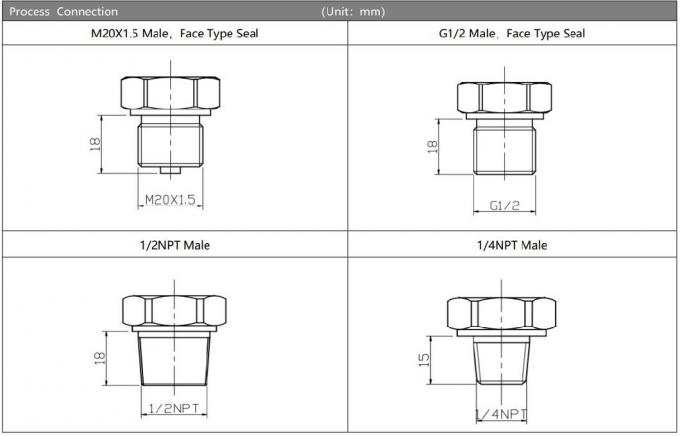

| الرمز | اتصال الضغط | |||||||
| J1 | M20 × 1.5 ذكر | |||||||
| J2 | G1/2 ذكر | |||||||
| J3 | G1/4 الذكور | |||||||
| J4 | 1/2 NPT الذكر | |||||||
| J5 | غيرها | |||||||

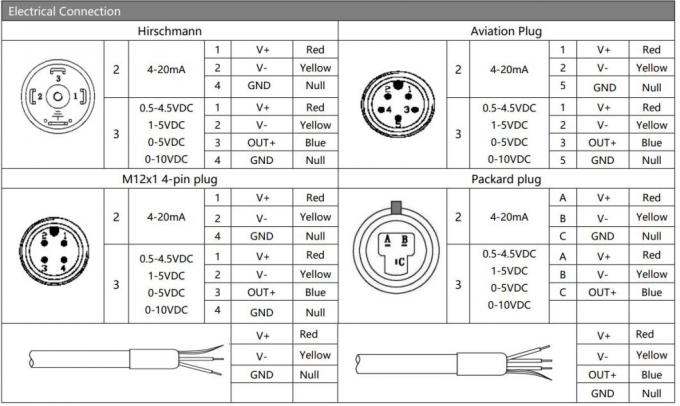

| الرمز | الاتصال الكهربائي | |||||||
| B1 | هيرشمان | |||||||
| B2 | مغلق PG7 | |||||||
| B3 | مخرج الكابلات المغلقة | |||||||
| B4 | غيرها | |||||||
| الرمز | نوع الضغط | |||||||
| د | الضغط التفاضلي | |||||||
الأسئلة الشائعة:
1س: ما هي خصائص أجهزة إرسال أجهزة استشعار الضغط الخاصة بك؟
الجواب: دقة عالية، متانة، وأداء ممتاز. التخصيص متاح.
2س: هل يمكنني تخصيص مواصفات خاصة؟
ج: نعم، يمكن لمهندسيننا تخصيص المنتجات لتلبية الاحتياجات المحددة. نحن نقدم خدمة OEM و ODM
3س: ما هي قدرة الإنتاج الخاصة بك؟
أ: منشآتنا التصنيعية قادرة على إنتاج ما يصل إلى 30,000 جهاز إرسال لجهاز استشعار الضغط في الشهر، لذلك نحن قادرون تماما على تلبية احتياجات الطلبات على نطاق واسع.من المستحسن الاتصال بفريق المبيعات لدينا مسبقاً لضمان تسهيل الإنتاج وتخطيط التسليم.
4السؤال: ما هي فترة التسليم النموذجية؟
ج: 5~8 أيام عمل للنماذج القياسية. المنتجات المخصصة قد تختلف.
5السؤال: كيف يتم تسعير المنتجات؟ هل هناك أي خصومات؟
ج: أسعار تنافسية مع خصومات للطلبات السائبة أو الشركاء على المدى الطويل.
6س: ما هو ضمان منتجاتك؟ وخدمة ما بعد البيع؟
ج: وقت الضمان لدينا هو 24 شهرا بعد الشحن، وبعد البيع لدينا سوف تجيب مع أسئلتك في 24hrs، التعليمات عن بعد عن طريق شبكة الكمبيوتر هودائما متاحة.
