| مكان المنشأ: | باوجى، الصين |
|---|---|
| اسم العلامة التجارية: | HT SENSOR |
| إصدار الشهادات: | CE,RoHs,ISO9001 |
| رقم الموديل: | BH93420-I |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | negotiable |
| تفاصيل التغليف: | حزمة التصدير القياسية |
| وقت التسليم: | 5-8 أيام عمل |
| شروط الدفع: | ويسترن يونيون ، L / C ، T / T |
| القدرة على العرض: | 5000 قطعة / شهر |
| النموذج رقم: | BH93420-I | شكل الإخراج: | 4-20mA علبة مع HART |
|---|---|---|---|
| تصنيف الملكية الفكرية: | IP68 | النطاق: | 0-1m---200m |
| الدقة: | 0.25% ～ 0.5% | مادة الحجاب الحاجز: | 316L الفولاذ المقاوم للصدأ |
| الوزن الصافي: | 0.25 كيلو بدون كابل | الأصل: | شان شي الصين |
| عملية الإنتاج: | جهاز إرسال مستوى السائل من السيليكون المنتشر | نوع المسبار: | نوع المسبار |
| إبراز: | 4جهاز إرسال مستوى السائل بقوة 5 فولت,ناقل مستوى السائل 4-20mA,4-20mA ناقل مستوى خزان المياه,Liquid Level Transmitter 4-20mA,4-20mA Water Tank Level Transmitter |
||
بهـ93420أناWأتر مستوىجهاز استشعار
إدخال جهاز إرسال مستوى السائل

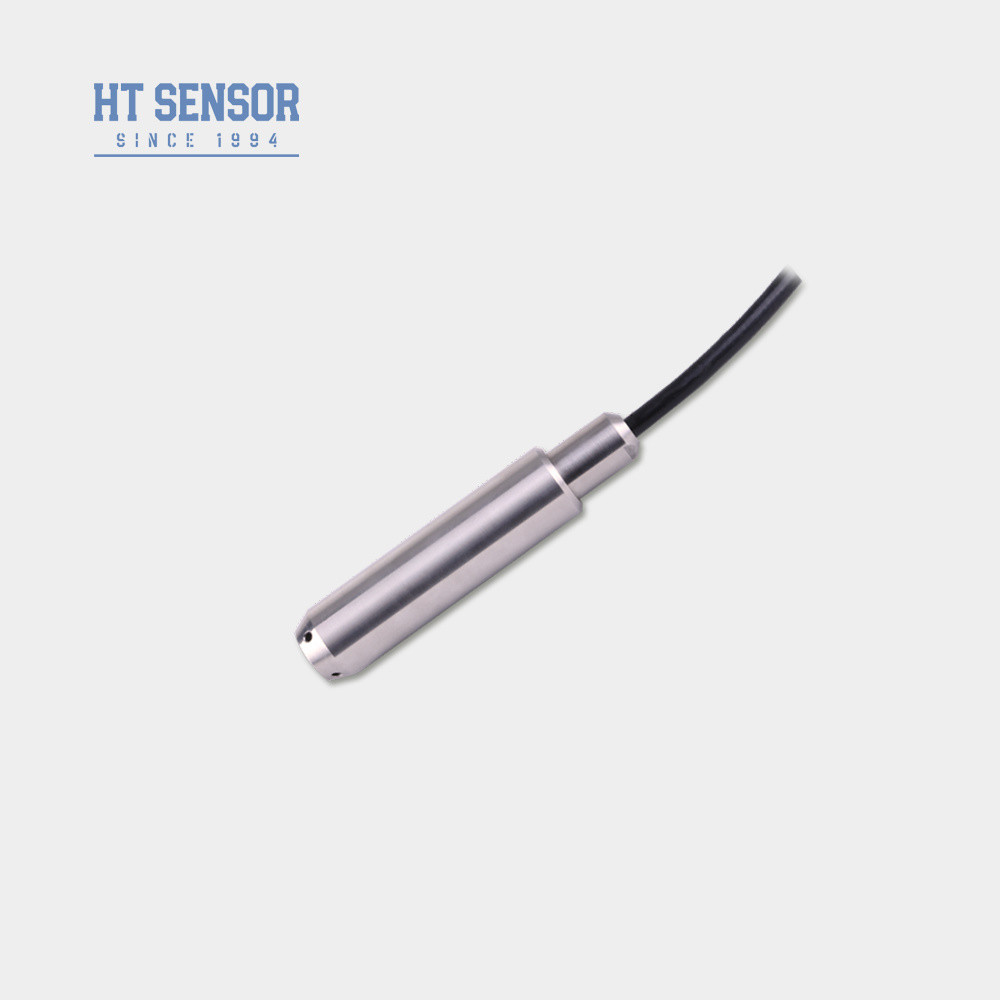

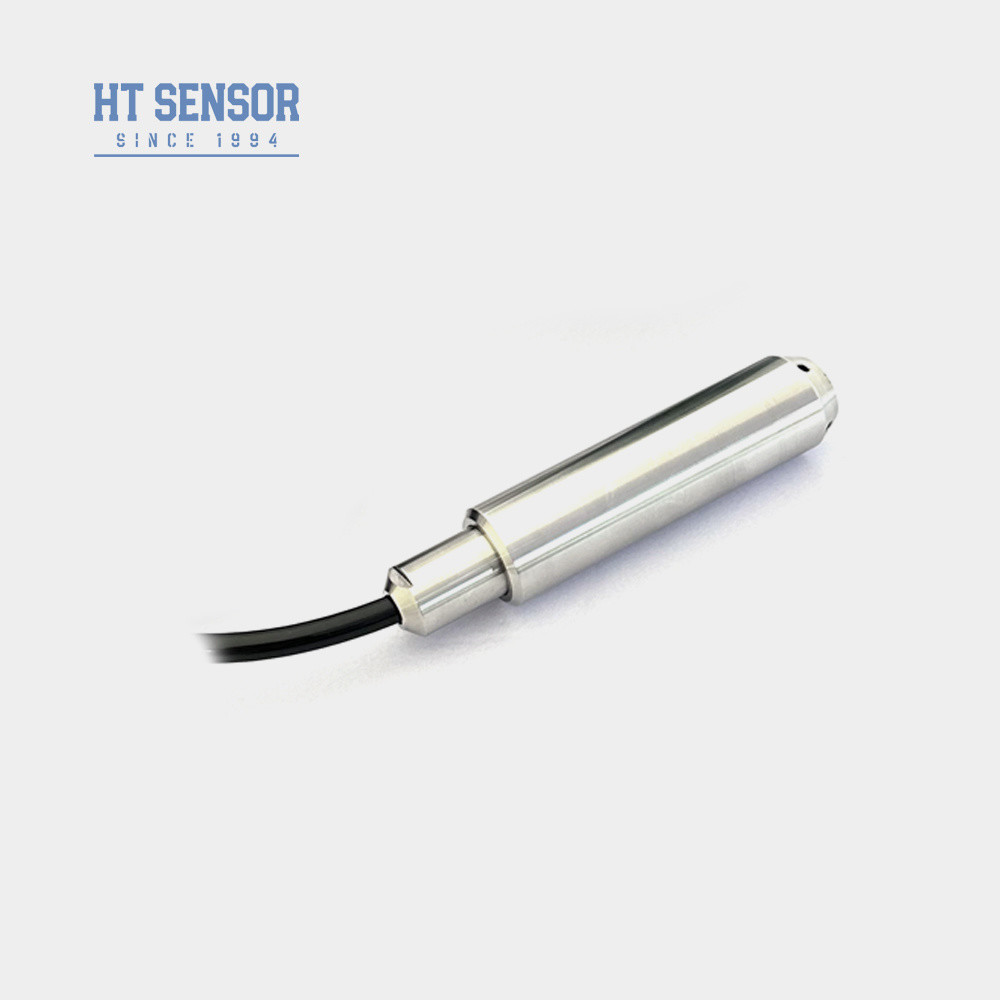

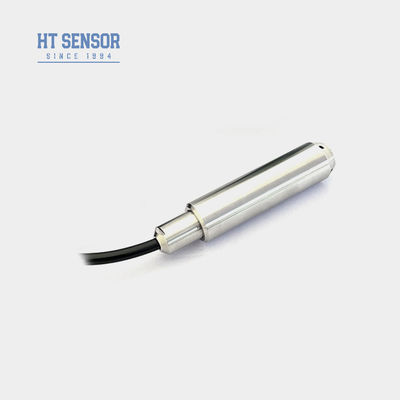

جهاز استشعار مستوى السائل من نوع BH93420-I الجزء السائل من الحجاب المموج من الفولاذ المقاوم للصدأ 316L.ناقل مستوى السائل هو امتداد وتطوير تكنولوجيا ناقل الضغط، وفقا لمبدأ العلاقة الخطية بين الضغط الناتج عن السائل ذو الجاذبية المختلفة على ارتفاعات مختلفة،لتحقيق القياس الدقيق ونقل الحجم، ارتفاع السائل ووزن الماء والزيت والمعجون.
| معايير الأداء من جهاز إرسال مستوى السائل | |
|---|---|
| نطاق القياس | 0~10m... 400m |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 2X النطاق المسموح به |
| الدقة @ 25oC | ± 0.25% (عادة) ± 0.5% (أكثر) |
| التكرار | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
| التهاب النفس | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
| الاستقرار على المدى الطويل | ± 0.2% F.S/year (ماكس.) |
| الانجراف في درجة الحرارة الصفر | ± 0.01%FS/oC ((> 100KPa) ، ± 0.02%FS/oC (≤ 100Kpa) |
| تحرك درجة حرارة الفترة | ± 0.01%FS/oC ((> 100KPa) ، ± 0.02%FS/oC (≤ 100Kpa) |
| درجة حرارة التعويض | 0-50 درجة مئوية (0-1m. 0-2m ); 0-70oC |
| درجة حرارة العمل | -20~80 درجة مئوية |
| درجة حرارة التخزين | -30~100 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 1Cr18Ni9Ti |
| مادة الحجاب الحاجز | 316L الفولاذ المقاوم للصدأ |
| مقاومة العزل | >= 100MΩ@100VDC |
| تصنيف مقاومة للانفجار | EXIALCT6 |
| تصنيف الحماية | IP67، IP68 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~ 0.3 كجم (بدون كابل) |
| مواد الكابلات | البولي إيثيلين، البولي يوريثان |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4~ 20mA | 12~ 30VDC | 2/3/4 سلك |
| 0~10/20mA | 3 أسلاك |
|
| 0/15 فولت | ||
| 0/1~ 10 فولت | ||
| 0.5~ 4.5 فولت | 5VDC | |
| بروتوكول الاتصال RS485 | 3.6~ 30 فولت / بطارية | 4 أسلاك |
| نصائح الطلب |
1في اختيار، يرجى التأكد من أن الوسط الذي تم اختباره متوافق مع أجزاء المنتج التي تتلامس معه.
2إذا كان من الضروري قياس ارتفاع السائل، يرجى تقديم كثافة الوسط المقاس.
3. بالنسبة للتداخل الكهرومغناطيسي أو الراديوي القوي، يرجى تقديم معلومات مفصلة إلى شركتنا وإشارة ذلك في النظام.
4لضمان التشغيل الموثوق به للمنتج ، ينصحك بتثبيت أجهزة حماية من البرق في الموقع والتأكد من أن المنتج وإمدادات الطاقة موثوق بها.
| النظام الدليل | ||||||||

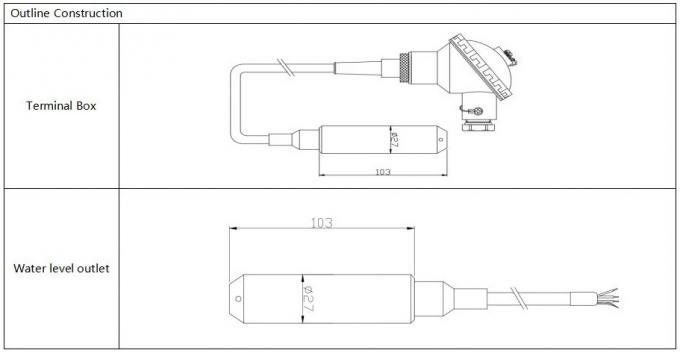

| BH93420 | الرمز | المخطط البناء | ||||||
| أنا | ناقل الضغط | |||||||
| نطاق القياس | 0~10m... 400m | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | S8 | RS485 | |||||
| الرمز | نوع الضغط | |||||||
| G | ضغط القياس | |||||||
| أ | الضغط المطلق | |||||||
| S | ضغط مرجعية مغلقة | |||||||
| الرمز | المواد | |||||||
| 01 | 304 الفولاذ المقاوم للصدأ | |||||||
| 02 | 316L الفولاذ المقاوم للصدأ | |||||||
| الرمز | مواد الكابلات | |||||||
| C1 | PE | |||||||
| C2 | الـ PU | |||||||
الأسئلة الشائعة:
1س: ما هي خصائص أجهزة إرسال أجهزة استشعار الضغط الخاصة بك؟
الجواب: دقة عالية، متانة، وأداء ممتاز. التخصيص متاح.
2س: هل يمكنني تخصيص مواصفات خاصة؟
ج: نعم، يمكن لمهندسيننا تخصيص المنتجات لتلبية الاحتياجات المحددة. نحن نقدم خدمة OEM و ODM.
3س: ما هي قدرة الإنتاج الخاصة بك؟
أ: منشآتنا التصنيعية قادرة على إنتاج ما يصل إلى 30,000 جهاز إرسال لجهاز استشعار الضغط في الشهر، لذلك نحن قادرون تماما على تلبية احتياجات الطلبات على نطاق واسع.من المستحسن الاتصال بفريق المبيعات لدينا مسبقاً لضمان تسهيل الإنتاج وتخطيط التسليم.
4السؤال: ما هي فترة التسليم النموذجية؟
ج: 5~8 أيام عمل للنماذج القياسية. المنتجات المخصصة قد تختلف.
5س: كيف تسعير المنتجات؟ هل هناك أي خصومات؟
ج: أسعار تنافسية مع خصومات للطلبات السائبة أو الشركاء على المدى الطويل.
6س: ما هو ضمان منتجاتك؟ وخدمة ما بعد البيع؟
ج: زمنا الضمان هو 24 شهرا بعد الشحن، وبعد البيع لدينا سوف تجيب مع أسئلتك في 24hrs، التعليمات عن بعد عن طريق شبكة الكمبيوتر متاحة دائما.
