مكان المنشأ: | باوجى، الصين |
---|---|
اسم العلامة التجارية: | HT sensor |
إصدار الشهادات: | CE,RoHs,ISO9001 |
رقم الموديل: | BH93420-IT |
الحد الأدنى لكمية: | 1 |
الأسعار: | negotiable |
تفاصيل التغليف: | حزمة التصدير القياسية |
وقت التسليم: | 5-8 أيام عمل |
شروط الدفع: | ويسترن يونيون ، L / C ، T / T |
القدرة على العرض: | 5000 قطعة / شهر |
رقم الطراز: | BH93420-IT | مخصصة: | مخصصة |
---|---|---|---|
مادة الحجاب الحاجز: | 316L الفولاذ المقاوم للصدأ | الوزن الصافي: | 0.3 كجم |
العلامة التجارية: | مستشعر HT | الأصل: | شان شي |
الرمز السريع: | 90261000 | القدرة على العرض: | 2000 قطعة / شهر |
النوع: | النوع المقاوم للسيليكون | تصميم الهيكل: | نوع موضوع |
نطاق الضغط: | ضغط مقياس، الضغط المطلق | نوع العرض: | جهاز العرض |
درجة الدقة: | 0.25 في المائة0.5٪ | تصنيف IP: | IP68 |
التخصيص: | متاح -- طلب مخصص | ||
إبراز: | جهاز إرسال مستوى المياه من سلسلة Bh93420-It,ناقل مستوى المياه 4-20ma,جهاز استشعار مستوى خزان النفط 4-20ma مع خيط,Water Level Transmitter 4-20ma,4-20ma Oil Tank Level Sensor With Thread |

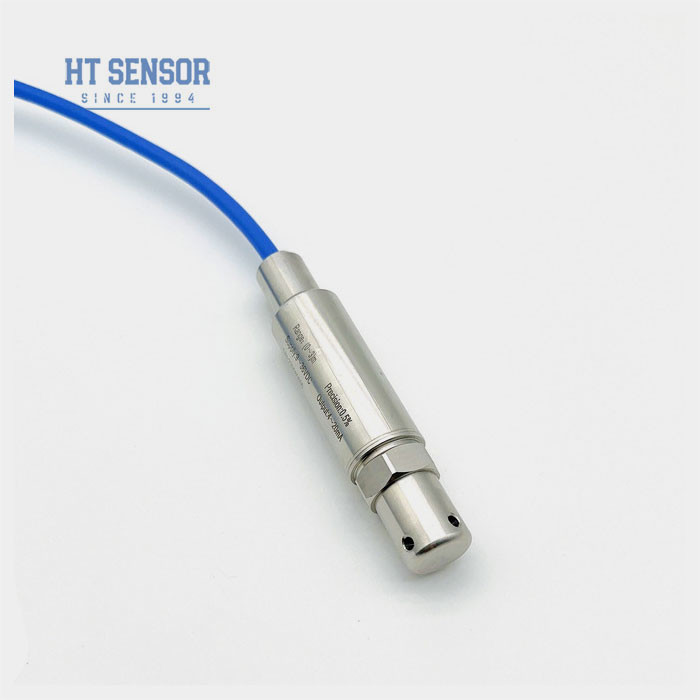

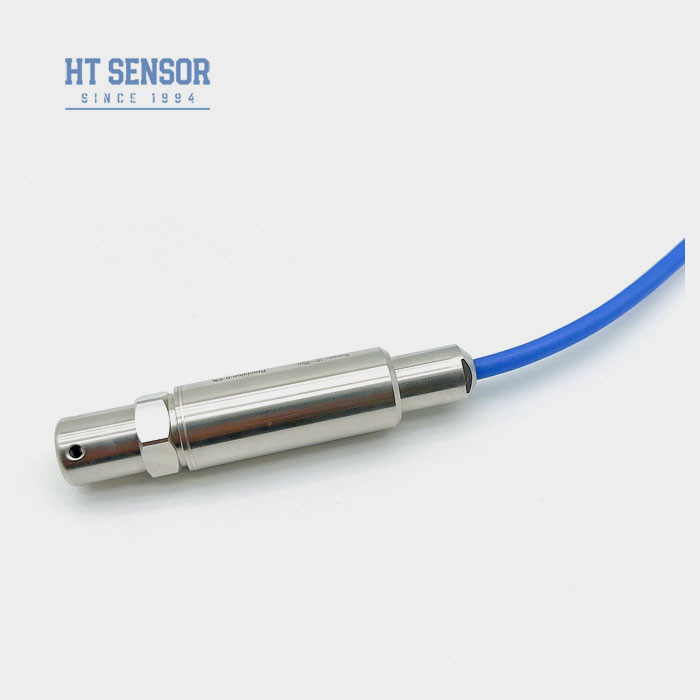

بهـ93420-IT الماء (ل)إيفيلTمُرسِلُ الفدية
مقدمة:
BH93420-ITمن الفولاذ المقاوم للصدأ السيليكون المشتت مستوى المياه جهاز نقل مستوى المياهيستخدم سلسلة HT عالية الدقةPiezoresistive جهاز استشعار الضغط من السيليكون المنتشر. يحتوي على غطاء من الفولاذ المقاوم للصدأ مصفح بالكامل ، ومجهز بتصميم رأس هكساجونال ودليل المياه ، ويستخدم تقنية الختم الوقائي للماء.هذا التصميم يمكنه من تلبية متطلبات تثبيت العملاء المختلفة والتكيف مع سيناريوهات تطبيق مختلفة.
خصائص المنتج:
معايير الأداء: | |
نطاق القياس | 0~10m...400mH2O |
نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
الحمل الزائد | ≤ 2X النطاق المسموح به |
الدقة @ 25oC | ± 0.25% (عادة) ± 0.5% (أكثر) |
التكرار | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
التهاب النفس | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
الاستقرار على المدى الطويل | ± 0.2% F.S/year (ماكس.) |
الانجراف في درجة الحرارة الصفر | ± 0.01%FS/oC ((> 100KPa) ، ± 0.02%FS/oC (≤ 100Kpa) |
تحرك درجة حرارة الفترة | ± 0.01%FS/oC ((> 100KPa) ، ± 0.02%FS/oC (≤ 100Kpa) |
درجة حرارة التعويض | 0-50 درجة مئوية (0-1 متر) . 0-2m 0-70 درجة مئوية |
درجة حرارة العمل | -20~80 درجة مئوية |
درجة حرارة التخزين | -30~100 درجة مئوية |
اهتزاز | 10g،55Hz ~ 2kHz |
الصدمة | 100 غرام |
مواد السكن | 1Cr18Ni9Ti,316L الفولاذ المقاوم للصدأ |
مادة الحجاب الحاجز | 316L الفولاذ المقاوم للصدأ |
مقاومة العزل | >= 100MΩ@100VDC |
تصنيف مقاومة للانفجار | EXIALCT6 |
تصنيف الحماية | IP67، IP68 |
مهرجان الحلقة | مطاط الفلور |
الوزن | ~ 0.3 كجم (بدون الكابل) |
مواد الكابلات | البولي إيثيلين، البولي يوريثان |
إشارة الخروج | فولتاج التغذية | نوع الإخراج |
4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
0 ~ 10 / 20mA | 3 سلك |
|
0/1 ~ 5 فولت | ||
0/1~10 فولت | ||
0.5 إلى 4.5 فولت | 5VDC |
الخطوط العريضة البناء:
|
الاتصال الكهربائي: |
أمثلة اختيار:
|
نصائح الطلب: |
النظام الدليل:
|
||||||||
BH93420 | الرمز | المخطط البناء | ||||||
إيه تي | ناقل الضغط | |||||||
نطاق القياس | 0~10m...400mH2O | |||||||
الرمز | إمدادات الطاقة | |||||||
D1 | 24VDC | |||||||
D2 | 5VDC | |||||||
D3 | غيرها | |||||||
الرمز | إشارة الخروج | |||||||
S1 | 4~20mADC | S5 | 0~20mADC | |||||
S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
S4 | 0~10mADC | S8 | RS485 | |||||
الرمز | نوع الضغط | |||||||
G | ضغط القياس | |||||||
أ | الضغط المطلق | |||||||
S | ضغط مرجعية مغلقة | |||||||
الرمز | المواد | |||||||
01 | 304 الفولاذ المقاوم للصدأ | |||||||
02 | 316L الفولاذ المقاوم للصدأ | |||||||
الرمز | مواد الكابلات | |||||||
C1 | الـ PU | |||||||
C2 | PTFE |
