مكان المنشأ: | باوجى، الصين |
---|---|
اسم العلامة التجارية: | HT SENSOR |
إصدار الشهادات: | CE,RoHs,ISO9001 |
رقم الموديل: | BHZ93420-III |
الحد الأدنى لكمية: | 1 |
الأسعار: | negotiable |
تفاصيل التغليف: | حزمة التصدير القياسية |
وقت التسليم: | 5-8 أيام عمل |
شروط الدفع: | ويسترن يونيون ، L / C ، T / T |
القدرة على العرض: | 5000 قطعة / شهر |
التصميم: | تقبل حسب الطلب | كابل: | بي، بو، بتف |
---|---|---|---|
دقة: | 0.25%، 0.3%، 0.5% | مادة الحجاب الحاجز: | 316L الفولاذ المقاوم للصدأ |
الوزن الصافي: | 1.6 كجم | العلامة التجارية: | مستشعر HT |
الأصل: | شان شي | الرمز السريع: | 90261000 |
النوع: | النوع المقاوم للسيليكون | نطاق الضغط: | 0-1m-400 H2O |
نوع العرض: | قاد | درجة الدقة: | 0.1%0.25٪ |
تصنيف IP: | IP68 | ||
إبراز: | جهاز إرسال مستوى السائل BHZ93420-III,جهاز استشعار مستوى السائل ناقل 0.1% دقة,جهاز استشعار مستوى المياه RoHs 4 20ma,Liquid Level Sensor Transmitter 0.1% Accuracy,RoHs Water Level Sensor 4 20ma |

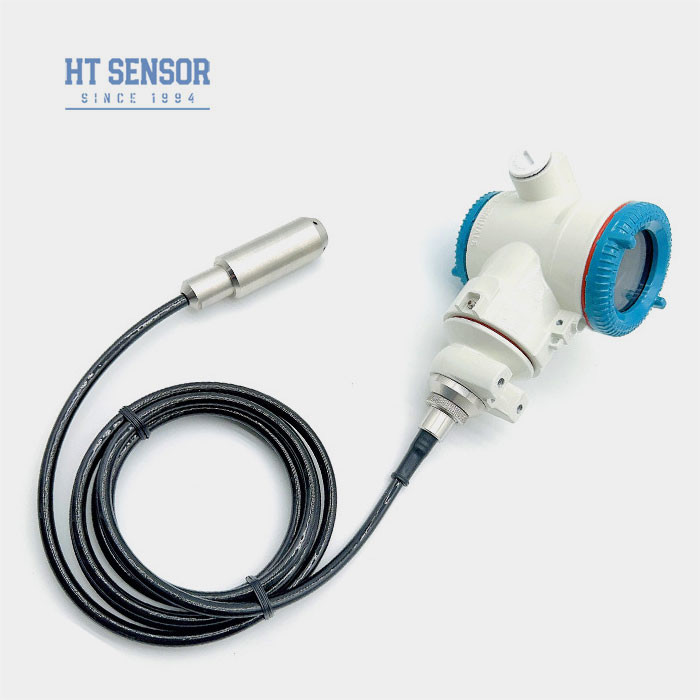

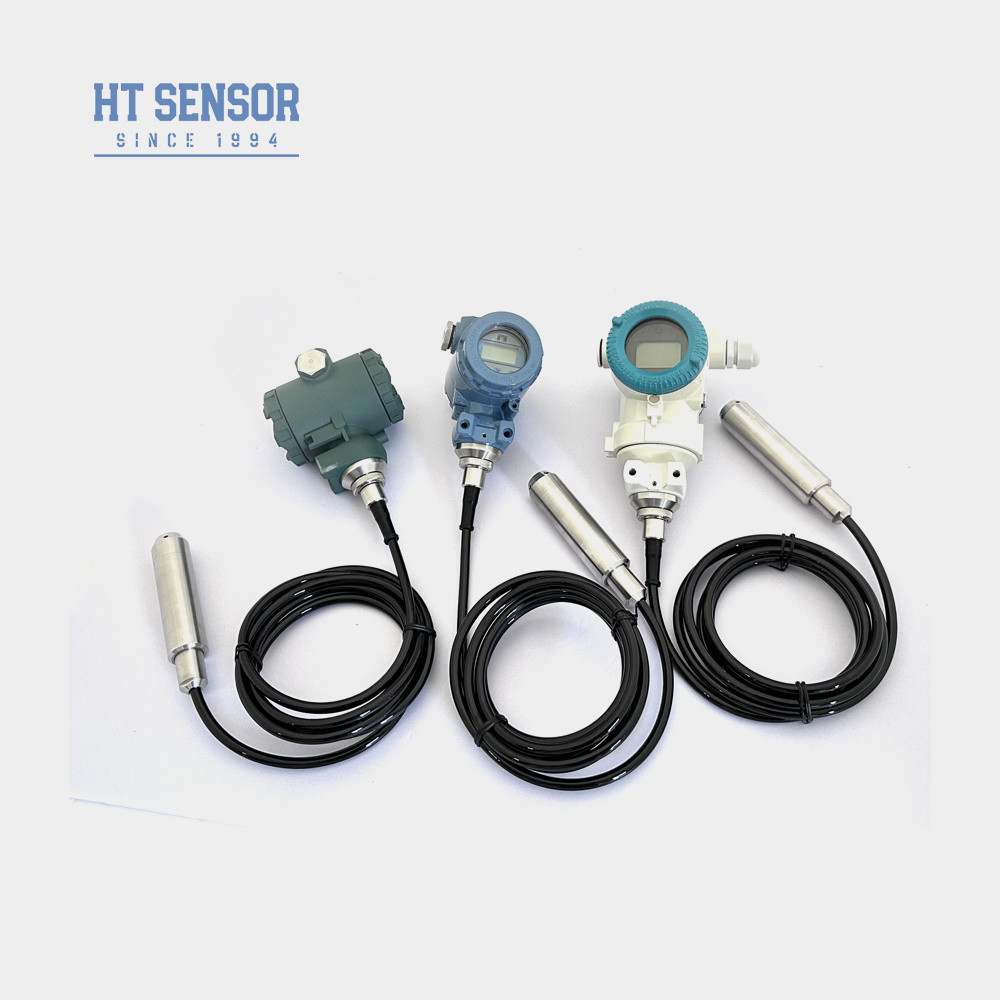

بهـZ93420III السائل الذكي المستوىTمُرسِلُ الفدية
مقدمة:
BHZ93420-III إدخال نوع جهاز إرسال مستوى السائل الذكي مجهزة بدقة عالية جهاز استشعار ضغط من السيليكون مثل عنصر قياس الإشارة. إنه يقيس الضغط الثابت، الذي يتناسب مباشرة مع مستوى السائل.يستخدم جهاز الإرسال بروتوكول الاتصال HART لتحقيق نقل الإشارة الرقمية والاتصالات الثنائية الاتجاه
جهاز إرسال مستوى السائل الذكي لديه وظيفة معالجة بيانات وتحليلها ، والتي يمكن أن تعالج وتحسب وتحليل بيانات مستوى السائل. على سبيل المثال ، تحليل اتجاه مستوى السائل ،إعدادات الإنذار واكتشاف الشذوذ يمكن القيام به
خصائص المنتج:
معايير الأداء:
نطاق القياس | 0~1m...400mH2O |
نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
الحمل الزائد | ≤ 2X النطاق المسموح به |
الدقة @ 25oC | ± 0.1% (عادة) ± 0.2% (أكثر) |
التكرار | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
التهاب النفس | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
الاستقرار على المدى الطويل | ± 0.15٪ F.S / سنة (حد أقصى.) |
الانجراف في درجة الحرارة الصفر | ± 0.01%FS/oC ((> 100KPa) ، ± 0.02%FS/oC (≤ 100Kpa) |
تحرك درجة حرارة الفترة | ± 0.01%FS/oC ((> 100KPa) ، ± 0.02%FS/oC (≤ 100Kpa) |
درجة حرارة التعويض | 0-50 درجة مئوية (0-1 متر) . 0-2m) 0-70oC |
درجة حرارة العمل | -20~80 درجة مئوية |
درجة حرارة التخزين | -30~100 درجة مئوية |
اهتزاز | 10g،55Hz ~ 2kHz |
الصدمة | 100 غرام |
مواد السكن | الألومنيوم المصبوب، الفولاذ المقاوم للصدأ 1Cr18Ni9Ti |
مادة الحجاب الحاجز | 316L الفولاذ المقاوم للصدأ |
مقاومة العزل | >= 100MΩ@100VDC |
تصنيف مقاومة للانفجار | EXIALCT6 |
تصنيف الحماية | IP68 |
مهرجان الحلقة | مطاط الفلور |
الوزن | ~ 1.6 كجم (بدون الكابل) |
مواد الكابلات | كابل البولي إيثيلين، البولي يوريثان، PTFE |
إشارة الخروج | فولتاج التغذية | نوع الإخراج |
4 ~ 20mA مع هارت | 15 ~ 30VDC | 2 سلك |
الخطوط العريضة: | |
2088 |
![]() |
3051A | ![]() |
3051 | ![]() |
الاتصال الكهربائي | ||||
![]() |
4-20mA (هارت) |
1 | V+ | أحمر |
2 | ... في | أصفر | ||
3 | NC | |||
4 | NC | |||
![]() |
4-20mA (هارت) |
1 | V+ | أحمر |
2 | ... في | أصفر | ||
3 | NC | |||
4 | NC | |||
![]() |
4-20mA (هارت) |
1 | V+ | أحمر |
2 | ... في | أصفر | ||
3 | الـ GND | |||
4 | NC |
أمثلة اختيار: |
نصائح الطلب:
1يرجى التأكد من أن الوسط المقاس متوافق مع مكونات المنتج التي تتلامس معه أثناء الاختيار.
2يجب تحديد كثافة الوسط المقاس.
3في حالة التداخل الكهرومغناطيسي أو الترددات الراديوية، يرجى تقديم تفاصيل إلى شركتنا وإشارة ذلك في النظام.
4لضمان التشغيل الموثوق به للمنتج ، يوصى بالمستخدمين بتثبيت أجهزة حماية من البرق في الموقع والتأكد من أن المنتج وإمدادات الطاقة موثوق بها.
النظام الدليل:
BHZ93420 | الرمز | المخطط البناء | ||||||||
الثالث | جهاز إرسال مستوى السائل الذكي | |||||||||
نطاق القياس | 0~10m... 400m | |||||||||
الرمز | إمدادات الطاقة | |||||||||
D1 | 24VDC | |||||||||
الرمز | إشارة الخروج | |||||||||
S1 | 4~20mADC | S2 | 4~20mADCمعهـالفن | |||||||
الرمز | الاتصال الكهربائي | |||||||||
B4 | 2088 العرض | |||||||||
B5 | 3051 | |||||||||
B6 | 3051A | |||||||||
الرمز | نوع الضغط | |||||||||
G | ضغط القياس | |||||||||
أ | الضغط المطلق | |||||||||
S | ضغط مرجعية مغلقة | |||||||||
الرمز | مواد الكابلات | |||||||||
C1 | PE | |||||||||
C2 | الـ PU | |||||||||
C3 | PTFE |
