مكان المنشأ: | باوجى، الصين |
---|---|
اسم العلامة التجارية: | HT sensor |
إصدار الشهادات: | CE,RoHs,ISO9001 |
رقم الموديل: | BH93420-IT |
الحد الأدنى لكمية: | 1 |
الأسعار: | negotiable |
تفاصيل التغليف: | حزمة التصدير القياسية |
وقت التسليم: | 5-8 أيام عمل |
شروط الدفع: | ويسترن يونيون ، L / C ، T / T |
القدرة على العرض: | 5000 قطعة / شهر |
رقم الطراز: | BH93420-IT | مخصصة: | مخصصة |
---|---|---|---|
استقرار: | ± 0.1% F.S/year ((النوع) | تعويض مؤقت: | 0 ~ 70 |
مادة الحجاب الحاجز: | 316L الفولاذ المقاوم للصدأ | الوزن الصافي: | 0.3 كجم |
الأصل: | شان شي | الرمز السريع: | 90261000 |
النوع: | النوع المقاوم للسيليكون | تصميم الهيكل: | نوع موضوع |
درجة الدقة: | 0.25 في المائة0.5٪ | تصنيف IP: | IP68 |
إبراز: | BH93420-IT جهاز استشعار ضغط مستوى خزان الماء,جهاز استشعار ضغط مستوى خزان المياه SS304,SS304 جهاز استشعار مستوى ضغط الماء,Water Tank Level Pressure Sensor SS304,SS304 Water Pressure Level Sensor |

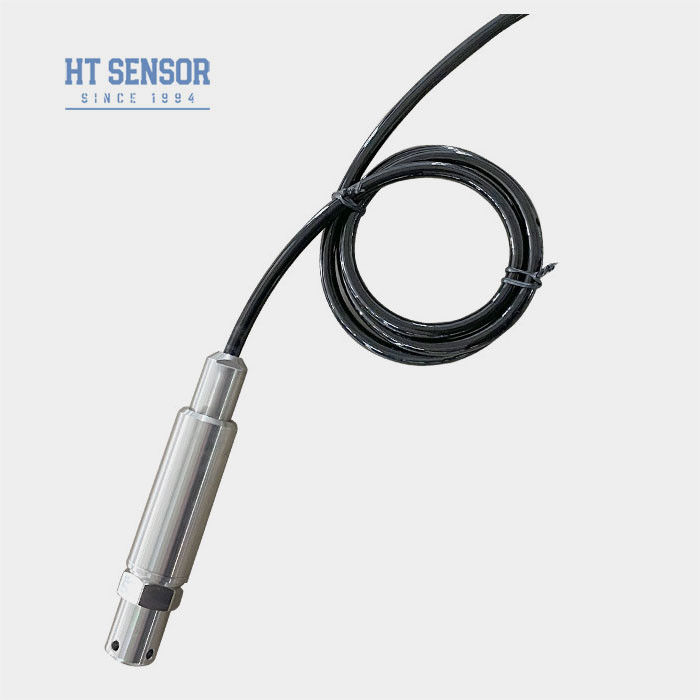

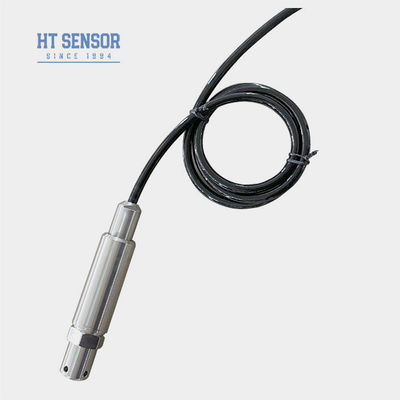

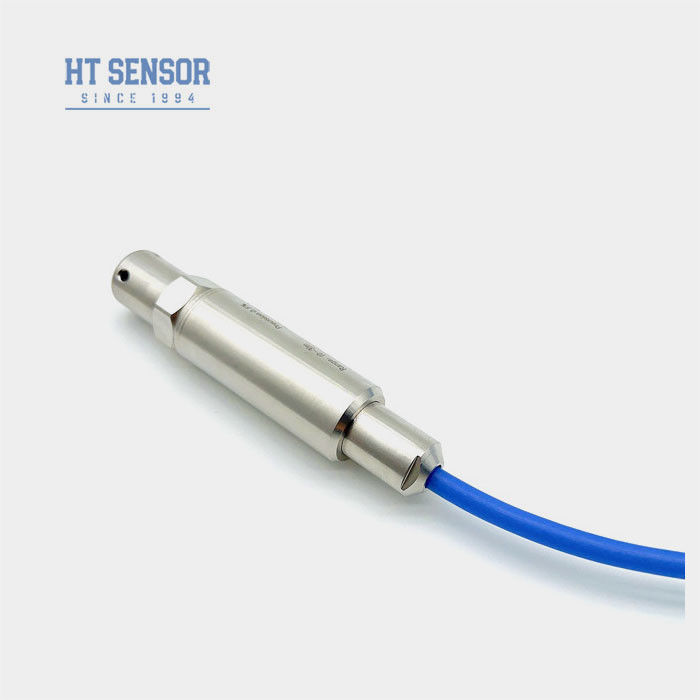

بهـ93420أناT جهاز نقل مستوى المياه
إدخال جهاز إرسال مستوى الماء:
BH93420-IT جهاز إرسال مستوى المياه يستخدم سلسلة HT عالية الدقة جهاز استشعار الضغط من السيليكون المنتشر. يحتوي على غطاء من الفولاذ المقاوم للصدأ مصفح بالكامل ، ومجهز بتصميم رأس هكساجونال ودليل المياه ، ويستخدم تقنية الختم الوقائي للماء.هذا التصميم يمكنه من تلبية متطلبات تثبيت العملاء المختلفة والتكيف مع سيناريوهات تطبيق مختلفة.
هذا جهاز إرسال مستوى السيليكون الغائم، مستوى مستوى مستوى المياه السائلة، مستوى مستوى مستوى 4-20mA. معتمد من قبل CE، مع 4-20mA و 0.5-4.5VDC، خيار إشارة 1-5V.تطبق على قياس مستوى خزانات السوائلمياه الصرف الصحي والمياه الصناعية والحضرية والبرك والآبار والأنهار ومياه البحر والبحيرات وما إلى ذلك.
خصائص المنتج:
معايير الأداء:
نطاق القياس | 0~10m... 400m |
نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
الحمل الزائد | ≤ 2X النطاق المسموح به |
الدقة @ 25oC | ± 0.25% (عادة) ± 0.5% (أكثر) |
التكرار | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
التهاب النفس | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
الاستقرار على المدى الطويل | ± 0.2% F.S/year (ماكس.) |
الانجراف في درجة الحرارة الصفر | ± 0.01%FS/oC ((> 100KPa) ، ± 0.02%FS/oC (≤ 100Kpa) |
تحرك درجة حرارة الفترة | ± 0.01%FS/oC ((> 100KPa) ، ± 0.02%FS/oC (≤ 100Kpa) |
درجة حرارة التعويض | 0-50 درجة مئوية (0-1 متر) . 0-2m 0-70 درجة مئوية |
درجة حرارة العمل | -20~80 درجة مئوية |
درجة حرارة التخزين | -30~100 درجة مئوية |
اهتزاز | 10g،55Hz ~ 2kHz |
الصدمة | 100 غرام |
مواد السكن | 1Cr18Ni9Ti,316L الفولاذ المقاوم للصدأ |
مادة الحجاب الحاجز | 316L الفولاذ المقاوم للصدأ |
مقاومة العزل | >= 100MΩ@100VDC |
تصنيف مقاومة للانفجار | EXIALCT6 |
تصنيف الحماية | IP67، IP68 |
مهرجان الحلقة | مطاط الفلور |
الوزن | ~ 0.3 كجم (بدون الكابل) |
مواد الكابلات | البولي إيثيلين، البولي يوريثان |
إشارة الخروج | فولتاج التغذية | نوع الإخراج |
4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
0 ~ 10 / 20mA | 3 سلك |
|
0/1 ~ 5 فولت | ||
0/1~10 فولت | ||
0.5~4.5VDC | 5VDC |
الخطوط العريضة:
الاتصال الكهربائي
نصائح الطلب:
1يرجى التأكد من أن الوسط المقاس متوافق مع مكونات المنتج التي تتلامس معه أثناء الاختيار.
2يجب تحديد كثافة الوسط المقاس.
3في حالة التداخل الكهرومغناطيسي أو الترددات الراديوية، يرجى تقديم تفاصيل إلى شركتنا وإشارة ذلك في النظام.
4لضمان التشغيل الموثوق به للمنتج ، يوصى بالمستخدمين بتثبيت أجهزة حماية من البرق في الموقع والتأكد من أن المنتج وإمدادات الطاقة موثوق بها.
النظام الدليل:
BH93420 | الرمز | المخطط البناء | ||||||
إيه تي | ناقل الضغط | |||||||
نطاق القياس | 0~10m... 400m | |||||||
الرمز | إمدادات الطاقة | |||||||
D1 | 24VDC | |||||||
D2 | 5VDC | |||||||
D3 | غيرها | |||||||
الرمز | إشارة الخروج | |||||||
S1 | 4~20mADC | S5 | 0~20mADC | |||||
S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
S4 | 0~10mADC | S8 | RS485 | |||||
الرمز | نوع الضغط | |||||||
G | ضغط القياس | |||||||
أ | الضغط المطلق | |||||||
S | ضغط مرجعية مغلقة | |||||||
الرمز | المواد | |||||||
01 | 304 الفولاذ المقاوم للصدأ | |||||||
02 | 316L الفولاذ المقاوم للصدأ | |||||||
الرمز | مواد الكابلات | |||||||
C1 | الـ PU | |||||||
C2 | PTFE |
